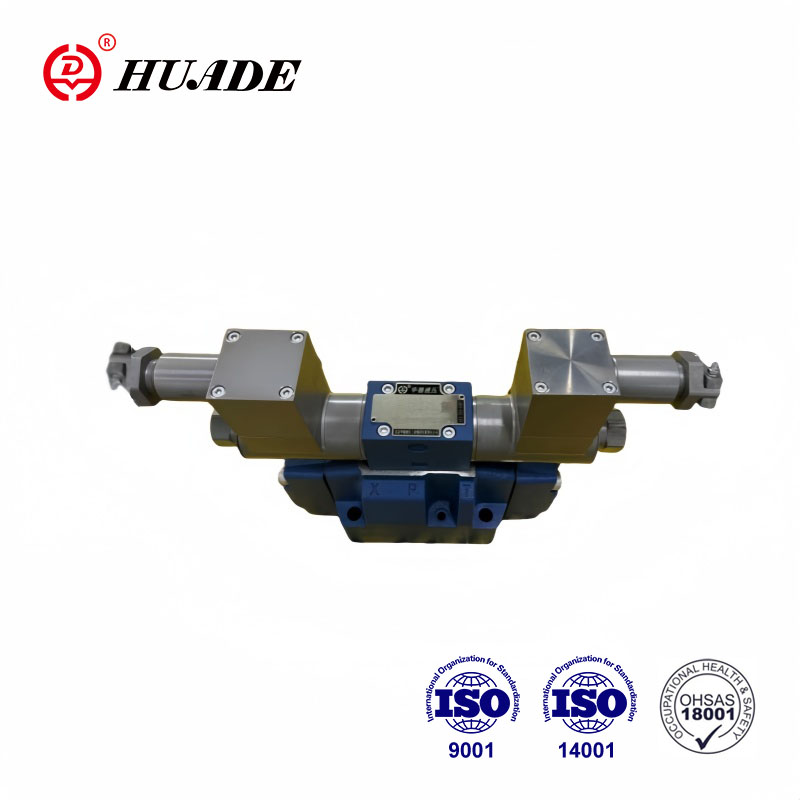

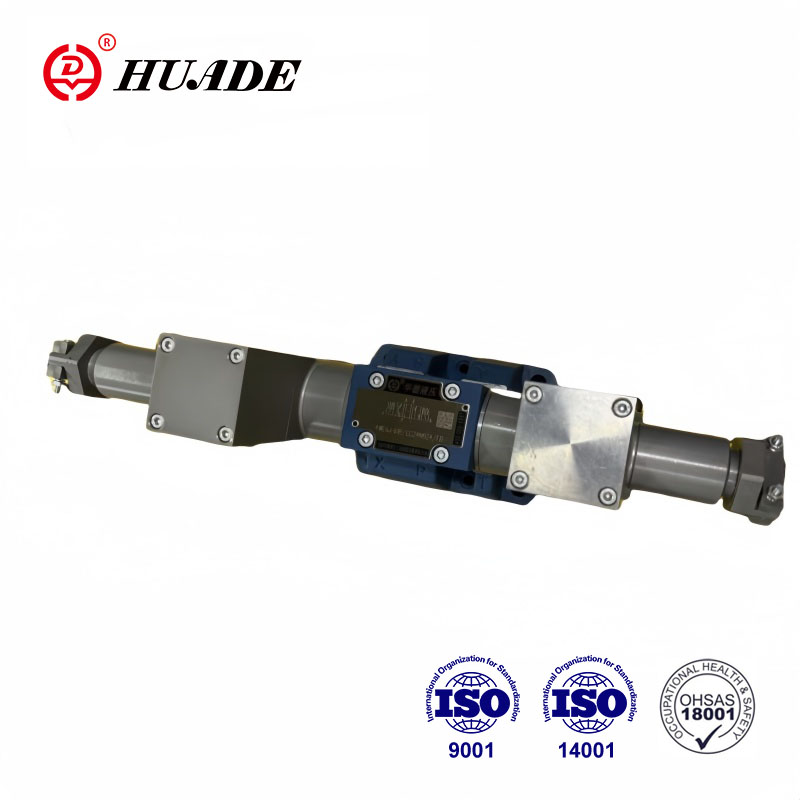

Van định hướng điện từ chống cháy nổ là thiết bị điều khiển hướng dòng chảy của chất lỏng thông qua lực điện từ. Dòng WE6 chống cháy nổ áp dụng thiết kế chống cháy nổ đặc biệt để đảm bảo không gây ra tia lửa điện hoặc nhiệt độ cao trong môi trường dễ cháy nổ, từ đó tránh được các vụ nổ. Van điện từ chống cháy nổ này chủ yếu được sử dụng để kiểm soát hướng dòng chảy của chất lỏng trong hệ thống thủy lực hoặc khí nén nhằm đáp ứng nhu cầu trong các điều kiện làm việc khác nhau.
|
kỹ thuậtdữ liệu ical |
||
|
Vị trí cố định |
Không bắt buộc | |
| Phạm vi nhiệt độ môi trường (°C) | -30 đến +50 (con dấu NBR) | |
| -20 đến +50 (con dấu FKM) | ||
| Cân nặng | Điện từ đơn (kg) | 2.6 |
| Solenoid đôi (kg) | 4.3 | |
| Áp suất vận hành tối đa | Cổng P, A, B (thanh) | 350 |
| Cổng T (thanh) | 210 | |
| khi áp suất vận hành vượt quá giá trị cho phép, ký hiệu ống chỉ A và B phải làm cổng T để xả nước | ||
| Tối đa. tốc độ dòng chảy (L/phút) | 80 | |
| Mặt cắt dòng chảy (chuyển đổi vị trí trung tính) | Phiên bản Q (mm2) | Khoảng 6% diện tích danh nghĩa |
| Phiên bản W (mm2) | Khoảng 3% diện tích danh nghĩa | |
| Dịch | Dầu khoáng thích hợp cho phốt NBR và FKM | |
| Este photphat cho con dấu FKM | ||
| Phạm vi nhiệt độ chất lỏng (oC) | -30 đến +80 (con dấu NBR) | |
| -20 đến +80 (con dấu FKM) | ||
| Phạm vi độ nhớt mm2/S | 2,8 đến 500 | |
| Mức độ ô nhiễm | Mức độ ô nhiễm chất lỏng tối đa cho phép: Loại 9. NAS 1638 hoặc 20/18/15, ISO4406 | |
| Dữ liệu điện | ||
| Loại điện áp | DC | |
| Điện áp khả dụng (V) | 12, 24, 36, 110 | |
| Điện áp cho phép (độ lệch) % | -15 đến +10 | |
| Công suất đầu vào (W) | 30 | |
| Chế độ hoạt động của điện từ | Làm việc liên tục | |
| Chuyển đổi thời gian theo tiêu chuẩn ISO 6403 | BẬT (ms) | 25 đến 45 |
| TẮT (ms) | 10 đến 25 | |
| Tần số chuyển đổi (lần/h) | Đến 15000 | |
| Tối đa. nhiệt độ cuộn dây (oC) | +150 | |
Đặc trưng:
►Van định hướng chống cháy nổ loại vận hành trực tiếp được sử dụng làm loại tiêu chuẩn
►DIN24 340 Loại A trên bề mặt lắp đặt ISO 4401
►Solenoid bảo vệ chống cháy nổ DC loại ướt
►Solenoid bảo vệ chống cháy nổ có thể xoay 90°
►Không cần mở buồng kín áp suất khi thay cuộn dây
Ứng dụng:
Van định hướng điện từ chống cháy nổ được sử dụng rộng rãi trong lĩnh vực hóa dầu. Trong ngành hóa dầu, chúng chủ yếu được sử dụng để kiểm soát hướng dòng chảy của các chất dễ cháy và nổ như dầu và khí tự nhiên.
Van điều khiển hướng loại WE là van định hướng của điện từ chống cháy nổ được sử dụng để điều khiển hướng khởi động, dừng và dòng chảy của chất lỏng dầu.
Các van điều khiển hướng bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4).
Trong điều kiện không có điện, ống điều khiển (3) được giữ ở vị trí trung tính hoặc vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ các cuộn xung). Ống điều khiển (3) được kích hoạt thông qua các cuộn dây điện từ có chốt ướt (2).
Để đảm bảo vận hành thỏa đáng, cần phải cẩn thận để đảm bảo rằng buồng áp suất điện từ được đổ đầy dầu.
Ống điều khiển (3) được di chuyển đến vị trí mong muốn bằng điện từ (2) và thanh đẩy (5), và điều này tạo ra dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Khi tắt điện từ bảo vệ chống nổ (2), phần tử van điều khiển (3) được đẩy về vị trí ban đầu bằng lò xo đặt lại (4).
Loại 4WE6...61B/O.. (giới hạn ở các chức năng A, C và D).
Loại này có 2 vị trí chuyển mạch và 2 van điều khiển hướng không có cơ cấu định vị điện từ chống cháy nổ.
Van xung loại 4WE6...61B/0F... (giới hạn ở các chức năng A, C và D).
Nó chứa 2 vị trí chuyển mạch, 2 van điện từ chống cháy nổ và 1 van điều khiển hướng với cơ chế định vị. 2 vị trí chuyển mạch được cố định riêng biệt nên không cần thiết phải cấp điện liên tục cho đế điện từ chống cháy nổ.
Van tiết lưu hộp mực
Van tiết lưu hộp mực là cần thiết vì lưu lượng thực tế có thể lớn hơn giới hạn hiệu suất của van trong quá trình chuyển đổi. Van tiết lưu hộp mực này được lắp vào kênh P của van điều khiển hướng.
Cấu tạo van điện từ chống cháy nổ dòng WE6
