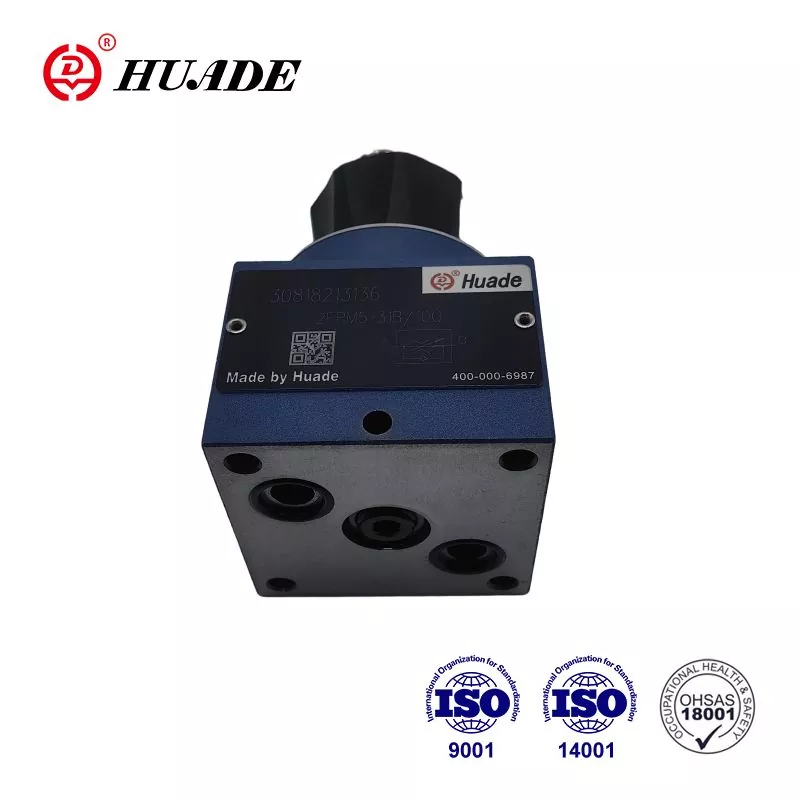

Van dòng chảy 2FRM là van điều khiển dòng chảy 2 chiều. Nó được sử dụng để điều chỉnh. Huade® thực sự là một thương hiệu đáng tin cậy ở Trung Quốc. Thông qua hai hợp tác lâu dài với Rexroth, các van điều khiển dòng chảy Huade® tương thích với cùng một loạt được cung cấp bởi Rexroth. Cho dù về chất lượng sản phẩm, đổi mới công nghệ, dịch vụ khách hàng hoặc danh tiếng thương hiệu, Huade thủy lực đã hoạt động tốt và giành được danh tiếng rộng rãi từ thị trường và người tiêu dùng.
|
Tổng quan |
|
|
Chất lỏng thủy lực |
Dầu khoáng (đối với niêm phong NBR) hoặc este phosphate (đối với con dấu FPM) |
|
Phạm vi nhiệt độ () |
-30 đến+80 |
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|
Tấm bánh sandwich chỉnh lưu |
|
|
Flow.Max (L/Min) |
15 |
|
Áp suất hoạt động (MPA) |
lên đến 21 |
|
Áp lực nứt (MPA) |
0.1 |
|
Trọng lượng (kg) |
0.6 |
|
Van điều khiển dòng chảy 2 chiều |
||||||||
|
Chảy. QV Max (L/Min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆P với dòng trả về miễn phí B → A, QV -Penty (MPA) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Kiểm soát dòng chảy |
nhiệt độ ổn định |
± 5% |
± 3% |
± 2% |
||||
|
áp lực ổn định (lên đến |
± 2% |
4% |
||||||
|
Áp lực hoạt động, Max.- Port A (MPA) |
đến 21 |
|||||||
|
Phạm vi chênh lệch áp suất tối thiểu (MPA) |
0,3 đến 0,5 |
0,6 ~ 0,8 |
||||||
|
Mức độ ô nhiễm (μM) |
25 (Q <5L/phút) |
10 (q <0,5L/phút) |
||||||
|
Trọng lượng (kg) |
1.6 |
|||||||
Đặc trưng:
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401and CETOP - RP 121H
▶ Giới hạn đột quỵ bù áp suất, tùy chọn
▶ Giảm nhảy khởi động
▶ Kiểm soát dòng chảy theo cả hai hướng bằng cách sử dụng tấm bánh sandwich chỉnh lưu

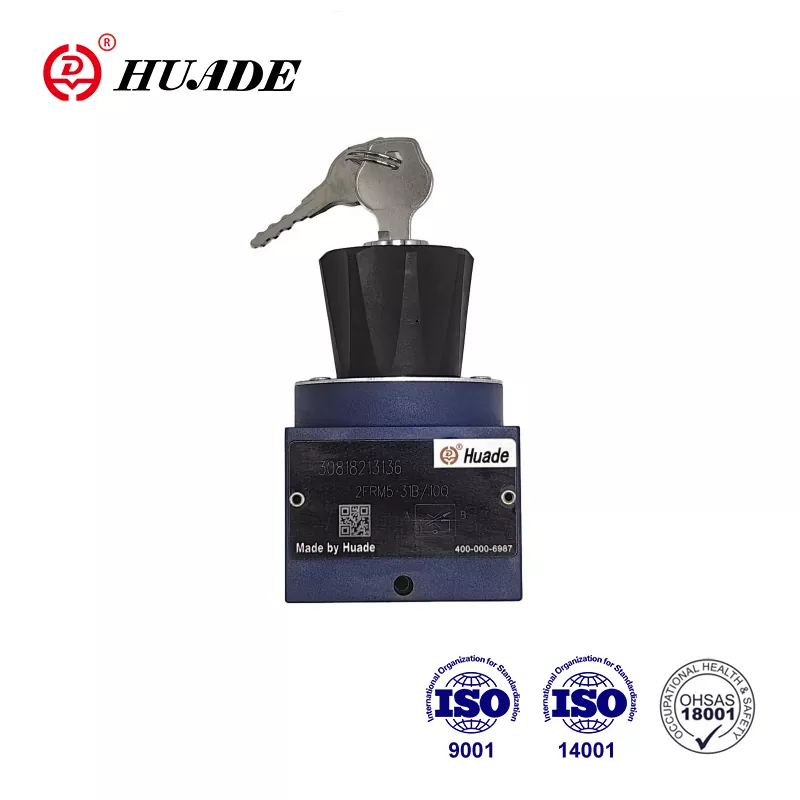

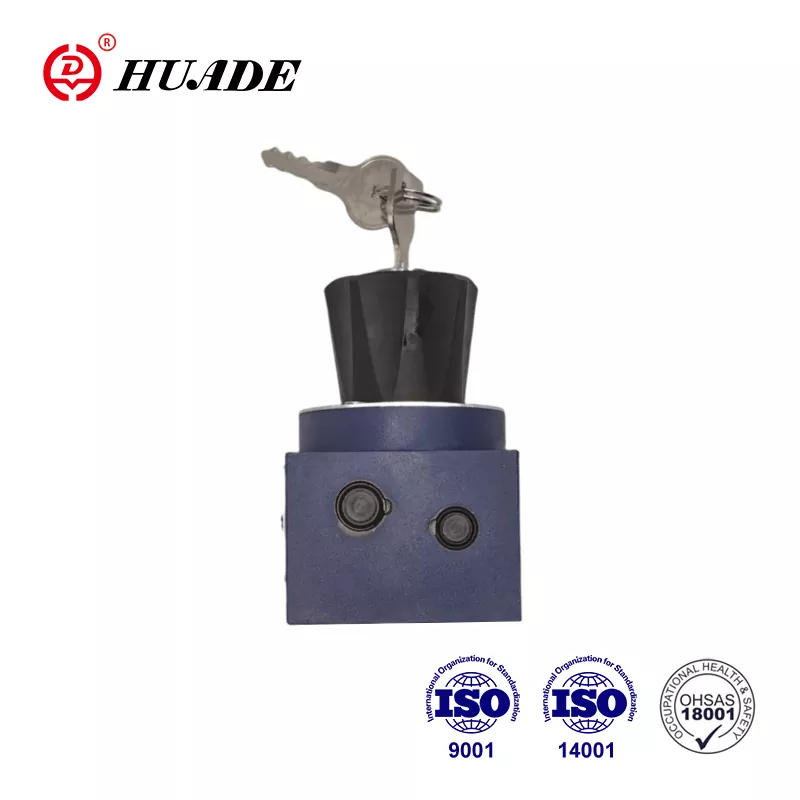

▶ Núm xoay có thể khóa
Ứng dụng:
Van điều khiển dòng chảy, loại 2FRM là van điều khiển dòng chảy 2 chiều, được sử dụng để điều chỉnh và không bị ảnh hưởng bởi áp suất và nhiệt độ.
Van điều khiển dòng chảy 2 chiều 2FRM chủ yếu bao gồm vỏ (1), phần tử cài đặt (2), lỗ (3), bộ bù áp suất (4) tùy chọn với bộ giới hạn đột quỵ cũng như van kiểm tra (5) và được sử dụng cho sự điều chỉnh của dòng chảy ở mức độ phụ thuộc áp suất thấp và nhiệt độ.
Mặt cắt của bộ điều chỉnh được đặt bằng cách quay của bu lông đường cong (7). Để giữ cho dòng chảy không đổi độc lập với áp suất tại điểm điều chỉnh (8) một bộ bù áp suất (4) được kết nối. Sự độc lập ôn đới là kết quả của điểm điều chỉnh được xây dựng như một lỗ.
Lưu lượng tự do trở lại từ B đến A là thông qua van kiểm tra (5).
Để đạt được một điều khiển thông qua luồng của van theo một trong hai hướng, có khả năng cài đặt một tấm bánh sandwich chỉnh lưu loại Z4s bên dưới van điều khiển dòng chảy.
Cấu trúc của van điều khiển dòng chảy 2FRM 5
Biểu tượng của van điều khiển dòng chảy 2FRM 5
