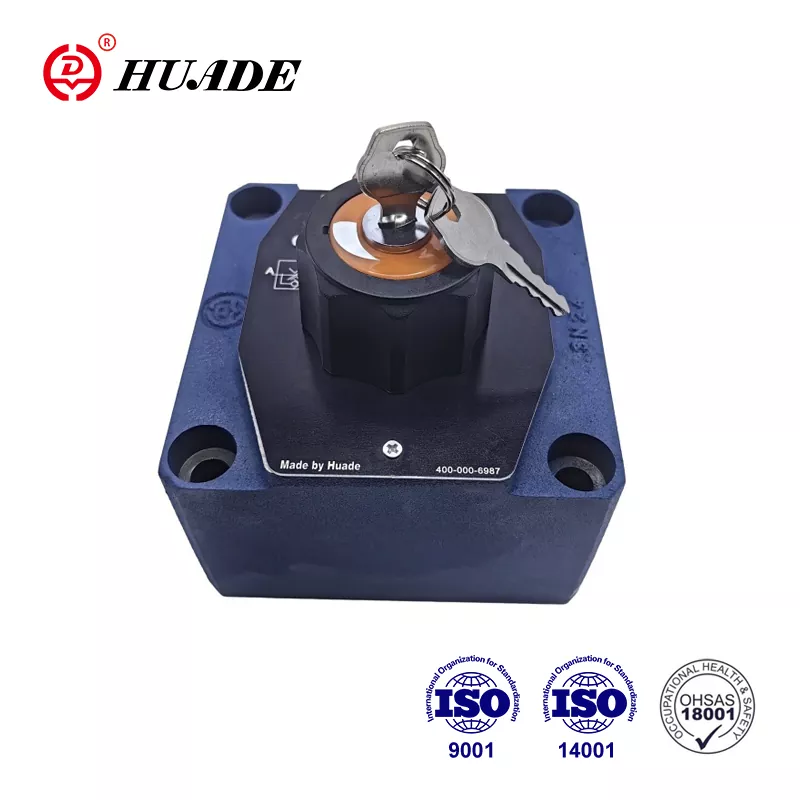

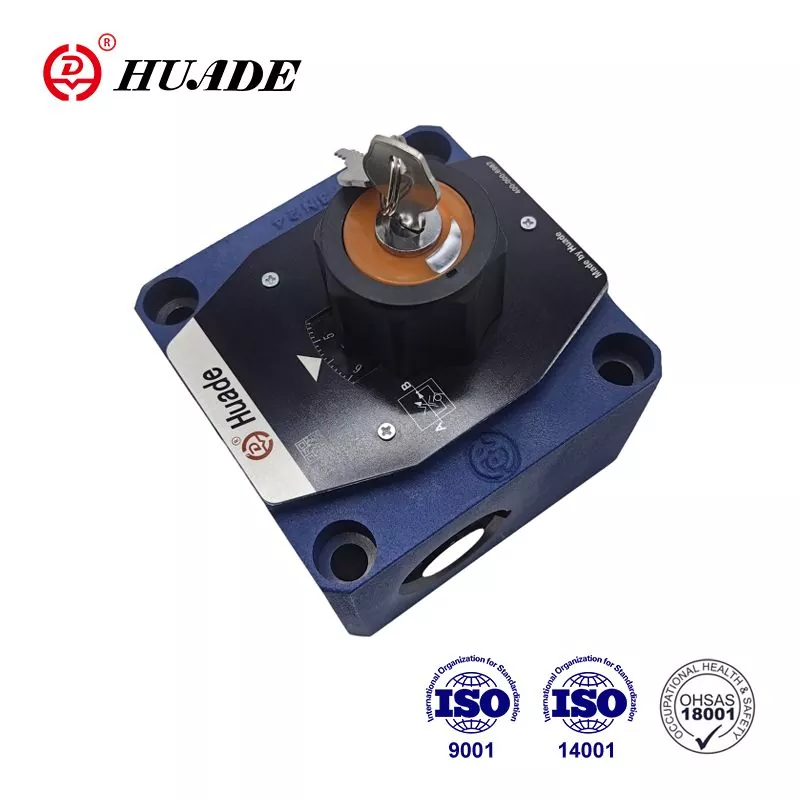

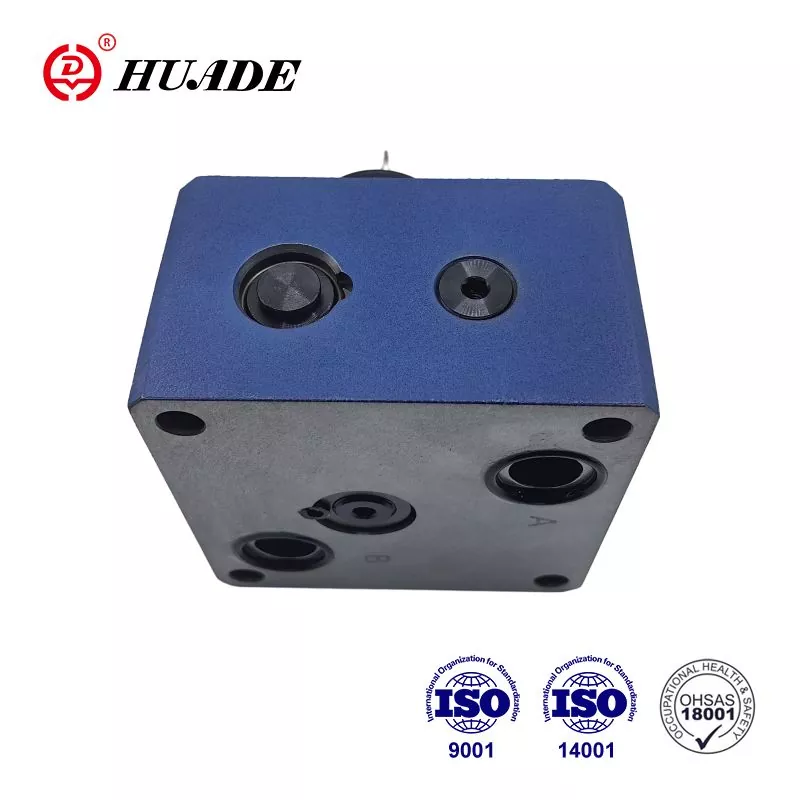

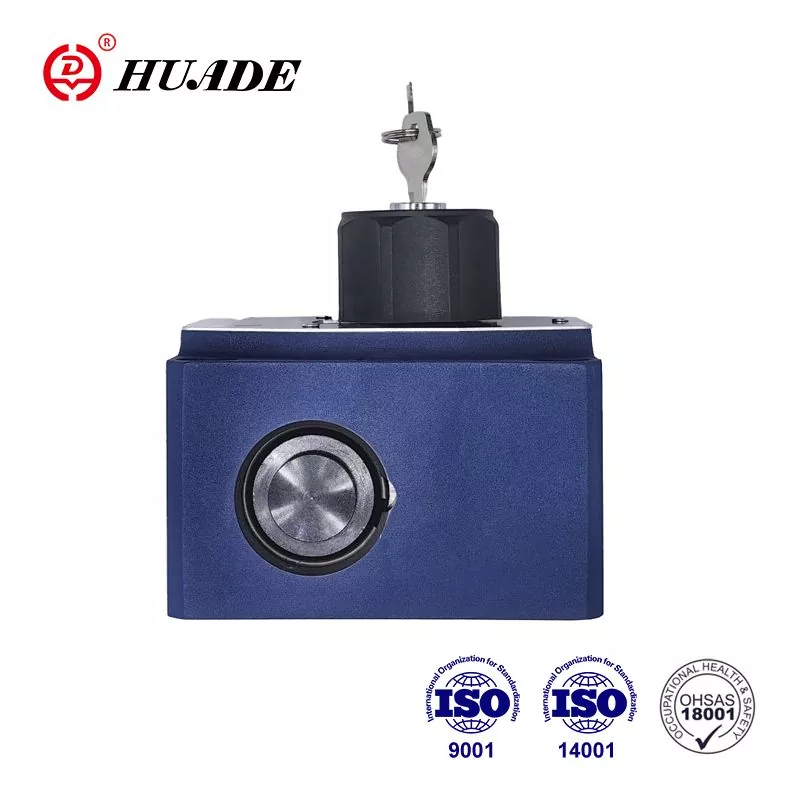

Van điều khiển lưu lượng là loại van điều khiển lưu lượng 2 chiều. Nhờ hợp tác với Rexroth hai lần từ năm 1979, Huade đã kết hợp công nghệ tiên tiến của Rexroth. Chất lượng của van điều khiển lưu lượng Huade® có thể sánh ngang với các thương hiệu quốc tế hạng nhất và giá sản phẩm thậm chí còn thấp hơn. Một loạt các van điều khiển dòng chảy có thể được sử dụng trong hệ thống thủy lực của bánh lái. Huade Thủy lực sở hữu một khách hàng lớn trong ngành hàng hải.
|
Tổng quan |
|
|
Chất lỏng thủy lực |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
|
Phạm vi nhiệt độ (oC) |
-30 đến +80 |
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|
Tấm bánh sandwich chỉnh lưu |
||
|
Lưu lượng tối đa (L/phút) |
10 |
16 |
|
lên tới 50 |
lên tới 160 |
|
|
Áp suất vận hành (MPa) |
lên tới 31,5 |
|
|
Áp suất nứt (MPa) |
0.15 |
|
|
Trọng lượng (kg) |
3.2 |
9.3 |
|
Chảy. Q tối đa (L/phút) |
kích thước 10 |
kích thước 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p với luồng hồi lưu tự do B → A, phụ thuộc Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Kiểm soát dòng chảy |
ổn định nhiệt độ |
±2% (Q tối đa) |
||||||
|
ổn định áp suất (lên đến |
±2% (Q tối đa) |
±5%(Q tối đa) |
||||||
|
Áp suất vận hành, tối đa- cổng A (MPa) |
lên tới 31,5 |
|||||||
|
Phạm vi chênh lệch áp suất tối thiểu (MPa) |
0,3 đến 0,7 |
0,5 ~ 1,2 |
||||||
|
Mức độ ô nhiễm (μ m) |
25 (Q< 5L/phút) |
10 (Q < 0,5L/phút) |
||||||
|
Trọng lượng (Kg) |
5.6 |
11.3 |
||||||
Đặc trưng:
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401 và CETOP - RP 121H
► Bộ giới hạn hành trình bù áp, tùy chọn
▶ Vận hành cơ khí
▶ Giảm bước nhảy khi khởi động
► Kiểm soát dòng chảy theo cả hai hướng bằng tấm kẹp chỉnh lưu
Ứng dụng:
Van điều khiển lưu lượng 2FRM 10 được sử dụng để duy trì lưu lượng không đổi không phụ thuộc vào áp suất và nhiệt độ.
Các van 2FRM 10 về cơ bản bao gồm vỏ (1), ống lót lỗ (3), bộ bù áp suất (4) với bộ giới hạn hành trình tùy chọn, van một chiều (5), bộ phận điều chỉnh (2).
Dòng chảy từ kênh A đến kênh B được điều tiết tại lỗ (6). Để duy trì dòng chảy qua lỗ không đổi, bộ bù áp suất được nối phía trước lỗ (6). Dòng chảy được duy trì phần lớn không phụ thuộc vào nhiệt độ do thiết kế lỗ. Dòng hồi lưu tự do từ kênh B đến kênh A được dẫn qua van một chiều (5). Dòng chảy chỉ được điều khiển từ A đến B. Để kiểm soát dòng chảy theo cả hai hướng, có thể lắp đặt tấm kẹp chỉnh lưu loại Z4S bên dưới dòng chảy van điều khiển.
Cấu Tạo Van Điều Chỉnh Lưu Lượng 2FRM 10
Ký hiệu Van điều khiển lưu lượng 2FRM 10
