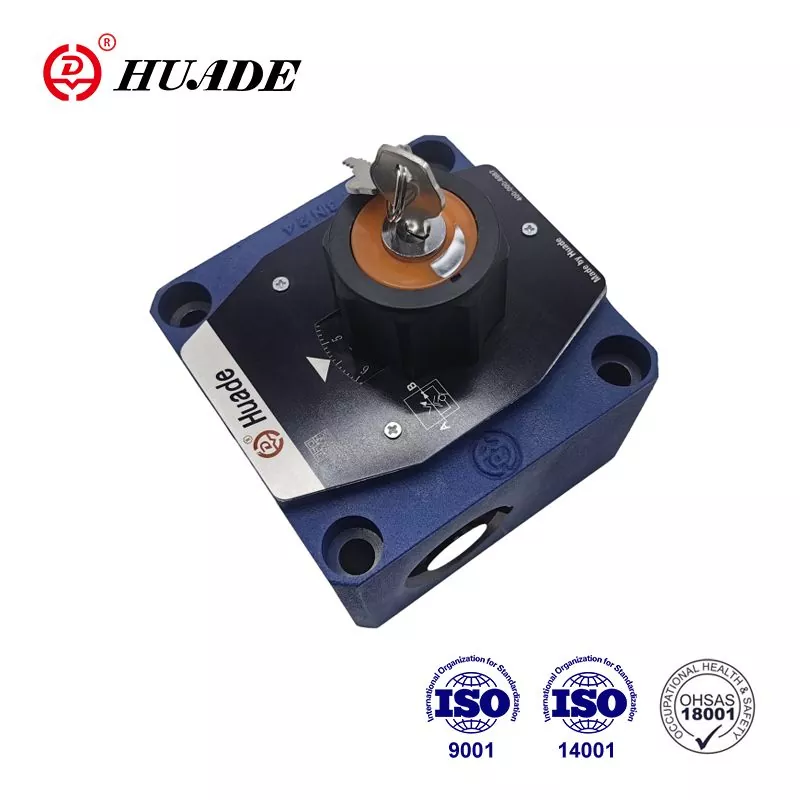

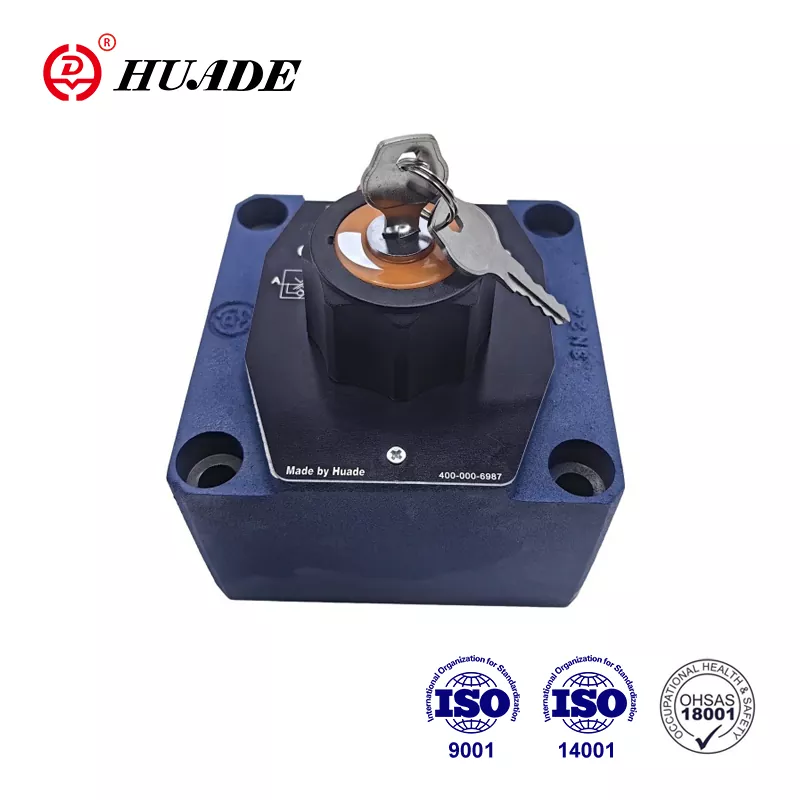

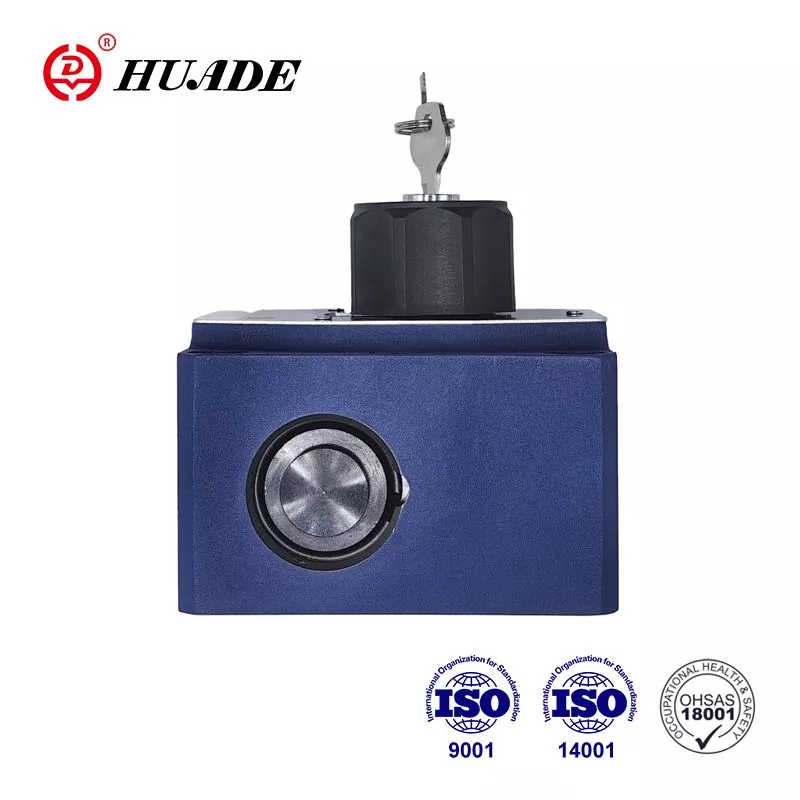

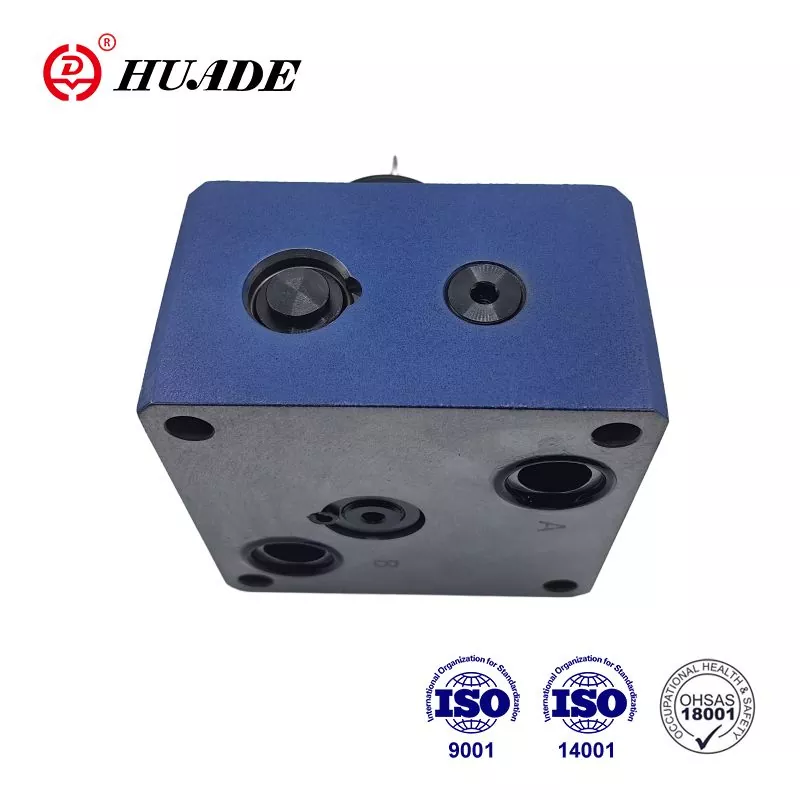

Van điều khiển lưu lượng là loại van điều khiển lưu lượng 2 chiều. Thông qua việc giới thiệu công nghệ, van thủy lực Huade® có thể sánh ngang với Rexroth về hiệu suất. Van lưu lượng 2FRM 16 này là một sự thay thế tốt, giá cả phải chăng cho Rexroth. Huade Thủy lực chú ý nhiều hơn đến hiệu quả chi phí và tính thực tế, do đó van thủy lực của nó có giá tương đối thấp. Đây là một thương hiệu cũ ở Trung Quốc.
|
Tổng quan |
|
|
Chất lỏng thủy lực |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
|
Phạm vi nhiệt độ (oC) |
-30 đến +80 |
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|
Tấm bánh sandwich chỉnh lưu |
||
|
Lưu lượng tối đa (L/phút) |
10 |
16 |
|
lên tới 50 |
lên tới 160 |
|
|
Áp suất vận hành (MPa) |
lên tới 31,5 |
|
|
Áp suất nứt (MPa) |
0.15 |
|
|
Trọng lượng (kg) |
3.2 |
9.3 |
|
Chảy. Q tối đa (L/phút) |
kích thước 10 |
kích thước 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p với luồng hồi lưu tự do B → A, phụ thuộc Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Kiểm soát dòng chảy |
ổn định nhiệt độ |
±2% (Q tối đa) |
||||||
|
ổn định áp suất (lên đến |
±2% (Q tối đa) |
±5%(Q tối đa) |
||||||
|
Áp suất vận hành, tối đa- cổng A (MPa) |
lên tới 31,5 |
|||||||
|
Phạm vi chênh lệch áp suất tối thiểu (MPa) |
0,3 đến 0,7 |
0,5 ~ 1,2 |
||||||
|
Mức độ ô nhiễm (μ m) |
25 (Q< 5L/phút) |
10 (Q < 0,5L/phút) |
||||||
|
Trọng lượng (Kg) |
5.6 |
11.3 |
||||||
Đặc trưng:
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401 và CETOP - RP 121H
► Bộ giới hạn hành trình bù áp, tùy chọn
▶ Vận hành cơ khí
▶ Giảm bước nhảy khi khởi động
► Kiểm soát dòng chảy theo cả hai hướng bằng tấm kẹp chỉnh lưu
Ứng dụng:
Chức năng chính của van điều khiển lưu lượng 2FRM 16 là duy trì lưu lượng không đổi không phụ thuộc vào áp suất và nhiệt độ.
Các van 2FRM 16 về cơ bản bao gồm vỏ (1), ống lót lỗ (3), bộ bù áp suất (4) với bộ giới hạn hành trình tùy chọn, van một chiều (5), bộ phận điều chỉnh (2).
Dòng chảy từ kênh A đến kênh B được điều tiết tại lỗ (6). Để duy trì dòng chảy qua lỗ không đổi, bộ bù áp suất được nối phía trước lỗ (6). Dòng chảy được duy trì phần lớn không phụ thuộc vào nhiệt độ do thiết kế lỗ. Dòng hồi lưu tự do từ kênh B đến kênh A được dẫn qua van một chiều (5). Dòng chảy chỉ được điều khiển từ A đến B. Để kiểm soát dòng chảy theo cả hai hướng, có thể lắp đặt tấm kẹp chỉnh lưu loại Z4S bên dưới dòng chảy van điều khiển.
Cấu Tạo Van Điều Chỉnh Lưu Lượng 2FRM 16
Ký hiệu Van điều khiển lưu lượng 2FRM 16
