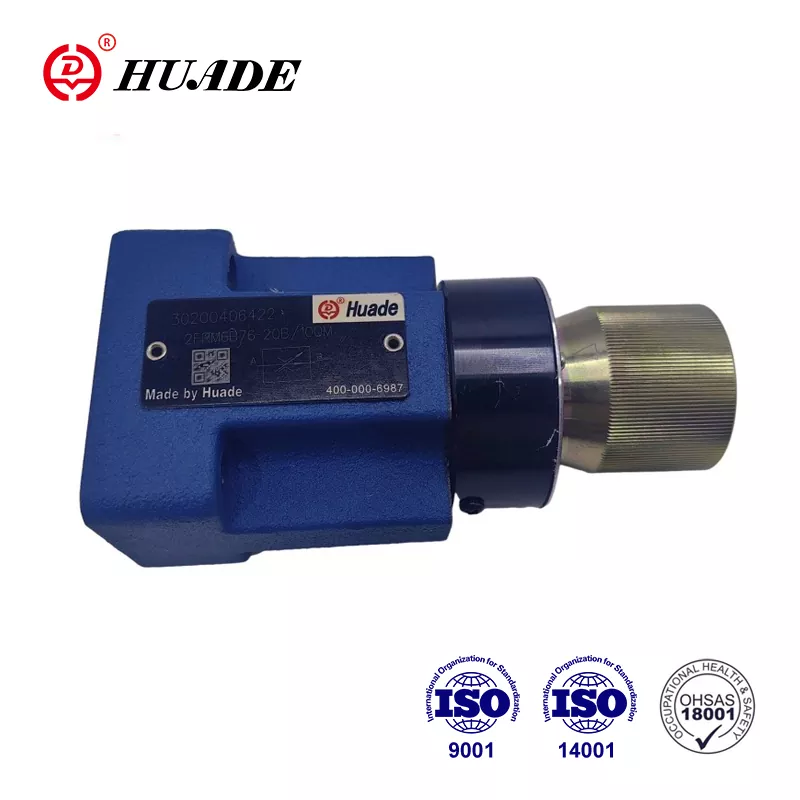

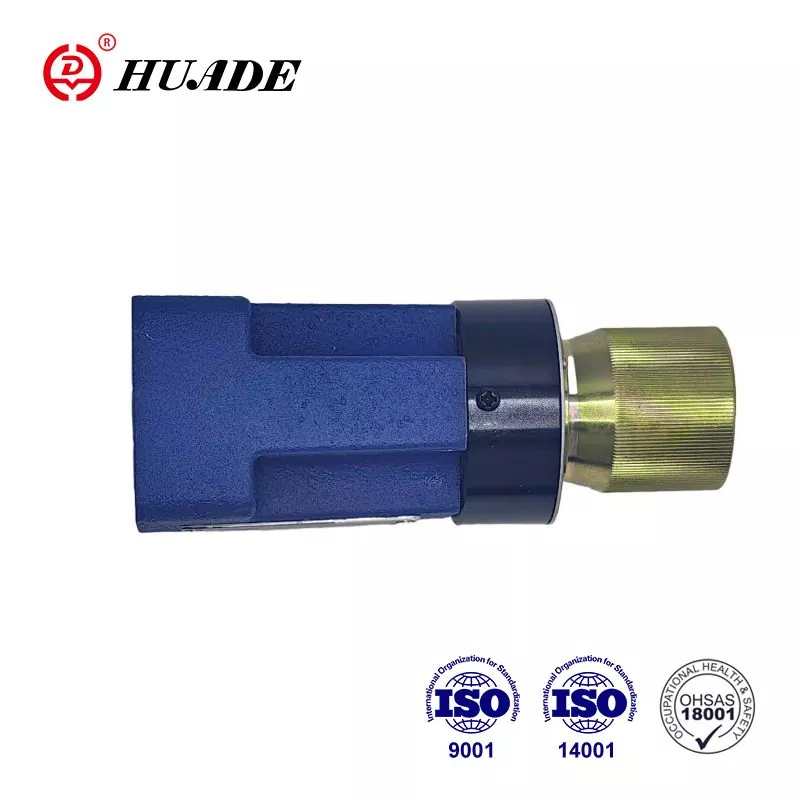

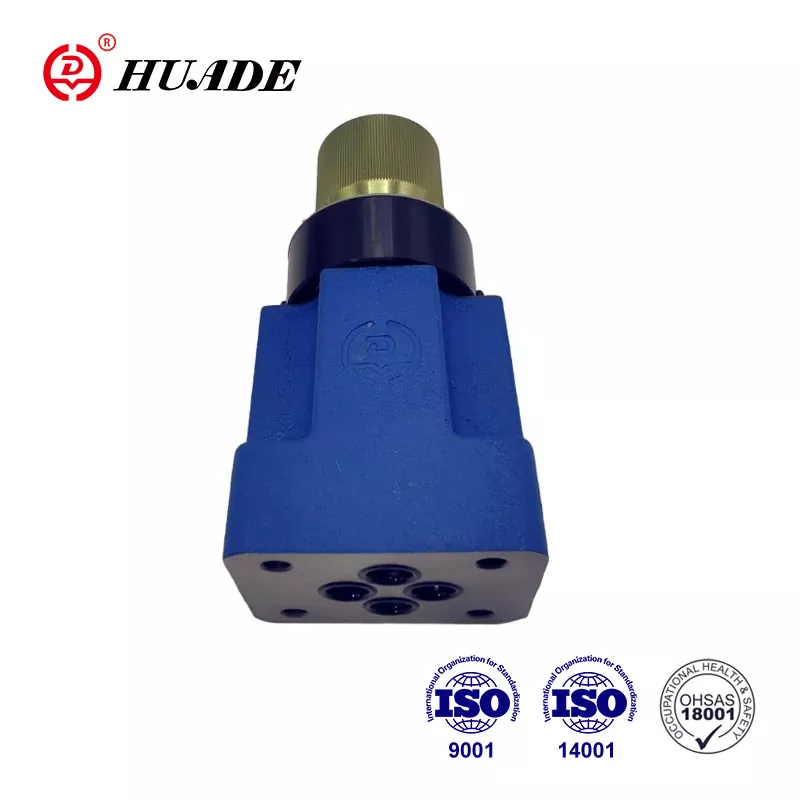

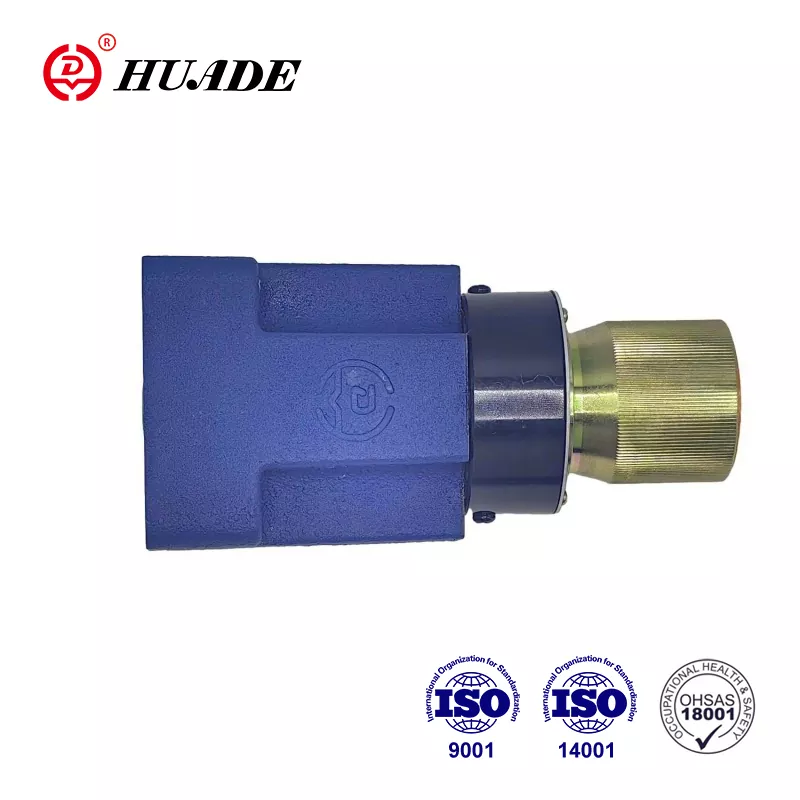

Van điều khiển dòng loại FRM loại 2 là van điều khiển dòng chảy 2 chiều. Nhà máy tập trung vào tính thực tế của các sản phẩm trong khi kiểm soát nghiêm ngặt chất lượng của các sản phẩm. Nó nhằm mục đích cung cấp các van dòng thủy lực chất lượng cao mà khách hàng có thể mua được Bao bì sản phẩm có thể được tùy chỉnh, chẳng hạn như bao bì hộp gỗ, bao bì nhựa và bao bì carton tiêu chuẩn.
|
Chất lỏng áp suất |
Dầu khoáng (đối với niêm phong NBR) hoặc este phosphate (đối với niêm phong FPM) |
|||||
|
Phạm vi nhiệt độ chất lỏng áp suất (℃) |
-30 đến +80 |
|||||
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|||||
|
Flow QV Max (L/Min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Lưu lượng QV tối thiểu đến 10MPa (L/phút) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Lưu lượng QV tối thiểu đến 31,5MPa (L/phút) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Chênh lệch áp suất ∆P cho lưu lượng trả lại miễn phí b → a (mPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Chênh lệch áp suất tối thiểu (MPA) |
0,6 đến 1,2 |
|||||
|
Tính ổn định áp suất lên đến ∆P = 31,5 MPa (%) |
Cao cấp 2 (Qmax) |
|||||
|
Áp suất hoạt động tối đa tại Cảng A (MPA) |
đến 31,5 |
|||||
|
Ô nhiễm (μm) |
25 (q <5L/phút) 10 (q <0,5L/phút) |
|||||
|
Trọng lượng (kg) |
Khoảng 1,3 |
|||||
Đặc trưng:
▶ Đóng bên ngoài của bộ bù áp suất, tùy chọn
▶ Kiểm tra van, tùy chọn
▶ Núm xoay với tỷ lệ
▶ Có thể khóa.Optional
1) Khi được sử dụng kết hợp với tấm chỉnh lưu lên đến 21 MPa
Ứng dụng:
Van điều khiển dòng chảy 2FRM 6 được sử dụng để duy trì dòng chảy không đổi, không phụ thuộc vào áp suất và nhiệt độ.
Tổng quan:
Van điều khiển dòng chảy 2 chiều 2FRM 6 về cơ bản bao gồm vỏ (1), núm quay (2), lỗ (3), bộ bù áp suất (4) và van kiểm tra tùy chọn.
Van điều khiển dòng chảy loại 2FRM 6 B .._ 20B/m
(không đóng bên ngoài, không có van kiểm tra)
Dòng chảy từ cổng A đến B được điều chỉnh ở vị trí bướm ga (5). Mặt cắt ga được thay đổi bằng cách xoay núm quay (2). Theo thứ tự để giữ cho dòng chảy không đổi, độc lập với áp suất, a
Bộ bù áp suất (4) được trang bị trong cổng B xuôi dòng của vị trí bướm ga (5). Lò xo nén (6) nhấn lỗ (3) và bộ bù áp suất (4) ra ngoài so với các điểm dừng tương ứng của chúng và do đó giữ cho bộ bù áp suất (4) ở vị trí mở khi không có dòng chảy qua van. Khi chất lỏng chảy qua van, áp suất tác dụng trong cổng A áp dụng lực cho bộ bù áp suất (4) thông qua lỗ (7). Bộ bù áp suất (4) di chuyển vào vị trí bù cho đến khi các lực cân bằng. Nếu áp suất trong cổng A tăng, bộ bù áp suất (4) sẽ di chuyển theo hướng đóng, cho đến khi sự cân bằng của các lực một lần nữa đạt được. Do hành động bù liên tục này của bộ bù áp suất, thu được một dòng không đổi. Để điều khiển một dòng chảy qua van theo cả hai hướng, một tấm bánh sandwich chỉnh lưu loại Z4S 6 có thể được lắp bên dưới van điều khiển dòng chảy này.
Cấu trúc của van điều khiển dòng chảy 2FRM 6-20B/... m ...
Loại 2FRM 6A ..- 20B/.. r
Chức năng của van này về cơ bản giống như của van loại 2frm 6 b ..- 20b/.. m
Tuy nhiên, loại van điều khiển dòng chảy này được cung cấp một cổng bên ngoài cho phép bộ bù áp suất (4) được kết nối với thông qua cổng P (11). Áp suất bên ngoài tác dụng trong cổng P (11) thông qua lỗ (10) giữ bộ bù áp suất (4) đóng lại chống lại lực nén lò xo (6). Khi van định hướng được kết nối (9) được kích hoạt để cho phép dòng chảy từ P đến B, điều khiển vòng kín đạt được như với loại 2 FRM 6 B. Do đó, một bước nhảy khi khởi động.
Phiên bản này với việc đóng bên ngoài của bộ bù chỉ có thể được sử dụng để điều khiển đồng hồ.
Lưu lượng trả lại miễn phí từ cổng B đến A là thông qua Van kiểm tra (8).
Cấu trúc của van điều khiển dòng chảy 2FRM 6A ..- 20B/.. r
Ví dụ ứng dụng
Biểu tượng của van điều khiển dòng chảy 2 chiều 2FRM 6
