Khi hệ thống thủy lực cần giữ tải nặng một cách an toàn hoặc ngăn chặn dòng chảy ngược chất lỏng không mong muốn, các kỹ sư thường chuyển sang sử dụng van một chiều vận hành thí điểm. Trong số này, loại SL do Bosch Rexroth sản xuất nổi bật như một giải pháp đáng tin cậy cho các ứng dụng thiết bị công nghiệp và di động. Hướng dẫn này giải thích điều gì làm cho van một chiều SL vận hành bằng phi công khác với các loại van khác, cách thức hoạt động và khi nào bạn nên cân nhắc sử dụng nó trong hệ thống thủy lực của mình.
Van một chiều vận hành thí điểm SL là gì?

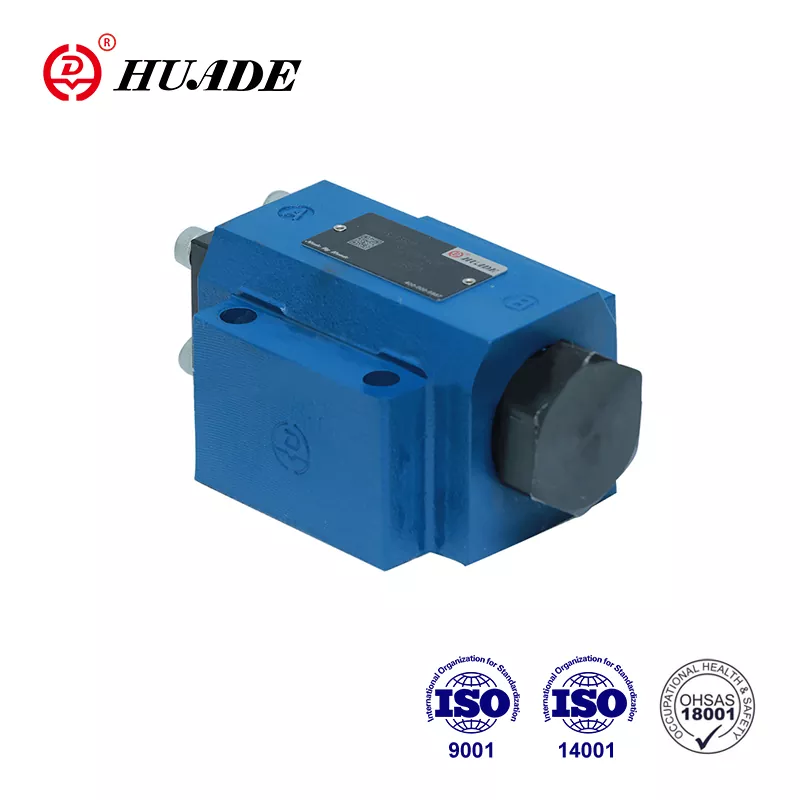

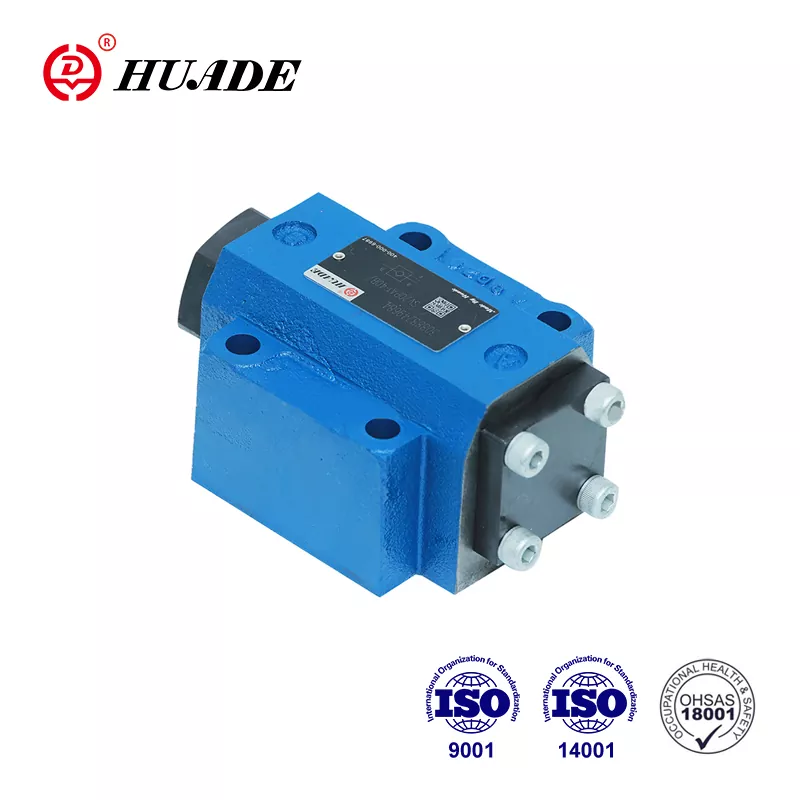

Van một chiều SL được vận hành bằng thí điểm là một bộ phận thủy lực cho phép chất lỏng chảy tự do theo một hướng đồng thời chặn dòng chảy theo hướng ngược lại cho đến khi tín hiệu thí điểm giải phóng nó. Ký hiệu "SL" đề cập cụ thể đến biến thể xả bên ngoài của dòng SV của Bosch Rexroth, được thiết kế cho các ứng dụng mà dầu dẫn hướng cần xả riêng khỏi mạch chính.
Van sử dụng thiết kế hình búp bê và có thể được gắn trên một tấm phụ hoặc được kết nối thông qua các cổng ren. Khi chất lỏng chảy từ cổng A đến cổng B, van sẽ mở ra dễ dàng với lực cản tối thiểu. Khi áp suất cố gắng đẩy chất lỏng từ B về A, van sẽ bịt kín hoàn toàn và không bị rò rỉ. Cách duy nhất để mở van ngược lại là tạo áp suất thí điểm lên cổng X, lực này sẽ nâng con rối lên một cách cơ học và cho phép dòng chảy được kiểm soát.
Sự khác biệt chính giữa van một chiều SL vận hành thí điểm và mẫu SV tiêu chuẩn nằm ở tính năng thoát nước bên ngoài. Trong khi van SV xả dầu dẫn hướng từ bên trong trở lại hệ thống, van SL dẫn dầu này ra ngoài qua một cổng Y riêng. Hệ thống thoát nước bên ngoài này giúp các nhà thiết kế linh hoạt hơn khi xây dựng các mạch thủy lực phức tạp, đặc biệt khi cống dẫn hướng cần kết nối độc lập với bể chứa hoặc khi hệ thống thoát nước bên trong có thể gây nhiễu áp suất.
Van một chiều SL được vận hành thí điểm hoạt động như thế nào
Hiểu nguyên lý làm việc của van một chiều SL vận hành thí điểm giúp giải thích lý do tại sao nó hoạt động rất tốt trong các ứng dụng chịu tải. Van chứa một số bộ phận chính: thân chính, con búp bê chính, con búp bê thí điểm, lò xo nén và pít-tông điều khiển. Các bộ phận này phối hợp với nhau để tạo ra ba chế độ hoạt động riêng biệt.
Trong quá trình chảy tự do từ A đến B, chất lỏng thủy lực đẩy trực tiếp vào con búp bê, làm nó mở ra với rất ít lực cản. Áp suất giảm qua van vẫn ở mức dưới 5 bar ở tốc độ dòng danh nghĩa, nghĩa là tổn thất năng lượng ở mức tối thiểu. Hướng dòng chảy tự do này thường kết nối với phía bơm của mạch thủy lực của bạn.
Khi áp suất hình thành theo hướng ngược lại từ B đến A, áp suất của hệ thống kết hợp với lực lò xo để đẩy con búp bê chắc chắn vào chỗ ngồi của nó. Điều này tạo ra một lớp bịt kín hoàn toàn không có rò rỉ, điều này rất cần thiết để giữ tải ở đúng vị trí. Ví dụ, một xi lanh thủy lực thẳng đứng sẽ không trôi xuống ngay cả khi đầy tải vì van một chiều SL vận hành thí điểm duy trì khả năng tắc nghẽn hoàn hảo.
Chế độ thứ ba kích hoạt khi bạn tác dụng áp suất thí điểm lên cổng X. Áp suất này tác động lên pít-tông điều khiển, pít-tông điều khiển, có diện tích bề mặt lớn hơn hình múa rối chính. Ưu điểm cơ học cho phép áp suất phi công tương đối thấp vượt qua áp suất hệ thống cao ở phía bị chặn. Trong cấu hình SL, cổng xả bên ngoài Y ngăn cách buồng thí điểm với cổng A, đảm bảo rằng chỉ có áp suất điều khiển dự định tác động lên pít-tông mà không bị cản trở từ phía tải.
Một số mẫu SL van một chiều được vận hành thí điểm bao gồm tính năng giải nén, được xác định bằng chữ "A" trong ký hiệu mẫu. Các van này có một con búp bê bi nhỏ mở ra một chút trước khi con búp bê chính nhấc lên. Việc mở theo giai đoạn này dần dần giải phóng áp suất bị mắc kẹt, giảm sốc và tiếng ồn trong hệ thống thủy lực của bạn. Biến thể "B" mở trực tiếp mà không cần giai đoạn mở trước này, mang lại phản hồi nhanh hơn nhưng có khả năng tạo ra nhiều xung áp lực hơn.
Áp suất thí điểm tối thiểu cần thiết phụ thuộc vào áp suất tải bạn cần vượt qua. Các kỹ sư tính toán điều này bằng công thức: áp suất trục điều khiển phải nhỏ hơn áp suất tải nhân với tỷ lệ giữa diện tích cánh quạt và diện tích piston điều khiển. Đối với các mục đích thực tế, hầu hết các mẫu SL van một chiều vận hành thí điểm cần ít nhất 5 bar áp suất thí điểm để bắt đầu mở, với yêu cầu chính xác thay đổi tùy theo điều kiện tải và kích thước van.
Thông số kỹ thuật và dữ liệu hiệu suất
Bosch Rexroth sản xuất các mẫu van một chiều SL vận hành thử nghiệm với kích thước danh nghĩa từ NG10 đến NG32, đáp ứng nhiều ứng dụng công nghiệp. Các van này xử lý áp suất tối đa lên tới 315 bar và tốc độ dòng chảy đạt 550 lít mỗi phút, khiến chúng phù hợp với các hệ thống thủy lực đòi hỏi khắt khe.
Kích thước NG10 nhỏ nhất hoạt động tốt cho máy móc nhỏ gọn, xử lý lên tới 100 lít mỗi phút với thể tích điều khiển chỉ 2,5 cm khối tại cổng X. Van NG16 và NG20 tầm trung hỗ trợ tốc độ dòng chảy lên tới 300 lít mỗi phút, trong khi các mẫu NG25 và NG32 lớn nhất chứa 550 lít mỗi phút cho thiết bị công nghiệp nặng. Mỗi kích thước duy trì cùng áp suất làm việc tối đa là 315 bar, mặc dù áp suất điều khiển có thể dao động từ 5 đến 315 bar tùy thuộc vào nhu cầu ứng dụng của bạn.
Cân nhắc về trọng lượng là vấn đề quan trọng đối với các nhà thiết kế thiết bị di động. Van một chiều SL vận hành thí điểm NG10 ở cấu hình lắp tấm phụ nặng khoảng 1,8 kg, trong khi mẫu NG32 đạt 7,8 kg. Các phiên bản kết nối bằng ren tăng thêm khoảng 0,3 kg vào những con số này. Kích thước vật lý thay đổi tương ứng, với NG10 có chiều dài khoảng 100,8 mm và sử dụng luồng cổng G1/4, trong khi NG32 mở rộng đến 140 mm với cổng G1 1/2.
Hiệu suất nhiệt độ bao gồm các điều kiện công nghiệp điển hình. Với vòng đệm NBR tiêu chuẩn, van một chiều SL vận hành thí điểm hoạt động đáng tin cậy từ âm 30 độ C đến dương 80 độ C. Nếu ứng dụng của bạn liên quan đến nhiệt độ cao hơn hoặc chất lỏng mạnh, vật liệu bịt kín FKM mang lại khả năng chống chịu tốt hơn. Van chấp nhận chất lỏng thủy lực có độ nhớt từ 2,8 đến 500 mm vuông mỗi giây, mặc dù hiệu suất tối ưu xảy ra với dầu HLP46 tiêu chuẩn ở 40 độ C.
Kiểm soát ô nhiễm vẫn rất quan trọng để kéo dài tuổi thọ van. Bosch Rexroth khuyến nghị duy trì độ sạch của dầu theo tiêu chuẩn ISO 4406 cấp 20/18/15 hoặc cao hơn. Việc tuân theo các tiêu chuẩn lọc RE 50070 của họ giúp ngăn chặn các đường dẫn thí điểm bị tắc, đây là một trong những chế độ hỏng hóc phổ biến nhất đối với các van một chiều vận hành thí điểm.
Chọn đúng mẫu cho ứng dụng của bạn
Việc lựa chọn giữa các biến thể van một chiều SL vận hành thí điểm khác nhau phụ thuộc vào một số yếu tố trong thiết kế hệ thống thủy lực của bạn. Cấu hình SL thí điểm đơn cơ bản hoạt động tốt khi bạn cần kiểm soát luồng chỉ theo một hướng. Thiết lập này phổ biến trong các ứng dụng hình trụ thẳng đứng, nơi trọng lực cố gắng kéo tải xuống và bạn cần khả năng nhả từ xa.
Phiên bản trục điều khiển kép cung cấp khả năng điều khiển theo cả hai hướng, khiến chúng trở nên lý tưởng cho các xi lanh tác động kép yêu cầu giữ tải ở cả hai đầu hành trình. Các thiết bị xây dựng như tay máy xúc thường sử dụng cấu hình này để ngăn chặn sự trôi dạt theo một trong hai hướng khi người vận hành nhả nút điều khiển. Tính năng thí điểm kép của van một chiều SL vận hành thí điểm đảm bảo tải trọng luôn ở đúng vị trí, bất kể lực bên ngoài.
Tùy chọn giải nén trở nên quan trọng khi hệ thống của bạn gặp phải sự chênh lệch áp suất cao hoặc khi việc xả áp suất đột ngột có thể làm hỏng các bộ phận. Các model loại A có giai đoạn mở trước hình cầu bi giúp giảm sốc trong đường thủy lực và giảm thiểu tiếng ồn trong quá trình chuyển van. Điều này làm cho chúng thích hợp hơn cho các ứng dụng đòi hỏi sự thoải mái của người vận hành hoặc nơi áp suất tăng vọt có thể gây hại cho các bộ phận nhạy cảm. Các mô hình loại B không mở trước sẽ phản ứng nhanh hơn và hoạt động tốt khi việc kích hoạt van nhanh quan trọng hơn việc giải phóng áp suất dần dần.
Lựa chọn phương thức kết nối phụ thuộc vào kiến trúc hệ thống của bạn. Việc lắp tấm phụ theo tiêu chuẩn DIN 24340 cho phép tích hợp ống góp nhỏ gọn và hệ thống ống nước sạch hơn, đặc biệt có giá trị trong các thiết bị di động có không gian hạn chế. Kết nối ren mang lại sự linh hoạt hơn cho các ứng dụng hoặc hệ thống trang bị thêm mà việc lắp đặt đa dạng là không thực tế. Van một chiều SL vận hành thí điểm hỗ trợ cả hai phương pháp tiếp cận với kích thước tương thích.
Điều chỉnh áp suất mở cung cấp một thông số điều chỉnh khác. Các mẫu tiêu chuẩn sử dụng cài đặt tải trước lò xo trong khoảng từ 1,5 đến 10 bar, xác định mức áp suất ngược được tạo ra trước khi các ghế hình múa rối chính chắc chắn. Áp suất mở thấp hơn cho phép dòng chảy tự do dễ dàng hơn nhưng có thể khiến van bị đóng lại sau đó trong quá trình giảm áp suất. Áp suất mở cao hơn đảm bảo chỗ ngồi tích cực nhưng làm tăng độ giảm áp suất theo hướng dòng chảy tự do.
Nơi van một chiều được vận hành thí điểm SL hoạt động tốt nhất
Tự động hóa công nghiệp phụ thuộc rất nhiều vào công nghệ van một chiều SL vận hành thử nghiệm để kiểm soát tải chính xác. Máy ép sản xuất sử dụng các van này để duy trì vị trí của thanh nén trong chu kỳ ép, ngăn chặn trục lăn nặng phía trên bị trôi khi áp suất thủy lực giảm. Máy ép phun sử dụng các thiết lập tương tự để giữ cho các nửa khuôn bị khóa dưới lực kẹp cao, đảm bảo chất lượng bộ phận ổn định.
Thiết bị di động có lẽ là lĩnh vực ứng dụng lớn nhất cho van một chiều SL được vận hành thí điểm. Máy xúc, máy xúc lật và máy xúc lật đều cần khả năng giữ tải đáng tin cậy trong các mạch cần, gầu và gầu của chúng. Khi người vận hành đỗ máy với gầu nâng lên, van một chiều vận hành thí điểm sẽ ngăn tải trượt xuống do rò rỉ phốt xi lanh hoặc giãn nở nhiệt của dầu bị kẹt. Cấu hình thoát nước bên ngoài của van SL hoạt động đặc biệt tốt trong các ứng dụng này vì nó tránh được phản hồi áp suất bên trong có thể gây mất ổn định.
Các ứng dụng của cầu trục đòi hỏi độ tin cậy cao hơn nữa vì việc giảm tải tạo ra các mối nguy hiểm nghiêm trọng về an toàn. Bộ ổn định chân chống trên cần cẩu di động sử dụng van một chiều SL vận hành thí điểm để duy trì vị trí trong nhiều ngày hoặc nhiều tuần trong quá trình nâng kéo dài. Đặc tính rò rỉ bằng 0 đảm bảo cần trục luôn ở mức ổn định trong suốt quá trình vận hành. Nhiều thiết kế cần cẩu bao gồm các van một chiều vận hành thí điểm kép ở cả hai bên của mỗi xi lanh, tạo ra khả năng giữ tải dự phòng tiếp tục hoạt động ngay cả khi một van bị hỏng.
Các cơ sở xử lý nước đã phát hiện ra rằng các mẫu van một chiều SL vận hành thử nghiệm giúp đơn giản hóa các quy trình bảo trì. Các trạm bơm sử dụng các van này để cách ly động cơ trong quá trình vận hành đồng thời cho phép kích hoạt từ xa để xả ngược bộ lọc. Ống xả thí điểm bên ngoài cho phép nhân viên bảo trì kiểm soát việc mở van từ một khoảng cách an toàn, giúp công nhân tránh xa vùng áp suất cao. Khả năng điều khiển từ xa này giúp giảm thời gian ngừng hoạt động và cải thiện độ an toàn so với các van cách ly vận hành thủ công.
Hệ thống điều khiển bước cánh tuabin gió đại diện cho ứng dụng ngày càng tăng đối với các van một chiều vận hành thí điểm. Mỗi lưỡi dao kết nối với các xi lanh thủy lực điều chỉnh góc tương ứng với gió. Van một chiều SL vận hành thí điểm giữ vị trí cánh quạt trong quá trình vận hành bình thường đồng thời cho phép điều chỉnh nhanh khi điều kiện gió thay đổi. Thông số kỹ thuật không rò rỉ rất quan trọng ở đây vì ngay cả những thay đổi góc cánh nhỏ cũng ảnh hưởng đến hiệu suất tuabin và tải trọng kết cấu.
Thiết bị xử lý vật liệu như xe nâng được hưởng lợi từ khả năng điều khiển chính xác mà các van này mang lại. Các xi lanh nâng cột cần phải giữ tải ở bất kỳ độ cao nào mà không bị trôi, điều mà van một chiều SL vận hành bằng thí điểm thực hiện được một cách đáng tin cậy. Biến thể phi công kép cho phép hạ thấp có kiểm soát ngay cả khi chịu tải nặng bằng cách điều chỉnh áp suất phi công để tạo ra sự hạ xuống êm ái thay vì rơi tự do.
Ưu điểm làm cho van SL nổi bật
Ưu điểm đáng kể nhất của van một chiều SL vận hành thí điểm là đặc tính rò rỉ bằng 0 theo hướng bị chặn. Không giống như các van một chiều tác động trực tiếp có thể thấm nhẹ dưới áp suất cao hoặc các van đối trọng vốn có một số rò rỉ được kiểm soát, van SL tạo ra một lớp bịt kín hoàn hảo. Điều này cực kỳ quan trọng đối với việc giữ tải tĩnh trong đó ngay cả sự trôi dạt nhỏ cũng tích tụ theo thời gian thành các lỗi vị trí đáng kể.
Khả năng điều khiển từ xa mở rộng tầm với của người vận hành và cải thiện độ an toàn. Bằng cách tạo áp lực thí điểm từ một vị trí xa, bạn có thể giải phóng tải mà không cần đứng gần thiết bị nguy hiểm tiềm tàng. Hệ thống dừng khẩn cấp cũng có thể tích hợp với mạch SL van một chiều được vận hành thử nghiệm, tự động giải phóng các tải bị mắc kẹt khi kích hoạt khóa liên động an toàn. Tính linh hoạt này tỏ ra có giá trị trong các hệ thống tự động nơi cần giảm thiểu sự can thiệp của con người.
Công suất dòng chảy cao so với kích thước van giúp các nhà thiết kế hệ thống giảm thiểu khối lượng linh kiện. Các mẫu van một chiều SL vận hành thí điểm lớn nhất xử lý 550 lít mỗi phút, đủ cho hầu hết các xi lanh công nghiệp, trong khi vẫn duy trì kích thước lắp đặt nhỏ gọn. Khả năng lưu lượng cao này đi kèm với mức giảm áp suất thấp theo hướng dòng chảy tự do, thường dưới 5 bar ở tốc độ dòng chảy danh nghĩa, nghĩa là ít lãng phí năng lượng hơn và nhiệt độ vận hành mát hơn.
Phản ứng nhanh với các điều kiện thay đổi giúp van một chiều vận hành thí điểm có lợi thế trong các ứng dụng động. Khi áp suất phi công được áp dụng, van sẽ mở ra nhanh chóng và khi áp suất phi công giải phóng, lò xo và áp suất hệ thống sẽ đóng cửa lò xo gần như ngay lập tức. Các biến thể giảm áp có chủ ý làm chậm hoạt động này để giảm sốc, nhưng ngay cả những mẫu này cũng phản ứng nhanh hơn các loại van thay thế dựa vào ma sát chất lỏng hoặc mạch đo sáng phức tạp.
Tính linh hoạt hai chiều trong cấu hình trục điều khiển kép giúp loại bỏ nhu cầu sử dụng nhiều van trong các mạch phức tạp. Van một chiều SL vận hành trục điều khiển duy nhất với đầu vào trục điều khiển kép có thể thay thế hai van riêng biệt trong các ứng dụng yêu cầu giữ tải theo cả hai hướng. Điều này làm giảm số lượng bộ phận, các điểm rò rỉ tiềm ẩn và độ phức tạp tổng thể của hệ thống đồng thời cải thiện độ tin cậy với ít thành phần hơn.
Hiểu những hạn chế và rủi ro
Sự phức tạp về cấu trúc tạo ra nhược điểm chính của thiết kế van một chiều SL vận hành thí điểm so với các van tác động trực tiếp đơn giản hơn. Các bộ phận bổ sung bao gồm cánh quạt dẫn hướng, pít-tông điều khiển và đường thoát nước bên ngoài làm tăng chi phí sản xuất và tạo ra nhiều điểm hỏng hóc tiềm ẩn hơn. Các lối dẫn nhỏ đặc biệt dễ bị nhiễm bẩn, có thể chặn tín hiệu điều khiển và ngăn van mở khi cần thiết.
Yêu cầu bảo trì đối với van một chiều vận hành thí điểm cao hơn so với các lựa chọn thay thế đơn giản hơn. Các lối đi thí điểm cần được kiểm tra và vệ sinh thường xuyên để tránh tắc nghẽn. Độ mòn của con dấu trên cả con búp bê chính và con búp bê thí điểm cần được thay thế định kỳ, thường sử dụng vật liệu NBR hoặc FKM tùy thuộc vào điều kiện chất lỏng và nhiệt độ của bạn. Các nhiệm vụ bảo trì này đòi hỏi nhiều kiến thức kỹ thuật hơn là bảo dưỡng van một chiều cơ bản, có thể yêu cầu đào tạo chuyên môn cho nhân viên bảo trì.
Các ứng dụng tải động có thể gây ra sự cố rung lắc với các mẫu SL van một chiều vận hành thí điểm. Khi tải dao động hoặc rung, van có thể mở và đóng liên tục ở áp suất ngưỡng, tạo ra tiếng ồn và tăng tốc độ mài mòn. Van đối trọng xử lý các điều kiện động học này trơn tru hơn thông qua đặc tính mở liên tục của chúng. Nếu ứng dụng của bạn liên quan đến chuyển động tải không đổi thay vì giữ tĩnh, van một chiều vận hành thí điểm có thể không phải là lựa chọn tốt nhất.
Hiệu ứng giãn nở nhiệt gây ra rủi ro tiềm ẩn nhưng thực sự trong các ứng dụng van một chiều vận hành thí điểm. Khi dầu thủy lực bị mắc kẹt giữa van đóng và tải nóng lên, nó giãn nở và tăng áp suất. Các kỹ sư đôi khi gọi đây là "khóa nhiệt" vì áp suất tăng có thể trở nên nghiêm trọng đến mức tín hiệu phi công không thể khắc phục được. Nhiệt độ tăng khoảng 10 độ C có thể tạo ra áp suất tăng vượt quá 100 bar trong thể tích bị mắc kẹt. Thiết kế van giảm nhiệt hoặc xem xét chất lỏng ổn định nhiệt độ sẽ giúp giảm thiểu rủi ro này.
Việc cân nhắc về chi phí khiến cho các mẫu van một chiều SL vận hành thử nghiệm kém hấp dẫn hơn đối với các ứng dụng đơn giản. Van một chiều tác động trực tiếp cơ bản có chi phí thấp hơn đáng kể và hoạt động hoàn hảo để ngăn dòng chảy ngược đơn giản khi không cần giữ tải. Các tính năng điều khiển phức tạp của van SL chỉ biện minh cho mức giá cao hơn khi ứng dụng của bạn đặc biệt cần khả năng nhả từ xa, không rò rỉ hoặc điều khiển hai chiều chính xác.
So sánh Van SL với các giải pháp thay thế
Van một chiều tác động trực tiếp là giải pháp thay thế đơn giản nhất cho van một chiều SL vận hành thí điểm. Các van cơ bản này chỉ sử dụng áp suất chất lỏng để nâng con rối lên một lò xo nhẹ, cho phép dòng chảy theo một hướng đồng thời chặn dòng chảy ngược. Chúng phản ứng rất nhanh và chi phí thấp hơn nhiều so với các thiết kế do phi công vận hành. Tuy nhiên, van một chiều tác động trực tiếp có thể bị rò rỉ nhẹ dưới áp suất cao, mòn nhanh hơn do chất lỏng tiếp xúc trực tiếp với con rối và không thể mở từ xa theo hướng ngược lại. Chúng hoạt động tốt để bảo vệ đầu ra của máy bơm hoặc cách ly đường cơ bản nhưng không đáp ứng được các yêu cầu về khả năng giữ tải thực sự.
Van đối trọng kết hợp chức năng giảm áp với hoạt động của van một chiều, tạo ra khả năng kiểm soát trơn tru đối với tải trọng động. Các van này điều chỉnh độ mở dựa trên áp suất tải, cho phép kiểm soát tải trọng thẳng đứng giảm xuống trong khi vẫn duy trì áp suất ngược để ngăn chặn sự chạy trốn. Chúng vượt trội trong việc điều khiển chuyển động của thiết bị di động trong đó tải trọng di chuyển liên tục, như cần cẩu hoặc cổng nâng xe. Sự cân bằng là các van đối trọng luôn có một số rò rỉ được kiểm soát và có giá cao hơn so với van một chiều tác động trực tiếp hoặc vận hành thí điểm. Để giữ tải tĩnh ở những nơi không cần chuyển động, van một chiều SL vận hành thử nghiệm mang lại hiệu suất tốt hơn với chi phí thấp hơn.
Van điện từ điều khiển bằng điện cung cấp một tùy chọn khác cho khả năng nhả từ xa. Các van này sử dụng cuộn dây điện từ để dịch chuyển các ống cuộn hoặc con trượt bên trong, cung cấp khả năng điều khiển bật-tắt mà không cần áp lực của phi công. Chúng hoạt động tốt trong các hệ thống có kiến trúc điều khiển điện tử và có thể tích hợp trực tiếp với PLC và các thiết bị tự động hóa khác. Tuy nhiên, van điện từ thường có công suất dòng chảy thấp hơn so với van một chiều vận hành thí điểm có kích thước tương đương, tạo ra nhiệt trong quá trình cấp điện liên tục và cần năng lượng điện để duy trì các vị trí mở. Van một chiều SL vận hành thí điểm giành chiến thắng trong các ứng dụng có sẵn nguồn thủy lực và độ phức tạp về điện cần được giảm thiểu.
Cầu chì thủy lực là giải pháp thay thế chuyên dụng để giữ tải trọng an toàn. Các thiết bị này tự động đóng khi phát hiện tốc độ dòng chảy quá mức có thể cho thấy ống bị vỡ hoặc khớp nối bị hỏng. Chúng cung cấp khả năng bảo vệ khẩn cấp mà van một chiều vận hành bằng thí điểm không thể cung cấp. Tuy nhiên, cầu chì không cung cấp khả năng nhả từ xa và có thể kích hoạt sai trong điều kiện dòng chảy cao hợp pháp. Nhiều kỹ sư kết hợp cả hai công nghệ, sử dụng van một chiều SL vận hành thí điểm để điều khiển thông thường và cầu chì thủy lực để bảo vệ dự phòng khẩn cấp.
Thực hành bảo trì giúp kéo dài tuổi thọ dịch vụ
Lịch trình kiểm tra thường xuyên giúp hệ thống van một chiều SL vận hành thử nghiệm hoạt động đáng tin cậy. Kiểm tra trực quan hàng tháng nên tìm kiếm sự rò rỉ dầu bên ngoài xung quanh các vòng đệm và bề mặt lắp đặt. Ngay cả những rò rỉ nhỏ cũng cho thấy sự xuống cấp của vòng đệm sẽ trầm trọng hơn theo thời gian. Việc lắng nghe những tiếng động bất thường trong quá trình vận hành van có thể phát hiện ra các vấn đề trước khi xảy ra hỏng hóc hoàn toàn. Âm thanh lạch cạch hoặc kêu rít thường có nghĩa là tình trạng áp suất không ổn định hoặc bề mặt hình múa rối bị mòn.
Việc bảo trì độ sạch của chất lỏng bảo vệ các đường dẫn nhỏ khiến van một chiều vận hành bằng trục điều khiển dễ bị nhiễm bẩn. Tuân theo các yêu cầu về độ sạch 20/18/15 của tiêu chuẩn ISO 4406 có nghĩa là hệ thống lọc của bạn thu giữ các hạt trước khi chúng có thể bám vào các lỗ điều khiển. Sử dụng dầu thủy lực thích hợp mà không bị nhiễm nước sẽ ngăn ngừa sự ăn mòn bề mặt bên trong. Nhiều chương trình bảo trì bao gồm lấy mẫu và phân tích dầu hàng quý để xác minh mức độ ô nhiễm nằm trong phạm vi chấp nhận được.
Việc kiểm tra dây chuyền thí điểm đáng được quan tâm đặc biệt vì những ống và đường dẫn có đường kính nhỏ này rất dễ bị tắc. Việc ngắt kết nối và xả ngược các đường ống thí điểm hàng năm sẽ loại bỏ các mảnh vụn tích tụ. Van kiểm tra trong mạch thí điểm phải được làm sạch hoặc thay thế nếu chúng có dấu hiệu bị dính. Kiểm tra áp suất trục điều khiển bằng đồng hồ đo xác nhận rằng tín hiệu điều khiển thích hợp sẽ đến cổng X khi bạn ra lệnh cho van một chiều SL vận hành trục điều khiển mở.
Khoảng thời gian thay thế con dấu phụ thuộc vào điều kiện vận hành nhưng thường xảy ra hai đến năm năm một lần. Phớt NBR tồn tại lâu hơn trong các ứng dụng nhiệt độ vừa phải, trong khi phớt FKM chịu được nhiệt độ cao hơn và chất lỏng mạnh nhưng chi phí cao hơn. Khi thay thế các vòng đệm, hãy kiểm tra các bề mặt tiếp xúc trên thân van và con búp bê để phát hiện vết xước hoặc độ mòn có thể cản trở việc bịt kín tốt ngay cả với chất đàn hồi mới. Đánh bóng nhẹ bằng giấy nhám mịn có thể khôi phục lại bề mặt bịt kín, nhưng vết xước sâu đòi hỏi phải thay thân van.
Kiểm tra chức năng xác nhận rằng van một chiều vận hành thử nghiệm vẫn hoạt động chính xác. Một thử nghiệm đơn giản sử dụng một hình trụ thẳng đứng có tải trọng. Khi áp suất trục điều khiển bị chặn, tải sẽ được giữ cố định hoàn toàn trong nhiều giờ hoặc nhiều ngày, chứng tỏ không có rò rỉ. Áp dụng áp suất định mức của phi công sẽ mở van và cho phép tải giảm xuống một cách trơn tru. Nếu tải giảm xuống khi áp suất trục điều khiển tắt hoặc nếu cần áp suất trục điều khiển quá cao để mở van thì cần phải bảo trì hoặc thay thế.
Khắc phục sự cố thường gặp
Khi van một chiều SL được vận hành bằng trục điều khiển không mở được theo lệnh, hãy bắt đầu bằng cách xác minh áp suất của trục điều khiển tại cổng X. Sử dụng đồng hồ đo áp suất ở kết nối trục điều khiển để xác nhận xem áp suất tín hiệu có đủ đến van hay không. Nếu áp suất phi công đo dưới 5 bar, vấn đề nằm ở mạch điều khiển chứ không phải ở chính van. Kiểm tra các đường dây bị tắc, van điều khiển bị hỏng hoặc công suất bơm không đủ trên nguồn cung cấp thí điểm.
Nếu áp suất trục điều khiển đọc chính xác nhưng van vẫn không mở, nghi ngờ đường dẫn trục điều khiển bị nhiễm bẩn hoặc piston điều khiển bị kẹt. Việc tháo rời van thường phát hiện ra bụi bẩn hoặc ăn mòn ngăn cản chuyển động của piston. Làm sạch kỹ lưỡng tất cả các lối đi bên trong và thay thế các vòng đệm thường sẽ phục hồi chức năng. Trong trường hợp nghiêm trọng, bề mặt piston điều khiển có thể bị xước và cần phải thay thế.
Rò rỉ theo hướng bị chặn cho thấy con rối hoặc chỗ ngồi đã bị hư hỏng. Một lượng nhỏ chất bẩn có thể bám vào bề mặt hình múa rối mềm, tạo ra đường dẫn rò rỉ ngay cả khi van đóng. Việc tháo rời và kiểm tra sẽ cho biết liệu việc vệ sinh bệ đỡ và bệ ngồi có khôi phục được độ kín hay không hoặc liệu có cần thay thế các bộ phận hay không. Nếu rò rỉ vẫn tiếp tục sau khi vệ sinh, hãy kiểm tra xem áp suất hệ thống có vượt quá công suất định mức của van hay không, điều này có thể làm hỏng vĩnh viễn bề mặt bịt kín.
Tiếng kêu hoặc rung trong quá trình vận hành cho thấy tải không ổn định hoặc áp suất phi công dao động. Xác minh rằng tải vẫn ổn định trong quá trình vận hành van. Nếu tải tự rung, van một chiều SL vận hành thí điểm có thể không phải là giải pháp phù hợp cho ứng dụng đó. Sự mất ổn định áp suất trong mạch điều khiển có thể khiến van liên tục mở và đóng ở ngưỡng của nó. Việc lắp đặt một bộ tích lũy trong đường dây thí điểm thường làm dịu đi những dao động áp suất này và ngừng kêu vang.
Tiếng ồn trong quá trình chuyển đổi van thường có nghĩa là tính năng giảm áp không hoạt động chính xác hoặc ứng dụng cần van loại A thay vì loại B. Các mô hình không có giai đoạn mở trước hình nộm bi sẽ giải phóng áp suất đột ngột, điều này có thể tạo ra sốc âm thanh trong đường ống thủy lực. Nếu tiếng ồn không thể chấp nhận được, việc chuyển sang van một chiều SL vận hành thử nghiệm theo biến thể giảm áp thường giải quyết được vấn đề. Ngoài ra, việc thêm một lỗ nhỏ vào đường trục điều khiển sẽ làm chậm quá trình mở van, giảm sốc nhưng phải trả giá là phản ứng chậm hơn một chút.
Các tình huống khóa nhiệt yêu cầu các phương pháp khắc phục sự cố khác nhau. Nếu tải trở nên khó di chuyển sau khi hệ thống không hoạt động trong điều kiện nóng thì sự giãn nở của chất lỏng bị mắc kẹt có thể gây ra áp suất quá mức. Việc lắp đặt các van giảm nhiệt nhỏ đặt trên áp suất làm việc bình thường nhưng dưới công suất ghi đè của phi công cho phép giãn nở nhiệt mà không ảnh hưởng đến hoạt động bình thường. Ngoài ra, sử dụng chất lỏng thủy lực ổn định nhiệt độ sẽ làm giảm hệ số giãn nở nhiệt.
Sự phát triển trong tương lai và xu hướng ngành
Các nhà thiết kế hệ thống thủy lực ngày càng tích hợp nhiều cảm biến với các bộ phận SL van một chiều vận hành thử nghiệm để cho phép bảo trì dự đoán. Bộ chuyển đổi áp suất trong đường dẫn điều khiển giám sát cường độ tín hiệu điều khiển, cảnh báo người vận hành trước khi áp suất điều khiển giảm xuống dưới mức chức năng. Cảm biến ô nhiễm trong đường thoát nước từ cổng Y phát hiện khi các hạt bắt đầu tích tụ, kích hoạt bảo trì trước khi tắc nghẽn xảy ra. Những hệ thống van thông minh này giảm thời gian ngừng hoạt động ngoài kế hoạch bằng cách phát hiện sớm các vấn đề.
Các quy định về môi trường thúc đẩy việc áp dụng chất lỏng thủy lực có khả năng phân hủy sinh học, đặc biệt là trong các ứng dụng thiết bị di động và lâm nghiệp. Các thiết kế van một chiều SL vận hành thí điểm hiện đại chứa các chất lỏng này thông qua các vật liệu bịt kín tương thích và tăng cường khả năng chống ăn mòn. VDMA 24568 và các tiêu chuẩn tương tự giúp các kỹ sư lựa chọn van thích hợp cho các ứng dụng dầu sinh học. Khi mối quan tâm về môi trường ngày càng tăng, hãy mong đợi khả năng tương thích rộng hơn với các chất lỏng hóa học thay thế.
Xu hướng thu nhỏ trong thiết bị di động tạo ra nhu cầu về van một chiều nhỏ hơn, nhẹ hơn vận hành thử nghiệm mà không làm giảm hiệu suất. Các kỹ thuật sản xuất tiên tiến bao gồm in 3D và đúc chính xác có thể tạo ra các thiết kế nhỏ gọn hơn. Việc giảm trọng lượng đóng vai trò quan trọng trong thiết bị di động dùng pin-điện, nơi mỗi kg đều ảnh hưởng đến phạm vi hoạt động. Các mẫu van một chiều SL được vận hành thử nghiệm trong tương lai có thể kết hợp các vật liệu nhẹ hơn như nhôm hoặc nhựa kỹ thuật trong các bộ phận không chịu áp suất.
Cải thiện hiệu quả năng lượng tập trung vào việc giảm áp suất giảm theo hướng dòng chảy tự do. Ngay cả mức giảm áp suất 5 bar hiện tại ở lưu lượng danh nghĩa cũng thể hiện sự lãng phí năng lượng và chuyển thành nhiệt. Hình học đường dẫn dòng chảy được tối ưu hóa có khả năng giảm mức giảm áp suất xuống một nửa, cải thiện hiệu suất tổng thể của hệ thống. Khi chi phí năng lượng tăng và áp lực môi trường tăng, những lợi ích về hiệu quả này trở nên hấp dẫn hơn về mặt kinh tế.
Tích hợp với hệ thống điều khiển điện tử có thể sẽ mở rộng. Trong khi van một chiều SL vận hành bằng thí điểm hiện hoàn toàn dựa vào tín hiệu điều khiển thủy lực, các phiên bản trong tương lai có thể kết hợp van thí điểm điện tử và cảm biến vị trí được tích hợp trực tiếp vào thân van. Sự tích hợp này giúp đơn giản hóa kiến trúc hệ thống và cho phép các thuật toán điều khiển phức tạp hơn trong khi vẫn duy trì tính đơn giản và độ tin cậy về mặt cơ học khiến cho van một chiều vận hành thử nghiệm trở nên hấp dẫn.
Đưa ra lựa chọn đúng đắn cho ứng dụng của bạn
Việc lựa chọn van một chiều SL vận hành thử nghiệm so với các công nghệ thay thế đòi hỏi phải đánh giá cẩn thận các yêu cầu cụ thể của bạn. Bắt đầu bằng cách xác định xem ứng dụng của bạn cần giữ tải tĩnh hay kiểm soát tải động. Nếu tải vẫn hoàn toàn đứng yên khi đóng van thì đặc tính rò rỉ bằng 0 của van một chiều SL vận hành thí điểm sẽ là lựa chọn tốt nhất. Nếu tải di chuyển thường xuyên với tốc độ giảm được kiểm soát thì van đối trọng có thể hoạt động tốt hơn.
Xem xét liệu khả năng phát hành từ xa có quan trọng trong thiết kế của bạn hay không. Các ứng dụng đơn giản có thể chấp nhận vận hành van thủ công có thể sử dụng van một chiều tác động trực tiếp ít tốn kém hơn. Khi người vận hành cần điều khiển việc mở van từ xa hoặc khi hệ thống tự động phải tích hợp điều khiển van, van một chiều vận hành bằng thí điểm SL cung cấp khả năng vận hành từ xa cần thiết thông qua mạch thí điểm của nó. Những cân nhắc về an toàn thường thúc đẩy yêu cầu này khi việc giữ nhân viên tránh xa khu vực nguy hiểm sẽ cải thiện độ an toàn tổng thể của hệ thống.
Đánh giá trung thực khả năng kiểm soát ô nhiễm của hệ thống của bạn. Các mẫu SL van một chiều vận hành thí điểm yêu cầu chất lỏng thủy lực sạch và quá trình lọc thích hợp. Nếu ứng dụng của bạn hoạt động trong môi trường bụi bặm với khả năng lọc cận biên hoặc nếu phương pháp bảo trì không nhất quán, các loại van đơn giản hơn với ít đường dẫn nhỏ hơn có thể tỏ ra đáng tin cậy hơn bất chấp những hạn chế về hiệu suất của chúng. Không chọn các van phức tạp cho các hệ thống không thể duy trì độ sạch mà các van này yêu cầu.
Yêu cầu về tốc độ dòng chảy và áp suất thu hẹp lựa chọn kích thước van của bạn. Đo tốc độ dòng chảy thực tế trong mạch của bạn thay vì dựa vào công suất bơm vì hầu hết các hệ thống không hoạt động liên tục ở lưu lượng tối đa. Việc chọn van nhỏ nhất xử lý tốc độ dòng chảy thực tế của bạn sẽ giảm thiểu chi phí và trọng lượng. Xếp hạng áp suất phải vượt quá áp suất hệ thống tối đa với giới hạn an toàn phù hợp, thường chọn các van được đánh giá cao hơn áp suất dự kiến tối đa ít nhất 25%.
Các yêu cầu về cống bên ngoài xác định xem bạn có cần mẫu SL hay biến thể SV đơn giản hơn có đủ hay không. Nếu cống thí điểm của bạn có thể quay trở lại bể thông qua cùng một ống góp như van chính, thì mô hình SV thoát nước bên trong hoạt động tốt. Khi cống thí điểm phải định tuyến riêng, có lẽ để đảm bảo áp suất bể không ảnh hưởng đến hoạt động của thí điểm, cổng xả bên ngoài Y trên các mẫu SL van một chiều vận hành thí điểm mang lại sự linh hoạt cần thiết.
Hạn chế về không gian lắp đặt ảnh hưởng đến việc lựa chọn kiểu lắp. Việc lắp tấm phụ mang lại cách lắp đặt nhỏ gọn nhất khi bạn có thể thiết kế một ống góp để chứa nhiều van. Các kết nối ren mang lại sự linh hoạt cho các ứng dụng trang bị thêm hoặc bệ thử nghiệm nơi việc chế tạo đa dạng là không thực tế. Đo lường không gian sẵn có một cách cẩn thận và xem xét các bản vẽ kích thước trước khi quyết định cấu hình lắp đặt cụ thể.
Phần kết luận
Van một chiều vận hành thí điểm SL đóng một vai trò cụ thể nhưng quan trọng trong các hệ thống thủy lực yêu cầu giữ tải không rò rỉ, được điều khiển từ xa. Cấu hình thoát nước bên ngoài của nó mang lại sự linh hoạt trong thiết kế mà các mẫu SV tiêu chuẩn không thể sánh được, đặc biệt có giá trị trong các mạch phức tạp nơi việc định tuyến áp suất phi công là vấn đề quan trọng. Hiểu cả khả năng và hạn chế của các van này giúp các kỹ sư đưa ra quyết định sáng suốt về thời điểm sử dụng chúng và cách bảo trì chúng đúng cách.
Đối với các ứng dụng tải tĩnh trong tự động hóa công nghiệp, thiết bị di động và các hệ thống quan trọng về an toàn, công nghệ van một chiều SL vận hành thử nghiệm mang lại hiệu suất đáng tin cậy mà các giải pháp thay thế đơn giản hơn không thể sánh được. Các yêu cầu về chi phí và bảo trì cao hơn là hợp lý khi không có rò rỉ và điều khiển từ xa là cần thiết. Các ứng dụng ít đòi hỏi hơn thường hoạt động tốt với van một chiều tác động trực tiếp hoặc các giải pháp đơn giản khác với chi phí thấp hơn.
Lựa chọn phù hợp đòi hỏi các thông số kỹ thuật của van phải phù hợp với yêu cầu thực tế của hệ thống, xem xét kích thước danh nghĩa, xếp hạng áp suất, vật liệu bịt kín và cấu hình lắp đặt. Tài liệu kỹ thuật chi tiết từ Bosch Rexroth, bao gồm danh mục RE 21482, cung cấp dữ liệu cần thiết để định cỡ van chính xác. Các nhà cung cấp như Hyquip và Leader Hydrangics có thể cung cấp hỗ trợ ứng dụng và định giá cho các mẫu cụ thể.
Các chương trình bảo trì nhấn mạnh đến việc kiểm soát ô nhiễm và kiểm tra thường xuyên giúp hệ thống van một chiều SL vận hành thử nghiệm hoạt động ổn định trong mười năm trở lên. Khi sự cố phát triển, việc khắc phục sự cố có tính hệ thống thường xác định các nguyên nhân có thể khắc phục được như tắc nghẽn đường dây dẫn hoặc vòng đệm bị mòn. Hiểu cách các van này hoạt động bên trong sẽ giúp việc khắc phục sự cố hiệu quả hơn nhiều.
Khi công nghệ thủy lực phát triển theo hướng tích hợp nhiều hơn với các điều khiển điện tử và cải thiện hiệu quả sử dụng năng lượng, các thiết kế van một chiều SL vận hành thử nghiệm sẽ tiếp tục thích ứng để đáp ứng các yêu cầu mới. Nguyên lý hoạt động cơ bản—sử dụng áp suất điều khiển để giải phóng một cách cơ học một con búp bê bịt kín—vẫn đúng và có thể sẽ phục vụ các hệ thống thủy lực trong nhiều thập kỷ tới. Các kỹ sư hiểu rõ các van này có thể thiết kế hệ thống tốt hơn và giải quyết vấn đề hiệu quả hơn.
