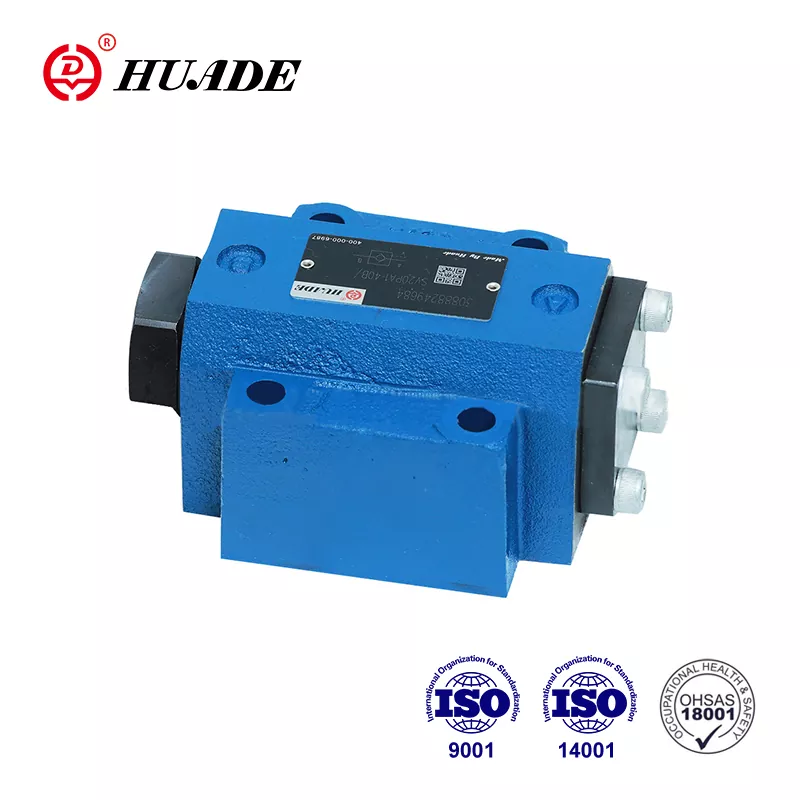

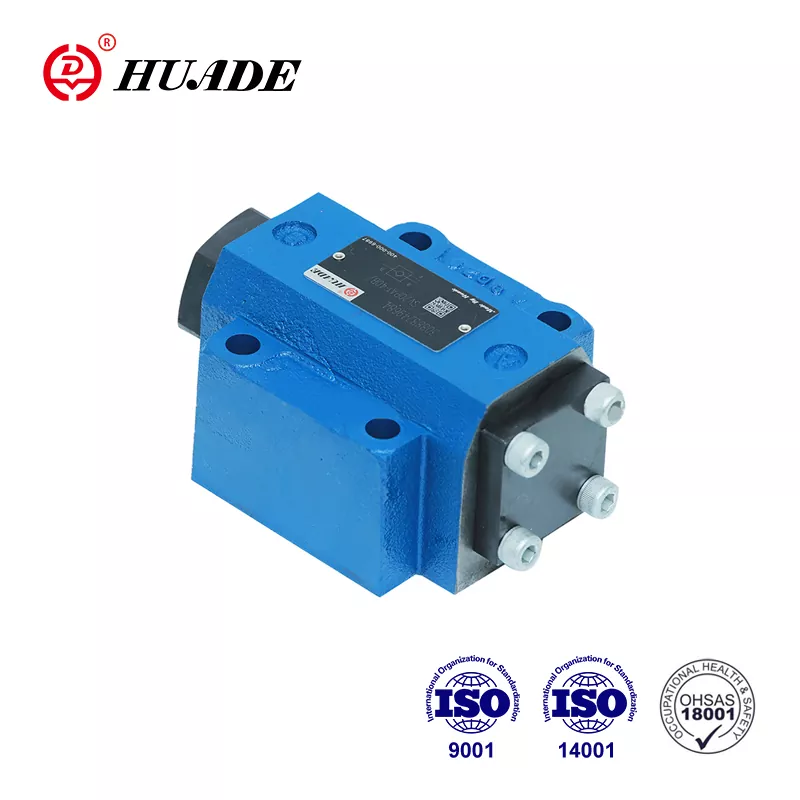

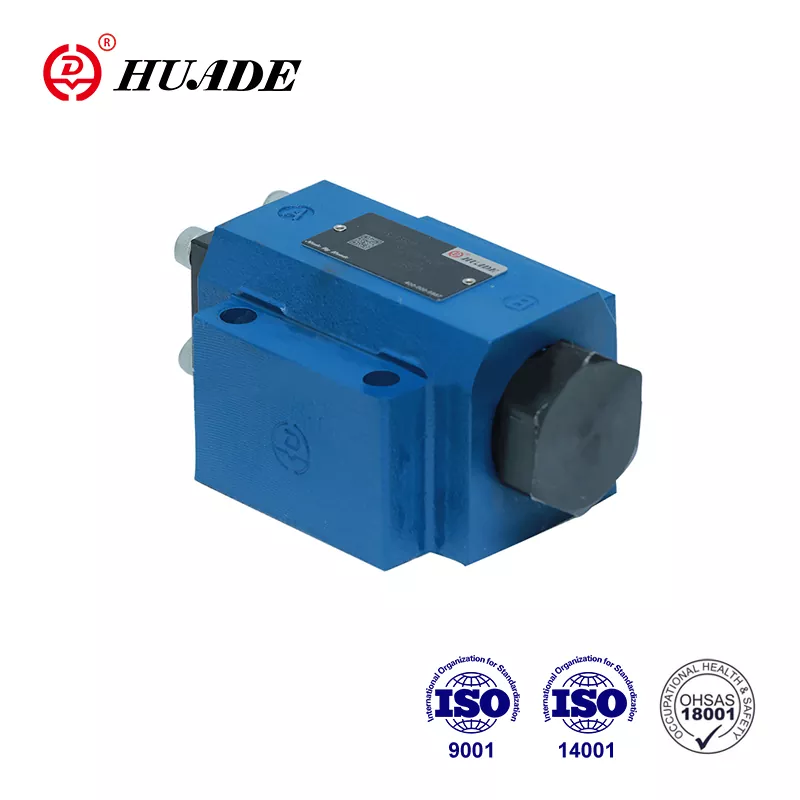

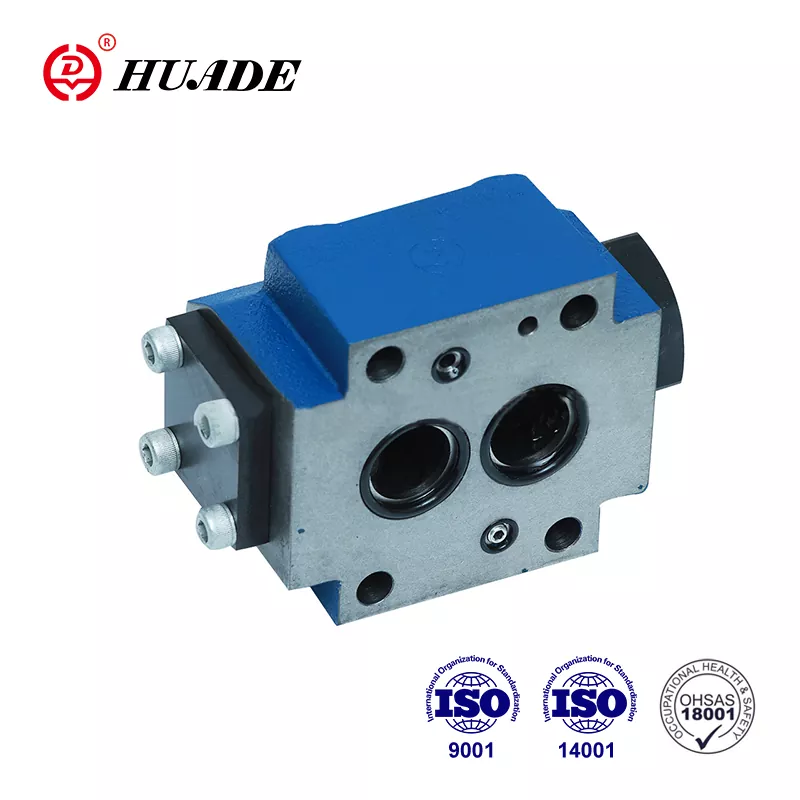

Huade là một thương hiệu nổi tiếng ở Trung Quốc. Sau khi được thành lập, nó đã có hai kinh nghiệm hợp tác lâu dài với Rexroth. Nó có thể thay thế hoàn toàn dòng SL do Rexroth cung cấp. Giá cả hợp lý hơn. Van một chiều Huade® dòng SL có tính cạnh tranh với chất lượng tốt và giá thành thấp hơn. Huade đặt trọng tâm lớn vào chất lượng. Nhà máy đã đạt tiêu chuẩn ISO 9001, ISO14001 và OH SAS18001. Van thủy lực của Huade được sử dụng rộng rãi trong ngành quân sự và các lĩnh vực khác nhờ hiệu suất vượt trội. Tất cả các van một chiều Huade® sẽ được đóng gói trong thùng carton tiêu chuẩn cùng với bao bì nhựa chống thấm nước.
|
Dữ liệu kỹ thuật |
||||||
|
Phong cách |
10 |
16 |
20 |
25 |
30 |
|
|
Cân nặng |
gắn tấm phụ (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
kết nối ren (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Vị trí lắp đặt (㎫) |
Không bắt buộc |
|||||
|
Hướng dòng chảy (㎫) |
Từ A đến B tự do, từ B đến A thông qua việc mở |
|||||
|
Áp suất vận hành, tối đa (㎫) |
0,5 ~ 315 |
|||||
|
Kiểm soát áp suất, tối đa (㎫) |
0,5 ~ 315 |
|||||
|
Điều khiển âm lượng -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Điều khiển âm lượng -port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Vùng kiểm soát - vùng A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-diện tích A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-diện tích A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-diện tích A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Chất lỏng áp suất |
Dầu khoáng (đối với phốt NBR) hoặc este phốt phát (đối với phốt FPM) |
|||||
|
Phạm vi nhiệt độ chất lỏng áp suất（oC |
-30～+80 |
|||||
|
Phạm vi độ nhớt (mm2/s) |
2,8 đến 500 |
|||||
Đặc trưng:
► Van một chiều được điều khiển bằng chất lỏng
► Để lắp tấm phụ, Kiểu lắp theo DIN 24 340
► Kết nối ren tấm phụ hoặc vít
► Có hoặc không có cổng rò rỉ
► Có hoặc không có mở trước
► Loại có chức năng mở trước, giảm nén
► 4 áp lực mở
► Chuyển pattem sang Din 24 340 fom A, 1SO 4401 và CETOP-RP 121H
Van một chiều SL là van một chiều vận hành bằng thủy lực có thiết kế kiểu poppet có thể mở ra để cho phép áp suất thấp theo một trong hai hướng.
Các van này được sử dụng để cách ly các mạch vận hành dưới áp suất, nhằm bảo vệ chống lại việc giảm tải khi xảy ra đứt đường dây hoặc chống lại các chuyển động leo của bộ truyền động khóa thủy lực.
Về cơ bản, các van này bao gồm vỏ (1), van hình múa rối (2), lò xo nén (3), ống điều khiển (4) cũng như van mở trước, như van bi hình múa rối (5), tùy chọn.
Van cho phép dòng chảy tự do từ A đến B, theo hướng ngược lại, con rối (2) được giữ trên bệ của nó bằng áp suất hệ thống, cộng với lực lò xo.
Thông qua kết nối áp suất tại cổng điều khiển X, piston điều khiển (4) được di chuyển sang phải. Điều này đẩy con rối (2) ra khỏi ghế. Bây giờ van cũng có thể có dòng chảy từ B đến A.
Để đảm bảo việc mở van thích hợp thông qua piston điều khiển (4), cần có áp suất điều khiển tối thiểu nhất định.
Van này có thêm một lỗ mở trước. Thông qua kết nối áp suất tại cổng điều khiển X, piston điều khiển (4) được đẩy sang phải.
Đầu tiên, thao tác này sẽ đẩy quả bóng (5) và sau đó là con rối (2) khỏi ghế. Bây giờ van cũng có thể có dòng chảy từ B đến A. Do việc mở trước nên chất lỏng giảm áp suất dưới áp suất. Nhờ đó có thể tránh được những cú sốc áp suất
Chức năng của van này về cơ bản giống như van SV. Sự khác biệt là cổng rò rỉ bổ sung Y. Với điều này, khu vực hình khuyên của piston điều khiển (4) được tách ra khỏi cổng A.
Áp suất hiện diện ở cổng A chỉ ảnh hưởng đến vùng A4 của piston điều khiển (4).
Mặt cắt của van một chiều loại SL. .PB
(có cổng rò rỉ, không mở trước)
