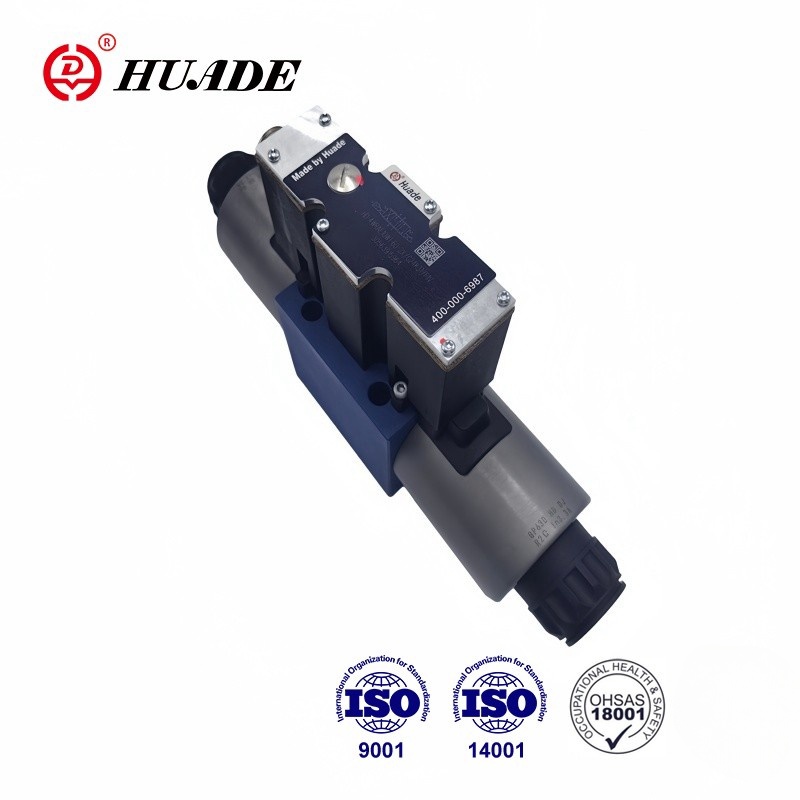

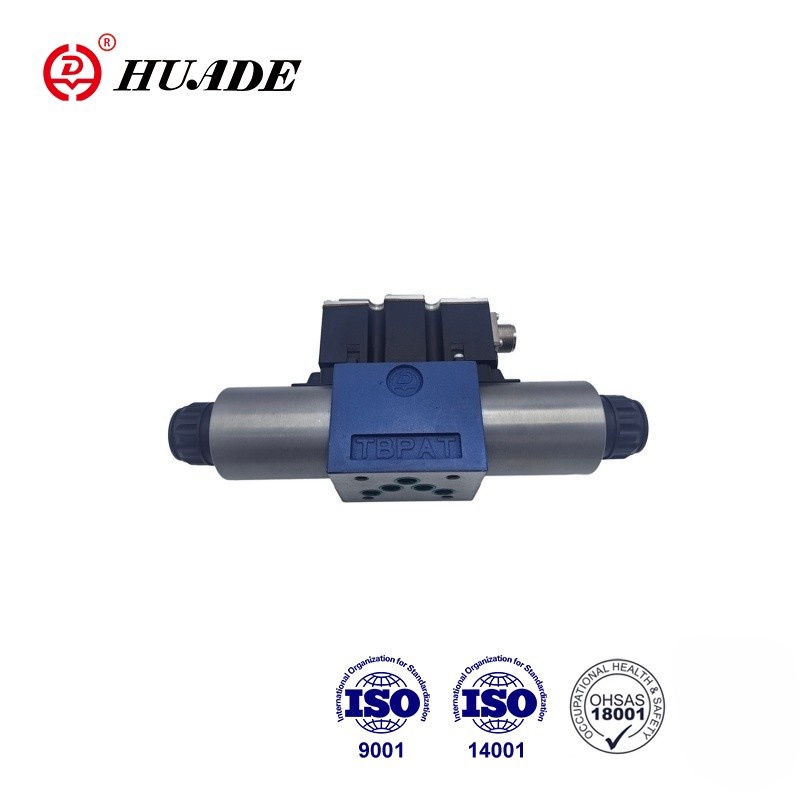

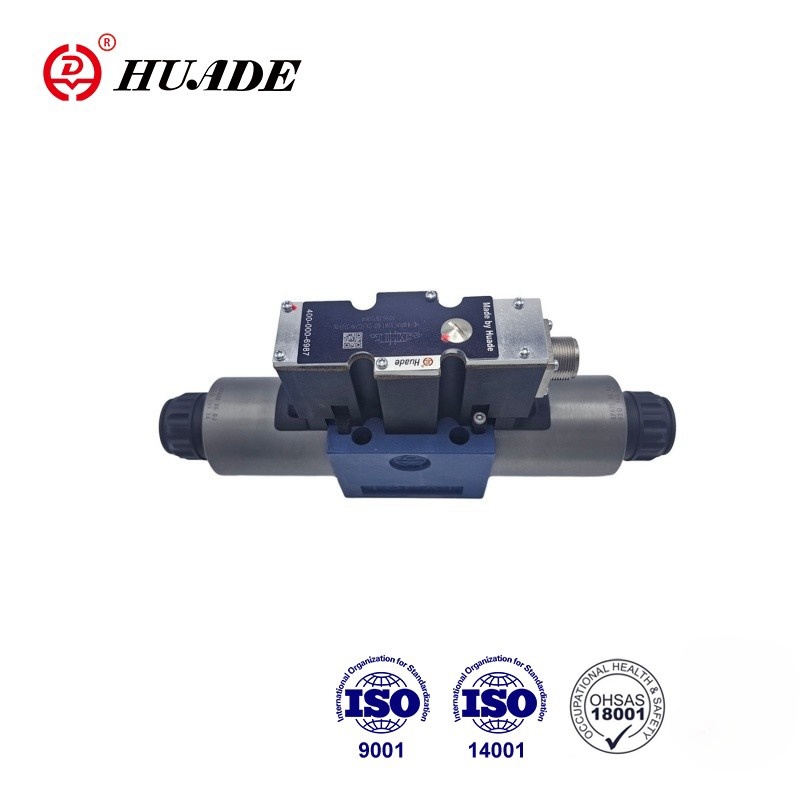

Dòng 4WRAE-2X là van định hướng tỷ lệ với bộ điện từ tỷ lệ tác động trực tiếp. Nó được sử dụng để kiểm soát tốc độ dòng chảy và hướng dòng chảy chất lỏng. Chất lượng sản phẩm đáng tin cậy và hiệu suất ổn định. Dòng van định hướng tỷ lệ điện từ chất lượng cao Huade® 4WRAE-2X có chất lượng đáng tin cậy và hiệu suất ổn định. Nó có thể thay thế cùng dòng sản phẩm do Rexroth cung cấp.
| thủy lực | |||
| Loại van | HD-WRA | HD-WRAE | |
| Áp suất vận hành (MPa) | Cổng A,P,B | 31.5 | 31.5 |
| Cổng T | 21 | 21 | |
| Dòng chảy danh định qv nom tại △ P=1MPa | NS6 (L/phút) | 7、15 và 26 | |
| NS10(L/phút) | 30 và 60 | ||
| Mức độ ô nhiễm (μ m) | 20 | ||
| Độ trễ (%) | 5 | ||
| Lỗi đảo ngược (%) | 11 | ||
| Độ nhạy phản hồi (%) | .50,5 | ||
| Chất lỏng áp suất | Dầu khoáng hoặc este phốt phát | ||
| Phạm vi độ nhớt | 20~380 | ||
| Phạm vi nhiệt độ môi trường xung quanh (°C) | -20 đến +80 | -20 đến +50 | |
| Trọng lượng (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Điện | |||
| Điện, điện từ | |||
| Loại van | HD-WRA | HD-WRAE | |
| Loại điện áp | DC | ||
| Điều khiển điện áp (V) | ±10 | ||
| Dòng điện tối đa trên mỗi điện từ (A) | 2.5 | ||
| Điện trở cuộn dây điện từ (Ω) | Giá trị lạnh ở 20oC | 2 | |
| Tối đa. giá trị ấm áp | 3 | ||
| Nhiệm vụ | 100% | ||
| Nhiệt độ cuộn dây (oC) | lên tới +150 | ||
| Bảo vệ van theo tiêu chuẩn DIN40050 | IP65 | ||
| Điện, điện tử điều khiển | |||
| điều khiển thiết bị điện tử | HD-VT-VSPA2-1-1X/ | tích hợp trong van | |
| điện áp cung cấp | Điện áp danh định VDC | 24 | |
| Giá trị giới hạn dưới V | 22/21 | 19 | |
| Giá trị giới hạn trên V | 35 | ||
| Công suất tiêu thụ của bộ khuếch đại | Tôi tối đa A | 1.8 | |
| Tối đa. dòng điện xung công suất A | 3 | ||
Đặc trưng:
▶ Để gắn tấm phụ
►Van tỷ lệ được kích hoạt trực tiếp để điều khiển hướng và thể tích của dòng chảy
▶ Ống điều khiển đặt ở giữa lò xo
▶ Thiết bị điện tử điều khiển tích hợp, giao diện A1 hoặc F1 cho loại 4WRAE
▶ Truyền động bằng các cuộn dây điện từ tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời
▶ Control electronics for type 4WRA
Ứng dụng:
Các van định hướng tỷ lệ 4/2 và 4/3 chiều dòng 4WRAE-2X được thiết kế như các bộ phận vận hành trực tiếp để lắp tấm phụ. Van định hướng tỷ lệ 4WRA 6 W30-2X được sử dụng để kiểm soát dòng chảy và hướng của chất lỏng thủy lực.
Van tỷ lệ 4WRAE 10 W1-60-2X về cơ bản bao gồm: Vỏ (1) với bề mặt lắp Ống điều khiển (2) với lò xo nén (3), Đế từ (4) với ren trung tâm, Van điện tử tích hợp tùy chọn (5).
HD-4WRA(E)...2X/...
Khi các cuộn dây điện từ (4) không được cấp điện, ống điều khiển (2) được giữ ở vị trí trung tâm bằng lò xo nén (3).
Kích hoạt trực tiếp ống điều khiển (2) bằng cách cấp điện cho một bộ điện từ tỷ lệ. Ví dụ: điều khiển điện từ "b" (4). Ống điều khiển (2) được di chuyển sang trái theo tỷ lệ với tín hiệu điện đầu vào. Hình thức kết nối P với A và B với T thông qua các mặt cắt ngang giống như lỗ có đặc tính dòng chảy lũy tiến. Ngắt điện của điện từ (4). Ống điều khiển (2) được đưa về vị trí trung tâm bằng lò xo nén (3).
Cấu Tạo Van Định Hướng Tỷ Lệ 4WRA -2X
HD-4WRA(E)...A-2X
Về nguyên tắc, chức năng của phiên bản van này tương ứng với chức năng của loại van có 3 vị trí ống cuộn. Tuy nhiên, các van có 2 vị trí ống chỉ được lắp điện từ “a”. Thay vì điện từ tỷ lệ thứ 2, một phích cắm (5) được lắp cho NS 6 hoặc một nắp (5) cho NS 10.
Lưu ý đối với loại 4WRA 6..-2X/...
Cần tránh xả đường ống bể. Với các điều kiện lắp đặt thích hợp, cần lắp đặt một van áp suất ngược (áp suất ngược khoảng 0,2MPa).
