Nguyên tắc làm việc của Valve ZDC dựa trên cơ chế điều chỉnh và bù áp suất. Bộ bù áp suất trong đồng hồ ZDC thường được sử dụng cùng với van định hướng theo tỷ lệ WRZ để điều chỉnh dòng chảy bằng cách điều khiển mở cổng bướm ga, trong khi sử dụng bộ bù áp suất để giữ chênh lệch áp suất trước và sau hằng số cổng bướm ga, do đó đạt được bù tải. Điều này làm cho tốc độ của bộ truyền động không bị ảnh hưởng bởi thay đổi tải, cải thiện độ ổn định và độ chính xác của hệ thống.
| Kích cỡ | 10 | 16 | 25 |
| Dòng chảy (l/phút) | 85 | 150 | 325 |
| Trọng lượng (kg) | 3 | 3.5 | 8.9 |
| Pmax áp lực hoạt động (MPA) | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 đến 10 | ||
| Y | Lên đến 3. (chỉ khi được sử dụng với van hướng tỷ lệ được vận hành của cổng, othen theo 15) | ||
| Mức độ chứa | ≤20 (Đề xuất 10) | ||
Đặc trưng:
▶ Tải bù trong cổng P đến A hoặc P đến B thông qua van đưa đón tích hợp
▶ Phiên bản 2 chiều "P '
▶ Phiên bản 3 chiều "P T" (NS10-25)
▶ Kiểm soát dòng chảy khi làm việc cùng với van định hướng theo tỷ lệ
Ứng dụng:
Bộ bù áp suất đồng hồ ZDC được sử dụng rộng rãi trong máy móc luyện kim, máy móc luyện kim, máy móc luyện kim.
Các van ZDC bù áp suất đồng hồ là bộ bù áp suất trong máy đo trực tiếp của thiết kế 2 hoặc 3 chiều.
Chúng được sử dụng để bù tải làm bộ bù áp suất trong mét trong kênh P.
Các van này về cơ bản bao gồm vỏ (1), ống điều khiển (2), lò xo nén (3) với máy giặt lò xo (4) và nắp (5) với van đưa đón tích hợp (6).
Lò xo nén (3) giữ ống dẫn điều khiển (2) ở vị trí mở từ P1 đến P, khi chênh lệch áp suất P1 đến A1 hoặc P1 đến B1 nhỏ hơn 1,0 MPa.
Nếu chênh lệch áp suất vượt quá 1.o MPa, thì ống điều khiển (2) được di chuyển sang trái cho đến khi chênh lệch áp suất được khôi phục.

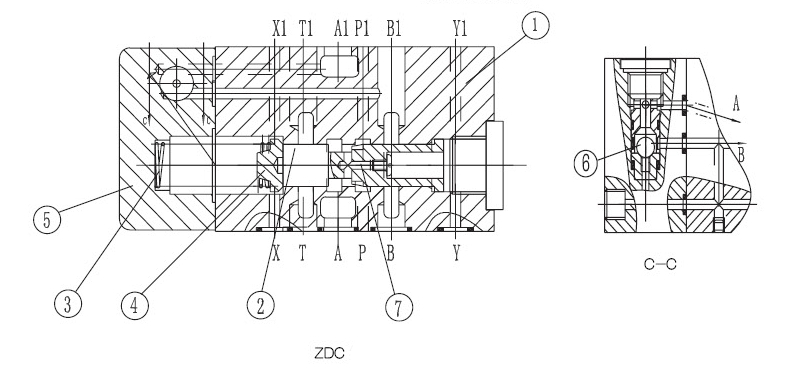

Cấu trúc của Bộ bù áp suất trong đồng hồ ZDC

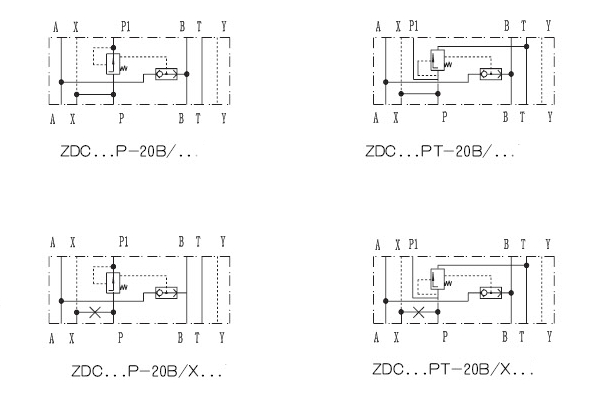

Biểu tượng của bộ bù áp suất đồng hồ ZDC
