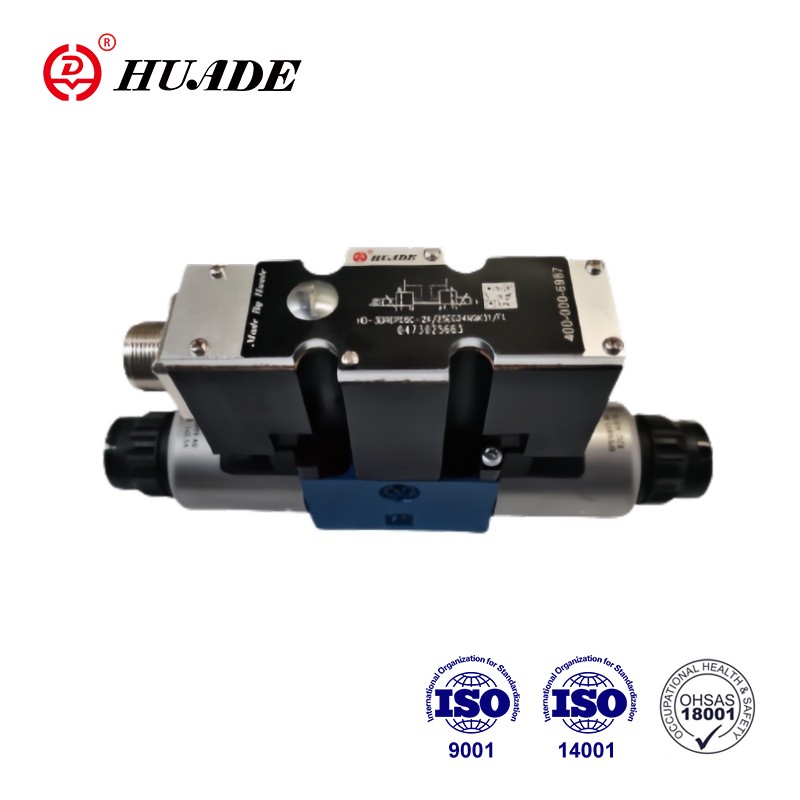

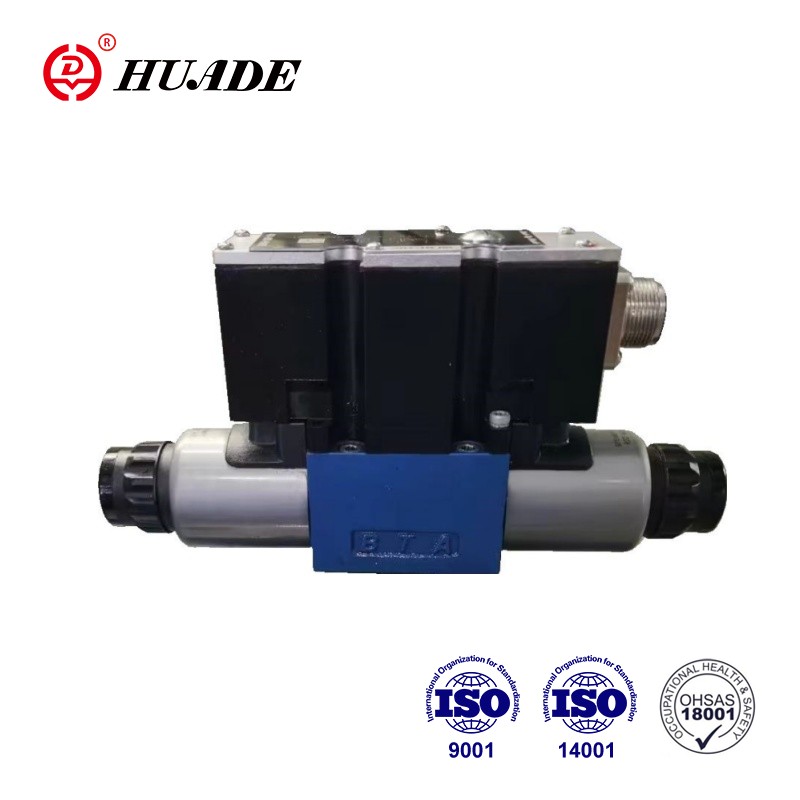

Van giảm áp 3 chiều loại 3DREP6-2X...được dẫn động trực tiếp bằng van điện từ tỷ lệ. Chúng chuyển đổi tín hiệu điện đầu vào thành tín hiệu đầu ra áp suất tỷ lệ. Các Solenoid tỷ lệ là các Solenoid DC pin ướt có thể điều khiển được với ren trung tâm và cuộn dây có thể tháo rời. Các cuộn dây điện từ được điều khiển tùy chọn thông qua thiết bị điện tử điều khiển bên ngoài (loại 3DREP-2X) hoặc bằng thiết bị điện tử điều khiển tích hợp (loại 3DREPE-2X).
| Thủy lực | |||
| Loại van | HD-3DREP | HD-3DREPE | |
| Phạm vi áp suất hoạt động MPa | Cảng P | 2 đến 10 cho giai đoạn áp suất 1.6 | |
| 3 đến 10 cho giai đoạn áp suất 2,5 | |||
| 5 đến 10 cho giai đoạn áp suất 4,5 | |||
| Cảng T | 0 đến 3 | ||
| Lưu lượng tối đa L/phút | 15(△p=5MPa) | ||
| Độ mịn của bộ lọc (μm) | 20 (tốt nhất là 10) | ||
| Độ trễ (%) | 5 | ||
| Độ chính xác lặp lại (%) | 11 | ||
| Độ nhạy phản hồi (%) | .50,5 | ||
| Chất lỏng áp suất | Dầu khoáng hoặc este phốt phát | ||
| Phạm vi độ nhớt mm2/S | 20~ 380 | ||
| Phạm vi nhiệt độ chất lỏng áp suất ( oC) | -20~+80 | ||
| Trọng lượng (Kg) | 2 | 2.2 | |
| Điện | |||
| Dữ liệu điện, điện từ | |||
| Loại van | HD-3DREP | HD-3DREPE | |
| Loại điện áp | DC | DC | |
| Điện áp danh định (V) | 24 | ||
| Dòng điện tối đa (A) | 1.5 | 2.5 | |
| Điện trở cuộn dây điện từ (Ω) | Giá trị lạnh ở 20oC | 4.8 | 2 |
| Giá trị Max.warm | 7.2 | 3 | |
| Nhiệm vụ (%) | 100 | ||
| Nhiệt độ cuộn dây oC | lên tới 150 | ||
| Sự bảo vệ | IP65 | ||
| Điện, điện tử điều khiển | |||
| Bộ khuếch đại | HD-VT-VSPA2-50-1X/T1(Với 1 thời gian tăng tốc) | điện tử điều khiển tích hợp | |
| HD-VT-VSPA2-50-1X/T5(Với 5 lần tăng tốc) | |||
| điện áp cung cấp | Điện áp danh định VDC | 24 | |
| Giá trị giới hạn dưới V | 19 | ||
| Giá trị giới hạn trên V | 35 | ||
| mức tiêu thụ hiện tại | Imax A | 1.8 | |
| Dòng xung A | 4 | ||
Đặc trưng:
► Van tỷ lệ được điều khiển trực tiếp để kiểm soát áp suất và hướng của dòng chảy
►Được kích hoạt thông qua các cuộn dây điện từ tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời
►Ghi đè bằng tay, tùy chọn
►Ống điều khiển tập trung vào lò xo
►Loại HD-3DREPE tích hợp thiết bị điện tử, giao diện A1
▶Thiết bị điện tử điều khiển bên ngoài dành cho loại HD-3DREP:
▶Bộ khuếch đại analog loại HD-VT-VSPA2-50-1X/...ở định dạng Eurocard
►Bộ khuếch đại kỹ thuật số loại HD-VT-VSPD-1-1X/. ..ở định dạng Eurocard
▶Bộ khuếch đại điện loại HD-VT-11118 thiết kế theo module
► Van và thiết bị điện tử điều khiển tỷ lệ từ một nguồn duy nhất
Ứng dụng:
Van giảm áp tỷ lệ 3DREP6-2X được sử dụng rộng rãi trong điều khiển tự động hệ thống thủy lực trong nhiều ngành công nghiệp khác nhau như máy công cụ, công nghiệp nhẹ, luyện kim, v.v.
Van chủ yếu bao gồm: điện từ (5 và 6), vỏ (1), ống điều khiển (2) với ống đo áp suất (3 và 4) và thiết bị điện tử van tích hợp tùy chọn (7).
Khi các cuộn dây điện từ (5 và 6) không được cấp điện, ống điều khiển (2) được giữ ở vị trí trung tâm bằng lò xo nén. Ống điều khiển (2) được kích hoạt trực tiếp khi một trong các cuộn dây điện từ được cấp điện.
Ví dụ. bằng cách cấp điện cho điện từ (5): ống đo áp suất (3) và ống điều khiển (2) di chuyển sang phải theo tỷ lệ với tín hiệu điện đầu vào. Việc kết nối từ P đến B và A đến T thông qua mặt cắt dạng lỗ có đặc tính dòng chảy lũy tiến.
Ngắt điện của điện từ (5): ống điều khiển (2) được đưa về vị trí trung tâm bằng lò xo nén. Ở vị trí giữa, các kết nối A và B với T được mở, do đó chất lỏng áp suất có thể chảy tự do vào bể. Một tay tùy chọn ghi đè (9 hoặc 10), giúp có thể di chuyển ống điều khiển (2) mà không cần cấp điện cho bộ điện từ.
Chức năng của phiên bản van 2 vị trí này về cơ bản giống như phiên bản van 3 vị trí chuyển mạch.
Tuy nhiên, van 2 vị trí chỉ được lắp với điện từ 5 hoặc 6. Một phích cắm (11) được lắp vào vị trí của điện từ thứ hai
Ký hiệu của Van giảm áp tỷ lệ 3DREP6-2X
