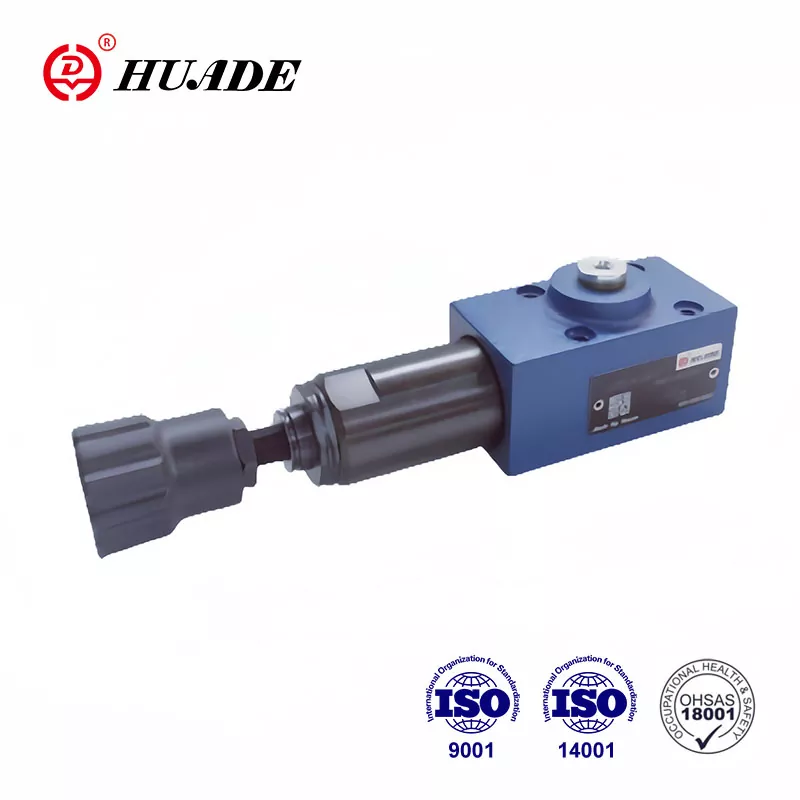

Van tuần tự áp suất DZ 6 DP

Loại van DZ 6 DP là loại van tuần tự áp suất vận hành trực tiếp. Thông qua hai lần hợp tác lâu dài và sâu sắc với Rexroth, van áp suất thủy lực Huade® có thể sánh ngang với Rexroth về hiệu suất. Van tuần tự áp suất này có thể được sử dụng rộng rãi trong hệ thống thủy lực của máy nâng và vận chuyển, máy xây dựng, xe công nghiệp, máy công cụ, tàu thủy, luyện kim và các thiết bị khác.

Thông số sản phẩm Van tuần tự áp suất DZ 6 DP

Tính năng sản phẩm và ứng dụng của Van tuần tự áp suất DZ 6 DP

Đặc trưng:

► Để gắn tấm phụ

► 5 giai đoạn áp suất

▶ 4 Yếu tố điều chỉnh:

. Núm xoay

. Vít đầu lục giác có nắp bảo vệ,

Núm xoay có thể khóa với thang đo

Núm xoay có thang đo

► Van một chiều, tùy chọn

► Kiểu lắp theo DIN 24 340, form A, ISO 4401 và CETOP - RP 121H

Ứng dụng:

Van tuần tự áp suất DZ 6 DP được sử dụng để kết nối phụ thuộc vào áp suất của hệ thống thứ hai.

Mặt cắt và ký hiệu Van tuần tự áp suất DZ 6 DP

Việc cài đặt áp suất tuần tự được thực hiện thông qua bộ phận điều chỉnh (4).

Lò xo (3) giữ ống điều khiển (2) ở vị trí trung tính, van bị chặn. Áp suất trong kênh P hiện diện ở bề mặt ống chỉ của ống điều khiển (2) đối diện với lò xo (3) thông qua đường điều khiển (6).

Nếu áp suất trong kênh P đạt đến giá trị cài đặt của lò xo (3), ống điều khiển (2) được di chuyển sang trái và kết nối P với A được mở. Hệ thống tại kênh A được kết nối mà không giảm áp suất ở kênh P.

Tín hiệu điều khiển bắt nguồn từ bên trong thông qua đường điều khiển (6) từ kênh P hoặc bên ngoài qua cổng B (X).

Tùy thuộc vào việc sử dụng van, đường xả dầu rò rỉ ra bên ngoài qua cổng T(Y) hoặc bên trong qua A.

cấu trúc của DZ 6 DP 1 -50B

Ký hiệu của DZ 6 DP-10B
