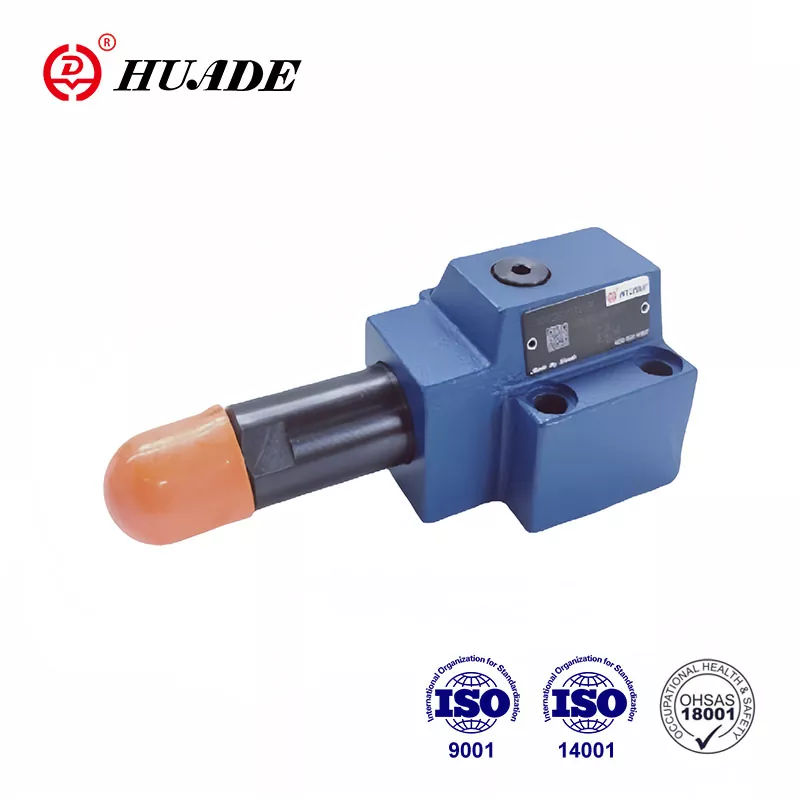

Van tuần tự áp suất loại DZ 10 DP là loại van tuần tự áp suất vận hành trực tiếp. Nó được sử dụng để giải trình tự phụ thuộc vào áp suất của hệ thống thứ hai. Nó được bán rộng rãi ở Trung Quốc và nước ngoài với chất lượng cao và giá thấp hơn. Van tuần tự áp suất Huade® hoàn toàn tuân thủ các tiêu chuẩn quốc tế trong ngành thủy lực. Bằng cách giới thiệu công nghệ Rexroth tiên tiến, van thủy lực Huade® tương thích với Rexroth về hiệu suất.
|
Dữ liệu kỹ thuật |
|
|
Áp suất đầu vào, cổng P, B (X) (MPa) |
lên tới 31,5 |
|
Áp suất đầu ra, cổng A (MPa) |
đến 21,0 |
|
Áp suất ngược, cổng T (MPa) |
đến 16,0 |
|
Lưu lượng tối đa cho phép (L/phút) |
đến 80 |
|
chất lỏng |
Dầu khoáng (đối với phốt NBR) hoặc este phốt phát (đối với phốt FPM) |
|
Phạm vi độ nhớt (mm ²/s) |
10~800 |
|
Phạm vi nhiệt độ chất lỏng (oC) |
-30 đến +80 |
|
Độ sạch của chất lỏng (um) |
Độ sạch của chất lỏng Mức độ nhiễm bẩn tối đa cho phép của chất lỏng đối với NAS 1638 Loại 9 |
|
Lưu lượng tối đa (L/phút) |
lên tới 80 |
Đặc trưng:
► Để gắn tấm phụ
► 4 mức áp suất
▶ 4 yếu tố điều chỉnh:
. Núm xoay
. Tay áo có hình lục giác và nắp bảo vệ
. Núm xoay có thể khóa với thang đo
. Núm xoay có thang đo
► Có kết nối đồng hồ đo áp suất
► Van một chiều, tùy chọn
► Kiểu lắp theo DIN 24 340, form D, ISO 5781 và CETOP - RP 121H
Ứng dụng:
Van tuần tự áp suất DZ 10 DP này có thể được sử dụng rộng rãi trong các hệ thống thủy lực của máy nâng và vận chuyển, máy xây dựng, xe công nghiệp, máy công cụ, tàu thủy, luyện kim và các thiết bị khác.
Áp suất tuần tự được đặt thông qua bộ phận điều chỉnh (1).
Lò xo nén (2) giữ ống điều khiển (3) ở vị trí khởi động, van đóng lại. Áp suất ở cổng A hiện diện tại khu vực piston của ống điều khiển (3) đối diện với lò xo nén (2) thông qua đường điều khiển (4). Khi áp suất đạt đến giá trị cài đặt trên lò xo nén (2), ống điều khiển (3) được di chuyển và mở kết nối A đến B. Hệ thống được kết nối với cổng B được sắp xếp theo trình tự mà áp suất ở kênh A không giảm.
Tín hiệu điều khiển được lấy qua đường điều khiển (4) từ cổng A hoặc bên ngoài thông qua kết nối X.
Tùy thuộc vào ứng dụng của van, dầu xả rò rỉ có thể được truyền ra bên ngoài thông qua kết nối Y hoặc bên trong qua kết nối B.
cấu trúc của DZ 10 DP 1 -40B
Ký hiệu của DZ 10 DP-10B
