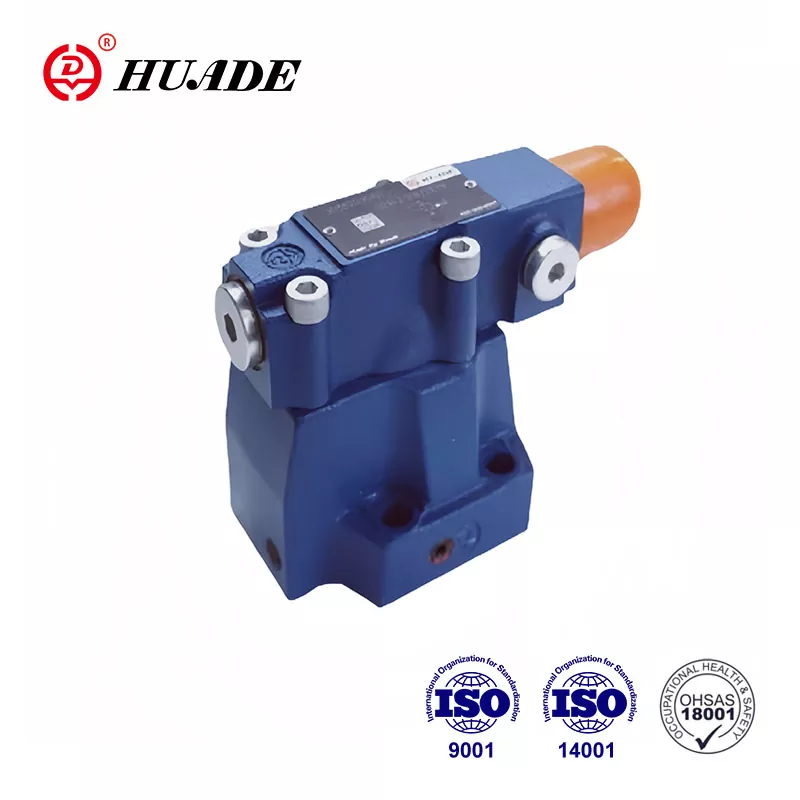

Van tuần tự áp suất DZ

Van tuần tự vận hành bằng thí điểm DZ được sử dụng để chuyển mạch tuần tự phụ thuộc vào áp suất của các mạch thứ cấp. Van thủy lực Huade® luôn đạt tiêu chuẩn quốc tế. Van áp suất Huade® giành được sự công nhận rộng rãi trên thị trường và sự tin tưởng của người dùng chủ yếu nhờ chất lượng cao và giá tương đối thấp hơn. Nhà máy rất chú trọng đến chất lượng sản phẩm và giới thiệu các máy sản xuất tiên tiến từ khắp nơi trên thế giới.

Thông số sản phẩm của Van tuần tự áp suất DZ

Tính năng sản phẩm và ứng dụng của Van tuần tự áp suất DZ

Đặc trưng:

► Để gắn tấm phụ

▶ 4 yếu tố điều chỉnh

.Núm xoay

. Tay áo có hình lục giác và nắp bảo vệ

. Núm xoay có thể khóa với thang đo

. Núm xoay có thang đo

► 4 mức áp suất

► Van một chiều, tùy chọn

► Kiểu lắp theo DIN 24 340, form D, ISO 5781 và CETOP - RP 121H

Ứng dụng:

Van áp suất loại DZ là van tuần tự áp suất được vận hành thí điểm. Chúng được sử dụng để chuyển đổi trình tự phụ thuộc áp suất của mạch thứ hai.

Mặt cắt và ký hiệu Van tuần tự áp suất DZ

Các van tuần tự áp suất về cơ bản bao gồm van chính (1) với ống đệm chính (7) và

van thí điểm (2) với bộ phận điều chỉnh áp suất và van kiểm tra (3), tùy chọn.

Chức năng của van thay đổi tùy theo cấu hình xả dầu thí điểm:

Van tuần tự loại DZ. 50B/..

(Dây điều khiển 4.1, 12 và 13 mở; dây điều khiển 4.2, 14 và 15 cắm)

Áp suất ở dòng A tác dụng lên ống dẫn hướng (5) trong van điều khiển (2) thông qua đường điều khiển (4.1).

Đồng thời, nó tác động lên phía lò xo của ống chính (7) thông qua lỗ (6). Khi

áp suất vượt quá giá trị cài đặt ở lò xo (8), piston dẫn hướng (5) bị di chuyển so với lò xo (8).

Tín hiệu được lấy bên trong từ cổng A thông qua đường điều khiển (4.1).

Chất lỏng ở phía lò xo của piston chính (7) hiện chảy đến cổng B thông qua lỗ (9), vùng điều khiển (10) và các đường điều khiển (11) và (12). Hiện tại có sự sụt giảm áp suất ở ống cuộn chính (7), kết nối từ cổng A đến cổng B mở duy trì áp suất đặt ở lò xo (8). Dầu rò rỉ ở piston dẫn hướng (5) được dẫn đến cổng B bên trong thông qua đường điều khiển (13). Một van một chiều tùy chọn (3) có thể được lắp cho dòng hồi lưu tự do từ cổng B đến A.

Loại van tuần tự DZ...50B/...X..

(Dây điều khiển 4.2, 12 và 13 mở; dây điều khiển 4.1, 14 và 15 cắm)

Chức năng của van này về cơ bản giống như van DZ--50B/.

Tuy nhiên, trên loại van tuần tự áp suất DZ...50B/...X... tín hiệu được cung cấp bên ngoài bởi

phương tiện của đường điều khiển (4.2).

Loại van tuần tự DZ...50B/...Y.

(Dòng điều khiển 4.1, 12 và 14 hoặc 15 mở; dòng điều khiển 4.2 và 13 đã cắm)

Chức năng của van này về cơ bản giống như loại van DZ...50B/... Tuy nhiên, đối với loại DZ. .50B/...Y... rò rỉ ở piston dẫn hướng (5) phải được xả không có áp suất về bể qua đường ống (14) hoặc (15). Dầu thí điểm được đưa đến cổng B qua đường ống (12).

Loại van tuần tự DZ...50B/...XY..

(Dòng điều khiển 4.2, 14 hoặc 15 mở; dòng điều khiển 4.1, 12 và 13 đã cắm)

Áp suất ở cổng X tác dụng lên piston dẫn hướng (5) trong van dẫn hướng (2) thông qua đường điều khiển (4.2). Đồng thời

áp suất thời gian ở cổng A tác dụng lên phía lò xo của ống chính (7) thông qua lỗ (6). Khi

áp suất ở cổng X vượt quá giá trị đặt ở lò xo (8), piston dẫn hướng (5) bị di chuyển so với lò xo (8). Khi piston dẫn hướng (5) di chuyển ngược lại với lò xo (8), chất lỏng có thể đi từ phía chịu tải bằng lò xo của ống chính (7) vào buồng lò xo (17) của van dẫn hướng (2) qua lỗ (9)

và đường (16) và áp suất bị phá vỡ ở phía lò xo của ống chính (7).

Do đó, chất lỏng có thể đi từ cổng A đến cổng B với tổn thất áp suất tối thiểu. Dầu dẫn hướng trong buồng lò xo (17) phải được xả vào bể mà không có áp suất qua đường ống (14) hoặc (15). Một van một chiều tùy chọn (3) có thể được lắp cho dòng hồi lưu tự do từ cổng B đến A.

cấu tạo của DZ...50B/210...

Ký hiệu của DZ...50B
