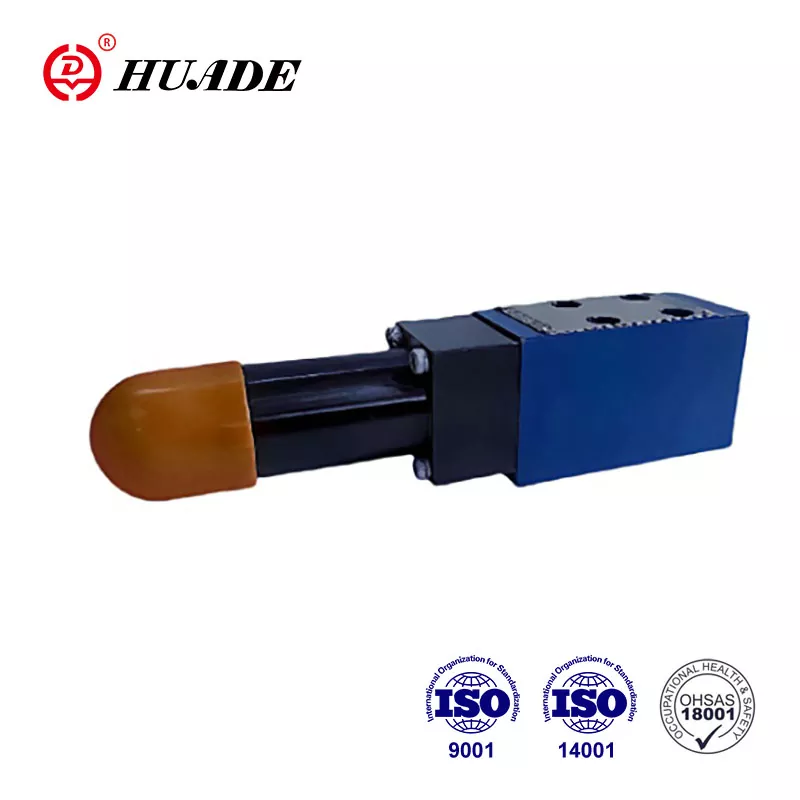

Van trình tự áp suất DZ 5 DP được sử dụng để trực tiếp dầu đến hệ thống thứ hai ở áp suất đặt.
Do giới thiệu công nghệ tiên tiến của Rexroth, Van thủy lực Huade® tương thích với Rexroth về hiệu suất và chất lượng. Giá cả hợp lý hơn. Nhà máy có thiết bị sản xuất tiên tiến và các hệ thống thử nghiệm nghiêm ngặt từ khắp nơi trên thế giới để đảm bảo hiệu suất vượt trội của các sản phẩm.
|
Dữ liệu kỹ thuật |
|
|
Áp lực đầu vào, cổng P, B (x） (MPA) |
lên đến 210; không có van không quay trở lại tới 31,5 |
|
Áp lực đầu ra, Cổng A (MPA) |
đến 31,5 |
|
Áp lực trở lại, Cổng T (MPA) |
đến 6.0 |
|
Max.Permissible Flow (L/Min) |
đến 30 |
|
Chất lỏng |
Dầu khoáng (đối với niêm phong NBR) hoặc este phosphate (đối với con dấu FPM) |
|
Phạm vi độ nhớt (mm ²/s) |
10 ~ 800 |
|
Phạm vi nhiệt độ chất lỏng (℃) |
-30 lên đến +80 |
|
Chất lỏng sạch (um) |
Chất lỏng làm sạch mức độ ô nhiễm tối đa cho phép của chất lỏng đến NAS 1638 Lớp 9 |
Đặc trưng:
▶ Đối với việc gắn tấm con
▶ Gắn mặt bích phía trước
▶ 5 Phạm vi áp lực
▶ 4 Các yếu tố cài đặt khác nhau
. Núm xoay
. Tay áo với hình lục giác và nắp bảo vệ
. Núm xoay có thể khóa với tỷ lệ
. Núm xoay với tỷ lệ
▶ Van không trả lại tùy chọn
▶ Mẫu gắn vào DIN 24 340, Form C cho các bảng phân nhóm
Ứng dụng:
Van trình tự áp suất DZ 5 DP này có thể được sử dụng rộng rãi trong các hệ thống thủy lực của máy móc nâng và vận chuyển, máy móc xây dựng, xe công nghiệp, dụng cụ máy móc, tàu, luyện kim và các thiết bị khác.
1.
Van Loại DZ 5 DP là van trình tự hoạt động trực tiếp. Các van thuộc loại này bao gồm về cơ bản là vỏ (1), cuộn dây điều khiển (2), lò xo (3) và phần tử cài đặt áp suất (4) và van không hoàn nguyên (5) nếu được yêu cầu.
Áp suất mà van đi qua dầu được đặt ở phần tử cài đặt áp suất (4). Lò xo (3) giữ ống điều khiển (2) ở vị trí bắt đầu và van vẫn đóng. Áp lực trong cổng P đi qua khoan (6) và Jet (7) trên khu vực vận hành ống chỉ ở đầu đối diện với lò xo điều khiển (3).
Khi áp suất trong cổng P đạt đến giá trị đã đặt, ống dẫn di chuyển vào lò xo để kết nối cổng P với cổng A.
Tín hiệu cho điều này đi qua nội bộ thông qua việc khoan (6) từ cổng P.
Dầu hiện được chuyển đến hệ thống được kết nối với Cảng A, nhưng áp lực trong Cảng P không giảm.
Dầu thí điểm cũng có thể được cho ăn bên ngoài thông qua cổng B (x).
Tùy thuộc vào ứng dụng của van, trở về dầu thí điểm có thể được ở bên ngoài thông qua cổng t (y) hoặc bên trong.
Để cho phép lưu lượng dầu tự do của dầu từ cổng A đến cổng P, van không quay lại (5) có thể được bao gồm nếu được yêu cầu.
Cấu trúc của DZ5DP-3-10B
Biểu tượng của DZ 5 DP-10B
