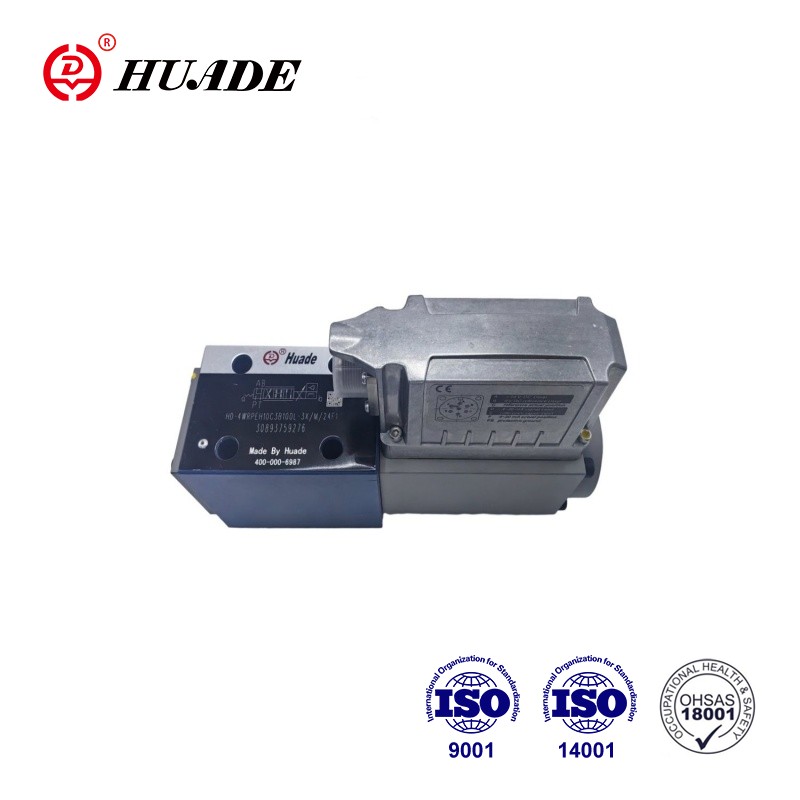

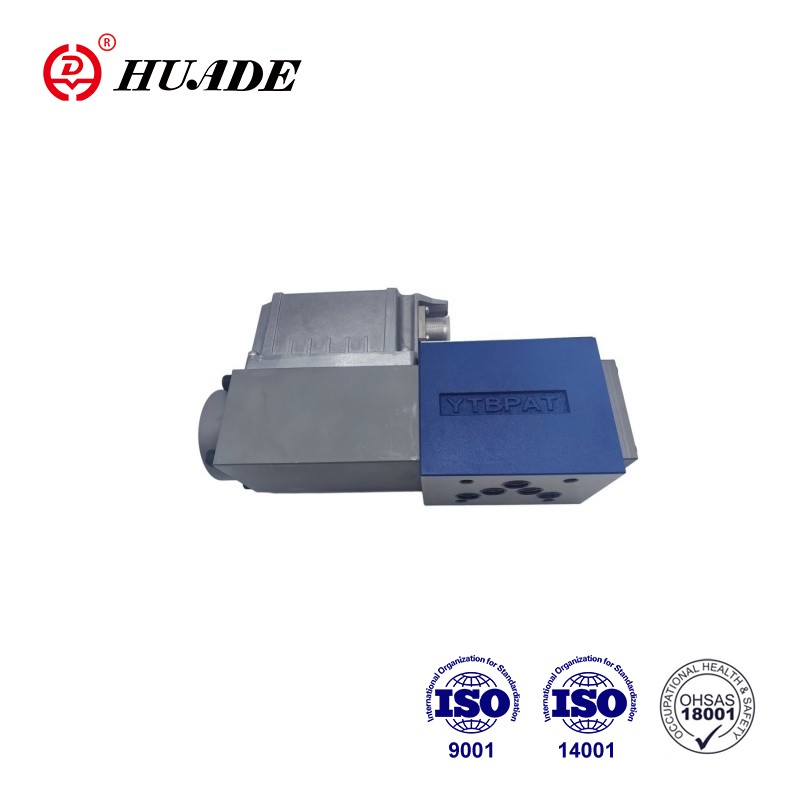

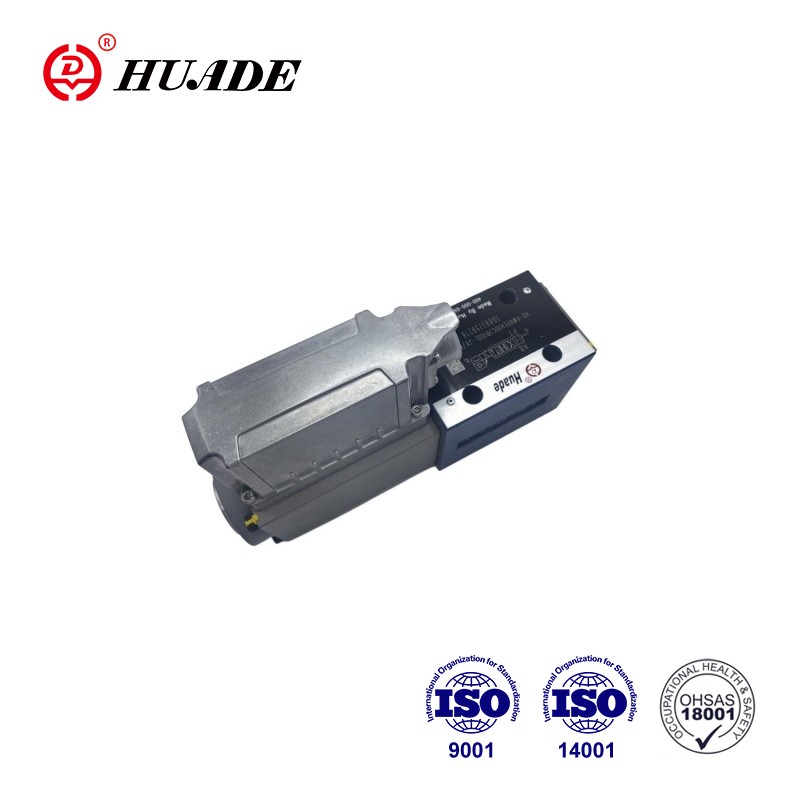

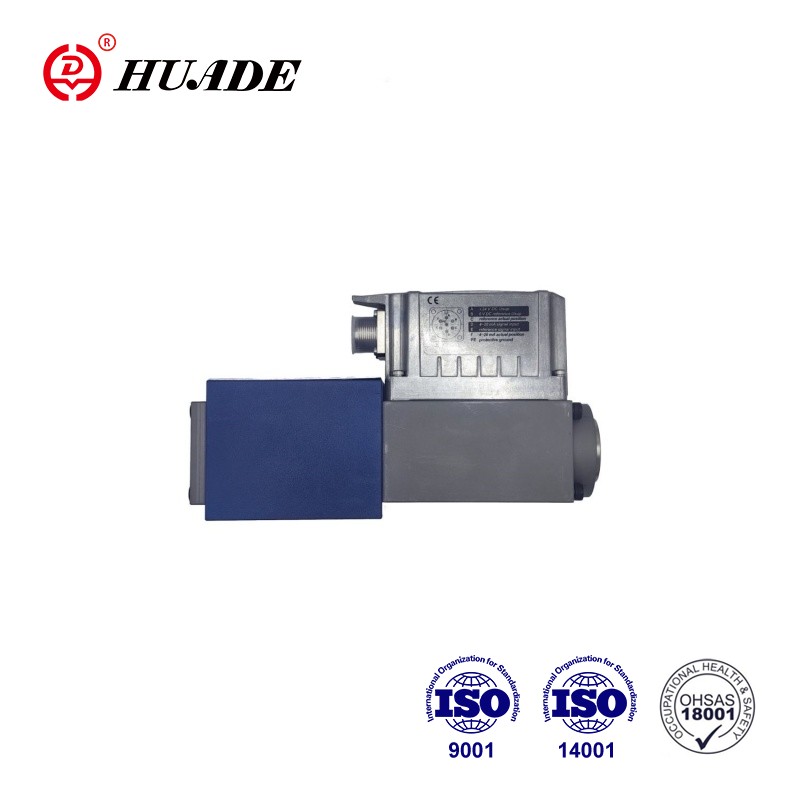

Van 4WRPEH 10- 3X là van điều khiển hướng tác động trực tiếp với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE). 4WRPEH 10- 3X là van gắn trên tấm phụ có độ chính xác phản hồi cao và phù hợp với điều khiển vị trí, tốc độ và áp suất có độ chính xác cao. Nguyên lý làm việc của van tỷ lệ servo tác động trực tiếp có thể được tóm tắt như sau: lõi van được điều khiển trực tiếp bằng lực điện từ để đạt được sự kiểm soát chính xác lưu lượng và áp suất chất lỏng.
| Dữ liệu kỹ thuật | ||
| Tổng quan | ||
| Loại kết nối | Gắn tấm phụ | |
| Mẫu chuyển | ISO 4401-05-04-0-05 | |
| Trọng lượng (kg) | 7.1 | |
| Vị trí lắp đặt | Bất kì | |
| Phạm vi nhiệt độ môi trường xung quanh (° C) | –20 … +60 | |
| Nhiệt độ vận chuyển (° C) | –30 … +80 | |
| Thời gian lưu trữ tối đa (Năm) | 1 | |
| Độ ẩm tương đối tối đa (không ngưng tụ) (%) | 95 | |
| Cấp bảo vệ theo EN 60529 | IP65 (nếu sử dụng đầu nối giao phối phù hợp và được gắn chính xác) | |
| Nhiệt độ bề mặt tối đa (° C) | 150 | |
| Giá trị MTTFD theo EN ISO 13849 (Năm) | 150 (chi tiết xem bảng dữ liệu 08012) | |
| Các thử nghiệm của nó theo DIN EN 60068-2-6 | 10 ... 2000 Hz / tối đa 10 g / 10 chu kỳ / 3 trục | |
| Kiểm tra tiếng ồn theo DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g đỉnh / 30 phút. / 3 trục | |
| Sốc vận chuyển theo DIN EN 60068-2-27 | 15 g / 11 ms / 3 lần sốc / 3 trục | |
| Sốc theo DIN EN 60068-2-27 | 35 g / 6 ms / 1000 lần va đập / 3 trục | |
| Sự phù hợp | ► CE theo chỉ thị EMC 2014/30/EU, được kiểm nghiệm theo | EN 61000-6-2 và EN 61000-6-3 |
| ▶ Chỉ thị RoHS | 2011/65/EU | |
| thủy lực | |||
| Áp suất vận hành tối đa | ► Cổng A, B, P (thanh) | 350 | |
| ► Cổng T (thanh) | 250 | ||
| Chất lỏng thủy lực | Xem bảng ở trang 7 | ||
| Phạm vi độ nhớt | ▶ Khuyến nghị (mm2/S) | 20 … 100 | |
| ► Tối đa cho phép (mm2/S) | 10 … 800 | ||
| Phạm vi nhiệt độ chất lỏng thủy lực (chảy qua) (° C) | -20 … +70 | ||
| Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực; cấp độ sạch theo tiêu chuẩn ISO 4406 (c) | Lớp 18/16/13 | ||
| Lưu lượng định mức (∆p= 35 bar trên mỗi cạnh điều khiển) (L/phút) | 50 | 100 | |
| Hạn chế sử dụng (∆p) liên quan đến việc chuyển sang trạng thái an toàn dự phòng (các giá trị áp dụng cho cạnh tổng) | ► Ký hiệu C3, C5, C (thanh) | 350 | 140 |
| ► Ký hiệu C1, C4 (thanh) | 250 | 100 | |
Đặc trưng:
▶Thiết kế chắc chắn và đáng tin cậy đã được chứng minh
►Vị trí an toàn - không an toàn của ống điều khiển trong điều kiện tắt
▶Tiết kiệm năng lượng - không cần dùng dầu thử nghiệm
▶Chất lượng cao - ống điều khiển và ống bọc ở chất lượng servo
►Linh hoạt - thích hợp cho việc kiểm soát vị trí, vận tốc và áp suất
►Chính xác - độ nhạy phản hồi cao và ít độ trễ
►Giao diện IO-Link, tùy chọn
►Giao diện IO-Link, tùy chọn. Sử dụng van với
IO-Link là phần tử tắt lên đến loại 3,
PL d theo EN 13849-1.
Ứng dụng:
Van servo định hướng tỷ lệ 4WRPEH10-3X được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp, máy móc kỹ thuật và kỹ thuật hàng hải.
Cài đặt
Van phản ứng cao HD-4WRPEH chủ yếu bao gồm:
► Vỏ van có ống điều khiển và ống bọc trong servo
chất lượng (1)
► Điều khiển điện từ bằng bộ chuyển đổi vị trí (2)
(tùy chọn với màng bảo vệ điện tử (6))
▶ Thiết bị điện tử trên bo mạch (OBE) (3) với giao diện analog hoặc IO-Link (4) (tùy chọn với bộ giảm chấn
tấm (5))
Chức năng
Thiết bị điện tử tích hợp (OBE) so sánh giá trị lệnh được chỉ định với giá trị thực của vị trí. Trong trường hợp có sai lệch điều khiển, bộ điện từ hành trình sẽ được kích hoạt. Do lực điện từ thay đổi, ống điều khiển được điều chỉnh theo lò xo. Mặt cắt ngang của ống điều khiển/hành trình được điều khiển tương ứng với giá trị lệnh. Trong trường hợp đặt trước giá trị lệnh bằng 0, thiết bị điện tử sẽ điều chỉnh ống điều khiển dựa vào lò xo ở vị trí trung tâm. Trong điều kiện ngừng hoạt động, lò xo không bị căng đến mức tối đa và van ở vị trí an toàn.
Chức năng an toàn (Tắt IO-Link)
Bằng cách tắt điện áp cung cấp tại cổng chính IO-Link (Cổng loại B), chân 2 và 5, van IO-Link có thể được tắt một cách an toàn. Sau khi tắt điện áp cung cấp, ống điều khiển của van được đặt ở vị trí không an toàn.
Để đảm bảo điều kiện tiên quyết về thủy lực cho việc dừng an toàn, cũng phải xem xét sự chồng chéo của ống/ống điều khiển.
Sự chồng chéo đầy đủ được đảm bảo bởi các ký hiệu C3, C5, C4 và C1.
Việc ngắt an toàn không phải là một phần của van IO-Link và phải được tính đến trong thiết kế an toàn của máy móc.
Điều khiển đóng điện từ
Trong trường hợp xảy ra các lỗi sau, các cuộn dây điều khiển sẽ bị ngắt điện bởi thiết bị điện tử tích hợp (OBE) và ống điều khiển được đặt ở vị trí không an toàn:
► Giảm xuống dưới mức điện áp cung cấp tối thiểu
► Chỉ tại giao diện “F1”:
– Giảm xuống dưới giá trị lệnh hiện tại tối thiểu là 2 mA (bao gồm đứt cáp của đường giá trị lệnh (vòng lặp hiện tại))
► Chỉ tại giao diện "L1":
– Kích hoạt tính năng không hoạt động, gián đoạn liên lạc
(cơ quan giám sát)
– Trường hợp lỗi IO-Link nội bộ
► Chỉ tại giao diện “C6”:
– Ngoài ra, phát hành không hoạt động
Tấm giảm chấn “D”
Tấm giảm chấn (5) làm giảm khả năng tăng tốc
biên độ trên thiết bị điện tử trên tàu (tần số >300 Hz).
Để ý:
Không nên sử dụng tấm giảm chấn cho các ứng dụng chủ yếu có kích thích tần số thấp <300 Hz.
Màng bảo vệ điện tử “-967”
– Để ngăn chặn sự hình thành nước ngưng trong vỏ của thiết bị điện tử tích hợp (OBE), có thể sử dụng màng bảo vệ thiết bị điện tử (6).
Được khuyến nghị sử dụng ngoài các điều kiện tiêu chuẩn công nghiệp với độ ẩm không khí xung quanh cao và
thay đổi nhiệt độ theo chu kỳ đáng kể (ví dụ: ngoài trời).
Ký hiệu của Van servo định hướng tỷ lệ 4WRPEH 10-3X
