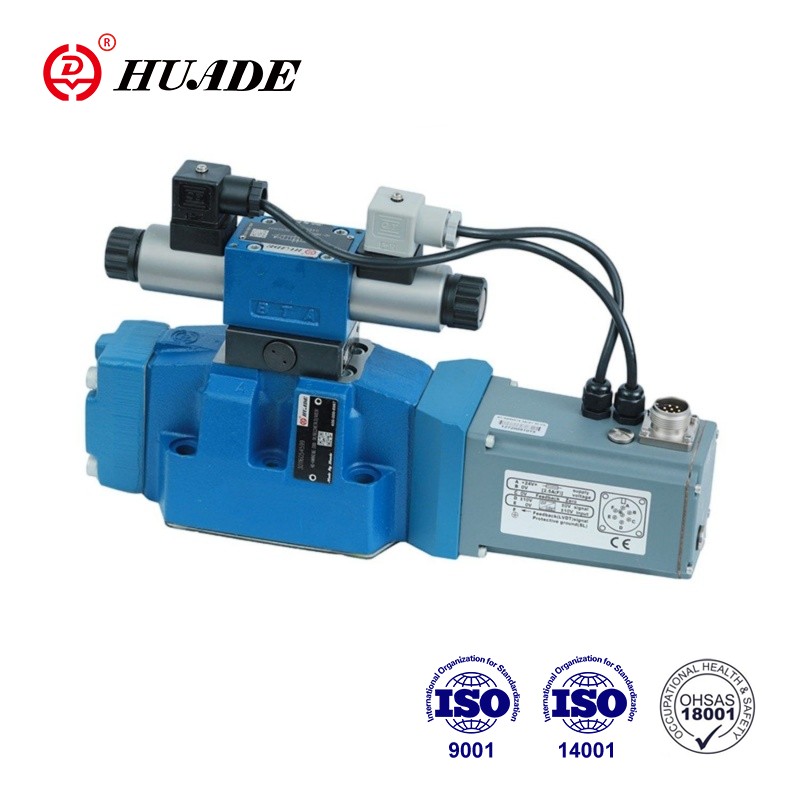

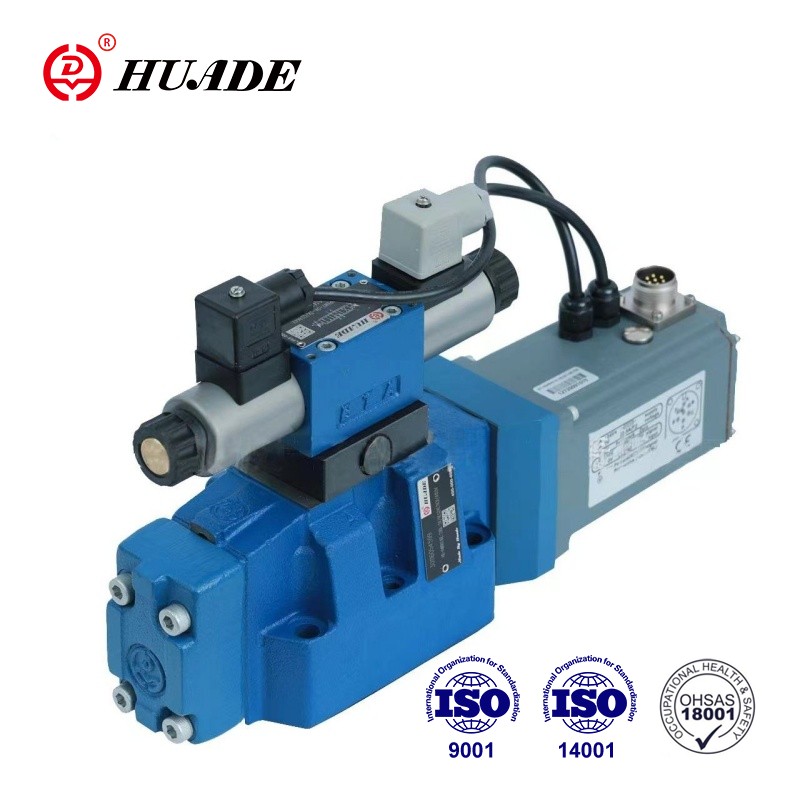

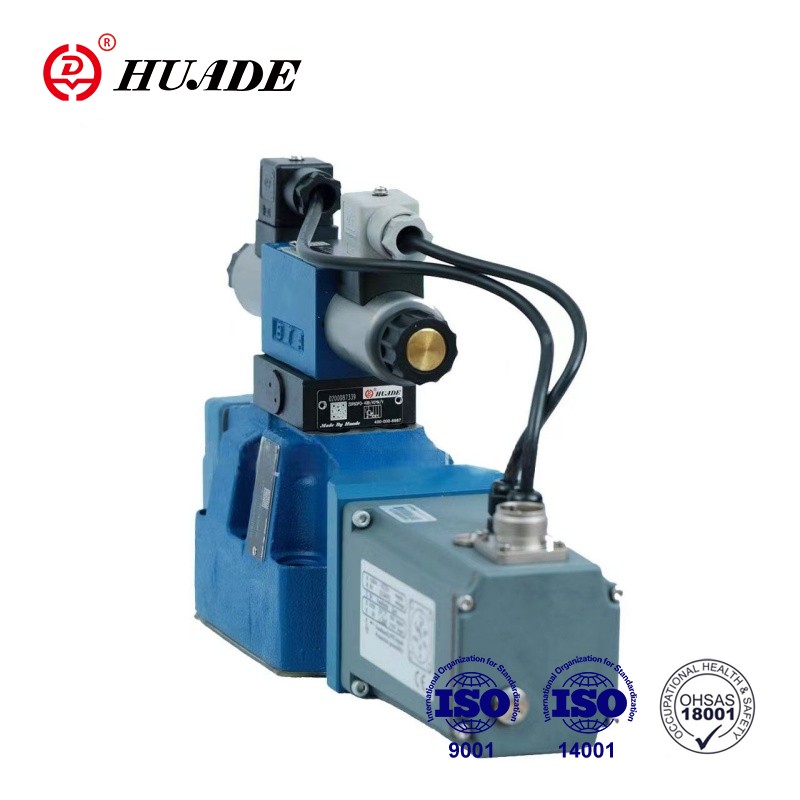

Van tỷ lệ loại 4WRTE là van điều khiển hướng vận hành bằng thí điểm với phản hồi vị trí điện, thiết bị điện tử tích hợp (OBE) và giám sát vị trí ống cuộn tùy chọn. Độ chính xác cao, phản ứng nhanh và khả năng điều khiển ổn định của van tỷ lệ WRTE-4X khiến nó trở thành bộ phận quan trọng trong nhiều hệ thống công nghiệp.
| Tổng quan | ||||||
| Kích cỡ | 10 | 16 | 25 | 27 | 32 | 35 |
| Trọng lượng (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Vị trí lắp đặt và thông tin vận hành | Tốt nhất là nằm ngang | |||||
| Phạm vi nhiệt độ môi trường xung quanh (° C) | -20..+50 | |||||
| Thời gian lưu trữ tối đa (Năm) | 1 *(nếu tuân thủ các điều kiện bảo quản; tham khảo hướng dẫn vận hành 07600-B) | |||||
| Giá trị MTTF theo EN ISO 13849 Năm | 150 (để biết thêm thông tin xem bảng dữ liệu 08012) | |||||
| Các thử nghiệm của nó theo DIN EN 60068-2-6 | 10..2000 Hz /tối đa 10 g/10 chu kỳ /3 trục | |||||
| Kiểm tra tiếng ồn theo DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g đỉnh/30 phút. /3 trục | |||||
| Sốc vận chuyển theo DIN EN 60068-2-27 | 15 g / 11 ms /3 cú sốc /3 con bò | |||||
| Nhiệt ẩm, theo chu kỳ, theo DIN EN 60068-2-30 | Biến thể 2 +25°C ... +55C, 90% ... 97% độ ẩm tương đối, 2 chu kỳ 24 giờ | |||||
Đặc trưng:
▶Thiết kế để nâng cao độ tin cậy và bảo mật
1. Tự động bù áp suất trong buồng điều khiển của sân khấu chính bằng van điều khiển thí điểm
2. Ống điều khiển của giai đoạn chính ở vị trí trung tâm của lò xo và/hoặc ở vị trí lệch
3. Tùy chọn với giám sát vị trí ống chỉ
►Linh hoạt - thích hợp cho việc kiểm soát vị trí, tốc độ và áp suất
►Chính xác - độ nhạy phản hồi cao và ít độ trễ
Ứng dụng:
van định hướng tỷ lệ WRTE-4X có thể được sử dụng rộng rãi trong hóa dầu, sản xuất ô tô, thiết bị thông minh, sản xuất điện, công nghiệp luyện kim và các ngành công nghiệp khác.
Van WRTE-4X về cơ bản bao gồm 3 cụm chính:
1. Vỏ (1) với ống điều khiển giai đoạn chính (2) và giám sát vị trí ống cuộn tùy chọn (13)
2.Thiết bị điện tử tích hợp (tùy chọn với màng bảo vệ điện tử (14)) với bộ chuyển đổi vị trí cảm ứng (3) của sân khấu chính
3. Van điều khiển phi công (4) với ống điều khiển/bộ ổ cắm (5), bộ chuyển đổi vị trí cảm ứng (6) và phản hồi áp suất cho vị trí trung tâm của ống điều khiển sân khấu chính (2).
Với các cuộn dây điện từ tỷ lệ đã khử năng lượng (7; 8), vị trí trung tâm của ống điều khiển giai đoạn chính (2) do lò xo định tâm (9) và phản hồi áp suất. Điều khiển ống điều khiển giai đoạn chính (2) thông qua van điều khiển thí điểm ( 4)→ ống điều khiển giai đoạn chính (2) được định vị theo cách quy định. Điều khiển ống điều khiển của van điều khiển thí điểm (4) bằng cách thay đổi lực điện từ của các ống điện từ tỷ lệ (7;8). Kết nối lệnh và giá trị thực tế trong thiết bị điện tử tích hợp. Dầu điều khiển cung cấp cho van điều khiển trục điều khiển bên trong qua cổng P hoặc bên ngoài qua cổng X Dầu trục điều khiển quay trở lại bên trong qua cổng T hoặc bên ngoài qua Y tới thùng chứa. Với giá trị lệnh O V, thiết bị điện tử sẽ điều khiển ống điều khiển sân khấu chính (2) ở vị trí trung tâm.
Biểu tượng của Van định hướng tỷ lệ WRTE-4X
