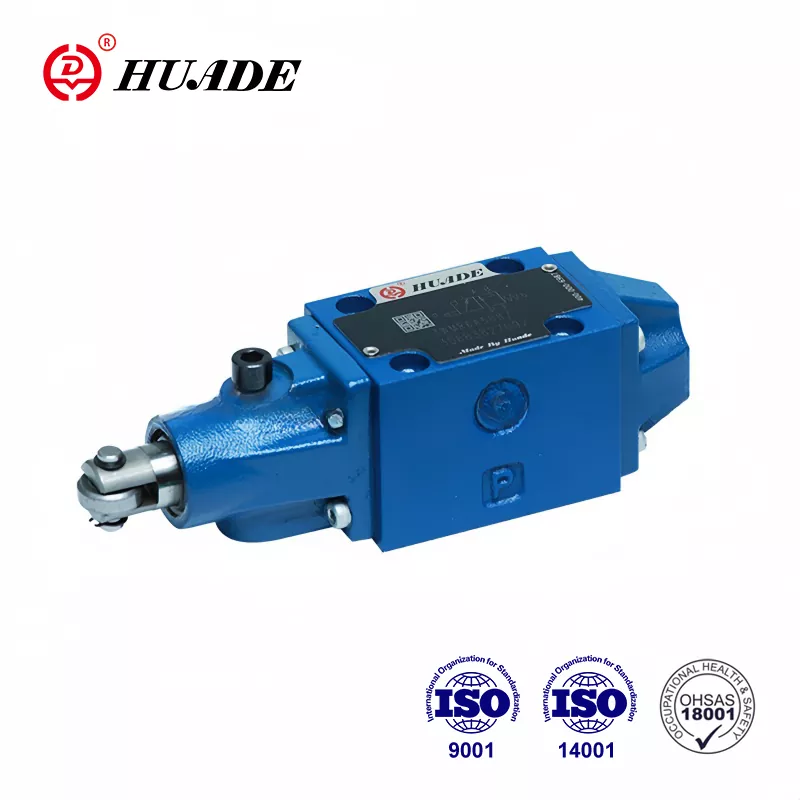

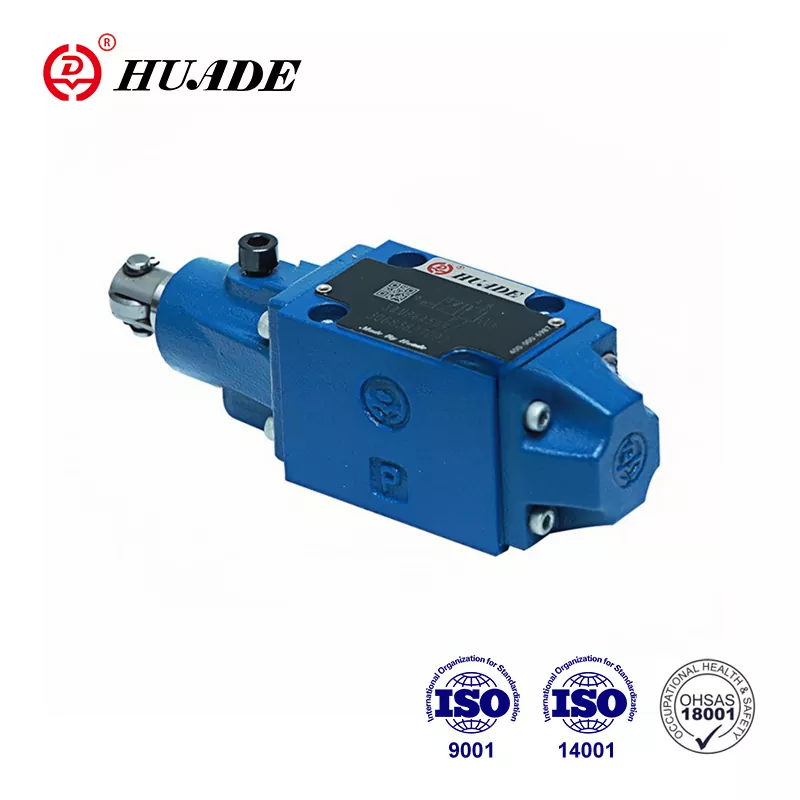

Khi máy móc công nghiệp cần thay đổi hướng một cách đáng tin cậy, dòng van điều khiển hướng WMR cung cấp một giải pháp đã được tin cậy trong nhiều thập kỷ. Các van vận hành cơ học này kiểm soát dòng chất lỏng thủy lực trong các hệ thống công nghiệp, xác định khi nào xi lanh mở rộng hoặc rút lại và khi động cơ quay tiến hoặc lùi.
Van WMR nổi bật vì nó hoạt động thông qua tác động cơ học thuần túy. Một con lăn hoặc pít tông được đẩy bởi một cam hoặc bộ phận chuyển động, làm dịch chuyển ống cuộn bên trong và chuyển hướng dòng dầu. Kết nối vật lý trực tiếp này có nghĩa là van phản ứng với vị trí thực tế của máy thay vì tín hiệu điện, khiến nó trở nên lý tưởng cho các ứng dụng mà độ tin cậy cơ học là quan trọng nhất.
Hiểu chức năng cơ bản
Van điều khiển hướng WMR hoạt động như một van ống được gắn trên một tấm phụ. Khi không có gì đẩy con lăn, lò xo hồi vị giữ ống ở vị trí trung lập. Khi một cam bên ngoài hoặc bộ phận cơ khí ép vào pít tông con lăn, ống trượt sẽ trượt bên trong thân van và kết nối các cổng khác nhau với nhau. Hành động này chuyển hướng chất lỏng thủy lực để dẫn động các bộ truyền động theo hướng mong muốn.
Triết lý thiết kế này tạo ra mối liên hệ trực tiếp giữa vị trí vật lý và tác động thủy lực. Máy công cụ, cần cẩu và thiết bị xử lý vật liệu sử dụng nguyên tắc này để đảm bảo các chuyển động diễn ra theo đúng trình tự. Van không thể chuyển đổi cho đến khi có vật gì đó di chuyển con lăn, điều này mang lại sự an toàn vốn có trong nhiều ứng dụng.
Thông số kỹ thuật quan trọng
Dòng van điều khiển hướng WMR có hai kích thước chính theo tiêu chuẩn ISO 4401. Tay cầm kích thước NG6 chảy tới 60 lít mỗi phút và áp suất lên tới 315 bar tại các cổng P, A và B. Kích thước NG10 cung cấp xếp hạng áp suất tương tự với khả năng lưu lượng cao hơn. Những thông số kỹ thuật này cho phép van hoạt động trong môi trường công nghiệp đòi hỏi khắt khe.
Nhiệt độ hoạt động dao động từ âm 20 độ C đến dương 80 độ C với phớt NBR tiêu chuẩn. Van chấp nhận chất lỏng thủy lực có độ nhớt từ 2,8 đến 500 mm vuông mỗi giây. Duy trì độ sạch của chất lỏng ở ISO 4406 Cấp 20/18/15 hoặc cao hơn giúp ngăn ngừa mài mòn bên trong và kéo dài tuổi thọ sử dụng.
Một hạn chế đòi hỏi phải chú ý trong quá trình thiết kế hệ thống. Cổng T, đưa chất lỏng trở lại bể, có giới hạn áp suất tiêu chuẩn là 60 bar. Trong khi các cổng làm việc chính dễ dàng xử lý áp suất 315 bar thì vượt quá 60 bar tại cổng T có thể làm hỏng phớt hoặc gây rò rỉ. Một số biến thể có thông số kỹ thuật cao tăng giới hạn này lên 210 bar đối với các ứng dụng có áp suất ngược cao hơn.
Cấu hình khác nhau cho các nhu cầu khác nhau
Dòng van điều khiển hướng WMR cung cấp nhiều cấu hình ống cuộn, thường được hiển thị dưới dạng ký hiệu thủy lực. Van bốn cổng, ba vị trí có thể giữ tất cả các cổng bị chặn ở trạng thái trung tính hoặc nó có thể kết nối một số cổng nhất định với bể chứa. Các mã ký hiệu như C, E, J, L và M cho biết cổng nào kết nối ở mỗi vị trí. Các nhà sản xuất cung cấp khoảng 19 biến thể ký hiệu khác nhau để phù hợp với các yêu cầu mạch khác nhau.
Van hai vị trí giúp điều khiển bật tắt đơn giản hơn. Van ba vị trí thêm trạng thái trung tính có thể chặn dòng chảy, cho phép chuyển động tự do hoặc tạo ra các điều kiện khác tùy thuộc vào thiết kế ống chỉ. Việc lựa chọn cấu hình phù hợp phụ thuộc vào việc xi lanh có cần giữ nguyên vị trí khi van trở về vị trí trung tính hay chúng nên nổi tự do.
Các nhà sản xuất và các biến thể mẫu mã
Bosch Rexroth sản xuất dòng WMR nguyên gốc như một phần của dòng sản phẩm Hydronorma của họ. Dòng NG6 kích thước 5X của họ bao gồm nhiều cách sắp xếp con lăn và tùy chọn lắp đặt khác nhau. Các van gắn trên các tấm phụ được tiêu chuẩn hóa theo mẫu CETOP, giúp đơn giản hóa việc thay thế và cho phép trộn các thành phần từ các nhà sản xuất khác nhau.
Hengli Hydrainics cung cấp dòng WMR/U10 cho các ứng dụng NG10. Dòng L3X của họ cung cấp 19 tùy chọn ký hiệu với cả cấu hình con lăn loại R và loại U. Sự đa dạng này giúp các kỹ sư chọn vị trí con lăn chính xác và hướng truyền động cần thiết cho cách bố trí máy móc cụ thể của họ.
Các nhà cung cấp khác như PONAR Wadowice và Leader Hydrainics sản xuất các loại van tương thích. Việc tiêu chuẩn hóa theo ISO 4401 có nghĩa là các van này có thể trao đổi vật lý với nhau, mặc dù các nhà thiết kế nên xác minh rằng xếp hạng áp suất, công suất dòng chảy và cấu hình ống cuộn phù hợp với nhu cầu ứng dụng của họ.
Yêu cầu cài đặt
Việc lắp đặt đúng van điều khiển hướng WMR bắt đầu bằng việc chuẩn bị bề mặt. Bề mặt lắp đặt trên tấm phụ phải đáp ứng các thông số kỹ thuật về độ phẳng là 0,01 trên 100 mm với độ nhám bề mặt tối đa là Rz 4. Bất kỳ sự bất thường nào cũng có thể tạo ra các đường rò rỉ xung quanh đế van.
Bốn vít nắp đầu có ổ cắm M6 x 40 mm cố định van vào tấm phụ. Việc siết chặt các bu lông này đến 9 mét newton với dung sai cộng hoặc trừ 15 phần trăm sẽ cung cấp đủ lực kẹp mà không làm biến dạng thân van. Thắt chặt chéo theo mô hình đường chéo đảm bảo phân phối áp lực đều.
Hệ thống thủy lực phải sử dụng bộ lọc thích hợp trước khi kết nối với van điều khiển hướng WMR. Việc lắp đặt các bộ lọc duy trì độ sạch ISO 4406 Loại 20/18/15 sẽ bảo vệ khoảng cách gần giữa ống cuộn và thân máy. Ngay cả những hạt nhỏ cũng có thể làm xước các bề mặt này, gây rò rỉ hoặc dính bên trong.
Ứng dụng trong thế giới thực
Máy công cụ sử dụng van điều khiển hướng WMR cho trình tự thay dao và nguyên công kẹp phôi. Khi trục chính của máy hoặc bộ thay dao di chuyển đến các vị trí cụ thể, cam sẽ kích hoạt con lăn và kích hoạt các chuyển động thủy lực. Điều này đảm bảo trình tự chính xác diễn ra tự động mà không cần điều khiển điện tử.
Thiết bị khai thác mỏ và luyện kim dựa vào các van này để định vị băng tải và điều khiển cổng. Môi trường khắc nghiệt trong các ngành công nghiệp này khiến cho việc truyền động cơ học trở nên hấp dẫn vì không có kết nối điện nào bị ăn mòn hoặc hỏng hóc. Bụi và hơi ẩm có thể phá hủy các cảm biến điện tử có tác động tối thiểu đến việc bố trí con lăn và cam đơn giản.
Sàn nâng và thang máy cắt kéo kết hợp van WMR trong hệ thống an toàn. Vị trí con lăn có thể cho biết liệu các thanh an toàn có được đặt đúng chỗ hay không hoặc sàn nâng đã đạt đến độ cao nhất định hay chưa. Việc xác minh vật lý này bổ sung thêm tính dự phòng cho các mạch an toàn và tuân thủ các quy định yêu cầu khóa liên động cơ học.
Bảo trì và khắc phục sự cố
Rò rỉ bên ngoài xung quanh bề mặt lắp đặt thường cho thấy vòng chữ O bị hỏng hoặc van bị vặn không đúng cách. Kiểm tra và thay thế miếng đệm lắp sẽ giải quyết được hầu hết các vấn đề rò rỉ bên ngoài. Việc xác minh rằng bề mặt lắp vẫn phẳng và không bị hư hại sẽ ngăn ngừa tái diễn.
Rò rỉ bên trong xuất hiện khi bộ truyền động trôi chậm khi van phải giữ chúng ở đúng vị trí. Điều này thường xảy ra do chất lỏng bị ô nhiễm làm mòn ống chỉ và lỗ khoan. Kiểm tra độ sạch của chất lỏng và thay thế bộ lọc sẽ giải quyết nguyên nhân gốc rễ. Trong trường hợp nghiêm trọng, van có thể cần được thay thế nếu độ mòn vượt quá giới hạn chấp nhận được.
Hoạt động dính hoặc chậm xảy ra khi ống cuộn không di chuyển tự do bên trong lỗ khoan. Ô nhiễm một lần nữa đứng đầu danh sách các nguyên nhân, nhưng vận hành ngoài phạm vi nhiệt độ hoặc độ nhớt quy định cũng gây ra vấn đề. Việc đảm bảo chất lỏng thủy lực nằm trong thông số kỹ thuật sẽ ngăn ngừa hầu hết các vấn đề vận hành với van điều khiển hướng WMR.
So sánh với các loại van khác
Dòng WMM sử dụng đòn bẩy thủ công thay vì con lăn để truyền động. Người vận hành di chuyển cần gạt bằng tay để thay đổi vị trí van, thao tác này có tác dụng tốt đối với các bộ điều khiển mà người trực tiếp thao tác. Dòng WMD thay thế cần gạt bằng núm xoay, mang đến tùy chọn điều khiển thủ công nhỏ gọn hơn.
Van điện từ hoạt động bằng điện cung cấp khả năng điều khiển từ xa nhưng yêu cầu nguồn điện và tín hiệu điều khiển. Các van này chuyển đổi nhanh hơn các loại cơ khí nhưng gây ra các điểm hỏng hóc tiềm ẩn thông qua hệ thống dây điện, van điện từ và bộ điều khiển điện tử. Van điều khiển hướng WMR loại bỏ những mối lo ngại này trong các ứng dụng mà việc truyền động cơ học có ý nghĩa.
Van vận hành bằng thí điểm sử dụng áp suất thủy lực để dịch chuyển các ống cuộn lớn hơn, cho phép kiểm soát dòng chảy cao hơn với lực tác động nhỏ hơn. Các van này có giá cao hơn và phức tạp hơn so với thiết kế WMR tác động trực tiếp. Đối với các ứng dụng trong khả năng lưu lượng và áp suất của WMR, thiết kế đơn giản hơn thường chứng tỏ độ tin cậy và kinh tế hơn.
Cân nhắc quản lý áp lực
Trong khi các cổng P, A và B xử lý 315 bar một cách an toàn thì giới hạn cổng T đòi hỏi phải chú ý đến thiết kế hệ thống. Bất kỳ hạn chế nào trong đường ống bể hoặc việc sử dụng bình chứa điều áp đều làm tăng áp suất tại cổng T. Áp suất ngược từ các van khác dùng chung đường bồn cũng ảnh hưởng đến cổng này.
Việc lắp đặt một đường bể riêng cho các van có dòng hồi lưu đáng kể giúp quản lý áp suất cổng T. Một số nhà thiết kế sử dụng ống hồi lưu áp suất thấp chuyên dụng kết nối trực tiếp với bể chứa với hạn chế tối thiểu. Đối với các hệ thống mà áp suất cổng T cao hơn là không thể tránh khỏi, việc chỉ định các biến thể áp suất cao của van điều khiển hướng WMR sẽ ngăn ngừa hỏng phốt sớm.
Van kiểm tra hoặc bộ hạn chế ở một số vị trí mạch nhất định có thể tạo ra áp suất bất ngờ tại cổng T. Phân tích mạch cẩn thận trong quá trình thiết kế xác định những tình huống này. Đồng hồ đo áp suất tại cổng T trong quá trình vận hành xác minh rằng các điều kiện thực tế vẫn nằm trong thông số kỹ thuật.
Tích hợp kiểm soát luồng
Van điều khiển hướng WMR chuyển hướng dòng chảy nhưng không trực tiếp điều khiển tốc độ dòng chảy. Hầu hết các ứng dụng đều yêu cầu điều khiển luồng bổ sung để điều chỉnh tốc độ của bộ truyền động. Van kim hoặc bộ điều khiển lưu lượng bù áp được lắp đặt trong mạch hoặc trực tiếp trong các cổng van.
Một số kiểu WMR chấp nhận bộ hạn chế hộp mực có ren lắp trực tiếp vào cổng P. Các phích cắm kích thước B08, B10 hoặc B12 này giúp hạn chế dòng chảy đơn giản và giảm bớt các xung áp suất. Thiết kế tích hợp giúp tiết kiệm không gian và giảm số lượng các bộ phận riêng biệt trong ống góp thủy lực.
Kiểm soát lưu lượng đồng hồ vào hạn chế chất lỏng đi vào bộ truyền động, trong khi kiểm soát đồng hồ đo ra hạn chế lưu lượng quay trở lại. Sự lựa chọn phụ thuộc vào đặc tính tải và chất lượng điều khiển mong muốn. Van điều khiển hướng WMR phù hợp với cả hai cách tiếp cận thông qua thiết kế mạch thích hợp xung quanh van.
Những cân nhắc về thị trường cho năm 2025
Những thách thức trong chuỗi cung ứng tiếp tục ảnh hưởng đến tính sẵn có của linh kiện thủy lực. Thời gian thực hiện đối với các cấu hình WMR chuyên dụng có thể kéo dài vài tháng, trong đó một số nhà sản xuất ấn định ngày giao hàng là vào tháng 9 năm 2025. Lập kế hoạch trước và duy trì hàng tồn kho chiến lược giúp tránh tình trạng chậm trễ trong sản xuất.
Giá cho cấu hình NG6 tiêu chuẩn bắt đầu khoảng 800 đô la Mỹ từ các nhà sản xuất lớn. Thị trường thứ cấp cung cấp các lựa chọn thay thế, với các loại van đã qua sử dụng đôi khi có giá từ 150 đến 200 đô la. Tuy nhiên, việc mua van đã qua sử dụng cần phải kiểm tra cẩn thận để xác minh tình trạng bên trong và tránh hỏng hóc sớm.
Chiến lược đa nguồn cung ứng bao gồm cả các thương hiệu cao cấp như Bosch Rexroth và các lựa chọn thay thế tương thích từ các nhà sản xuất như Hengli mang lại sự linh hoạt trong cung ứng. Tiêu chuẩn hóa ISO 4401 có nghĩa là việc chuyển đổi giữa các thương hiệu vẫn khả thi nếu thông số kỹ thuật phù hợp. Việc duy trì danh sách nhà cung cấp được phê duyệt cho nhiều nhà cung cấp giúp giảm rủi ro trong môi trường thị trường hiện tại.
Vai trò trong tự động hóa hiện đại
Khi các nhà máy bổ sung thêm nhiều cảm biến, bộ điều khiển và kết nối mạng, van điều khiển hướng cơ học đơn giản WMR mang lại những lợi thế chiến lược. Nó không thể bị hack, không yêu cầu cập nhật phần mềm và bị lỗi theo những cách có thể đoán trước được. Độ tin cậy này trở nên có giá trị đối với các chức năng quan trọng về an toàn cần sao lưu cơ học.
Các quy định của Châu Âu như Đạo luật về khả năng phục hồi mạng tập trung vào bảo mật sản phẩm kỹ thuật số. Các bộ phận cơ khí thuần túy như van WMR nằm ngoài các yêu cầu này, giúp đơn giản hóa việc tuân thủ của các nhà sản xuất máy móc. Van cung cấp một lớp nền tảng an toàn không đưa các lỗ hổng an ninh mạng vào hệ thống.
Mối quan tâm về hiệu quả năng lượng thúc đẩy sự quan tâm đến việc tối ưu hóa hệ thống thủy lực. Mặc dù bản thân van điều khiển hướng WMR không tiết kiệm năng lượng nhưng độ tin cậy và độ rò rỉ bên trong thấp góp phần nâng cao hiệu suất tổng thể của hệ thống. Van có kích thước phù hợp với mức lưu lượng thích hợp giúp giảm thiểu sụt áp và sinh nhiệt lãng phí.
Chọn cấu hình phù hợp
Việc chọn van điều khiển hướng WMR bắt đầu bằng việc tìm hiểu các yêu cầu ứng dụng. Tốc độ dòng chảy và áp suất tối đa xác định kích thước NG6 hay NG10 là phù hợp. Loại bộ truyền động và hành vi ở vị trí trung gian mong muốn quyết định cấu hình ký hiệu cần thiết.
Định vị con lăn ảnh hưởng đến cách van tích hợp với hệ thống cơ khí. Con lăn loại R gắn ở một bên trong khi con lăn loại U gắn ở bên kia, cho phép linh hoạt trong việc bố trí cam. Lực tác động cần thiết và hình dạng cam sẵn có sẽ ảnh hưởng đến sự lựa chọn này.
Việc lựa chọn vật liệu làm kín phụ thuộc vào loại chất lỏng và nhiệt độ khắc nghiệt. Phớt NBR tiêu chuẩn hoạt động với dầu thủy lực gốc dầu mỏ ở phạm vi nhiệt độ công nghiệp điển hình. Các ứng dụng nhiệt độ cao hoặc chất lỏng tổng hợp có thể yêu cầu phớt FKM chịu được các điều kiện khác nhau. Việc xác minh khả năng tương thích hóa học sẽ ngăn ngừa hiện tượng phồng hoặc hư hỏng của vòng đệm.
Tài liệu và tài nguyên hỗ trợ
Các nhà sản xuất cung cấp tài liệu kỹ thuật chi tiết cho van điều khiển hướng WMR thông qua trang web của họ. Bảng dữ liệu liệt kê các thông số kỹ thuật, kích thước và mã đặt hàng chính xác. Hướng dẫn lắp đặt trình bày chi tiết các quy trình lắp đặt và giá trị mô-men xoắn.
Các mô hình CAD ở nhiều định dạng khác nhau giúp thiết kế máy và bố cục đa dạng. Các biểu diễn 3D này hiển thị đường bao van và vị trí cổng chính xác, cho phép kiểm tra nhiễu trước khi tạo nguyên mẫu vật lý. Hầu hết các nhà sản xuất đều cung cấp các mô hình ở định dạng STEP hoặc IGES để nhập vào phần mềm thiết kế phổ biến.
Hỗ trợ kỹ thuật ứng dụng giúp giải quyết các câu hỏi thiết kế mạch phức tạp. Các nhà sản xuất duy trì các nhóm kỹ thuật có thể đề xuất các cấu hình cụ thể cho các ứng dụng bất thường hoặc khắc phục sự cố trong các hệ thống hiện có. Tận dụng các nguồn lực này trong giai đoạn thiết kế sẽ ngăn ngừa những sai sót và thiết kế lại tốn kém.
Cân nhắc cuối cùng
Van điều khiển hướng WMR phục vụ các ứng dụng trong đó điều khiển vị trí cơ học và chuyển mạch đáng tin cậy quan trọng hơn sự phức tạp của điện tử. Thiết kế đã được chứng minh của nó xử lý các điều kiện đòi hỏi khắt khe trong khai thác mỏ, gia công kim loại và xử lý vật liệu mà không có lỗ hổng trong điều khiển điện tử. Hiểu được khả năng và hạn chế của nó cho phép các kỹ sư áp dụng nó một cách hiệu quả.
Quản lý chất lỏng thích hợp giúp kéo dài tuổi thọ van một cách đáng kể. Duy trì các tiêu chuẩn về độ sạch, hoạt động trong phạm vi nhiệt độ và độ nhớt được chỉ định, đồng thời quản lý áp suất cổng T sẽ ngăn ngừa hầu hết các chế độ hỏng hóc. Những biện pháp phòng ngừa đơn giản này làm cho van điều khiển hướng WMR trở thành một bộ phận có tuổi thọ cao và có thể sử dụng được trong nhiều thập kỷ.
Trong một thế giới đang hướng tới chuyển đổi kỹ thuật số, van WMR chứng tỏ rằng các giải pháp cơ học vẫn có vai trò quan trọng. Nó không có khả năng bị hack hoặc thao tác từ xa mang lại sự bảo mật vốn có. Mối liên hệ vật lý giữa vị trí máy và hoạt động thủy lực tạo ra hành vi có thể dự đoán được mà hệ thống an toàn có thể dựa vào. Vì những lý do này, van điều khiển hướng WMR vẫn phù hợp trong thủy lực công nghiệp hiện đại.
