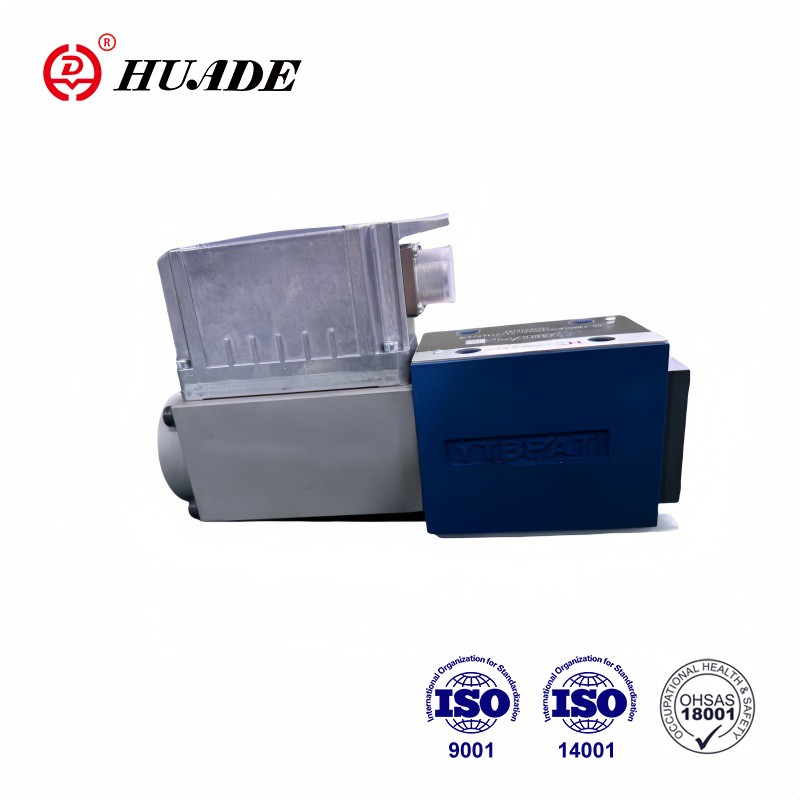

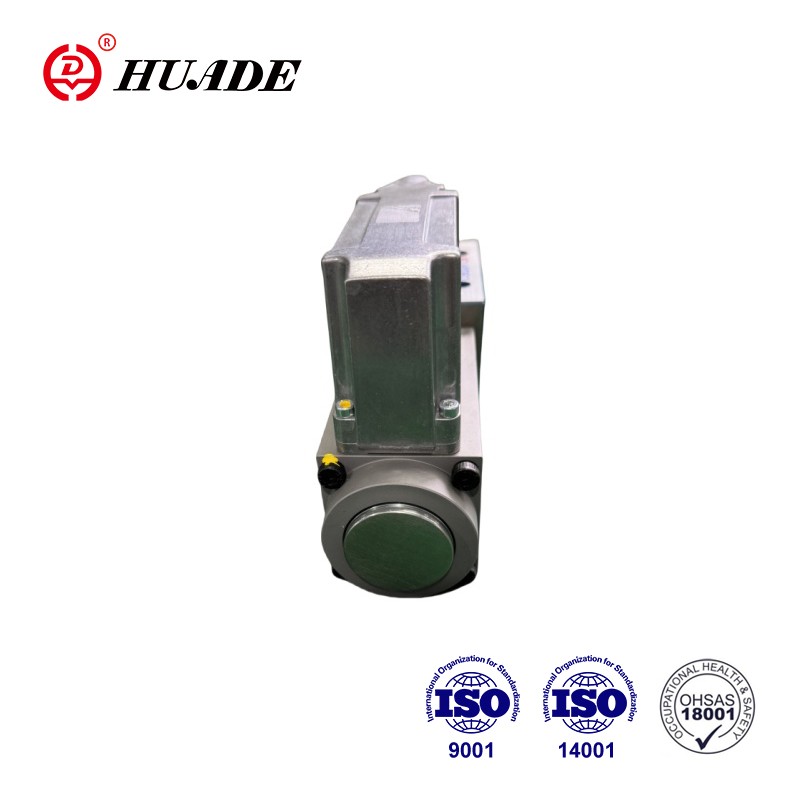

Van 4WRPEH-2X này là van tỷ lệ servo tác động trực tiếp với bộ điều khiển trục kỹ thuật số tích hợp và giao diện bus trường. Có hai kích thước, đó là kích thước 6 và kích thước 10. 4WRPEH-2X được gắn trên tấm phụ. Các thành phần điện tử tích hợp của 4WRPEH-2X so sánh các giá trị điều khiển được chỉ định với các giá trị vị trí thực tế. Van servo tỷ lệ của Huade đã giành được danh tiếng lớn trong số khách hàng nhờ hiệu suất cao và giá thành thấp hơn.
| Dữ liệu kỹ thuật (Để biết thêm chi tiết, vui lòng xem bảng dữ liệu!) | |||
| Tổng quan | CỦA 6 | CỦA 10 | |
| Vị trí lắp đặt | Bất kỳ, nên ưu tiên cài đặt ngang | ||
| Mẫu chuyển | IS0 4401-03-02-0-05 | ||
| Phạm vi nhiệt độ làm việc (°C) | -20...+80 | ||
| Phạm vi nhiệt độ môi trường xung quanh (°C) | -20...+60 | ||
| Trọng lượng (kg) | 3 | 7.8 | |
| Thủy lực (được đo bằng HLP46oC=40oC± 5oC) | |||
| Chất lỏng thủy lực | Tuân thủ tiêu chuẩn DIN51524...535 và có thể cung cấp các phương tiện khác theo yêu cầu | ||
| Phạm vi độ nhớt | Khuyến nghị (mm2/s) | 20...800 | |
| Tối đa cho phép (mm2/s) | 10...800 | ||
| Nhiệt độ dầu thủy lực reo (oC) | -20...+60 | ||
| Mức độ nhiễm bẩn tối đa cho phép của dầu thủy lực -c1ean1iness 1evel theo IS04406 (c) | Lớp 18/16/13 | ||
| Hướng dòng chảy | Ký hiệu phức tạp | ||
| Điện | ||
| Hệ số thời lượng tuần hoàn % | 100(Hoạt động liên tục) | |
| Cấp bảo vệ theo EN 60529 | IP65 (nếu sử dụng đầu nối giao phối phù hợp và được gắn chính xác) | |
| điện áp cung cấp | Giá trị danh nghĩa VDC | 24 |
| VDC tối thiểu | 21 | |
| VDC tối đa | 36 | |
| Độ gợn dư tối đa Vss | 2 (Điện áp nguồn là 23v Tại 34V) | |
| Sự tiêu thụ | CỦA 6 W | TỐI ĐA 40 |
| CỦA 10 W | TỐI ĐA 60 | |
Đặc trưng:
►Van điều khiển trực tiếp NG6 và NG10 với piston và ống bọc điều khiển chất lượng servo
▶Hoạt động một phía, vị trí không an toàn 4/4 khi tắt
Tình trạng:
-- Chức năng điều khiển trục kỹ thuật số tích hợp (IAC-R) dành cho:
● Kiểm soát lưu lượng âm lượng
● Kiểm soát vị trí
● Kiểm soát áp suất
● hàm p/Q
● Giải phóng vị trí/áp suất và vị trí/
Quy định về điện:
●Chức năng NC (có thể hoạt động độc lập)
--Giao diện tương tự và kỹ thuật số cho giá trị mục tiêu và thực tế
● 4 x cảm biến analog (+/-10 V hoặc 4..20 mA) hoặc
● 1 x hệ thống đo chiều dài (1Vss hoặc SSI) và 2 hệ thống analog
Cảm biến:
--điểm đặt trước/giá trị thực phản hồi tương tự (dòng điện hoặc điện áp) hoặc qua fieldbus
-- Đầu vào/đầu ra analog/kỹ thuật số có thể cấu hình được
-- CANopen, MODBUS, EtherNET/IP, EtherCAT, và PROFINET tùy chọn và các giao thức bus khác có thể được sử dụng với PLC, bộ điều khiển hoặc giao tiếp máy tính chính thống
Ứng dụng:
Chức năng của van servo tỷ lệ 4WRPEH-2X là các bộ phận điện tử tích hợp so sánh các giá trị điều khiển được chỉ định với các giá trị vị trí thực tế.
Kết cấu:
Van chủ yếu bao gồm:
▷Van điều khiển trực tiếp với piston điều khiển và ống bọc chất lượng servo(1)
Nam châm điện tỷ lệ có phản hồi dịch chuyển lõi van (2)
▷Bộ điều khiển trục kỹ thuật số tích hợp với giao diện cảm biến analog và kỹ thuật số và kết nối fieldbus (3)
Chức năng van:
Trong trường hợp sai lệch điều khiển, cuộn dây được kích hoạt. Do lực từ của cuộn dây thay đổi. Lõi van điều khiển sẽ chống lại lò xo để điều chỉnh. Hành trình ống van và diện tích mặt cắt ngang hiện tại. Tỷ lệ thuận với tín hiệu lệnh. Khi giá trị điều khiển đặt trước là 0, phần tử điện tử. Điều chỉnh lõi van điều khiển để chống lại lực lò xo và di chuyển nó về vị trí trung tâm. Ở trạng thái không hoạt động, Lò xo dẫn động lõi van đưa vào
nó ở vị trí an toàn.
--Bộ điều khiển trục chuyển động thực hiện các chức năng điều khiển sau
•Kiểm soát lưu lượng âm lượng
•Kiểm soát vị trí
•Kiểm soát áp suất/lực
•Giải phóng vị trí/áp suất và kiểm soát vị trí/lực
-- Giá trị lệnh có thể được nhập qua giao diện analog (X1) hoặc Nhập qua giao diện bus X4
--Giá trị thực tế có thể được đọc qua giao diện analog (X1) hoặc thu được qua giao diện bus X4
-- Các thông số điều khiển có thể được cài đặt thông qua bus
--Chẩn đoán lỗi
Các linh kiện điện tử tích hợp cho phép điều khiển trong các điều kiện lỗi sau, cuộn dây mất điện và lõi van điều khiển trở về vị trí an toàn.
•Mất điện
•Lỗi hở mạch cảm biến dịch chuyển lõi van
•Lỗi giao tiếp
•Lỗi hở mạch tín hiệu lệnh 4-20mA
•Sự cố cảm biến dịch chuyển bên ngoài
•Sự cố cảm biến dịch chuyển bên ngoài
