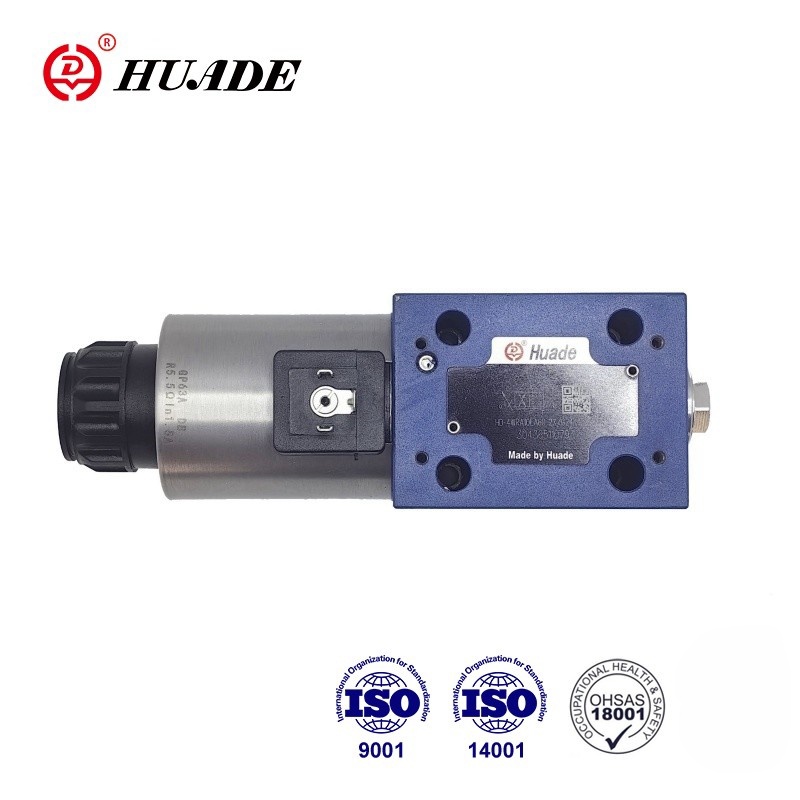

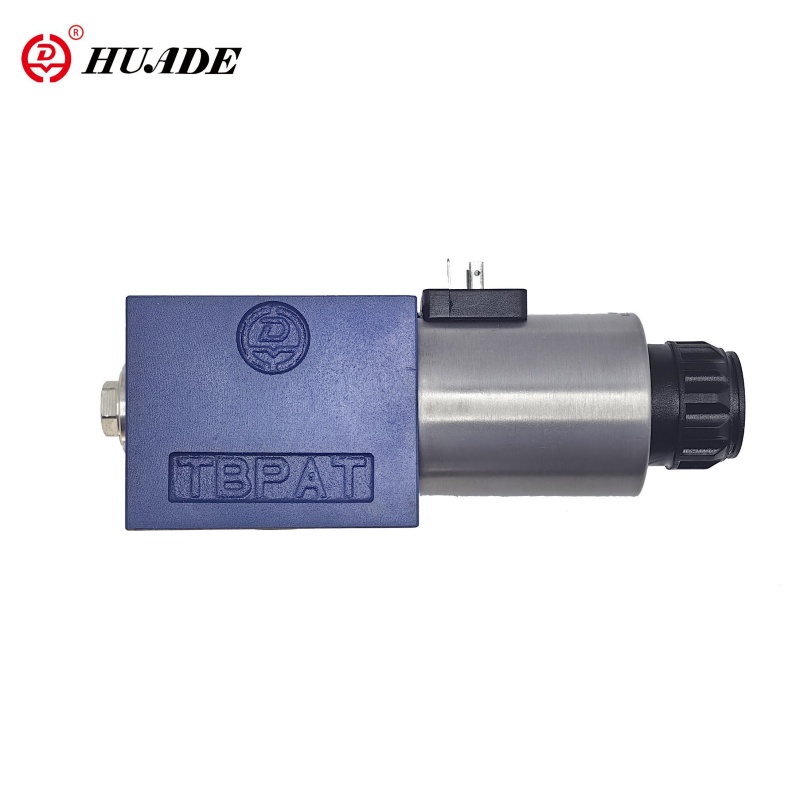

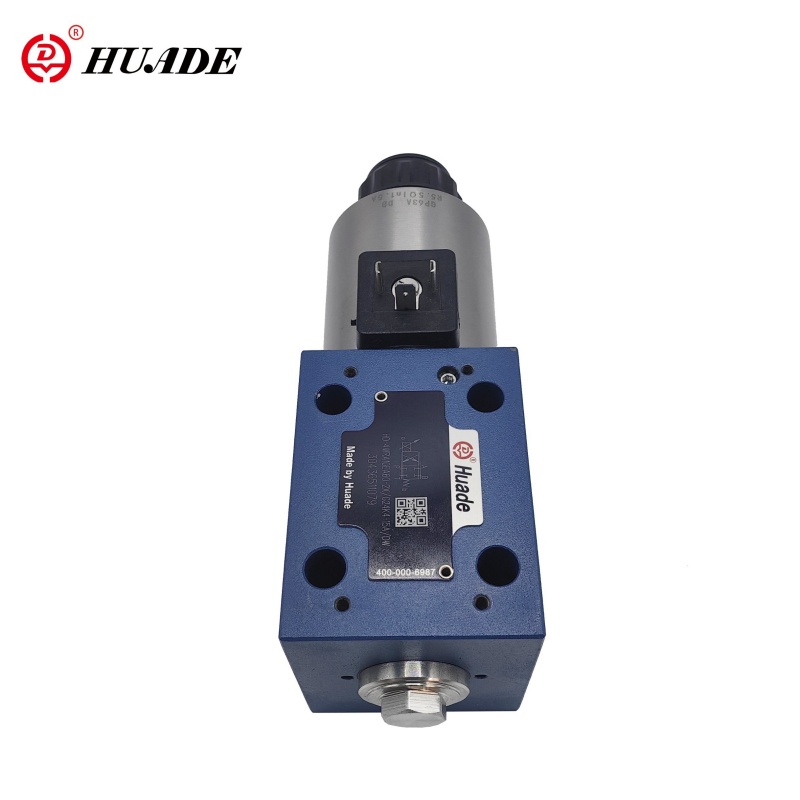

Các van định hướng tỷ lệ 4/2 và 4/3 được thiết kế như các thành phần hoạt động trực tiếp để gắn tấm con. Chúng được kích hoạt bằng các solenoids theo tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời. Các solenoids được điều khiển bằng thiết bị điện tử điều khiển bên ngoài (loại WRA) hoặc bằng thiết bị điện tử điều khiển tích hợp (loại WRAE). Hiệu suất của 4WRA 10 EA60-2X có thể phù hợp với Rexroth do hai sự hợp tác dài hạn.
| Thủy lực | |||
| Loại van | HD-WRA | HD-Wrae | |
| Áp suất hoạt động (MPA) | Cổng A, P, b | 31.5 | 31.5 |
| Cổng t | 21 | 21 | |
| Lưu lượng danh nghĩa QV Nom tại △ P = 1MPa | Ns6 (l/phút) | 7、15 và 26 | |
| NS10 (l/phút) | 30 và 60 | ||
| Mức độ ô nhiễm (μ m) | ≤20 | ||
| Độ trễ (%) | ≤5 | ||
| Lỗi đảo ngược (%) | ≤1 | ||
| Độ nhạy phản hồi (%) | ≤0,5 | ||
| Chất lỏng áp suất | Dầu khoáng hoặc este phốt phát | ||
| Phạm vi độ nhớt | 20 ~ 380 | ||
| Phạm vi nhiệt độ xung quanh (℃) | -20 đến +80 | -20 đến +50 | |
| Trọng lượng (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Điện | |||
| Điện, điện từ | |||
| Loại van | HD-WRA | HD-Wrae | |
| Loại điện áp | DC | ||
| Điều khiển điện áp (V) | ± 10 | ||
| Max.Current Per Solenoid (A) | 2.5 | ||
| Điện trở cuộn điện từ () | Giá trị lạnh ở 20 ℃ | 2 | |
| Tối đa. Giá trị ấm áp | 3 | ||
| Nhiệm vụ | 100% | ||
| Nhiệt độ cuộn (℃) | lên đến +150 | ||
| Bảo vệ van cho DIN40050 | IP65 | ||
| Điện, điều khiển điện tử | |||
| Kiểm soát thiết bị điện tử | HD-VT-VSPA2-1-1X/ | được tích hợp trong van | |
| Cung cấp điện áp | Điện áp danh nghĩa VDC | 24 | |
| Giá trị giới hạn thấp hơn v | 21/22 | 19 | |
| Giá trị giới hạn trên v | 35 | ||
| Tiêu thụ năng lượng của bộ khuếch đại | Tôi tối đa a | 1.8 | |
| Tối đa. sự thúc đẩy năng lượng hiện tại a | 3 | ||
Đặc trưng:
▶ Để gắn tấm con
▶ Van tỷ lệ được kích hoạt trực tiếp để kiểm soát hướng và khối lượng của dòng chảy
▶ Đo đầu điều khiển trung tâm mùa xuân
▶ Điện tử điều khiển tích hợp, giao diện A1 hoặc F1 cho loại 4WRAE
▶ Active bằng các solenoids tỷ lệ với sợi trung tâm và cuộn dây có thể tháo rời
▶ Kiểm soát thiết bị điện tử cho loại 4WRA
Ứng dụng:
Van định hướng tỷ lệ 4WRA 10 EA60-2X được sử dụng để kiểm soát dòng chảy và hướng của chất lỏng thủy lực.
Các van tỷ lệ 4WRA 10 EA60-2X về cơ bản bao gồm: vỏ (1) với ống điều khiển bề mặt gắn (2) với lò xo nén (3), solenoids (4) với chỉ trung tâm, điện tử van tích hợp tùy chọn (5).
HD-4WRA (E) .2x/.
Với các solenoids (4) khử năng lượng, ống dẫn điều khiển (2) được giữ ở vị trí trung tâm bằng lò xo nén (3).
Trao động trực tiếp của ống chỉ (2) bằng cách cung cấp năng lượng cho một điện từ tỷ lệ.e.g. Kiểm soát điện từ "B" (4). Bộ đệm điều khiển (2) được chuyển sang bên trái theo tỷ lệ của tín hiệu đầu vào điện. Mẫu kết nối P đến A và B đến T thông qua các mặt cắt giống như lỗ với các đặc điểm dòng chảy tiến triển. Nên khử năng lượng của điện từ (4). Bộ đệm điều khiển (2) được đưa trở lại vị trí trung tâm bằng lò xo nén (3).
Cấu trúc của van định hướng tỷ lệ 4WRA -2X
HD-4WRA (E) ... A-2X
Về nguyên tắc, chức năng của phiên bản van này tương ứng với giá trị của van với 3 vị trí ống. Tuy nhiên, các van có 2 vị trí ống chỉ chỉ được trang bị điện từ "A". Thay vì điện từ tỷ lệ thứ 2, một phích cắm (5) được trang bị cho NS 6 hoặc cho NS 10 A Cover (5).
Lưu ý cho loại 4WRA 6 ..- 2x/...
Thoát nước của dòng xe tăng là phải tránh. Với các điều kiện lắp đặt thích hợp, sẽ được lắp đặt van áp suất ngược (áp suất ngược khoảng.0.2MPa).
