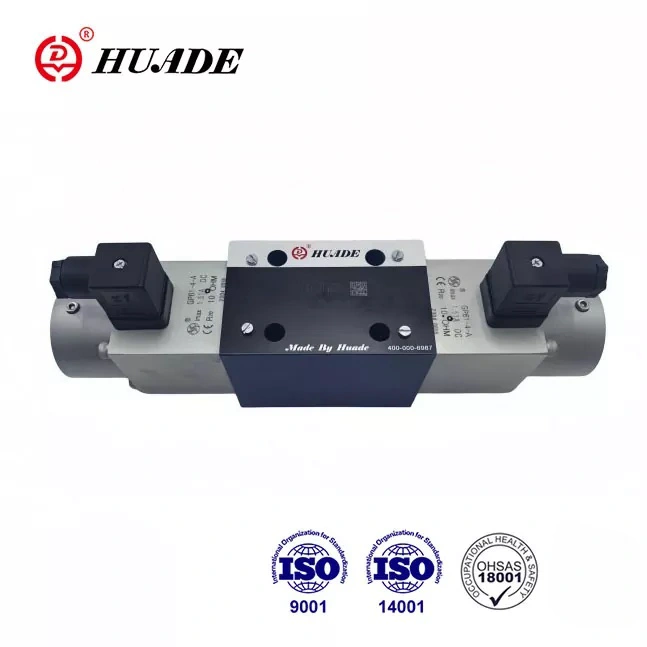

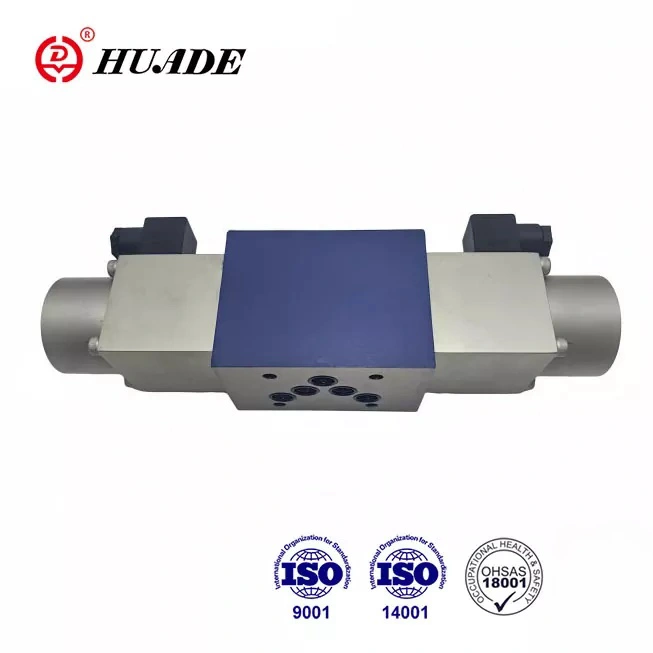

Các van điều khiển định hướng loại 4WRA được vận hành trực tiếp thông qua các solenoids tỷ lệ. Chúng được sử dụng rộng rãi trong các môi trường thủy lực công nghiệp khác nhau đòi hỏi phải điều khiển hướng và dòng chảy. Nhờ hai sự hợp tác dài hạn, các van định hướng theo tỷ lệ Huade® có thể phù hợp với các sản phẩm tương tự do Rexroth cung cấp trong hiệu suất. Giá của sản phẩm này tương đối thấp hơn.
|
Dữ liệu thủy lực |
|||
|
Kích cỡ |
6 |
10 |
|
|
Áp suất hoạt động (MPA) |
Cổng A, B, P |
31.5 |
31.5 |
|
Cổng t |
16 |
16 |
|
|
Dòng chảy (l/phút) |
43 |
95 |
|
|
Mức độ ô nhiễm |
≤ 20 (Đề xuất ≤10) |
||
|
Độ trễ (%) |
<6 |
<5 |
|
|
Độ lặp lại (%) |
<3 |
<2 |
|
|
Đáp ứng tần số (-3dB, tín hiệu ± 100%) (Hz) |
6 |
4 |
|
|
Chất lỏng áp suất |
Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) |
||
|
Phạm vi độ nhớt (mm ²/s) |
3,8 đến 380 |
||
|
Phạm vi nhiệt độ chất lỏng áp suất (℃) |
-30 đến+80 |
||
|
Trọng lượng (kg) |
Van với một điện từ |
1.75 |
5.9 |
|
Van với hai điện từ |
2.5 |
7.5 |
|
|
Dữ liệu điện |
|||
|
Kích cỡ |
6 |
10 |
|
|
Loại điện áp |
Điện áp trực tiếp |
Điện áp trực tiếp |
|
|
Điện áp danh nghĩa (V) |
24V |
||
|
Max.Current Per Solenoid (A) |
1.5 |
||
|
Cuộn điện từ |
Giá trị lạnh ở 20 ℃ |
5.4 |
10 |
|
Giá trị tối đa |
8.1 |
15 |
|
|
Nhiệt độ môi trường |
Lên đến+50 |
||
|
Nhiệt độ cuộn ℃ |
lên đến +150 |
||
|
Cách nhiệt của van đến DIN 40 050 |
IP65 |
||
|
Bộ khuếch đại liên kết (bộ chỉnh lưu 24 V loại cầu) |
VT-3013S30 |
VT-3014S30 |
|
Đặc trưng:
▶ Van tỷ lệ được kích hoạt trực tiếp để điều khiển hướng và lưu lượng khối lượng của chất lỏng thủy lực
▶ Đối với việc gắn tấm con
▶ Đối với sự điều khiển vòng mở của cả hai hướng và dòng chảy của chất lỏng thủy lực
▶ Đo đầu điều khiển trung tâm mùa xuân
▶ Áp suất thấp giảm trên các vùng đất kiểm soát
▶ Cả van và điều khiển điện tử từ một nhà cung cấp
Ứng dụng:
Các van điều khiển định hướng loại 4WRA được sử dụng để kiểm soát hướng và số lượng của một dòng chảy.
Các van điều khiển định hướng loại 4WRA về cơ bản là của vỏ (1), ống chỉ điều khiển (3), một hoặc hai lò xo trở lại (2) và ngoài ra, một hoặc hai solenoids tỷ lệ (5).
Loại 4WRA 6 ...... 10B/..... và 4WRA 10 ...... 10B/..... (van 3 vị trí)
Nếu các solenoids không được kích hoạt, ống điều khiển (3) được duy trì ở vị trí trung tính bằng các lò xo trở lại (2). Tác dụng của ống chỉ kiểm soát (3) trực tiếp thông qua điện từ tỷ lệ (5). Nếu, ví dụ, điện từ ‘A 'được cung cấp năng lượng, nó sẽ đẩy ống điều khiển (3) sang phải theo tỷ lệ của tín hiệu điện. Các kết nối sau đó được thực hiện từ P đến B và A đến T.
Theo cách này, ống dẫn điều khiển (3) làm cho các rãnh hình chữ V mở dần dòng chảy. Khi điện từ tỷ lệ (5) được khử năng lượng, ống dẫn điều khiển (3) được đưa trở lại vị trí trung tâm bởi lò xo trở về (2).
Cấu trúc của van định hướng tỷ lệ 4WRA
Loại 4WRA ... A ... 10B và 4WRA ... B ... 10B (Van vị trí 2)
Chức năng của van này giống như đối với van loại 4WRA. Nhưng đó là van định hướng 2 vị trí chỉ có một
Tỷ lệ điện từ
Loại 4WRA áp dụng lắp tấm con, trung tâm lò xo và giảm áp suất thấp trên các vùng đất kiểm soát.
Chúng thường được sử dụng trong máy móc, ngành công nghiệp ánh sáng, luyện kim, mỏ, chuyến bay không gian và các lĩnh vực khác.
Cấu trúc của van định hướng theo tỷ lệ 4WRA ... A ... và 4WRA ... B ...
Biểu tượng của van định hướng theo tỷ lệ 4WRA
