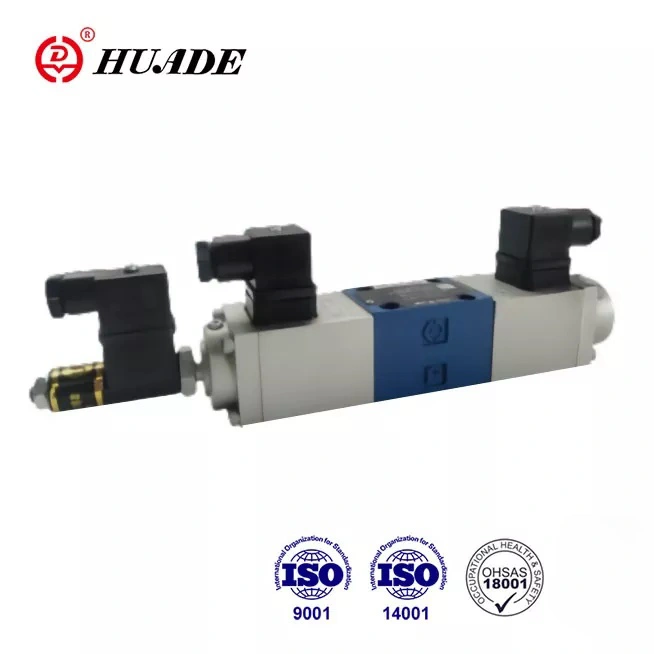

Van tỷ lệ loại 4WRE áp dụng lắp tấm phụ, Trung tâm lò xo. Khả năng dòng chảy tốt, áp lực cao và độ chính xác lặp lại tuyệt vời, thuận tiện để sử dụng. Nó có thể thay thế 4WRE Series 1X do Rexroth cung cấp nhờ hai hợp tác lâu dài với Rexroth. Hiệu suất của van tỷ lệ 4wre có thể phù hợp với các thương hiệu quốc tế hạng nhất. Đó là một sự thay thế tốt, giá cả phải chăng.
|
Dữ liệu thủy lực |
|||
|
Kích cỡ |
6 |
10 |
|
|
Áp suất hoạt động (MPA) |
Cổng A, B, P |
31.5 |
31.5 |
|
Cổng t |
16 |
16 |
|
|
Dòng chảy (l/phút) |
65 |
260 |
|
|
Mức độ ô nhiễm (㎛) |
≤ 20 (Đề xuất ≤10) |
||
|
Độ trễ (%) |
<1 |
<1 |
|
|
Độ lặp lại (%) |
<1 |
<1 |
|
|
Độ nhạy phản hồi (%) |
≤ 0,5 tín hiệu danh nghĩa |
≤ 0,5 tín hiệu danh nghĩa |
|
|
Phản hồi tần số (-3db) (Hz) |
6 |
4 |
|
|
Chất lỏng thủy lực |
Dầu khoáng (đối với NBR Seal), Ester phosphate (đối với FPM Seal) |
||
|
Phạm vi độ nhớt (mm ²/s) |
2,8 đến 380 |
||
|
Phạm vi nhiệt độ chất lỏng áp suất (℃) |
-20 đến+70 |
||
|
Vị trí gắn kết |
Không bắt buộc |
||
|
Trọng lượng (kg) |
Van với 1 điện từ |
1.91 |
5.65 |
|
Van với 2 điện từ |
2.66 |
7.65 |
|
|
Dữ liệu điện |
|||
|
Loại điện áp |
Điện áp trực tiếp 24V hoặc 12V |
||
|
Tối đa. hiện tại trên mỗi điện từ (a) |
1.5 |
1.5 |
|
|
Xôn xao |
Giá trị lạnh ở 20 ℃ |
5.4 |
10 |
|
Giá trị tối đa |
8.1 |
15 |
|
|
Nhiệt độ môi trường |
Lên đến+50 |
||
|
Nhiệm vụ |
Liên tục |
||
|
Nhiệt độ cuộn ℃ |
lên đến +150 |
||
|
Van cách nhiệt |
IP65 |
||
|
Bộ khuếch đại liên kết (bộ chỉnh lưu 24V của loại cầu) |
Với 2 lần tăng |
VT-5001S20 (cho 2 vị trí) |
VT-5002S20 (cho 2 vị trí) |
|
Với 1 thời gian dốc |
VT5005S10 (cho 3 vị trí) |
VT 5006S10 (cho 3 vị trí) |
|
|
Đầu dò vị trí cảm ứng |
|||
|
Hệ thống đo điện |
LVDT |
||
|
Đột quỵ kiểm soát (mm) |
± 4,5 tuyến tính |
||
|
Khả năng dung sai tuyến tính (%) |
1 |
||
|
Điện trở cuộn dây (ω) |
Ⅰr20 |
56 |
|
|
Ⅱr20 |
56 |
||
|
Ⅲr20 |
112 |
||
|
Điện cảm (MH) |
6 đến 8 |
||
|
Tần số dao động (kHz) |
2.5 |
||
|
Van cách nhiệt |
IP65 |
||
Đặc trưng:
▶ Van để điều khiển cả hướng và dòng chảy của chất lỏng thủy lực
▶ Đối với việc gắn tấm con
▶ Phản hồi vị trí điện
▶ Đo đầu điều khiển trung tâm mùa xuân
▶ Áp suất thấp giảm trên các vùng đất kiểm soát
▶ Cả van và điều khiển điện tử từ một nhà cung cấp
▶ Mẫu gắn vào DIN 24 340 Mẫu A, ISO4401 và CETOP - RP121H
Ứng dụng:
Van định hướng 4WRE phù hợp cho mạch gần và được sử dụng rộng rãi trong máy móc, công nghiệp ánh sáng, luyện kim, mỏ, chuyến bay không gian và các lĩnh vực khác.
Các van định hướng loại 4WRE được vận hành trực tiếp bằng các điện từ theo tỷ lệ và được sử dụng để kiểm soát hướng và thể tích của một dòng chảy.
Chúng bao gồm về cơ bản là nhà ở (1), ống kiểm soát (4), hai lò xo trở lại (5), hai solenoids tỷ lệ (2) và đầu dò vị trí (3).
Loại 4WRE6 ... 10B ... và 4WRE10 ... 10B ... (3 vị trí)
Nếu điện từ ‘A, (2) được cung cấp năng lượng, ống chỉ được di chuyển sang phải, việc di chuyển tỷ lệ thuận với tín hiệu đầu vào điện. Đo đầu điều khiển (4) làm cho các rãnh hình chữ V mở dần chảy. Vị trí của đệm điều khiển (4) được theo dõi bởi đầu dò vị trí (3). Trong điều khiển điện tử, vị trí thực tế của ống điều khiển được so sánh với giá trị đặt trước. Ở đây chúng tôi có một mạch điều khiển vị trí nhận ra sự khác biệt hiện có
giữa giá trị đặt trước (giá trị lệnh) và giá trị phản hồi (giá trị thực tế) và được sửa bởi các tín hiệu thích hợp trên các solenoids có liên quan. Sau khi điện từ ‘A, (2) được khử năng lượng, cuộn dây điều khiển được đưa trở lại vị trí trung tâm của nó bởi các lò xo trở lại (5).
Cấu trúc của van định hướng theo tỷ lệ 4wre6 ... và 4WRE10 ...
TYPE4WRE..A ... 10B/... (2 vị tríValve)
Nguyên tắc của loại van này giống như 4wre ... 10b/ .. Tuy nhiên, loại van này chỉ có một cảm biến và một điện từ.
Cấu trúc của van định hướng theo tỷ lệ 4wre6 ... A ... 10b và 4wre10 ...
Biểu tượng của van định hướng theo tỷ lệ 4wre
