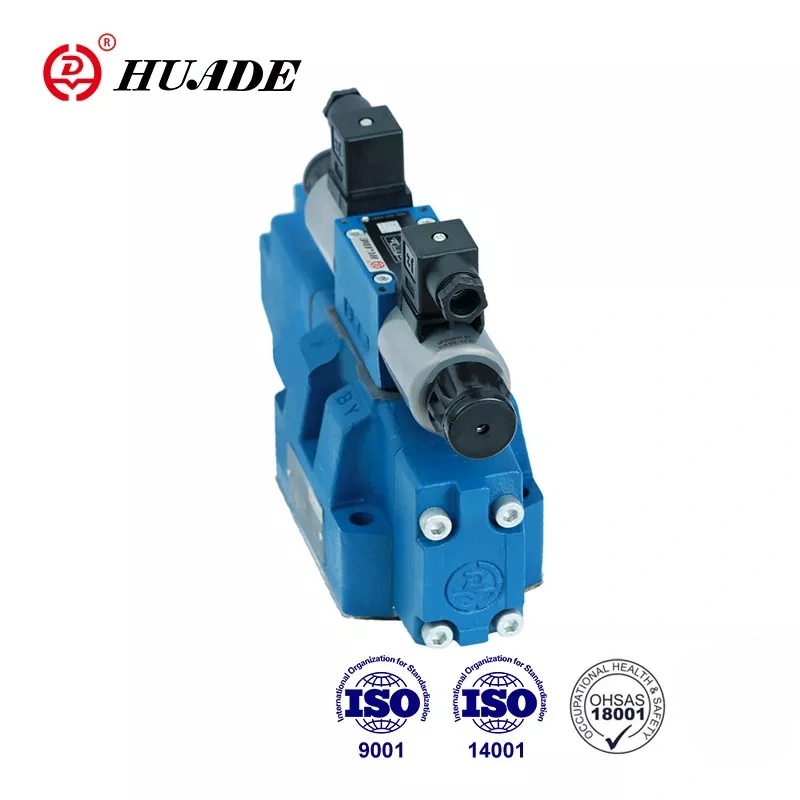

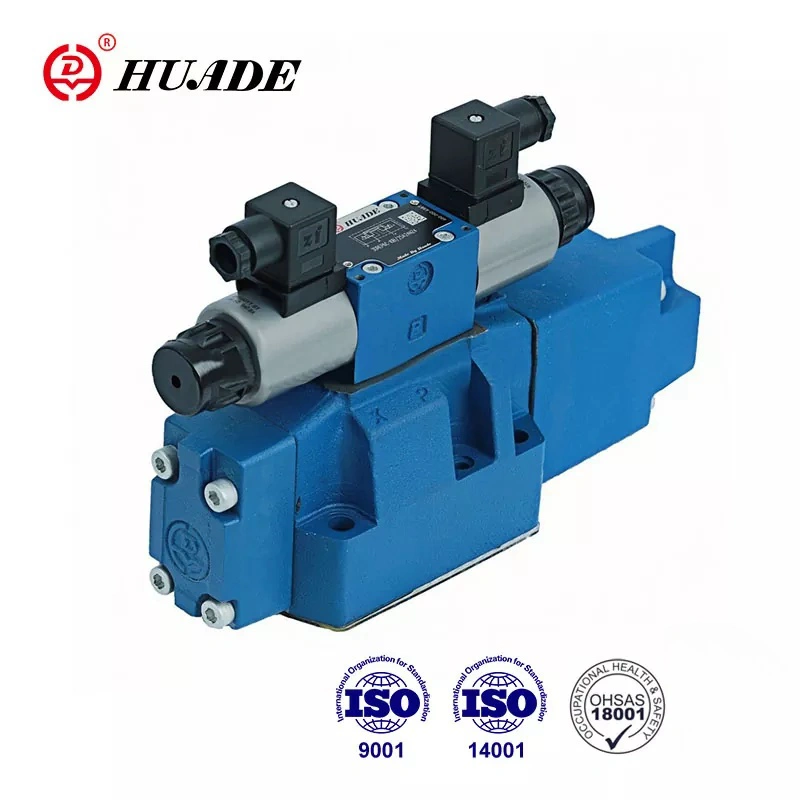

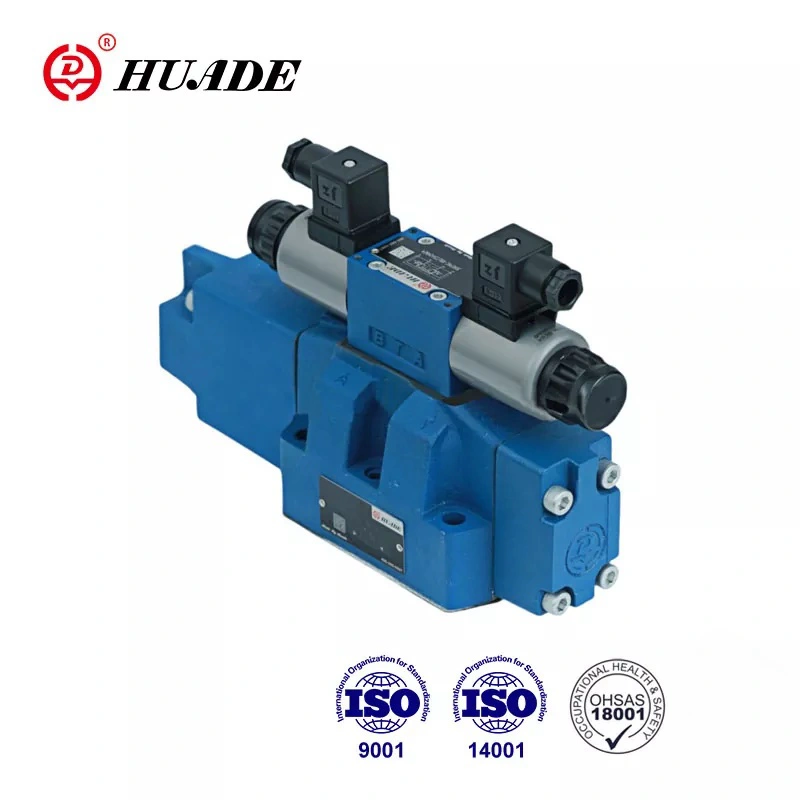

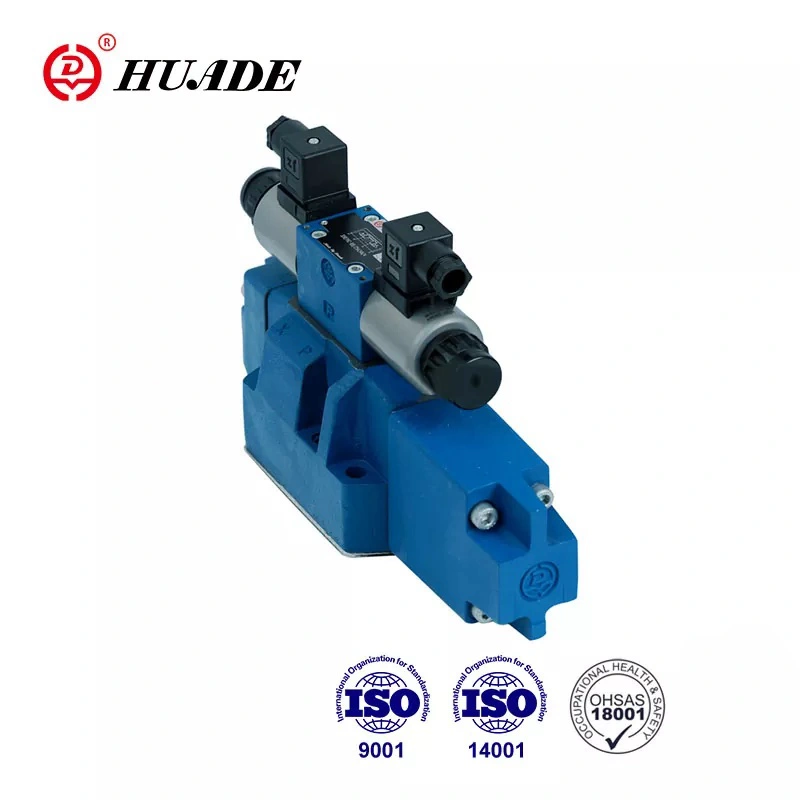

Một van tỷ lệ 4WRH duy nhất có thể điều khiển cả dòng chảy và hướng dòng chảy, giúp cấu trúc hệ thống trở nên đơn giản. Thân van sử dụng kênh đúc bên trong, có công suất dòng chảy mạnh và tốc độ dòng chảy lớn. Van chính sử dụng rãnh điều khiển hình tam giác hướng trục, với mức giảm áp suất nhỏ và tổn thất áp suất trên vai điều khiển. Van tỷ lệ loại 4WRH phù hợp với các hệ thống có lưu lượng lớn và yêu cầu độ chính xác cao.
|
Dữ liệu thủy lực |
|||||
|
kích cỡ |
10 |
16 |
25 |
32 |
|
|
áp suất van thí điểm (MPa) |
cung cấp dầu thí điểm bên ngoài |
3 đến 10 |
|||
|
cung cấp dầu thí điểm nội bộ |
Lên đến 10 (trên 10 phải cài đặt ZDR6DP2-30B/75YM) |
||||
|
Áp suất van chính (MPa) |
31.5 |
35 |
|||
|
Áp suất hồi lưu (MPa) |
cổng T (đường hồi dầu dẫn hướng bên ngoài) |
31.5 |
25 |
15 |
|
|
cổng T (đường hồi dầu thí điểm nội bộ) |
3 |
||||
|
cổng Y |
3 |
||||
|
Thể tích dầu thí điểm (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Lưu lượng dầu điều khiển tại cổng X hoặc Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Lưu lượng qua van chính (L/phút) |
270 |
460 |
877 |
1600 |
|
|
Độ trễ (L/phút) |
6 |
||||
|
Độ lặp lại (%) |
3 |
||||
|
mức độ ô nhiễm(㎛) |
20 |
||||
|
Dịch |
Dầu khoáng (đối với phốt NBR). Este phốt phát (đối với phốt FPM) |
||||
|
Phạm vi độ nhớt (mm ²/s) |
2,8 đến 380 |
||||
|
Phạm vi nhiệt độ chất lỏng (oC) |
-20 đến +70 |
||||
|
vị trí lắp đặt |
không bắt buộc |
||||
|
Trọng lượng (kg) |
van với một điện từ |
7.4 |
12.7 |
17.5 |
41.8 |
|
van có hai điện từ |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dữ liệu điện |
||
|
Loại cung cấp |
DC |
|
|
Dòng danh nghĩa của điện từ (A) |
0.8 |
|
|
Điện trở cuộn dây (Ω) |
lạnh (ở 20oC) 19,5; max.valve, nóng 28,8 |
|
|
Nhiệt độ môi trường (°C) |
50 |
|
|
Nhiệt độ cuộn dây (oC) |
150 |
|
|
Chu kỳ nhiệm vụ |
liên tục |
|
|
Dòng điện thí điểm (A) |
0.02 |
|
|
cách nhiệt |
IP65 |
|
|
Có liên quan |
Với 1 thời gian tăng tốc |
VT-3000S30 |
|
Với 5 lần tăng tốc |
VT3006S30 |
|
|
Kết nối điện |
Cắm kết nối |
|
Đặc trưng:
► Van tỷ lệ WRH hướng điều khiển
► Để gắn tấm phụ
► Để điều khiển cả hướng và tốc độ dòng chảy của chất lỏng thủy lực
► Tập trung vào lò xo, không có hiện tượng trôi ống chỉ
▶ Giảm áp suất thấp trên vùng đất kiểm soát
► Van và điều khiển điện tử từ một nguồn
▶ Hoạt động điện từ theo tỷ lệ
▶ Mẫu chuyển sang DIN 24 340 mẫu A, ISO4401 và CETOP-RP121H
Ứng dụng:
Van tỷ lệ loại 4WRH được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như máy công cụ, luyện kim, công nghiệp nhẹ, khai thác mỏ, kỹ thuật, v.v.
Van loại 4WRH là van định hướng tỷ lệ được vận hành thí điểm để vận hành bên ngoài thông qua van điều khiển áp suất. Chức năng và nguyên lý giống như đối với loại van 4WRZ. Tấm kết nối (12) kết nối kết nối thí điểm A với kết nối T(Y ) và kết nối trục điều khiển B với P(X). Áp suất trục điều khiển tại van chính phải từ 0,4 MPa đến 2,5 MPa.so lưu lượng từ P đến A và B đến T hoặc P đến B và A đến T.
Cấu tạo của Van định hướng tỷ lệ 4WRH
Van thí điểm
Van thí điểm là van giảm áp 3 chiều hoạt động bằng điện từ tỷ lệ (loại 3DREP6). Bộ chèn bướm ga được lắp ở cổng A và B, chi tiết hơn, xem văn bản của 3DREP6
Cấu tạo van điều khiển loại 3DREP6
Ký hiệu Van định hướng tỷ lệ 4WRH
