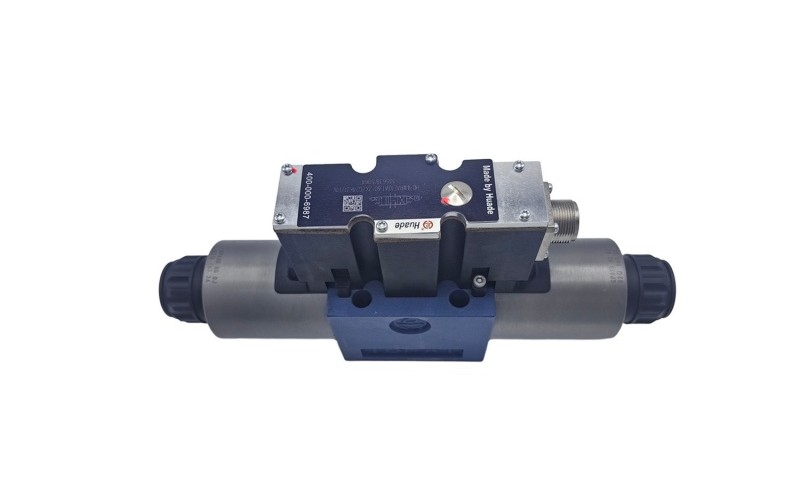

Hãy tưởng tượng bạn đang chỉ huy một dàn nhạc. Bạn không chỉ yêu cầu các nhạc sĩ chơi "ồn ào" hoặc "im lặng" - bạn còn đưa ra những cử chỉ tay tinh tế để nói "nhẹ nhàng hơn một chút", "to dần dần" hoặc "giữ âm lượng chính xác đó". Van tỷ lệ thủy lực giống như một chất dẫn cho chất lỏng thủy lực, cung cấp khả năng điều khiển vô cấp thay vì chỉ "bật" hoặc "tắt".
Đối với những điều cơ bản, hãy bắt đầu vớivan tỷ lệ là gì.
Tương tự quán cà phê
Hãy nghĩ về một van tỷ lệ giống như máy pha cà phê espresso ở quán cà phê yêu thích của bạn. Nhân viên pha cà phê không chỉ bật công tắc để có được tách cà phê espresso hoàn hảo - họ còn tăng dần áp suất, kiểm soát cẩn thận tốc độ dòng chảy và thực hiện các điều chỉnh theo thời gian thực dựa trên cách chiết xuất cà phê. Tương tự, một van tỷ lệ liên tục điều chỉnh vị trí của nó dựa trên phản hồi điện để cung cấp chính xác lượng thủy lực phù hợp.
Van tỷ lệ thủy lực hoạt động như thế nào? Hành trình từng bước
Hãy cùng theo dõi hành trình điều khiển từ tín hiệu điện đến tác động thủy lực chính xác.
[Xem giải thích chi tiết vềvan tỷ lệ hoạt động như thế nào.]
1Trung tâm chỉ huy (Tín hiệu điều khiển)
PLC (Bộ điều khiển logic lập trình) hoặc hệ thống điều khiển khác gửi tín hiệu điện - thường là 0-10 volt, 4-20 milliamp hoặc thậm chí các lệnh kỹ thuật số thông qua các mạng công nghiệp như CANbus hoặc Ethernet.
2Trình dịch (Solenoid tỷ lệ)
Bộ điện từ tỷ lệ của van hoạt động giống như một bộ dịch chuyển năng lượng điện thành lực cơ học. Không giống như các cuộn dây điện từ thông thường được "cấp điện" hoặc "ngắt điện", các cuộn dây điện từ tỷ lệ tạo ra lực tỷ lệ thuận với cường độ tín hiệu đầu vào.
3Bộ chuyển động chính xác (Ống van)
Lực cơ học này đẩy ống van - một bộ phận hình trụ được gia công chính xác - đến các vị trí chính xác. Khi ống cuộn di chuyển, nó sẽ mở ra các lỗ có kích thước khác nhau (được gọi là cổng) để kiểm soát dòng chất lỏng.
4Vòng phản hồi thông minh (Cảm biến LVDT)
Các van tỷ lệ tiên tiến bao gồm LVDT (Biến áp vi sai biến tuyến tính) liên tục theo dõi vị trí ống chỉ. Điều này tạo ra một hệ thống khép kín tự động điều chỉnh các nhiễu loạn bên ngoài, thay đổi nhiệt độ và hao mòn.
Ví dụ trong thế giới thực
Khi người vận hành máy xúc di chuyển cần điều khiển nửa chừng, van tỷ lệ sẽ nhận được tín hiệu 50%. Ống chỉ di chuyển đến vị trí cho phép chính xác một nửa lưu lượng tối đa đến xi lanh thủy lực, dẫn đến chuyển động cánh tay được kiểm soát trơn tru với tốc độ chính xác bằng một nửa.
Van tỷ lệ, Van servo và Van bật/tắt: Sự so sánh cơ bản
Hiểu được sự khác biệt giữa các loại van là rất quan trọng để đưa ra lựa chọn đúng đắn:
| Tính năng | Van bật/tắt | Van tỷ lệ | Van trợ lực |
|---|---|---|---|
| Loại điều khiển | Nhị phân (Mở/Đóng) | Định vị vô hạn | Định vị siêu chính xác |
| Thời gian đáp ứng | 10-100 mili giây | 5-50 mili giây | 1-10 mili giây |
| Sự chính xác | ±5-10% | ±1-3% | ± 0,1-0,5% |
| Trị giá | $50-500 | 500-5.000 USD | 2.000-20.000 USD |
| Ứng dụng điển hình | Điều khiển bật/tắt đơn giản | Tự động hóa chung | Hệ thống có độ chính xác cao |
| BẢO TRÌ | Thấp | Trung bình | Cao |
| Độ nhạy ô nhiễm | Thấp | Trung bình | Rất cao |
| Hiệu quả năng lượng | Nghèo | Tốt | Xuất sắc |
Khi nào nên chọn từng loại
Chọn Van Bật/Tắt khi:
Điều khiển khởi động/dừng đơn giản là đủ • Ngân sách cực kỳ eo hẹp • Môi trường ô nhiễm cao • Nguồn lực bảo trì hạn chế
Chọn Van tỷ lệ khi:
Bạn cần điều khiển tốc độ/áp suất thay đổi • Vấn đề tiết kiệm năng lượng • Quan trọng là vận hành êm ái • Cần có độ chính xác vừa phải
Chọn Van servo khi:
Độ chính xác cực cao là rất quan trọng • Cần có phản hồi rất nhanh • Ngân sách cho phép đạt được hiệu suất cao cấp • Có thể duy trì môi trường sạch sẽ
Các loại van tỷ lệ thủy lực: Tìm kiếm sự phù hợp hoàn hảo của bạn
Theo chức năng: Ba loại chính

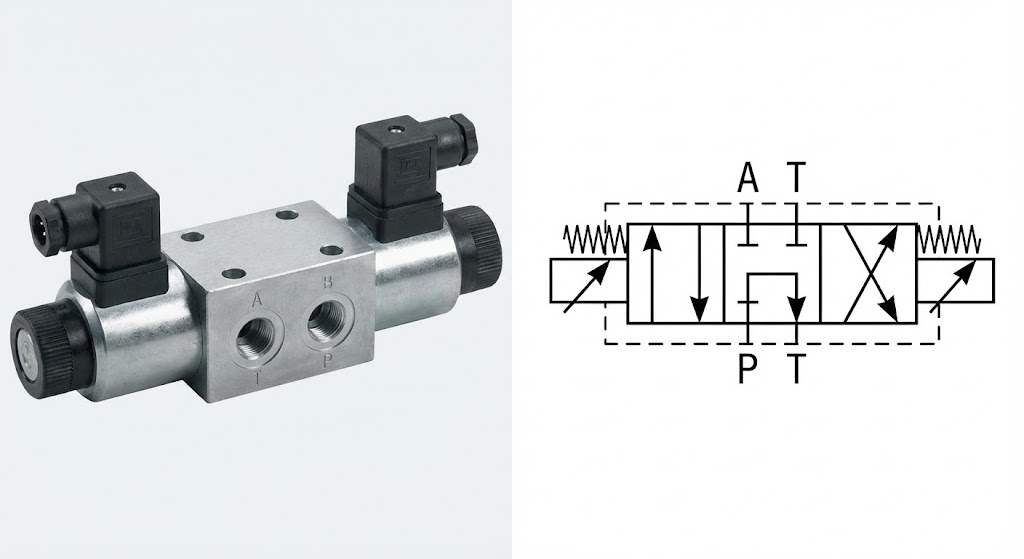

1. Van điều khiển hướng tỷ lệ
Họ làm gì:Kiểm soát cả hướng và tốc độ của bộ truyền động thủy lực
Hãy nghĩ về nó như:Bộ điều khiển giao thông thông minh không chỉ điều khiển giao thông mà còn kiểm soát giới hạn tốc độ
Các mô hình phổ biến:Dòng Bosch Rexroth 4WRA, dòng Parker D1FB
Tốt nhất cho:Máy công cụ, ép phun, tự động hóa nói chung

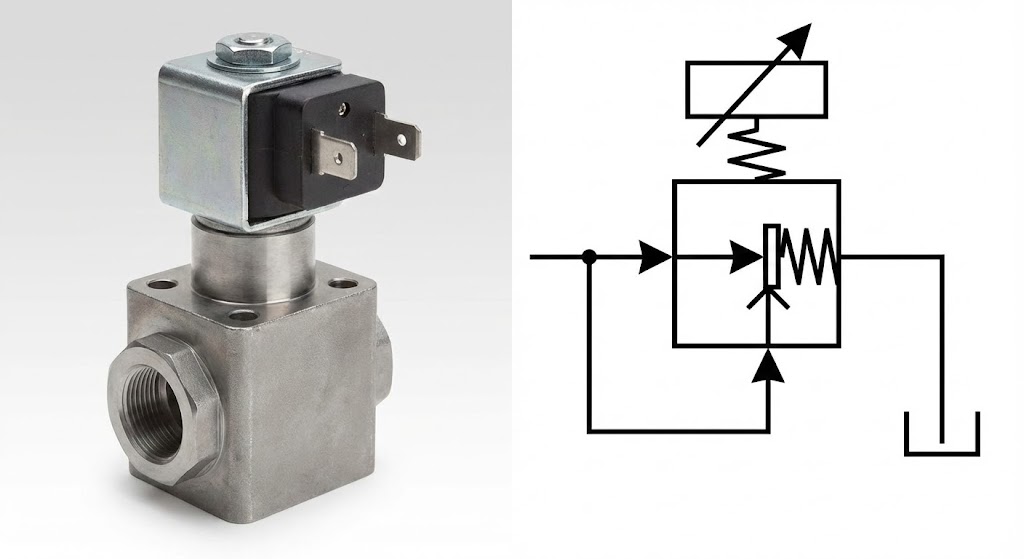

2. Van điều khiển áp suất theo tỷ lệ
Họ làm gì:Duy trì áp suất hệ thống chính xác bất kể nhu cầu dòng chảy
Hãy nghĩ về nó như:Bộ điều chỉnh áp suất nước thông minh giúp duy trì áp suất vòi hoa sen ở mức hoàn hảo ngay cả khi có người bật máy rửa chén
Các loại:Van giảm áp, giảm áp, van tuần tự áp suất
Tốt nhất cho:Vận hành máy ép, hệ thống kẹp, kiểm tra áp suất

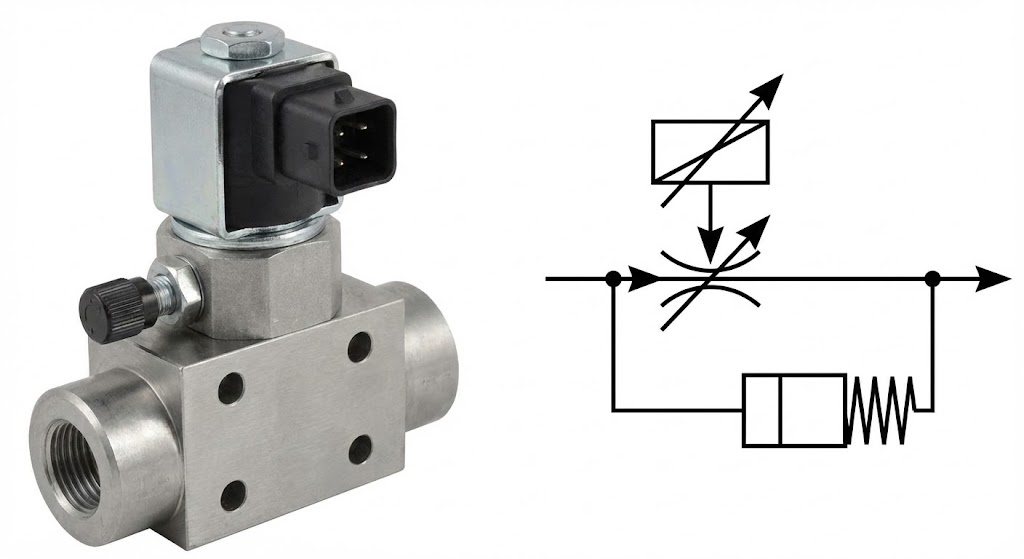

3. Van điều khiển lưu lượng theo tỷ lệ
Họ làm gì:Duy trì tốc độ dòng chảy chính xác không phụ thuộc vào sự thay đổi áp suất
Hãy nghĩ về nó như:Hệ thống điều khiển hành trình cho dòng thủy lực
Thường bao gồm:Bộ bù áp để điều khiển không phụ thuộc vào tải
Tốt nhất cho:Kiểm soát tốc độ, vận hành đồng bộ, ứng dụng đo đếm
Bằng cách xây dựng: Tìm hiểu cơ học

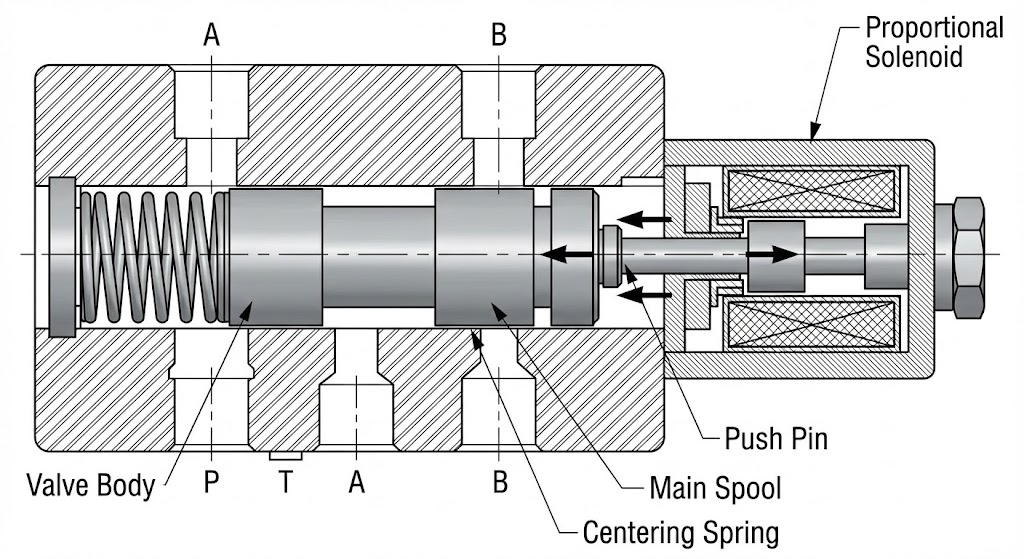

Van tỷ lệ tác động trực tiếp
• Nam châm điện trực tiếp di chuyển ống chính
• Thi công đơn giản hơn, chi phí thấp hơn
• Tốc độ dòng chảy thường lên tới 100 GPM
• Xếp hạng áp suất lên tới 3.000 PSI
• Hoàn hảo cho: Các ứng dụng cỡ trung với nhu cầu hiệu năng vừa phải

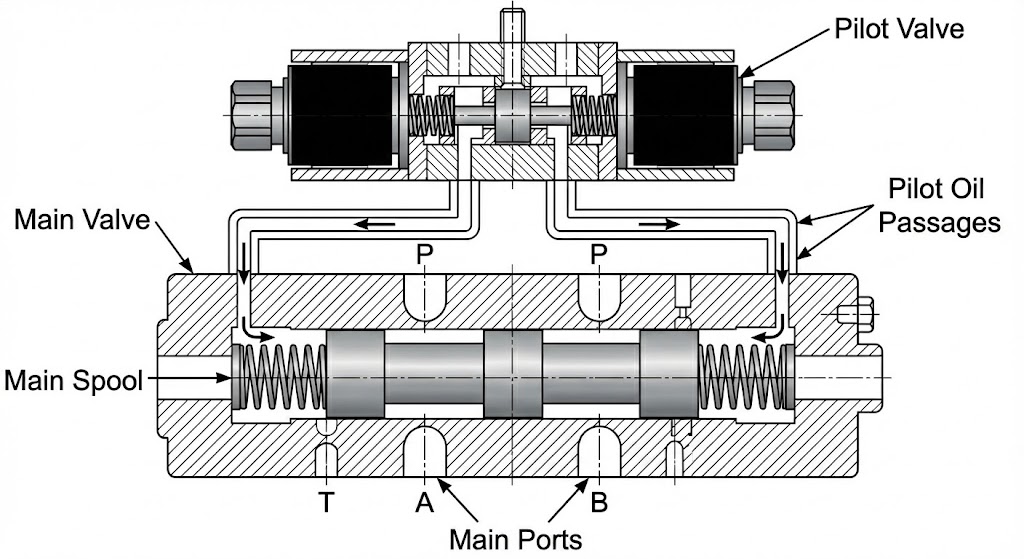

Van tỷ lệ vận hành thí điểm
• Van thí điểm nhỏ điều khiển hoạt động của van chính
• Khả năng lưu lượng và áp suất cao hơn
• Tốc độ dòng chảy lên tới hơn 500 GPM
• Xếp hạng áp suất lên tới hơn 5.000 PSI
• Hoàn hảo cho: Hệ thống công nghiệp lớn và thiết bị di động
Đặc điểm hiệu suất quan trọng: Tìm hiểu sâu về kỹ thuật
Hiểu mối quan hệ giữa tín hiệu và luồng
Trọng tâm của hiệu suất van tỷ lệ nằm ở mức độ chính xác của nó chuyển đổi tín hiệu điện thành đầu ra thủy lực. Dưới đây là ý nghĩa của các thông số kỹ thuật chính:
Độ tuyến tính (± 0,5% đến ± 3%)
Hãy tưởng tượng vẽ một đường thẳng trên giấy vẽ đồ thị. Độ tuyến tính đo lường mức độ hiệu suất thực tế của van của bạn đạt đến đường thẳng hoàn hảo đó. Tuyến tính tốt hơn có nghĩa là khả năng kiểm soát dễ dự đoán hơn.
Độ trễ (± 0,5% đến ± 5%)
Điều này đo lường sự khác biệt về đầu ra khi bạn tiếp cận cùng một điểm đặt từ các hướng khác nhau. Hãy nghĩ về nó giống như việc điều khiển vô lăng - ít độ trễ hơn có nghĩa là điều khiển chính xác hơn.
Độ lặp lại (± 0,1% đến ± 2%)
Van thực hiện cùng một hoạt động một cách nhất quán như thế nào? Điều này giống như yêu cầu một cầu thủ bóng rổ thực hiện quả ném phạt - độ lặp lại tốt hơn có nghĩa là hiệu suất đáng tin cậy hơn.
Thời gian phản hồi (5-100 mili giây)
Van phản ứng nhanh như thế nào với sự thay đổi tín hiệu? Đối với các ứng dụng động, phản hồi nhanh hơn sẽ ngăn chặn sự mất ổn định của hệ thống và cải thiện hiệu suất.
Toán học đằng sau sự kỳ diệu: Phương trình dòng chảy
Phương trình dòng chảy cơ bản của van tỷ lệ là:
Q = Cd × A × √(2ΔP/ρ)
Ở đâu:
Q = Tốc độ dòng chảy
Cd = Hệ số phóng điện
A = Diện tích mở van (được điều khiển bởi vị trí ống chỉ)
ΔP = Chênh lệch áp suất qua van
ρ = mật độ chất lỏng
Phương trình này cho thấy tại sao van tỷ lệ lại hiệu quả đến vậy: bằng cách kiểm soát chính xác diện tích (A), chúng cung cấp khả năng kiểm soát dòng chảy chính xác bất kể sự thay đổi áp suất.
Câu chuyện thành công trong thế giới thực: Các ứng dụng làm thay đổi các ngành công nghiệp
Nghiên cứu điển hình 1: Cuộc cách mạng ép phun
Thử thách:Một nhà sản xuất phụ tùng ô tô đang phải vật lộn với việc ép nhựa không nhất quán, gây ra tỷ lệ phế liệu 20% và khiến khách hàng phàn nàn.
Giải pháp:Triển khai van tỷ lệ Moog D941 để kiểm soát tốc độ phun và áp suất.
Quá trình:
• Giai đoạn tốc độ: Van cung cấp khả năng phun nhanh, có kiểm soát để lấp đầy 95% khuôn
• Giai đoạn Đóng gói/Giữ: Chuyển đổi liền mạch sang kiểm soát áp suất chính xác
• Giai đoạn phục hồi: Xoay vít có kiểm soát để chuẩn bị cho lần bắn tiếp theo
Nghiên cứu điển hình 2: Độ chính xác của thiết bị di động
Thử thách:Khách hàng của một nhà sản xuất cần cẩu phàn nàn về chuyển động tải bị giật gây lo ngại về an toàn và giảm năng suất.
Giải pháp:Hệ thống van tỷ lệ Danfoss PVG 48 với cần điều khiển điện tử.
Sự chuyển đổi:
• Trước: Điều khiển van nhị phân gây ra hiện tượng khởi động/dừng đột ngột
• Sau: Đầu vào toán tử khớp tăng/giảm tốc mượt mà
• Tính năng nâng cao: Cảm biến tải để tiết kiệm năng lượng, điều khiển điện tử để định vị chính xác
Nghiên cứu điển hình 3: Độ chính xác của nhà máy thép
Thử thách:Nhà máy cán thép cần kiểm soát áp suất chính xác để có độ dày sản phẩm ổn định (dung sai ± 0,01mm).
Giải pháp:Van áp suất tỷ lệ ATOS DPZO có tích hợp điều khiển phản hồi.
Sự đổi mới:
• Đo độ dày theo thời gian thực phản hồi lại điều khiển van
• Điều chỉnh áp suất tự động bù đắp cho sự thay đổi của vật liệu
• Điều khiển vòng kín duy trì lực ổn định bất chấp tốc độ thay đổi
Chọn van tỷ lệ phù hợp: Hướng dẫn lựa chọn của bạn
Bước 1: Xác định yêu cầu hệ thống của bạn
Danh sách kiểm tra thông số kỹ thuật hiệu suất:
• Áp suất hệ thống tối đa: _____ PSI
• Lưu lượng yêu cầu: _____ GPM
• Phạm vi nhiệt độ hoạt động: _____ đến _____ °F
• Yêu cầu về thời gian đáp ứng: _____ mili giây
• Độ chính xác cần thiết: ±_____ %
• Loại tín hiệu điều khiển: Điện áp/Dòng điện/Kỹ thuật số
Bước 2: Cân nhắc cụ thể cho từng ứng dụng
Đối với các ứng dụng sản xuất/công nghiệp:
• Xem xét các loại van có thiết bị điện tử tích hợp (dòng Bosch Rexroth 4WRA)
• Tìm kiếm khả năng giao tiếp fieldbus
• Ưu tiên tính lặp lại và tính ổn định lâu dài
Đối với thiết bị di động:
• Chọn các loại van có khả năng chống rung và sốc (dòng Danfoss PVG)
• Xem xét các yêu cầu về niêm phong môi trường
• Đánh giá mức tiêu thụ điện năng cho hệ thống chạy bằng pin
Dành cho hàng không vũ trụ/các ứng dụng quan trọng:
• Chọn van có hệ thống phản hồi dự phòng
• Xem xét các vật liệu đặc biệt cho nhiệt độ khắc nghiệt
• Đánh giá đặc điểm chế độ lỗi
