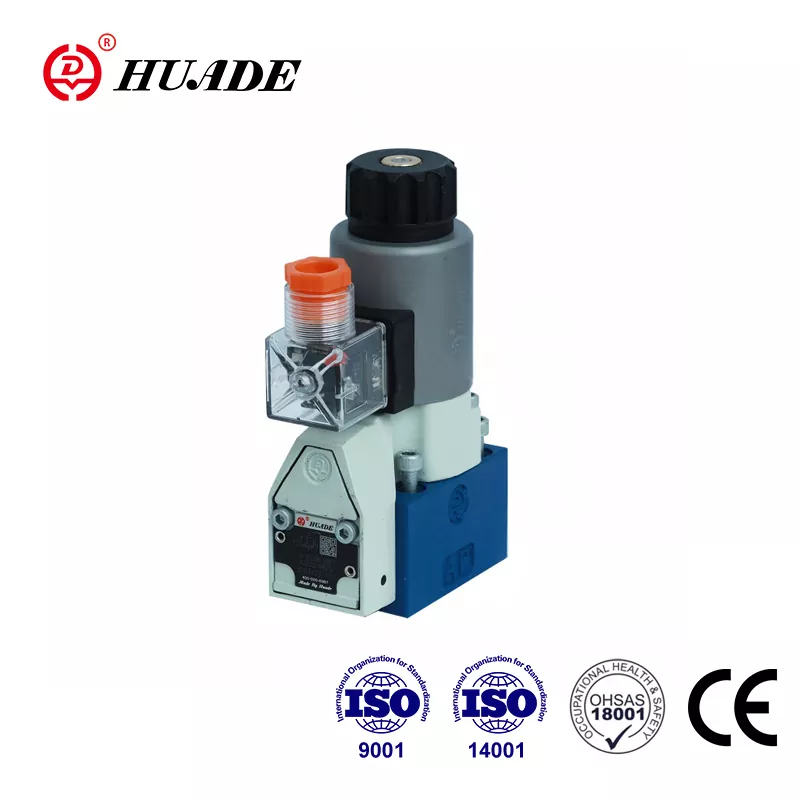

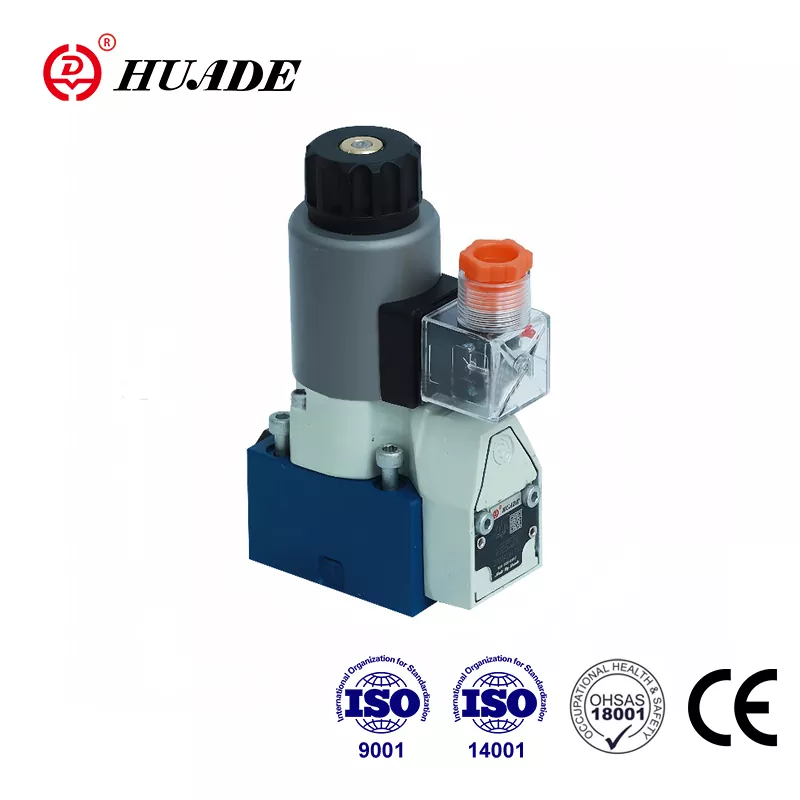

Khi nói đến các hệ thống thủy lực cần độ tin cậy tuyệt đối, van định hướng dạng poppet M-SEW 6 của Bosch Rexroth nổi bật như một đối thủ nặng ký. Van này giải quyết một vấn đề mà van ống truyền thống không thể xử lý: cách ly hoàn toàn không bị rò rỉ dưới áp suất cao. Nếu bạn đang làm việc với các hệ thống thủy lực mà ngay cả những rò rỉ nhỏ cũng quan trọng, việc hiểu điều gì làm cho M-SEW 6 trở nên khác biệt có thể giúp bạn tránh khỏi những cơn đau đầu đáng kể trong quá trình sử dụng.
Điều gì tạo nên sự khác biệt của van Poppet
Van định hướng poppet M-SEW 6 sử dụng cách tiếp cận cơ bản khác với hầu hết các van thủy lực mà bạn có thể gặp. Thay vì trượt các bộ phận kim loại tạo ra các vòng đệm thông qua dung sai chặt chẽ, van này sử dụng một quả bóng hoặc hình nón cứng để chặn dòng chảy vật lý bằng cách tựa vào bề mặt được gia công chính xác. Hãy nghĩ về nó giống như một cái nắp chai so với một cánh cửa trượt. Nắp chai tạo ra sự bịt kín hoàn toàn khi ấn xuống, trong khi cửa trượt luôn có một khe hở nào đó, dù có vặn chặt đến đâu.
Sự lựa chọn thiết kế này rất quan trọng trong các ứng dụng thực tế. Van ống truyền thống luôn bị rò rỉ bên trong ở một mức độ nào đó. Dung sai càng chặt thì chúng càng ít rò rỉ, nhưng độ rò rỉ không bao giờ về 0. Van định hướng poppet M-SEW 6 loại bỏ hoàn toàn vấn đề này thông qua thiết kế dựa trên chỗ ngồi. Khi phần tử con rối ép vào chỗ ngồi của nó, dòng chảy sẽ dừng hoàn toàn.
Khả năng áp lực khiến nó khác biệt
Van định hướng poppet M-SEW 6 xử lý áp suất lên tới 630 bar, tương đương khoảng 9.150 psi. Đối với bối cảnh, hầu hết các van kích thước D03 tiêu chuẩn đều đạt tối đa khoảng 350 bar. Xếp hạng áp suất gần gấp đôi này không chỉ là một con số trên biểu dữ liệu. Nó thể hiện cam kết kỹ thuật cơ bản về tính toàn vẹn của cấu trúc, ảnh hưởng đến mọi thứ từ độ dày vỏ cho đến các yêu cầu lắp đặt.
Hoạt động ở áp suất 630 bar tạo ra lực rất lớn cố gắng tách van ra khỏi bề mặt lắp đặt của nó. Khu vực kết nối van D03 điển hình chịu lực tách hơn 4.000 pound ở áp suất này. Van định hướng poppet M-SEW 6 xử lý vấn đề này thông qua các yêu cầu lắp đặt cụ thể phải được tuân thủ chính xác. Bề mặt lắp cần có độ phẳng trong khoảng 0,01mm trên 100mm và độ nhám bề mặt là Rz 0,8. Các bu lông lắp, M5x45 cấp 10,9, phải được vặn đến chính xác 8,9 Nm.
M-SEW 6 thực sự hoạt động như thế nào
Van định hướng hình con rối M-SEW 6 hoạt động thông qua dẫn động điện từ trực tiếp. Khi bạn cấp điện cho cuộn dây, nó sẽ tạo ra lực từ kéo phần tử con rối ra khỏi chỗ ngồi của nó, cho phép dòng chảy. Khi mất điện, lò xo hồi vị và áp suất hệ thống sẽ đập con rối trở lại chỗ ngồi của nó, chặn dòng chảy ngay lập tức. Điều này mang lại cho van định hướng poppet M-SEW 6 thời gian chuyển đổi nhanh đáng kể, đặc biệt là khi đóng.
Tốc độ chuyển đổi kể một câu chuyện quan trọng. Khi hoạt động ở nguồn điện 24V DC thuần túy, van sẽ cấp điện trong 25 đến 40 mili giây và ngắt điện chỉ sau 10 đến 15 mili giây. Thời gian ngắt điện đó đặc biệt nhanh so với van ống, điều này cực kỳ quan trọng trong các ứng dụng an toàn. Nếu có sự cố xảy ra và bạn cần dừng luồng ngay lập tức thì những mili giây thêm đó có thể rất quan trọng.
Tuy nhiên, nếu bạn chạy van định hướng poppet M-SEW 6 trên điện áp xoay chiều thông qua bộ chỉnh lưu, hiệu suất sẽ thay đổi đáng kể. Thời gian ngắt điện tăng lên 35 đến 55 mili giây vì mạch chỉnh lưu có các tụ lọc làm chậm quá trình phân rã dòng điện trong cuộn dây. Phản hồi chậm hơn ba đến bốn lần này có thể được chấp nhận đối với một số ứng dụng, nhưng đối với các hệ thống tắt khẩn cấp, hoạt động DC trực tiếp rõ ràng mang lại hiệu suất tốt hơn.
Tùy chọn cấu hình và ý nghĩa của chúng
Van định hướng poppet M-SEW 6 có nhiều cấu hình chức năng. Phổ biến nhất là phiên bản 3/2 chiều có ký hiệu U và C. Ký hiệu U thể hiện cấu hình mở thông thường trong đó cổng P kết nối với cổng A khi van không được cấp điện. Ký hiệu C biểu thị thường đóng trong đó P đến A bị chặn khi không được cấp điện. Cấu hình 3/2 này là nơi van poppet thực sự tỏa sáng vì chúng có thể duy trì khả năng cách ly hoàn hảo với hình học đơn giản.
Van cũng có cấu hình 4/2 chiều với ký hiệu D và Y, mặc dù những ký hiệu này ít phổ biến hơn. Việc tạo hàm 4/2 với các phần tử hình nộm phức tạp hơn về mặt cơ học vì bạn cần duy trì sự cách ly không bị rò rỉ ở nhiều cổng cùng một lúc. Sự cân bằng trong thiết kế trở nên khó khăn hơn, đó là lý do tại sao Rexroth nhấn mạnh các phiên bản 3/2 trong đó van định hướng dạng poppet M-SEW 6 có thể mang lại độ tin cậy và khả năng áp suất tối đa.
Công suất dòng chảy tối đa là 25 lít mỗi phút. Điều này có vẻ thấp so với một số van ống chỉ, nhưng nó thực sự hợp lý đối với van poppet vận hành trực tiếp kích thước D03. Cuộn dây điện từ phải thắng cả lực lò xo và lực ép tác dụng lên phần tử hình múa rối. Việc tăng công suất dòng chảy sẽ đòi hỏi diện tích hình múa rối lớn hơn, điều này sẽ đòi hỏi một bộ điện từ lớn không thực tế để vận hành trực tiếp.
Giải thích cấu trúc mã đặt hàng
Van định hướng poppet M-SEW 6 sử dụng mã đặt hàng 16 vị trí chỉ định mọi chi tiết kỹ thuật. Hiểu mã này sẽ giúp bạn có được chính xác loại van bạn cần. Vị trí 01 chỉ định loại chất lỏng, là M cho dầu khoáng. Vị trí 02 cho biết đó là van 2 chiều, 3 chiều hay 4 chiều. Vị trí 03 là SEW, xác nhận đây là loại van vận hành trực tiếp kiểu poppet.
Vị trí 04 xác nhận kích thước là 6, tương ứng với tiêu chuẩn NG6 hoặc D03. Vị trí 05 là lựa chọn ký hiệu của bạn như U hoặc C. Vị trí 07 chỉ định mức áp suất, 420 hoặc 630 bar. Vị trí 09 xử lý điện áp, với G24 là 24V DC tiêu chuẩn. Các tùy chọn như G96 và G110 cho biết hoạt động trên nguồn điện xoay chiều 110V hoặc 120V thông qua chỉnh lưu.
Vị trí 12 trở nên quan trọng nếu bạn cần giám sát vị trí. Van định hướng poppet M-SEW 6 có thể được trang bị cảm biến cảm ứng (QMAG24 hoặc QMBG24) để xác nhận vị trí thực tế của van. Tuy nhiên, các tùy chọn giám sát này chỉ hoạt động với phiên bản 420 bar. Lớp vỏ dày hơn cần thiết để vận hành ở áp suất 630 bar không còn chỗ cho việc bố trí lắp đặt cảm biến tiêu chuẩn.
Vị trí 13 cho phép bạn thêm van tiết lưu hoặc van kiểm tra. Bộ phận tiết lưu, được chỉ định từ B12 đến B22, hạn chế dòng chảy ở các mức độ khác nhau. Khi bạn đang vận hành van định hướng hình múa rối M-SEW 6 ở áp suất và lưu lượng tối đa, những bộ phận chèn này có thể ngăn chặn hiện tượng búa nước và tạo bọt trong quá trình chuyển mạch. Vị trí 14 chỉ định vật liệu bịt kín, NBR hoặc FKM tiêu chuẩn (được chỉ định bởi hậu tố V) để tương thích với các chất lỏng đặc biệt.
Cân nhắc về khả năng tương thích chất lỏng
Van định hướng poppet M-SEW 6 hoạt động với dầu khoáng tiêu chuẩn đáp ứng thông số kỹ thuật DIN 51524. Nó cũng xử lý các chất lỏng chống cháy và phân hủy sinh học khác nhau bao gồm các loại HEES, HEPG, HETG, HFDR và HFDU. Việc lựa chọn vật liệu làm kín ở đây trở nên quan trọng. Phớt NBR tiêu chuẩn hoạt động tốt với dầu khoáng và hoạt động từ -30°C đến +80°C. Nếu bạn đang sử dụng một số este tổng hợp hoặc chất lỏng polyglycol nhất định, bạn phải chỉ định con dấu FKM có hậu tố V. Phớt FKM có phạm vi nhiệt độ hẹp hơn một chút từ -20°C đến +80°C nhưng cung cấp khả năng kháng hóa chất cần thiết.
Việc lựa chọn con dấu sai gây ra sự xuống cấp nhanh chóng. Phớt NBR sẽ phồng lên và hỏng trong một số chất lỏng tổng hợp nhất định, trong khi phớt FKM có thể cứng và nứt nếu sử dụng ngoài phạm vi nhiệt độ của chúng. Tài liệu về van định hướng poppet M-SEW 6 chỉ định rõ ràng con dấu nào hoạt động với chất lỏng nào và việc tuân thủ nghiêm ngặt các nguyên tắc này không phải là tùy chọn.
Yêu cầu cài đặt bạn không thể bỏ qua
Việc lắp van định hướng hình múa rối M-SEW 6 sẽ xác định chính xác xem nó hoạt động như thiết kế hay bị rò rỉ dưới áp suất. Van gắn vào ống góp D03/NG6 hoặc tấm phụ bằng bốn bu lông M5x45. Các bu lông này phải có độ bền cấp 10,9 và được mômen xoắn chính xác 8,9 Nm. Lực xoắn dưới cho phép vỏ tách ra khỏi bề mặt lắp dưới áp lực. Lực xoắn quá mức có thể làm cong bề mặt lắp đặt, tạo ra sự tập trung ứng suất dẫn đến hỏng phốt.
Các vòng chữ O ở các cổng cũng quan trọng. Cổng P sử dụng vòng chữ O 10x2mm trong khi cổng A và B sử dụng vòng chữ O 9,25x1,78mm. Đây không phải là kích thước tùy ý. Chúng phù hợp với kích thước rãnh và tải trọng áp suất dự kiến. Việc sử dụng sai vòng chữ O hoặc vòng chữ O bị hỏng đảm bảo rò rỉ làm mất đi toàn bộ mục đích của việc chọn van định hướng hình múa rối M-SEW 6 ngay từ đầu.
Cuộn dây điện từ gắn với đai ốc khóa có mô-men xoắn 4 Nm. Điều này có vẻ ít quan trọng hơn so với các bu lông lắp chính, nhưng việc lắp điện từ lỏng lẻo gây ra các vấn đề về căn chỉnh làm tăng khe hở từ, giảm lực và có khả năng ngăn cản việc di chuyển hoàn toàn của con rối. Van có thể hoạt động nhưng không mở hoặc đóng hoàn toàn, gây hạn chế dòng chảy hoặc bịt kín không hoàn toàn.
Ưu điểm bảo trì được tích hợp trong thiết kế
Một khía cạnh thông minh của van định hướng poppet M-SEW 6 là thiết kế cuộn dây có thể tháo rời và xoay được. Cuộn dây điện từ có thể được tháo ra và thay thế mà không làm ảnh hưởng đến vỏ thủy lực chứa áp suất. Điều này có nghĩa là bạn có thể thực hiện bảo trì điện mà không cần giảm áp suất toàn bộ hệ thống thủy lực. Trong các hệ thống áp suất cao, việc giảm áp và tái điều áp tốn nhiều thời gian và tiềm ẩn nhiều rủi ro. Có thể thay thế cuộn dây bị hỏng mà không cần chạm vào mạch thủy lực giúp giảm đáng kể thời gian ngừng hoạt động.
Cuộn dây quay 90 độ, giúp định tuyến cáp trong các khối đa dạng chặt chẽ. Bạn có thể định hướng kết nối điện để tránh nhiễu với các bộ phận lân cận. Tính linh hoạt này làm cho van định hướng poppet M-SEW 6 dễ dàng tích hợp hơn vào các cụm lắp ráp phức tạp khi không gian bị hạn chế.
Bản thân thiết kế poppet đòi hỏi ít bảo trì hơn van ống chỉ. Không có bề mặt trượt được gia công chính xác nào bị mòn dần và làm tăng độ rò rỉ. Con búp bê có thể bịt kín hoặc không. Miễn là ô nhiễm không làm hỏng bề mặt chỗ ngồi, về cơ bản van sẽ duy trì hiệu suất không rò rỉ vô thời hạn.
Nơi van này có ý nghĩa nhất
Van định hướng poppet M-SEW 6 vượt trội trong các ứng dụng mà tải phải được giữ mà không bị trôi trong thời gian dài. Hệ thống kẹp thủy lực trong máy công cụ là một trường hợp sử dụng hoàn hảo. Sau khi kẹp đóng trên phôi, nó cần được giữ ở trạng thái kẹp mà không bị mất áp suất trong quá trình gia công. Ngay cả một rò rỉ nhỏ cũng có thể khiến kẹp nhả ra từ từ, có khả năng khiến phôi bị dịch chuyển trong quá trình cắt.
Cách ly bộ tích lũy là một sự phù hợp tự nhiên khác. Khi bạn sạc bộ tích lũy và sau đó cần cách ly nó khỏi phần còn lại của mạch điện, van cách ly bị rò rỉ sẽ dần dần làm giảm áp suất ra khỏi bộ tích lũy. Van định hướng poppet M-SEW 6 duy trì áp suất đó vô thời hạn. Mạch an toàn cũng được hưởng lợi rất nhiều. Nếu hệ thống an toàn phụ thuộc vào việc ngăn chặn dòng chảy khi mất điện, sự rò rỉ bên trong qua van ống có thể cho phép chuyển động ngoài ý muốn ngay cả khi tín hiệu điều khiển tắt.
Các hệ thống kiểm tra cần giữ áp suất để phát hiện rò rỉ cần có van cách ly không rò rỉ. Máy ép rèn và tạo hình áp suất cao hoạt động ở áp suất trong đó định mức 630 bar của M-SEW 6 trở nên có giá trị. Các hệ thống thủy lực dưới biển phải đối mặt với cả yêu cầu về áp suất cao và độ tin cậy nghiêm ngặt trong đó thiết kế không rò rỉ của van định hướng hình múa rối M-SEW 6 mang lại giới hạn an toàn quan trọng.
So sánh với các lựa chọn cạnh tranh
Dòng D1SE của Parker Hannifin đại diện cho sự cạnh tranh trực tiếp gần nhất với van định hướng poppet M-SEW 6 trong phạm vi kích thước D03. D1SE xử lý áp suất lên tới 350 bar và lưu lượng lên tới 20 lít mỗi phút. Nó sử dụng triết lý thiết kế hình múa rối tương tự với các chi tiết chỗ ngồi kiểu hình nón. Thời gian chuyển mạch chậm hơn, khoảng 50ms để cấp điện và 60ms để ngắt điện khi vận hành DC.
Chênh lệch áp suất giữa 350 bar và 630 bar cho thấy các chiến lược thị trường khác nhau. Parker hướng D1SE vào thị trường ứng dụng rộng lớn hơn cần cách ly không rò rỉ ở áp suất công nghiệp thông thường. Rexroth định vị van định hướng poppet M-SEW 6 cho phân khúc cao cấp nơi khả năng chịu áp suất cực cao khiến chi phí cao hơn. Các ứng dụng thực sự cần khả năng 630 bar có các lựa chọn thay thế hạn chế, mang lại cho Rexroth một vị trí vững chắc trong phân khúc đó.
Thời gian chuyển đổi nhanh hơn của M-SEW 6, đặc biệt là thời gian ngắt điện 10-15ms, mang lại lợi thế an toàn rõ ràng trong các tình huống tắt máy khẩn cấp. Sự khác biệt 45ms giữa M-SEW 6 và D1SE có thể xác định xem máy có dừng trước khi gây hư hỏng hoặc thương tích hay không. Đối với các ứng dụng quan trọng về an toàn, thời gian phản hồi nhanh hơn không chỉ là những tính năng hay mà còn là những yêu cầu thiết yếu.
Hiểu sự đánh đổi
Việc chọn van định hướng dạng poppet M-SEW 6 có nghĩa là phải chấp nhận một số hạn chế nhất định. Công suất dòng chảy 25 lít mỗi phút sẽ không đáp ứng được các ứng dụng cần tốc độ dòng chảy cao. Sự mất cân bằng áp suất vốn có trong thiết kế hình múa rối có nghĩa là bộ điện từ hoạt động mạnh hơn để mở van trước áp suất hệ thống. Van poppet vận hành trực tiếp đạt đến các giới hạn thực tế xung quanh phạm vi lưu lượng và áp suất mà M-SEW 6 đạt được. Việc mở rộng quy mô hơn đáng kể sẽ yêu cầu vận hành thử nghiệm, điều này làm tăng thêm độ phức tạp và chi phí.
Các yêu cầu về độ chính xác lắp đặt chặt chẽ hơn so với van ống thông thường. Bạn không thể bắt vít van định hướng hình múa rối M-SEW 6 lên bề mặt được gia công thô và mong muốn nó bịt kín ở áp suất 630 bar. Ống góp hoặc tấm phụ cần được gia công thích hợp để đáp ứng các thông số kỹ thuật về độ phẳng và độ hoàn thiện. Điều này làm tăng thêm chi phí cho toàn bộ hệ thống nhưng mang lại hiệu suất không rò rỉ, điều này chứng minh cho việc lựa chọn van hình múa rối ngay từ đầu.
Giới hạn giám sát vị trí trên phiên bản 630 bar có ý nghĩa quan trọng trong các ứng dụng yêu cầu xác minh an toàn chức năng. Nếu phân tích an toàn của bạn xác định rằng bạn cần phản hồi vị trí để chứng minh van đã đóng, bạn phải chấp nhận giới hạn áp suất 420 bar. Điều này thể hiện sự cân bằng kỹ thuật cơ bản trong đó Rexroth chọn không làm tổn hại đến tính toàn vẹn về cấu trúc cần thiết cho thanh 630 để chứa các cảm biến.
Đưa ra lựa chọn đúng đắn cho ứng dụng của bạn
Nếu ứng dụng của bạn hoàn toàn yêu cầu không có rò rỉ bên trong thì van định hướng dạng poppet M-SEW 6 sẽ nằm trong danh sách lựa chọn của bạn. Nếu bạn cần giữ áp suất trên 400 bar, các tùy chọn của bạn sẽ bị thu hẹp đáng kể và M-SEW 6 trở thành một trong số ít lựa chọn khả thi ở kích thước D03. Nếu phản ứng ngắt điện nhanh đóng vai trò quan trọng vì sự an toàn thì thời gian chuyển mạch 10-15ms mang lại lợi ích thực sự. Nếu bạn làm việc với chất lỏng có khả năng phân hủy sinh học hoặc chống cháy, tùy chọn con dấu FKM sẽ xử lý khả năng tương thích mà một số van cạnh tranh không cung cấp.
Ngược lại, nếu bạn cần tốc độ dòng chảy cao trên 30 lít mỗi phút, van định hướng hình múa rối M-SEW 6 sẽ không hoạt động. Nếu ứng dụng của bạn liên quan đến việc đạp xe thường xuyên ở lưu lượng và áp suất tối đa, bạn nên đánh giá cẩn thận xem van có nằm trong giới hạn hiệu suất của nó hay không hoặc liệu bạn có cần chèn van tiết lưu để quản lý các điều kiện hay không. Nếu bạn cần chức năng 4/2 với các yêu cầu chuyển mạch phức tạp, van ống chỉ thực sự có thể đơn giản hơn mặc dù có đặc điểm rò rỉ.
Tổng chi phí tính toán quyền sở hữu nghiêng về van định hướng poppet M-SEW 6 trong các ứng dụng có thời gian ngừng hoạt động tốn kém. Tuổi thọ dài, độ hao mòn tối thiểu và thay thế cuộn dây dễ dàng giúp giảm chi phí bảo trì và thời gian ngừng hoạt động của hệ thống. Giá mua ban đầu cao hơn van ống tiêu chuẩn, nhưng trong các ứng dụng quan trọng nơi độ tin cậy là vấn đề quan trọng, chi phí cao cấp đó sẽ được khấu hao nhanh chóng.
Tài liệu kỹ thuật và hỗ trợ
Bosch Rexroth cung cấp tài liệu kỹ thuật toàn diện cho van định hướng poppet M-SEW 6 bao gồm các mô hình CAD ở nhiều định dạng, bản vẽ đầy đủ chiều và đường cong hiệu suất chi tiết. Tài liệu nêu rõ tất cả các yêu cầu lắp đặt, thông số kỹ thuật của vòng chữ O, giá trị mô-men xoắn và thông tin về khả năng tương thích của chất lỏng. Việc tuân thủ chính xác các thông số kỹ thuật này là rất quan trọng để đạt được hiệu suất định mức.
Van tuân theo các tiêu chuẩn lắp đặt ISO 4401-03-02-0-05 và DIN 24340 Mẫu A, đảm bảo khả năng tương thích với các ống góp và tấm phụ tiêu chuẩn công nghiệp. Tiêu chuẩn hóa này làm giảm rủi ro tích hợp và làm cho van định hướng poppet M-SEW 6 trở thành sự thay thế đơn giản cho các van D03 khác khi nâng cấp hệ thống để có hiệu suất rò rỉ tốt hơn.
Cân nhắc cuối cùng
Van định hướng poppet Bosch Rexroth M-SEW 6 đại diện cho một giải pháp chuyên dụng cho các ứng dụng đòi hỏi khắt khe. Nó không cố gắng đáp ứng mọi thứ cho mọi ứng dụng. Thay vào đó, nó tập trung vào việc thực hiện một công việc một cách đặc biệt tốt: cung cấp khả năng cách ly không rò rỉ ở áp suất lên tới 630 bar trong gói D03 tiêu chuẩn. Kỹ thuật để thực hiện được điều này đòi hỏi phải chú ý đến từng chi tiết trong quá trình lắp đặt và ứng dụng nhưng mang lại hiệu suất mà các van ống thông thường không thể sánh được.
Đối với các kỹ sư làm việc trên các mạch giữ tải, hệ thống an toàn hoặc các ứng dụng áp suất cao, việc hiểu những gì van định hướng poppet M-SEW 6 mang lại sẽ giúp đưa ra lựa chọn thành phần sáng suốt. Khả năng của van phù hợp với các yêu cầu cụ thể trong đó điểm mạnh của van là quan trọng nhất. Việc chọn nó cho ứng dụng phù hợp sẽ mang lại hiệu suất đáng tin cậy, không bị rò rỉ, giúp khẳng định vị thế cao cấp của nó trên thị trường.
