Khi bạn làm việc với các hệ thống thủy lực, việc hiểu từng bộ phận rất quan trọng. Van một chiều RVP 30 nổi bật như một giải pháp đáng tin cậy để kiểm soát dòng chất lỏng theo một hướng. Van một chiều thủy lực này do HYDAC sản xuất đã trở thành lựa chọn tiêu chuẩn trong các ứng dụng máy móc công nghiệp và di động.
Van một chiều RVP 30 là gì?
Van kiểm tra RVP 30 là van điều khiển hướng gắn trên ống góp được thiết kế cho hệ thống dầu thủy lực. Nó cho phép chất lỏng chảy tự do từ cổng B đến cổng A đồng thời chặn hoàn toàn mọi dòng chảy ngược. Việc kiểm soát dòng chảy một chiều này rất cần thiết trong nhiều ứng dụng thủy lực trong đó việc ngăn chặn dòng chảy ngược sẽ bảo vệ máy bơm và duy trì áp suất hệ thống.
RVP 30 sử dụng thiết kế hình múa rối có lò xo được làm từ thép cứng. Khi áp suất chất lỏng từ cổng B vượt quá lực lò xo, van sẽ mở ra và cho chất lỏng đi qua. Khi áp suất giảm xuống hoặc cố gắng đảo ngược hướng, lò xo sẽ đẩy con quay trở lại chỗ ngồi, tạo ra một lớp bịt kín giữa kim loại với kim loại để ngăn chặn bất kỳ sự rò rỉ nào.
Van một chiều này tuân theo tiêu chuẩn DIN ISO 1219 và được thiết kế đặc biệt để lắp trực tiếp lên các ống góp thủy lực hoặc tấm lắp. Thiết kế nhỏ gọn giúp tiết kiệm không gian so với van một chiều nội tuyến, khiến RVP 30 trở nên lý tưởng cho các hệ thống có không gian lắp đặt hạn chế.
Thông số kỹ thuật quan trọng
Van một chiều RVP 30 xử lý các điều kiện khắt khe với thông số kỹ thuật đáp ứng yêu cầu công nghiệp. Van hoạt động ở áp suất làm việc tối đa 350 bar, tương đương khoảng 5000 psi. Định mức áp suất này làm cho RVP 30 phù hợp với các mạch thủy lực áp suất cao thường thấy trong các thiết bị nặng.
Công suất dòng chảy đạt tới 600 lít mỗi phút hoặc khoảng 150 gallon mỗi phút. Tốc độ dòng chảy cao này có nghĩa là Van một chiều RVP 30 có thể xử lý lượng chất lỏng đáng kể mà không gây sụt áp quá mức. Áp suất nứt tiêu chuẩn là 0,5 bar, mặc dù có các tùy chọn từ 0,05 đến 4,5 bar tùy theo nhu cầu ứng dụng. Áp suất nứt thấp hơn cho phép van mở dễ dàng hơn, trong khi cài đặt cao hơn mang lại khả năng bịt kín tốt hơn chống lại dòng chảy ngược.
Thân van được làm từ thép carbon có mạ photphat hoặc kẽm để chống ăn mòn. Bản thân con rối sử dụng thép cứng và đánh bóng để đảm bảo độ bền. Các con dấu tiêu chuẩn là FKM fluoroelastomer, xử lý nhiệt độ từ âm 20 độ C đến dương 80 độ C. Một số phiên bản mở rộng phạm vi nhiệt độ thấp hơn tới âm 30 độ C.
RVP 30 nặng khoảng 10,3 kg và kết nối thông qua các cổng có ren có kích thước dành cho các phụ kiện vòng chữ O NPTF, BSPP hoặc SAE 1,5 inch. Kiểu lắp sử dụng bốn bu lông và có thể được lắp đặt theo bất kỳ hướng nào mà không ảnh hưởng đến hiệu suất.
Cách hoạt động của Van một chiều RVP 30 trong các ứng dụng thực tế
Hiểu được vị trí phù hợp của Van một chiều RVP 30 sẽ giúp làm rõ giá trị của nó. Một ứng dụng phổ biến là bảo vệ máy bơm. Khi máy bơm thủy lực tắt, chất lỏng có thể cố gắng chảy ngược qua máy bơm. Dòng chảy ngược này có thể làm hỏng các bộ phận của máy bơm hoặc khiến áp suất hệ thống giảm đột ngột. Việc lắp đặt RVP 30 tại đầu ra của máy bơm sẽ ngăn chặn dòng chảy ngược này và bảo vệ máy bơm khỏi bị hư hỏng.
Mạch tích lũy cũng được hưởng lợi từ Van kiểm tra RVP 30. Bộ tích lũy lưu trữ chất lỏng có áp suất để xả nhanh khi cần. Van kiểm tra duy trì áp suất trong bộ tích lũy bằng cách ngăn chất lỏng chảy ngược vào hệ thống chính khi áp suất giảm. Điều này giúp năng lượng dự trữ sẵn có cho chu kỳ làm việc tiếp theo.
Máy móc di động như máy xúc và máy xúc sử dụng RVP 30 trong toàn bộ hệ thống thủy lực của chúng. Những máy này hoạt động trong điều kiện khắc nghiệt với độ rung liên tục và tải trọng khác nhau. Vòng đệm kim loại với kim loại của van một chiều duy trì mức độ rò rỉ bằng 0 ngay cả khi các bộ phận nóng lên trong quá trình sử dụng nhiều. Độ tin cậy này giúp giảm thời gian ngừng hoạt động ước tính khoảng 20 đến 30% so với các hệ thống sử dụng van một chiều chất lượng thấp hơn.
Dây chuyền sản xuất sản xuất kết hợp Van một chiều RVP 30 trong máy ép, máy ép phun và thiết bị lắp ráp tự động. Thời gian đáp ứng nhanh và độ giảm áp suất thấp của van giúp các hệ thống này hoạt động trơn tru mà không lãng phí năng lượng. Các nguyên tắc tương tự cũng được áp dụng trong các hệ thống điều khiển góc tua bin gió và thiết bị hàng hải nơi độ tin cậy không thể bị ảnh hưởng.
Đặc điểm giảm áp suất
Mỗi van tạo ra một số lực cản dòng chảy, biểu hiện dưới dạng giảm áp suất. Van một chiều RVP 30 giảm thiểu sự thất thoát năng lượng này thông qua thiết kế bên trong được sắp xếp hợp lý. Ở mức 100 lít mỗi phút, áp suất giảm khoảng 0,5 bar. Áp suất này tăng lên khoảng 1,2 bar ở tốc độ 200 lít/phút và đạt khoảng 4,8 bar ở tốc độ dòng chảy tối đa 600 lít/phút.
Các giá trị giảm áp suất này tương đối thấp đối với van một chiều có kích thước và công suất này. Giảm áp suất thấp hơn có nghĩa là ít lãng phí năng lượng dưới dạng nhiệt và vận hành hệ thống hiệu quả hơn. Mối quan hệ giữa tốc độ dòng chảy và độ sụt áp không phải là tuyến tính, với độ sụt áp tăng nhanh hơn ở tốc độ dòng chảy cao hơn do nhiễu loạn và ma sát.
Các nhà thiết kế hệ thống có thể sử dụng những số liệu giảm áp suất này để tính toán tổng tổn thất hệ thống và kích thước máy bơm một cách thích hợp. Van một chiều RVP 30 góp phần tối thiểu vào sự kém hiệu quả của toàn bộ hệ thống, điều này rất quan trọng khi tối ưu hóa mức tiêu thụ năng lượng trong các cơ sở công nghiệp lớn.
So sánh RVP 30 với các lựa chọn thay thế
Thị trường van thủy lực cung cấp nhiều lựa chọn van một chiều. Van kiểm tra RVP 30 cạnh tranh chủ yếu dựa trên độ tin cậy và hiệu suất hơn là giá cả. Bosch Rexroth sản xuất các loại van tương tự được đánh giá có áp suất và lưu lượng tương đương, đôi khi có khả năng giám sát điện tử thu hút các hệ thống tự động. Parker Hannifin cung cấp các loại van một chiều nhẹ hơn một chút và dễ tích hợp hơn vào các thiết kế nhỏ gọn.

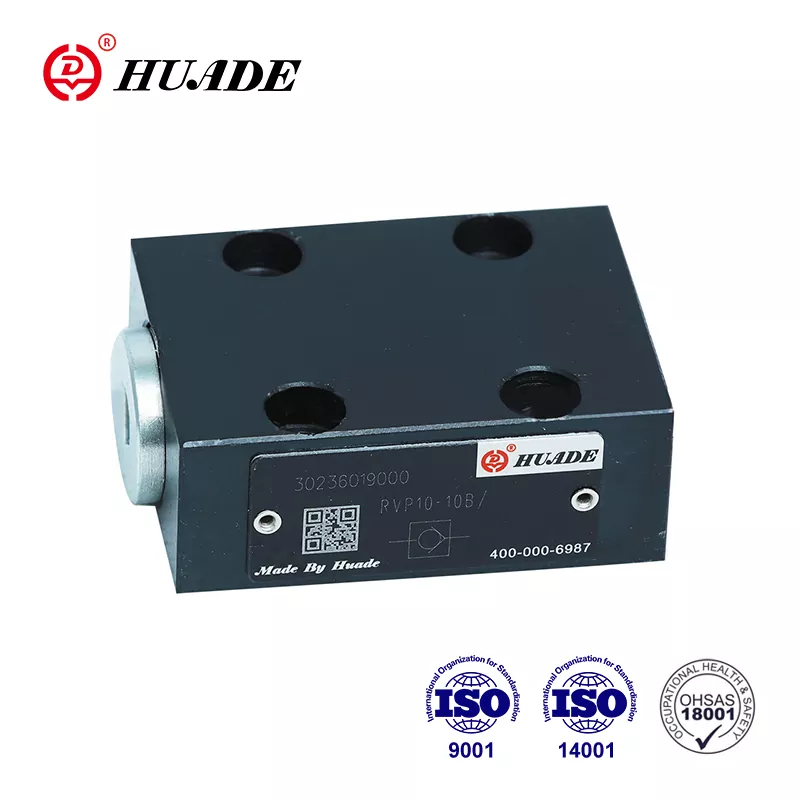

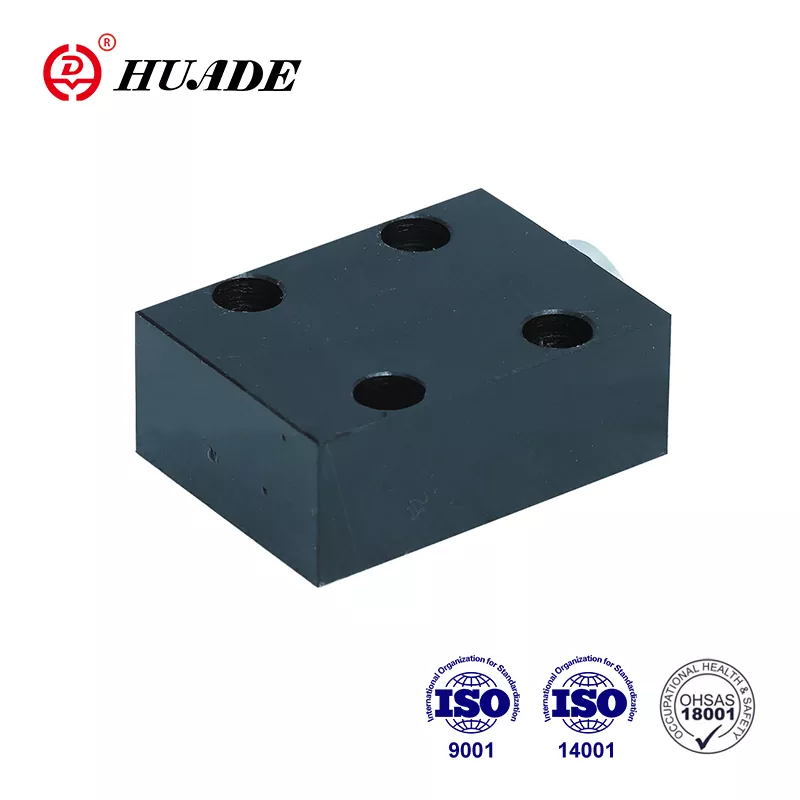

Các nhà sản xuất Trung Quốc như Huade sản xuất van một chiều phù hợp với thông số kỹ thuật RVP 30 với giá thấp hơn từ 30 đến 50%. Những lựa chọn thay thế này đáp ứng các tiêu chuẩn chứng nhận ISO và hoạt động tốt trong các ứng dụng mà hạn chế về ngân sách quan trọng hơn di sản thương hiệu. Sự đánh đổi thường bao gồm hỗ trợ kỹ thuật ít toàn diện hơn và tuổi thọ sử dụng có thể ngắn hơn trong các điều kiện khắc nghiệt.
Van một chiều Eaton Vickers cung cấp khả năng tương thích tốt với các bộ phận tiêu chuẩn SAE và duy trì tính sẵn có rộng rãi thông qua mạng lưới phân phối. Van một chiều RVP 30 tạo nên sự khác biệt nhờ độ chính xác kỹ thuật của HYDAC và tính toán Thời gian hỏng hóc trung bình là 150 năm. Dự đoán về tuổi thọ này đến từ thử nghiệm rộng rãi và dữ liệu thực địa từ hàng nghìn cơ sở lắp đặt.
Đối với các ứng dụng yêu cầu độ tin cậy tuyệt đối, chẳng hạn như giàn khoan dầu ngoài khơi hoặc các quy trình sản xuất quan trọng, RVP 30 phù hợp với mức giá cao cấp của nó. Đối với mục đích sử dụng công nghiệp nói chung với khả năng bảo trì thường xuyên, các lựa chọn thay thế ít tốn kém hơn có thể mang lại hiệu suất phù hợp.
Hướng dẫn cài đặt
Việc lắp đặt đúng cách đảm bảo Van một chiều RVP 30 hoạt động như thiết kế. Bề mặt lắp phải phẳng trong phạm vi 0,01 mm trên 100 mm và nhẵn đến độ hoàn thiện bề mặt từ 0,8 micromet trở lên. Các thông số kỹ thuật này ngăn ngừa rò rỉ xung quanh thân van và đảm bảo phân bổ tải đều trên các bu lông lắp.
Loại luồng phải phù hợp với các kết nối hệ thống, cho dù là NPTF, BSPP hay SAE. Sử dụng sai tiêu chuẩn ren có thể gây ra hiện tượng ren chéo hoặc bịt kín không đúng cách. Áp dụng chất bịt kín ren thích hợp cho hệ thống thủy lực, tránh các sản phẩm có thể làm nhiễm bẩn chất lỏng hoặc xuống cấp dưới áp suất.
Bu lông lắp phải là loại 10.9 hoặc tương đương và được siết chặt theo hình chữ thập với giá trị mô-men xoắn được chỉ định trong hướng dẫn lắp đặt HYDAC. Việc siết chặt không đều có thể làm cong bề mặt lắp đặt và tạo ra các đường rò rỉ. Van một chiều RVP 30 có thể được lắp đặt theo bất kỳ hướng nào vì nó sử dụng áp suất lò xo thay vì trọng lực để bịt kín.
Lọc ngược dòng là rất quan trọng đối với tuổi thọ của van. Hệ thống phải lọc các hạt có kích thước nhỏ hơn 20 micromet hoặc nhỏ hơn để đáp ứng mức độ sạch ISO 4406 là 21/19/16 được chỉ định cho RVP 30. Sự nhiễm bẩn là nguyên nhân hàng đầu gây ra hỏng van một chiều, với các hạt ngăn cản con rối bịt kín đúng cách hoặc ghi điểm trên các bề mặt bịt kín.
Sau khi lắp đặt, xả hết không khí ra khỏi hệ thống trước khi tạo áp suất tối đa. Không khí bị mắc kẹt có thể gây ra hoạt động van thất thường và gây ra tiếng ồn quá mức. Kiểm tra van một chiều bằng cách tạo áp suất từ cả hai hướng để xác nhận rằng nó mở tự do theo hướng thuận và bịt kín hoàn toàn chống lại dòng chảy ngược.
Bảo trì và khắc phục sự cố
Van một chiều RVP 30 yêu cầu bảo trì tối thiểu khi vận hành theo thông số kỹ thuật. Khoảng thời gian kiểm tra từ 1000 đến 2000 giờ hoạt động là điển hình cho các ứng dụng công nghiệp. Trong quá trình kiểm tra, hãy kiểm tra xem có rò rỉ bên ngoài xung quanh thân van và bề mặt lắp đặt hay không. Bất kỳ sự rò rỉ nào có thể nhìn thấy được đều cho thấy phớt bị mòn hoặc lắp đặt không đúng cách.
Kiểm tra áp suất nứt định kỳ để xác minh rằng lò xo không bị yếu đi hoặc con rối không bị mòn. Nếu áp suất nứt tăng lên đáng kể, ô nhiễm bên trong có thể ngăn cản việc mở van hoàn toàn. Nếu áp suất nứt giảm, độ mỏi của lò xo hoặc sự xuống cấp của vòng đệm có thể xảy ra.
Vấn đề phổ biến nhất với Van một chiều RVP 30 là hiện tượng dính hình rối, khiến van không thể mở hoặc đóng đúng cách. Điều này thường là kết quả của việc nhiễm bẩn giữa con rối và chỗ ngồi. Rửa hệ thống bằng chất lỏng thủy lực sạch thường giải quyết được hiện tượng dính bám nhỏ. Ô nhiễm nghiêm trọng đòi hỏi phải tháo van và làm sạch hoặc thay thế bộ bịt kín.
HYDAC cung cấp bộ đệm kín dành riêng cho RVP 30, bao gồm tất cả các vòng chữ O và vòng dự phòng. Việc thay thế phớt thường mất chưa đầy một giờ bằng các dụng cụ cầm tay cơ bản. Số bộ phận của bộ con dấu dành cho con dấu FKM là SEAL KIT 30FKM. Luôn sử dụng bộ đệm kín HYDAC chính hãng hoặc thiết bị tương đương đã được xác minh để duy trì hiệu suất của van.
Việc vận hành Van một chiều RVP 30 vượt quá phạm vi nhiệt độ của nó có thể làm hỏng vòng đệm và gây rò rỉ. Phớt FKM xử lý hầu hết các ứng dụng thủy lực dầu khoáng, nhưng các chất lỏng không tương thích như một số loại dầu tổng hợp nhất định có thể yêu cầu phớt NBR thay thế. Luôn xác minh khả năng tương thích của chất lỏng trước khi lắp đặt.
Mua Van một chiều RVP 30 ở đâu
Các tùy chọn mua cho Van một chiều RVP 30 bao gồm các nhà phân phối được ủy quyền và nhà cung cấp trực tuyến. Trang web chính thức của HYDAC cung cấp dịch vụ đặt hàng trực tiếp cho ký hiệu mẫu RVP-30-01.X với thời gian giao hàng sau 2 đến 4 tuần trên toàn cầu. Điều này đảm bảo các thành phần xác thực có đầy đủ bảo hành của nhà sản xuất và quyền truy cập hỗ trợ kỹ thuật.
Các nhà cung cấp công nghiệp như MROstop và Motion Industries cung cấp Van kiểm tra RVP 30 với mức giá khoảng 600 đến 850 đô la Mỹ cho cấu hình tiêu chuẩn. Các nhà phân phối này thường duy trì lượng hàng tồn kho để vận chuyển ngay, điều này giúp ích khi cần thay thế van một cách nhanh chóng để giảm thiểu thời gian ngừng hoạt động.
Các thị trường trực tuyến bao gồm eBay liệt kê các loại van RVP 30 mới từ nhiều người bán khác nhau. Giá dao động từ khoảng 593 đến 857 đô la tùy thuộc vào người bán và cấu hình model cụ thể. Các chương trình bảo vệ người mua giúp giảm thiểu rủi ro khi mua hàng qua các kênh này, mặc dù việc xác minh danh tiếng của người bán vẫn rất quan trọng.
Đối với những khách hàng đang cân nhắc các lựa chọn thay thế về chi phí, Alibaba kết nối người mua với các nhà sản xuất như Huade sản xuất van một chiều tương thích RVP 30. Giá thường thấp hơn 30 đến 50 phần trăm so với giá gốc của HYDAC với số lượng đặt hàng tối thiểu từ 1 đến 10 chiếc. Thời gian giao hàng từ 1 đến 2 tuần và bảo hành một năm là tiêu chuẩn. Mã hóa thanh toán SSL bảo vệ các giao dịch.
Khi so sánh các nguồn, hãy xem xét tổng chi phí bao gồm vận chuyển, điều khoản bảo hành và tính khả dụng của hỗ trợ kỹ thuật. Van kiểm tra RVP 30 từ các kênh được ủy quyền bao gồm tài liệu, tệp CAD để thiết kế hệ thống và quyền truy cập vào các kỹ sư HYDAC để đặt câu hỏi về ứng dụng. Các dịch vụ này tăng thêm giá trị ngoài chính thành phần đó.
Cân nhắc kinh tế
Van một chiều RVP 30 thể hiện sự đầu tư vừa phải cho một hệ thống thủy lực hoàn chỉnh. Mức giá thông thường từ 500 đến 800 euro khiến nó trở thành một thành phần cao cấp so với các lựa chọn thay thế kinh tế. Chi phí này được chứng minh bằng tuổi thọ dài của van và hiệu suất không rò rỉ, giúp giảm lãng phí chất lỏng và ngăn ngừa ô nhiễm.
Lợi tức đầu tư chủ yếu đến từ việc giảm thời gian ngừng hoạt động và chi phí bảo trì. Các hệ thống sử dụng RVP 30 ít gặp phải tình trạng ngừng hoạt động ngoài kế hoạch do hỏng van. Vòng đệm kim loại với kim loại giúp loại bỏ sự rò rỉ dần dần có thể làm ô nhiễm hệ thống và làm hỏng các bộ phận phía sau. Trong thời gian lắp đặt thông thường từ 5 đến 10 năm, những khoản tiết kiệm này thường vượt quá chênh lệch giá ban đầu so với van một chiều rẻ hơn.
Hiệu quả năng lượng cũng góp phần mang lại giá trị kinh tế. Đặc tính giảm áp suất thấp của Van một chiều RVP 30 có nghĩa là lãng phí ít năng lượng bơm hơn khi đẩy chất lỏng qua van. Trong các hệ thống lớn hoạt động liên tục, khoản tiết kiệm năng lượng này có thể lên tới hàng nghìn đô la mỗi năm.
Chi phí bảo trì ở mức thấp vì RVP 30 sử dụng bộ đệm kín tiêu chuẩn và chỉ yêu cầu các công cụ cơ bản để bảo trì. Các bộ phận thay thế vẫn có sẵn từ HYDAC và các nhà phân phối ngay cả đối với các van được lắp đặt cách đây nhiều thập kỷ. Sự sẵn có các bộ phận dài hạn này bảo vệ khoản đầu tư vào thiết bị và giảm rủi ro lỗi thời.
Xu hướng tương lai và tích hợp kỹ thuật số
Ngành công nghiệp linh kiện thủy lực đang dần kết hợp các cảm biến và giám sát kỹ thuật số. Mặc dù Van kiểm tra RVP 30 hiện tại là một thiết bị cơ khí thuần túy, các phiên bản trong tương lai có thể bao gồm cảm biến áp suất hoặc bộ theo dõi lưu lượng được tích hợp vào thân van. Những bổ sung này sẽ cho phép bảo trì dự đoán bằng cách phát hiện sự suy giảm hiệu suất trước khi xảy ra lỗi hoàn toàn.
Các sáng kiến của Công nghiệp 4.0 thúc đẩy khả năng kết nối lớn hơn giữa các bộ phận thủy lực và hệ thống điều khiển. Phiên bản thông minh của RVP 30 có thể thông báo trạng thái của nó tới hệ thống giám sát trung tâm, cảnh báo cho người vận hành khi đến hạn bảo trì hoặc khi điều kiện vận hành vượt quá giới hạn thiết kế. Sự phát triển này phù hợp với xu hướng rộng hơn về bảo trì dựa trên tình trạng thay vì khoảng thời gian bảo trì dựa trên thời gian.
Bất chấp những khả năng công nghệ này, thiết kế cơ bản của Check Valve RVP 30 có thể sẽ không thay đổi. Cơ chế múa rối lò xo đã được chứng minh qua nhiều thập kỷ phục vụ trên vô số ứng dụng. Bất kỳ cải tiến kỹ thuật số nào sẽ bổ sung thay vì thay thế chức năng cơ học cốt lõi.
Đưa ra lựa chọn đúng đắn
Việc chọn Van một chiều RVP 30 phụ thuộc vào khả năng phù hợp của van với yêu cầu hệ thống. Đối với các ứng dụng yêu cầu mức áp suất tối đa lên tới 350 bar và tốc độ dòng chảy lên tới 600 lít mỗi phút, RVP 30 mang lại hiệu suất đã được chứng minh. Vòng đệm không rò rỉ rất quan trọng trong các hệ thống mà ngay cả một lượng nhỏ dòng chảy ngược cũng gây ra vấn đề.
Cân nhắc ngân sách là vấn đề quan trọng đối với mọi dự án. Van một chiều RVP 30 có giá cao hơn các loại van thay thế cơ bản nhưng thấp hơn van điều khiển điện tử có thông số kỹ thuật tương tự. Điều này đặt nó ở vị trí trung bình, nơi hiệu suất và độ tin cậy phù hợp với mức giá cao cấp mà không đạt đến mức độ sang trọng.
Hỗ trợ kỹ thuật và tính sẵn có của tài liệu hỗ trợ RVP 30 cho các hệ thống phức tạp nơi có thể phát sinh các thách thức tích hợp. HYDAC cung cấp hỗ trợ kỹ thuật và thông số kỹ thuật chi tiết giúp các nhà thiết kế hệ thống tối ưu hóa việc lựa chọn thành phần. Sự hỗ trợ này tỏ ra có giá trị khi khắc phục sự cố không mong muốn hoặc vượt qua các giới hạn hiệu suất.
Van kiểm tra RVP 30 đã tạo được danh tiếng nhờ hiệu suất ổn định trong các ứng dụng đòi hỏi khắt khe. Hiểu rõ các thông số kỹ thuật, quy trình lắp đặt phù hợp và yêu cầu bảo trì sẽ giúp người dùng nhận được giá trị tối đa từ bộ phận thủy lực này. Cho dù bảo vệ máy bơm đắt tiền, duy trì áp suất ắc quy hay kiểm soát dòng chảy trong thiết bị di động, RVP 30 đều mang đến khả năng kiểm soát dòng chảy một chiều đáng tin cậy giúp hệ thống thủy lực hoạt động trơn tru.
