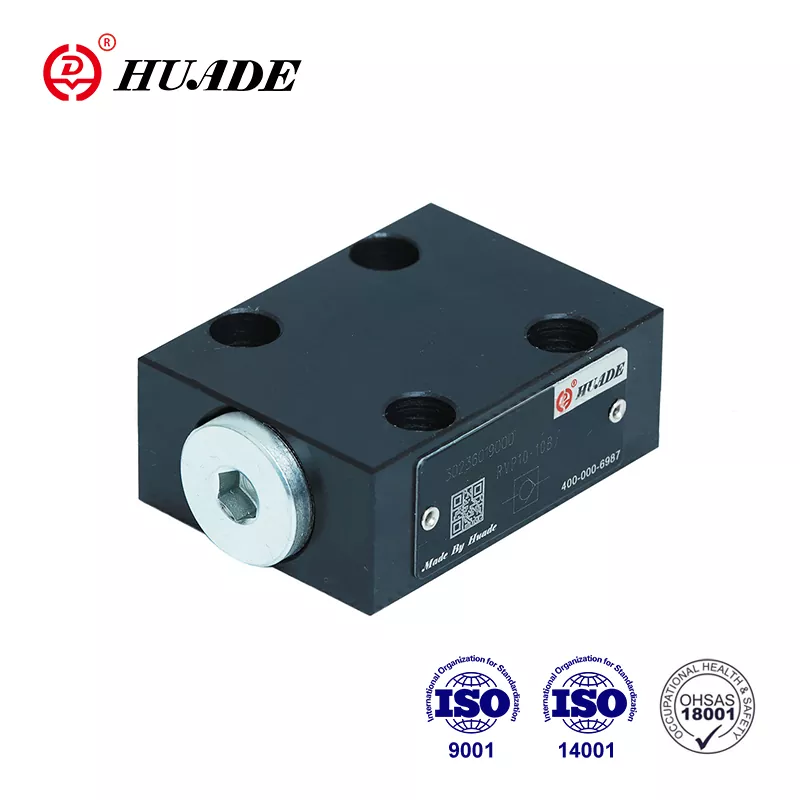

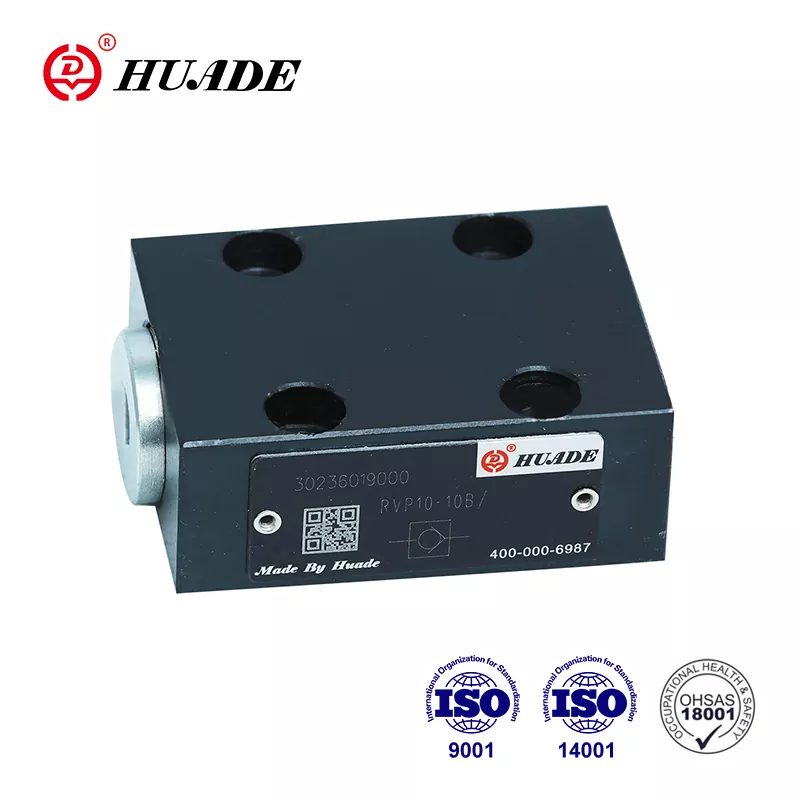

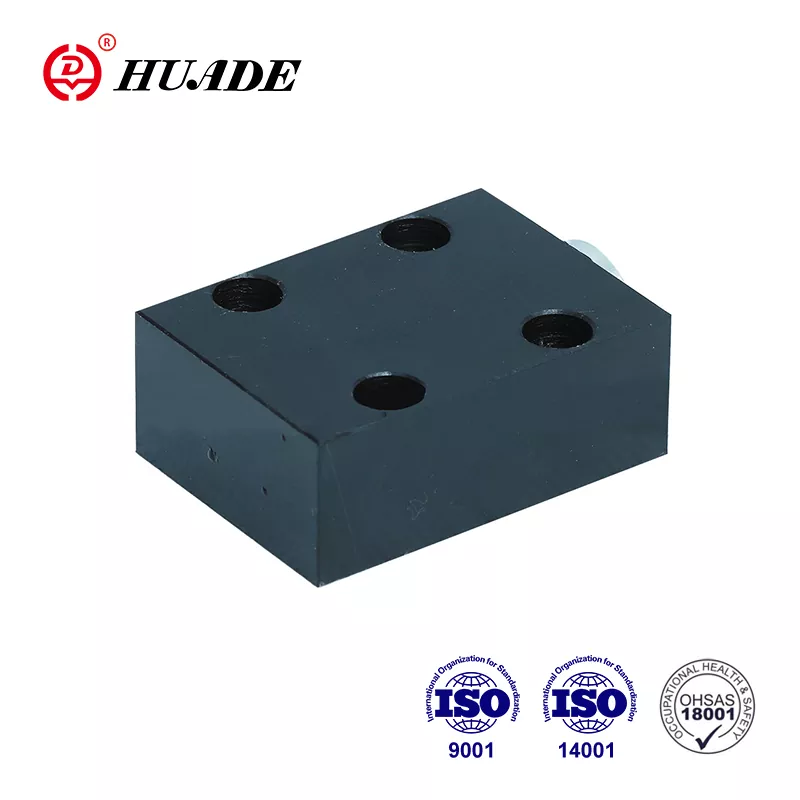

Hợp tác chiến lược giữa chính phủ Trung Quốc và Đức vào năm 1979, Huade đã kết hợp công nghệ tiên tiến của Rexroth. Van một chiều Huade® RVP 12 tương thích với RVP 12 của Rexroth. Hàng hóa của Huade đã đạt các tiêu chuẩn quốc tế, cụ thể là ISO 9001, ISO14001 và OH SAS18001. Nhà máy đặt trọng tâm lớn vào chất lượng bằng hệ thống kiểm tra tốt để đảm bảo chất lượng tuyệt vời của tất cả các van một chiều RVP 12 trước khi xuất xưởng. Sản phẩm của Huade có thể được sử dụng rộng rãi trong ngành công nghiệp quân sự và các lĩnh vực khác ở Trung Quốc. Đây là thương hiệu đáng tin cậy ở Trung Quốc.
|
Dữ liệu kỹ thuật |
|||||||||
|
Kích cỡ |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Áp suất vận hành, tối đa (MPa) |
31.5 |
||||||||
|
Áp suất mở (MPa) |
0.05 |
||||||||
|
Chất lỏng áp suất |
dầu khoáng hoặc este phốt phát |
||||||||
|
Phạm vi nhiệt độ chất lỏng áp suất（oC |
-30～+80 |
||||||||
|
Phạm vi độ nhớt (mm2/s) |
2,8 ~ 500 |
||||||||
|
Vị trí cố định |
không bắt buộc |
||||||||
|
Trọng lượng (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Đặc trưng:
► Kết nối tấm phụ
► Đóng kín không rò rỉ theo một hướng
Ứng dụng:
Van một chiều RVP 12 chủ yếu được sử dụng ở đầu ra của máy bơm làm van áp suất ngược và van rẽ nhánh.
Van một chiều RVP 12 là cấu trúc van hình búp bê có tổn thất áp suất nhỏ. Sơ đồ cấu trúc như hình dưới đây. Nó có nhiệm vụ, tốt nhất là đóng dòng chảy không bị rò rỉ theo một hướng và cho phép dòng chảy tự do theo hướng ngược lại. Về cơ bản, nó bao gồm vỏ (1), lò xo nén hình con rối (2) (3) và ghế lò xo (4) ). Hành trình của con rối (2), được dẫn hướng theo đường kính ngoài của nó, được giới hạn bởi một điểm dừng cơ học. Lò xo nén tích hợp (3) hỗ trợ chuyển động đóng. Hơn nữa, lò xo nén (3) giữ con rối (2) ở vị trí đóng ngay cả khi không có dòng chảy qua van.
Biểu tượng
Sơ đồ cấu trúc
①Nhà ở ②Con búp bê ③Lò xo ④Ghế lò xo
1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.
2. Bể chứa phải được bịt kín và phải lắp bộ lọc không khí ở lối vào không khí
3. Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.
4. Vít cố định van phải có cấp cường độ cao (loại 10.9). Hãy lựa chọn và sử dụng chúng theo thông số ghi trong sách mẫu
5. Độ nhám bề mặt liên kết với van yêu cầu phải bằng 0,8.
6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
