Trong thế giới của hệ thống thủy lực và chất lỏng Máy móc, Bơm piston đóng một vai trò quan trọng trong việc tạo ra áp lực cao cần thiết cho các ứng dụng công nghiệp khác nhau. Trong số nhiều loại piston máy bơm có sẵn, hiểu sự khác biệt giữa máy bơm piston chung vàBơm piston trụclà điều cần thiết cho các kỹ sư, kỹ thuật viên và bất kỳ ai làm việc với thiết bị thủy lực. Hướng dẫn toàn diện này khám phá cơ bản Sự khác biệt giữa hai loại máy bơm này, các đặc điểm, ứng dụng độc đáo của chúng, và xem xét hiệu suất.
Hiểu máy bơm piston: Sự thành lập
Bơm piston đại diện cho một danh mục rộng của Máy bơm dịch chuyển tích cực sử dụng pít -tông đối ứng để di chuyển chất lỏng thông qua một hệ thống. Nguyên tắc cơ bản liên quan đến piston di chuyển qua lại Trong xi lanh, tạo ra các nét hút và xả xen kẽ. Trong lúc Đột quỵ, piston tạo ra một khoảng trống thu hút chất lỏng vào xi lanh thông qua một van đầu vào. Trên đột quỵ xuất viện, piston nén Chất lỏng và buộc nó ra qua một van ổ cắm.
Cơ chế cơ bản này cho phép piston máy bơm để tạo ra áp lực cực kỳ cao, khiến chúng không thể thiếu trong Các ứng dụng yêu cầu kiểm soát áp suất chính xác và phân phối chất lỏng đáng tin cậy. Tính linh hoạt của các thiết kế máy bơm piston đã dẫn đến nhiều cấu hình tối ưu hóa cho các điều kiện hoạt động cụ thể và yêu cầu hiệu suất.
Bơm piston Axial: Một thiết kế chuyên dụng

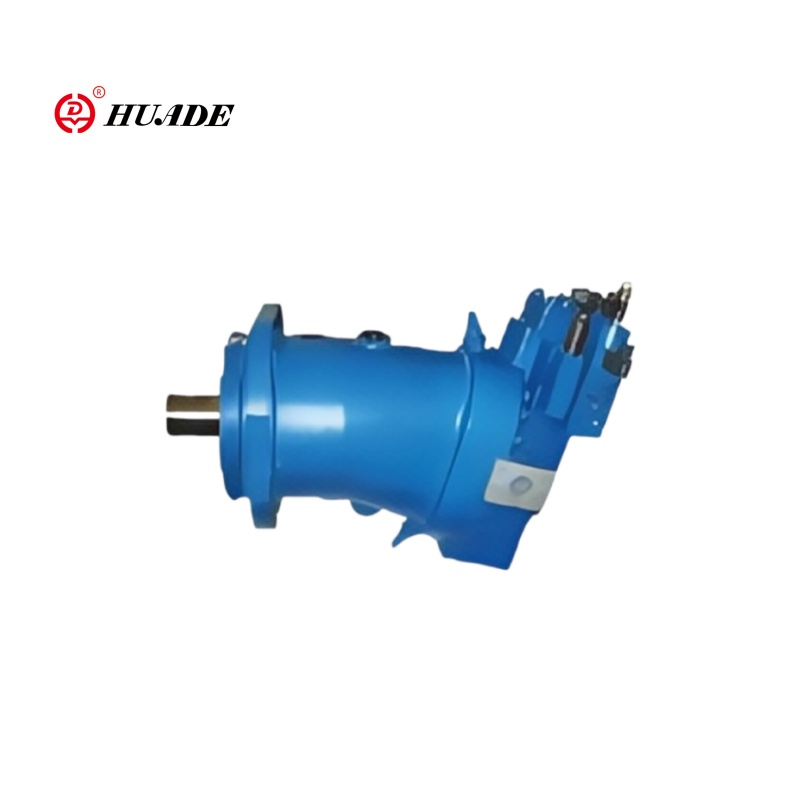

Máy bơm piston trục đại diện cho một cụ thể tập hợp con của máy bơm piston đặc trưng bởi sự sắp xếp hình học độc đáo của chúng. TRONG Những máy bơm này, nhiều piston được định vị song song với trục trục truyền động, Do đó, thuật ngữ "Axial." Pistons thường được sắp xếp trong một Mô hình tròn xung quanh trục ổ đĩa trung tâm, với chuyển động của chúng được kiểm soát bởi một tấm swash hoặc cơ chế trục uốn cong.
Thiết kế tấm swash có pistons Trượt trong các xi lanh được sắp xếp trong một khối xi lanh quay. Như khối xoay, piston theo góc của tấm swash, tạo ra Chuyển động chuyển đổi cần thiết cho hành động bơm. Thiết kế trục uốn cong, Ngoài ra, sử dụng hai trục ở một góc với nhau, với piston Kết nối khối xi lanh quay với một tấm van đứng yên.
Sự khác biệt về cấu trúc chính
Sự khác biệt rõ ràng nhất giữa Máy bơm piston chung và bơm piston trục nằm trong cấu trúc của chúng cấu hình. Máy bơm piston truyền thống thường sử dụng các sắp xếp xuyên tâm trong đó Pistons di chuyển vuông góc với trục truyền động, hoặc chúng có thể sử dụng trục khuỷu Các cơ chế tương tự như động cơ đốt trong. Những thiết kế thường Tính năng ít piston hơn, thường từ một đến sáu xi lanh.
Máy bơm piston trục, ngược lại, thường Kết hợp bảy, chín hoặc nhiều piston được sắp xếp xung quanh trục trung tâm. Cái này Cấu hình đa piston cung cấp một số lợi thế, bao gồm cả dòng chảy mượt mà hơn đầu ra, giảm xung và tỷ lệ công suất trên trọng lượng cao hơn. Compact, Vỏ hình trụ của máy bơm piston trục cũng góp phần vào Thiết kế hiệu quả không gian, làm cho chúng lý tưởng cho các ứng dụng thủy lực di động.
Đặc điểm hoạt động và Hiệu suất
Sự khác biệt trong hoạt động giữa những điều này Các loại bơm tác động đáng kể đến đặc điểm hiệu suất của chúng. Tổng quan Máy bơm piston, đặc biệt là những máy có ít xi lanh hơn, có xu hướng sản xuất nhiều hơn Phát âm xung. Những xung này có thể gây ra rung động và tiếng ồn trong hệ thống thủy lực, mặc dù chúng có thể được giảm thiểu thông qua thiết kế hệ thống phù hợp và vị trí tích lũy.
Máy bơm piston Axial, với bội số của chúng pistons và xoay liên tục, cung cấp dòng chảy mượt mà hơn với tối thiểu xung. Sự chồng chéo của các nét piston tạo ra một áp lực nhất quán hơn đầu ra, giảm rung hệ thống và cải thiện hệ thống thủy lực tổng thể hiệu quả. Hoạt động trơn tru này làm cho máy bơm piston trục đặc biệt Thích hợp cho các ứng dụng yêu cầu kiểm soát chính xác và hoạt động yên tĩnh.
Khả năng tốc độ cũng khác nhau đáng kể giữa các loại bơm này. Máy bơm piston trục thường có thể hoạt động ở tốc độ quay cao hơn, thường đạt 3000 vòng / phút trở lên, trong khi Máy bơm piston truyền thống có thể bị giới hạn ở tốc độ thấp hơn do cơ học của chúng các ràng buộc và tăng hao mòn ở vận tốc cao.
Khả năng áp lực và dòng chảy
Cả hai loại bơm đều vượt trội trong áp suất cao Các ứng dụng, nhưng khả năng của chúng khác nhau ở các khía cạnh khác nhau. Tướng Piston máy bơm, đặc biệt là những máy có lỗ khoan xi lanh lớn hơn, có thể đạt được Áp suất cao, đôi khi vượt quá 10.000 psi trong các ứng dụng chuyên dụng. Tuy nhiên, tốc độ dòng của chúng có thể bị giới hạn bởi kích thước xi lanh và đột quỵ của chúng Tính thường xuyên.
Máy bơm piston Axial cung cấp áp lực tuyệt vời Khả năng, thường dao động từ 3000 đến 7000 psi trong các ứng dụng tiêu chuẩn, với một số đơn vị chuyên dụng đạt áp lực cao hơn. Lợi thế của họ nằm ở khả năng kết hợp áp lực cao của họ với tốc độ dòng chảy đáng kể do Nhiều pít-tông và hoạt động tốc độ cao. Ngoài ra, nhiều piston trục Bơm có khả năng chuyển vị biến đổi, cho phép người vận hành điều chỉnh Tốc độ dòng chảy trong khi duy trì áp lực, cung cấp sự linh hoạt của hệ thống đặc biệt.
Miền ứng dụng và các trường hợp sử dụng
Các tùy chọn ứng dụng cho các máy bơm này Các loại phản ánh đặc điểm hoạt động của chúng. Máy bơm piston chung tìm thấy sử dụng rộng rãi trong các ứng dụng yêu cầu áp suất cực cao, như vậy như máy ép thủy lực, máy ép phun và công nghiệp chuyên dụng thiết bị. Việc xây dựng mạnh mẽ của họ và khả năng xử lý nhiệm vụ không liên tục Chu kỳ làm cho chúng phù hợp cho các ứng dụng có nhu cầu tải khác nhau.
Bơm piston Axial chiếm ưu thế trong điện thoại di động Ứng dụng thủy lực, bao gồm thiết bị xây dựng, nông nghiệp Máy móc, và hệ thống xử lý vật liệu. Thiết kế nhỏ gọn của họ, mịn Hoạt động và khả năng dịch chuyển biến làm cho chúng trở nên lý tưởng cho các hệ thống yêu cầu kiểm soát đáp ứng và hoạt động hiệu quả. Họ cũng phổ biến trong Các ứng dụng công nghiệp như máy công cụ, robot và tự động Hệ thống sản xuất nơi điều khiển chuyển động chính xác là cần thiết.
Hiệu quả và xem xét năng lượng
Hiệu quả năng lượng đại diện cho một sự quan trọng Xem xét trong các hệ thống thủy lực hiện đại. Máy bơm piston trục nói chung thể hiện hiệu quả tổng thể vượt trội do nội bộ được tối ưu hóa Hình học và giảm đường dẫn rò rỉ nội bộ. Sản xuất chính xác dung sai có thể đạt được trong máy bơm piston trục, kết hợp với nâng cao của chúng Công nghệ niêm phong, đóng góp cho hiệu quả thể tích tuyệt vời của họ.
Máy bơm piston chung có thể thể hiện khác nhau Mức hiệu quả tùy thuộc vào sự phức tạp và sản xuất thiết kế của họ chất lượng. Máy bơm piston đơn hoặc hai tác dụng có thể đạt được hiệu quả cao trong Phạm vi hoạt động tối ưu của họ, nhưng hiệu quả của chúng có thể giảm nhiều hơn đáng kể ở tải một phần so với piston trục dịch chuyển biến đổi bơm.
Bảo trì và vận hành Cân nhắc
Yêu cầu bảo trì khác nhau thực chất giữa các loại bơm này. Máy bơm piston chung thường có nhiều hơn các thành phần có thể truy cập, bảo trì và sửa chữa thường xuyên nhiều hơn đơn giản. Thiết kế đơn giản hơn của họ có thể yêu cầu kiến thức ít chuyên môn hơn Để khắc phục sự cố và phục vụ.
Bơm piston trục, trong khi phức tạp hơn Trong nội bộ, thường kết hợp các khả năng và tình trạng chẩn đoán nâng cao Các tính năng giám sát. Xây dựng kín và sản xuất chính xác của họ thường dẫn đến các khoảng thời gian dịch vụ dài hơn, mặc dù việc sửa chữa có thể yêu cầu Chuyên môn và thiết bị chuyên môn khi cần thiết.
