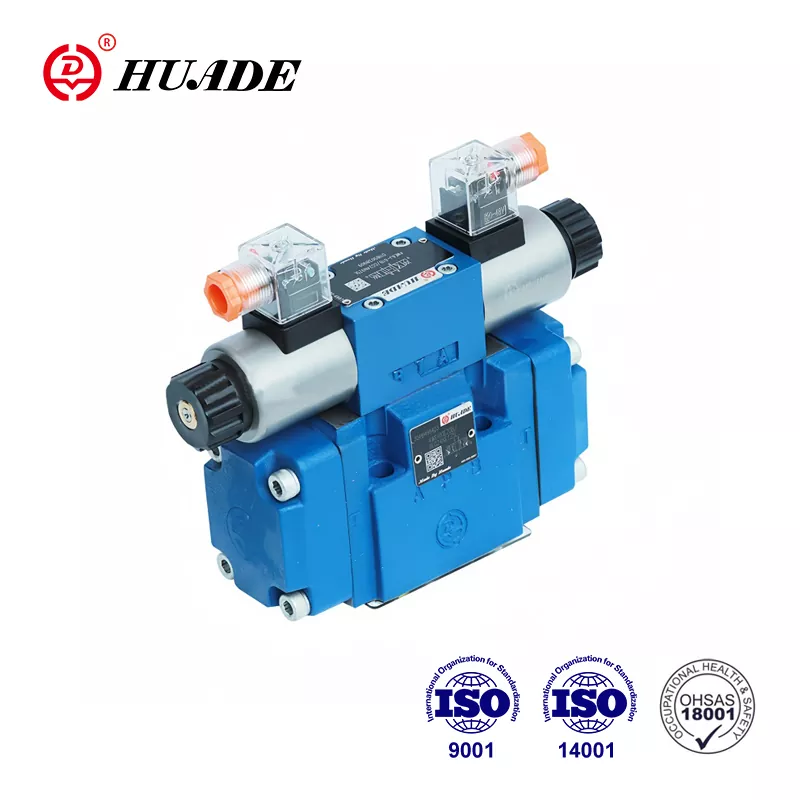

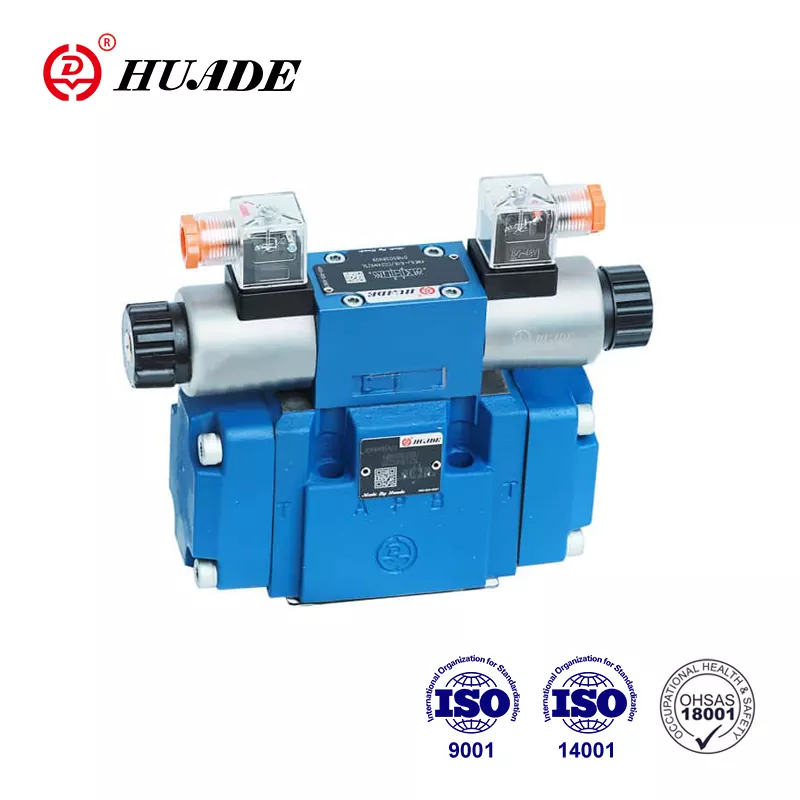

Được thành lập thông qua quan hệ đối tác chiến lược giữa chính phủ Trung Quốc và Đức vào năm 1979, Huade Hydrate đã có hai kinh nghiệm hợp tác lâu dài với Rexroth. Van điều khiển hướng thủy lực điện Huade® 4WEH 16 J là sự thay thế rẻ tiền cho van Rexroth trong cùng dòng. Nhà máy đã đạt tiêu chuẩn ISO 9001, ISO14001 và OH SAS18001. Huade Thủy lực đặt trọng tâm lớn vào chất lượng. Để đảm bảo chất lượng cao của van thủy lực, nhà máy vận hành hơn 750 thiết bị sản xuất tiên tiến được nhập khẩu từ khắp nơi trên thế giới. Các sản phẩm thủy lực Huade® được sử dụng rộng rãi trong máy móc kỹ thuật và xây dựng, máy công cụ, bảo vệ môi trường, đóng tàu, hàng không vũ trụ, vận tải đường sắt, công nghiệp quân sự và các lĩnh vực khác.
|
Loại 4WEH16 |
|||
|
Áp suất vận hành, tối đa. (MPa) |
H-4WEH16 |
4WEH16 |
|
|
đến 35 |
đến 28 |
||
|
Cảng T |
Ống xả dầu thí điểm bên ngoài (MPa) |
đến 25 |
đến 25 |
|
Ống xả dầu thí điểm bên trong (MPa) |
điện từ (DC) |
điện từ (AC) |
|
|
đến 16 |
đến 10 |
||
|
Không thể tập trung vào áp lực |
|||
|
cổng Y |
Ống xả dầu thí điểm bên ngoài (MPa) |
=16 |
～10 |
|
Áp suất thí điểm tối thiểu. |
Ống xả dầu thí điểm bên ngoài (MPa) |
Van 3 vị trí, 1.2 |
|
|
Cung cấp dầu thí điểm nội bộ (MPa) |
Dùng cho các cuộn C, F, G, H, P, T,V,Z,S |
||
|
Áp suất vận hành. tối đa. (MPa) |
đến 25 |
||
|
Chất lỏng thủy lực |
Dầu khoáng hoặc este phốt phát |
||
|
Phạm vi nhiệt độ chất lỏng áp suất （oC |
-30～+80 |
||
|
Phạm vi độ nhớt (mm2/s) |
10～+800 |
||
Đặc trưng:
► Van dùng để điều khiển điểm dừng khởi động và hướng của dòng chất lỏng
▶ Vận hành điện thủy lực (WEH), vận hành thủy lực (WH)
► Để gắn tấm phụ
► Lò xo hoặc phần bù áp suất tập trung vào lò xo hoặc thủy lực
► Solenoid DC hoặc AC chân ướt, tùy chọn
► Ghi đè thủ công, tùy chọn
► Kết nối điện là kết nối riêng lẻ hoặc kết nối trung tâm
► Điều chỉnh thời gian chuyển số, tùy chọn
► Van tải trước trong kênh P của van chính, tùy chọn
▶ Thiết bị phụ trợ cho bảng dữ liệu
Điều chỉnh hành trình ở ống chính, tùy chọn
Điều chỉnh hành trình và/hoặc chỉ báo vị trí kết thúc, tùy chọn
Công tắc giới hạn cơ hoặc cảm ứng (loại gần) ở ống chính, tùy chọn
▶ Mẫu chuyển sang Din 24 340 form A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van điều khiển hướng 4WEH 16 J được sử dụng để điều khiển điểm dừng khởi động và hướng của dòng chất lỏng.
Van định hướng loại 4WEH..
Van loại WEH là loại van ống định hướng hoạt động bằng điện-thủy lực
Các van định hướng về cơ bản bao gồm van chính có vỏ (1), ống điều khiển chính (2), một hoặc hai lò xo hồi vị và van điều khiển (4) với một hoặc hai cuộn dây điện từ.
Ống điều khiển chính (2) trong van chính được giữ ở vị trí trung tính hoặc ở vị trí ban đầu bằng lò xo.
hình ảnh cắt rời của 4WEH
