Khi bạn quan sát một chiếc máy ủi nhấc lưỡi ủi lên hoặc thấy một rô-bốt trong nhà máy di chuyển một cách chính xác, sẽ có một bộ phận nhỏ nhưng mạnh mẽ giúp bạn thực hiện được tất cả: van điều khiển hướng.
Hướng dẫn này sẽ hướng dẫn bạn mọi điều bạn cần biết về những bộ phận thiết yếu này, từ cách chúng hoạt động cho đến việc chọn bộ phận phù hợp với nhu cầu của bạn.

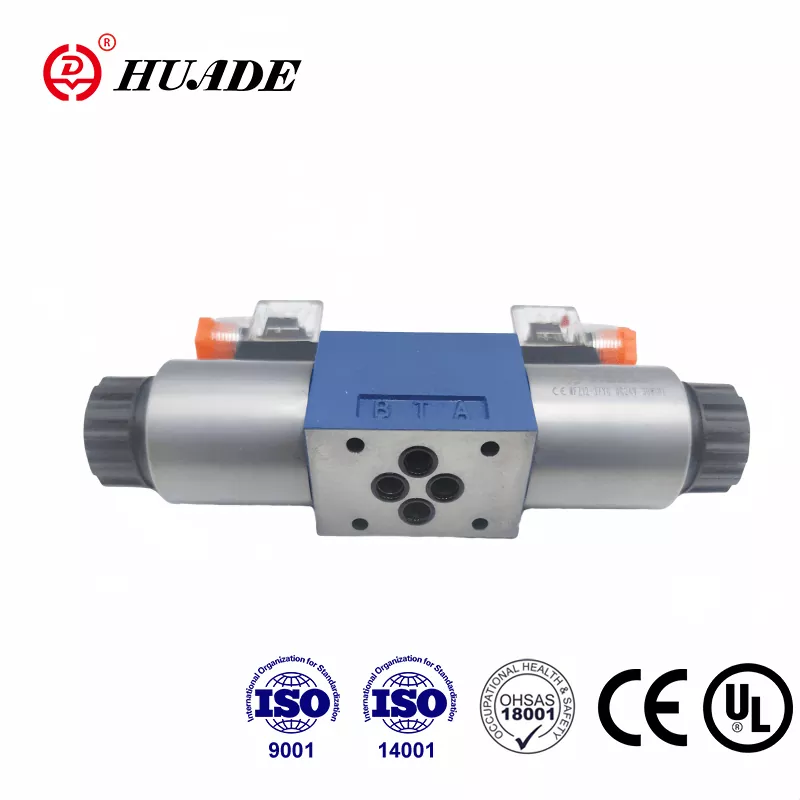

Van điều khiển hướng là gì?
Hãy nghĩ về van điều khiển hướng (DCV) như mộtđiều khiển giao thông cho chất lỏng. Giống như đèn giao thông điều khiển ô tô tại giao lộ, DCV điều khiển dầu thủy lực hoặc khí nén đi qua các đường khác nhau trong máy. Các van này là "bộ não" của hệ thống năng lượng chất lỏng, cho biết chất lỏng sẽ đi đâu và khi nào.
Tại sao chúng được gọi là Van "Bang-Bang"?
Nhiều DCV hoạt động giống như một công tắc đèn - chúng bật hoàn toàn hoặc tắt hoàn toàn. Không có vị trí ở giữa, đó là lý do tại sao người ta đôi khi gọi chúng là van "bang-bang". Khi họ chuyển đổi, họ thực hiện việc đó một cách nhanh chóng và đầy đủ.
Van điều khiển hướng hoạt động như thế nào?
Các bộ phận cơ bản
Mỗi DCV đều có các thành phần chính sau:
Thân van:Đây giống như ngôi nhà gắn kết mọi thứ lại với nhau. Nó có các kênh bên trong để chất lỏng có thể chảy.
Ống chỉ hoặc Poppet:Đây là bộ phận chuyển động thực sự kiểm soát dòng chảy. Hãy nghĩ về nó giống như một cánh cửa trượt mở và đóng các lối đi khác nhau.
Cổng:Đây là những điểm kết nối nơi các đường ống gắn vào. Chúng thường được dán nhãn:
- P= Áp suất (nơi chất lỏng chảy vào)
- T= Bể chứa (nơi chất lỏng quay trở lại)
- A và B= Cổng truyền động (nơi chất lỏng hoạt động)
Thiết bị truyền động:Đây là những gì di chuyển ống chỉ. Nó có thể là một tay cầm bạn đẩy, một cuộn dây điện hoặc áp suất chất lỏng.
Cách nó kiểm soát dòng chảy
Khi bộ truyền động di chuyển ống chỉ, nó sẽ sắp xếp các lỗ và rãnh khác nhau bên trong thân van. Điều này tạo ra những con đường mới cho chất lỏng chảy qua. Nó giống như sắp xếp lại các mảnh ghép để tạo ra những con đường khác nhau.
Các loại van điều khiển hướng
Bằng cách họ di chuyển (Thiết kế nội bộ)
Van ống chỉ
Chúng sử dụng một mảnh hình trụ (ống cuộn) trượt qua lại. Chúng giống như một trò chơi xếp hình trượt trong đó việc di chuyển một mảnh sẽ mở ra một số con đường và đóng những con đường khác. Chúng rất linh hoạt nhưng có thể có một chút rò rỉ.
Van Poppet
Chúng sử dụng một quả bóng, hình nón hoặc đĩa nâng ghế lên để cho phép dòng chảy hoặc ấn xuống để ngăn chặn nó. Hãy nghĩ về cái nút chai - khi bạn tháo nó ra, chất lỏng sẽ chảy ra. Các van này bịt kín rất chặt và hầu như không có rò rỉ.
Van quay
Thay vì trượt, chúng xoay để sắp xếp các lối đi khác nhau. Chúng giống như vặn chìa khóa vào ổ khóa để mở những cánh cửa khác nhau.
Bằng cách chúng được vận hành
Van thủ công
Bạn vận hành chúng bằng tay bằng cách sử dụng cần gạt, nút hoặc bàn đạp. Chúng đơn giản và đáng tin cậy, giống như hộp số sàn trên ô tô.
Van điện từ
Chúng được vận hành bằng điện. Khi bạn gửi tín hiệu điện, một cuộn dây từ sẽ di chuyển van. Nó giống như có một điều khiển từ xa cho van của bạn.
Van vận hành thí điểm
Chúng sử dụng áp suất chất lỏng để di chuyển van. Chúng rất hữu ích khi bạn cần nhiều lực để di chuyển một van lớn, chẳng hạn như sử dụng trợ lực lái trên ô tô.
Theo số lượng vị trí và cổng
Hệ thống đặt tên ban đầu có vẻ khó hiểu nhưng thực ra nó rất đơn giản:
- Van 2/2:2 cổng, 2 vị trí (như công tắc bật/tắt)
- Van 3/2:3 cổng, 2 vị trí (chung cho xi lanh tác động đơn)
- Van 4/2:4 cổng, 2 vị trí (tiêu chuẩn cho xi lanh tác động kép)
- Van 4/3:4 cổng, 3 vị trí (trong đó có vị trí trung tính ở giữa)
Vị trí trung tâm (Đối với van 3 vị trí)
- Trung tâm mở:Tất cả các cổng kết nối với nhau - giống như mở tất cả các cánh cửa trong một ngôi nhà
- Trung tâm đóng:Tất cả các cổng đều bị chặn - giống như đóng tất cả các cửa
- Trung tâm song song:Áp suất kết nối với bể, nhưng cổng truyền động bị chặn
- Trung tâm nổi:Cổng thiết bị truyền động kết nối với bể, nhưng áp suất bị chặn
Chọn van phù hợp: Thông số kỹ thuật chính
Xếp hạng luồng (Cv)
Điều này cho bạn biết van có thể xử lý được bao nhiêu chất lỏng. Nó được đo bằng gallon mỗi phút (GPM) khi áp suất giảm 1 PSI. Hãy nghĩ về nó giống như đường kính của một cái vòi tưới vườn - con số lớn hơn có nghĩa là khả năng dòng chảy lớn hơn.
Đánh giá áp suất
Đây là áp suất tối đa mà van có thể xử lý an toàn. Nó thường được đánh dấu là PN (như PN350 cho 350 bar) hoặc PSI. Không vượt quá giới hạn này, nếu không van có thể bị hỏng.
Thời gian đáp ứng
Đối với van điện từ, đây là tốc độ chúng có thể chuyển đổi vị trí, thường được đo bằng mili giây. Thời gian phản hồi nhanh hơn sẽ tốt hơn cho các ứng dụng cần chuyển động nhanh.
Lớp rò rỉ
Điều này đánh giá mức độ kín của van:
- Lớp IV:Một số rò rỉ (0,01% lưu lượng định mức)
- Lớp V:Rò rỉ thấp
- Lớp VI:Kín khít (hầu như không rò rỉ)
Từ đơn giản đến thông minh: Các loại điều khiển
Van bật/tắt (DCV tiêu chuẩn)
Đây là những loại van "bang-bang" cơ bản mà chúng ta đã nói đến. Chúng mở hoàn toàn hoặc đóng hoàn toàn. Chúng hoàn hảo cho các công việc đơn giản như kẹp một bộ phận hoặc mở rộng hoàn toàn hình trụ.
Van tỷ lệ
Đây giống như công tắc điều chỉnh độ sáng cho dòng chất lỏng. Thay vì chỉ bật/tắt, chúng có thể mở một phần để kiểm soát tốc độ dòng chảy. Điều này mang lại cho bạn khả năng kiểm soát tốc độ linh hoạt và linh hoạt. Chúng rất lý tưởng cho các ứng dụng như vận hành cần cẩu khi bạn muốn chuyển động trơn tru.
Van servo
Đây là những dụng cụ chính xác của thế giới van. Chúng cung cấp khả năng kiểm soát cực kỳ chính xác và có thể phản hồi phản hồi để duy trì vị trí hoặc luồng chính xác. Chúng được sử dụng trong các ứng dụng cao cấp như máy mô phỏng chuyến bay và máy CNC.
Ứng dụng trong thế giới thực
Thiết bị xây dựng
- Máy xúc:Sử dụng nhiều van 4/3 để điều khiển cần, tay đòn, gầu và vòng quay. Van tỷ lệ vận hành bằng thí điểm giúp người vận hành kiểm soát trơn tru.
- Máy ủi:Sử dụng DCV để điều khiển góc và chiều cao của lưỡi dao cũng như hệ thống truyền động theo dõi.
Chế tạo
- Máy CNC:Sử dụng DCV điện từ để kẹp dụng cụ và van tỷ lệ để định vị chính xác.
- Dây chuyền lắp ráp:DCV khí nén vận hành các cơ cấu kẹp, nâng và phân loại.
Nông nghiệp
- Máy kéo:Các dụng cụ điều khiển khối van nhiều ống như máy cày và máy cắt cỏ.
- Máy thu hoạch:DCV kiểm soát chiều cao tiêu đề và tốc độ quạt làm sạch.
Hàng không vũ trụ
- Thiết bị hạ cánh máy bay:Van servo cung cấp khả năng kiểm soát chính xác, đáng tin cậy cho việc kéo dài và rút lại.
- Điều khiển chuyến bay:Van servo hiệu suất cao cho phép sử dụng hệ thống điều khiển bằng dây.
Tổng quan thị trường: Ai làm gì
Thị trường van điều khiển hướng toàn cầu trị giá khoảng 8-10 tỷ USD và tăng trưởng 5-11% mỗi năm. Những người chơi chính bao gồm:
- Bosch Rexroth:Được biết đến với van thủy lực mạnh mẽ và tích hợp Công nghiệp 4.0
- Parker Hannifin:Cung cấp phạm vi rộng cho cả ứng dụng thủy lực và khí nén
- Eaton/Danfoss:Mạnh về thủy lực di động với công nghệ van thông minh
- SMC:Nhà sản xuất van khí nén hàng đầu với thiết kế nhỏ gọn, lưu lượng cao
- Lễ ăn mừng:Các giải pháp khí nén cải tiến bao gồm đảo van và nền tảng kỹ thuật số
- Moog:Van servo có độ chính xác cao cho các ứng dụng đòi hỏi khắt khe
Tương lai: Van thông minh và Công nghiệp 4.0
Tính năng thông minh
Các van hiện đại ngày càng thông minh hơn với các cảm biến tích hợp giám sát:
- Nhiệt độ
- Số chu kỳ
- Phản hồi vị trí
- tốc độ dòng chảy
- Mức độ ô nhiễm
Tích hợp kỹ thuật số
Các van mới có thể giao tiếp bằng các giao thức như:
- Liên kết IO
- EtherNet/IP
- Hồ sơ
- Modbus
Điều này cho phép họ gửi dữ liệu chẩn đoán đến hệ thống điều khiển trung tâm, cho phép bảo trì dự đoán.
Bảo trì dự đoán
Thay vì chờ van hỏng, hệ thống thông minh có thể dự đoán khi nào cần bảo trì dựa trên dữ liệu thời gian thực. Điều này làm giảm thời gian ngừng hoạt động bất ngờ và tiết kiệm tiền.
Khắc phục sự cố thường gặp
Van sẽ không hoạt động
Nguyên nhân có thể:Không có tín hiệu điện, cuộn dây bị cháy, áp suất thí điểm thấp
Giải pháp:Kiểm tra điện áp, kiểm tra ghi đè thủ công, xác minh việc cung cấp không khí/dầu cho phi công
Chuyển động chậm hoặc giật
Nguyên nhân có thể:Rò rỉ bên trong, chất lỏng bị ô nhiễm, kích thước van sai
Giải pháp:Kiểm tra rò rỉ, thay chất lỏng và bộ lọc, xác minh kích thước van
Thiết bị truyền động trôi
Nguyên nhân có thể:Vị trí trung tâm sai, ống cuộn bị mòn, rò rỉ bên ngoài
Giải pháp:Kiểm tra cấu hình van, kiểm tra độ mòn bên trong, kiểm tra các kết nối
Rò rỉ bên ngoài
Nguyên nhân có thể:Con dấu bị mòn, bu lông lỏng lẻo, thân máy bị nứt
Giải pháp:Thay thế con dấu, kiểm tra mô-men xoắn bu-lông, kiểm tra hư hỏng
Tiếng ồn hoặc quá nóng
Nguyên nhân có thể:Xâm thực, van quá nhỏ, áp suất quá cao
Giải pháp:Kiểm tra mức chất lỏng, xác minh kích thước van, điều chỉnh cài đặt van xả
Thực hành tốt nhất về bảo trì
Kiểm tra thường xuyên
- Kiểm tra rò rỉ bên ngoài
- Tìm kiếm sự ăn mòn hoặc hư hỏng
- Xác minh tất cả các kết nối đều chặt chẽ
- Kiểm tra ghi đè thủ công
Bảo trì chất lỏng
- Lấy mẫu chất lỏng thường xuyên để phát hiện ô nhiễm
- Thay đổi bộ lọc theo lịch trình
- Giữ nhiệt độ hệ thống dưới 140°F (60°C)
- Duy trì mức chất lỏng thích hợp
hành động phòng ngừa
- Xoay van định kỳ để chống dính
- Giữ hàng tồn kho phụ tùng
- Đào tạo người vận hành về cách sử dụng hợp lý
- Lịch sử bảo trì tài liệu
Đưa ra lựa chọn đúng đắn
Khi chọn van điều khiển hướng, hãy xem xét các yếu tố sau:
Chức năng cần thiết:Bạn cần bao nhiêu cổng và vị trí?
Áp suất và dòng chảy:Yêu cầu hệ thống của bạn là gì?
Loại chất lỏng:Dầu thủy lực, không khí, nước hay chất lỏng đặc biệt?
Phương pháp kiểm soát:Vận hành bằng tay, bằng điện hay bằng phi công?
Môi trường:Nhiệt độ, bụi bặm, khu vực nguy hiểm?
Ngân sách:Chi phí ban đầu so với độ tin cậy lâu dài
Phần kết luận
Van điều khiển hướng là những anh hùng thầm lặng của máy móc hiện đại. Từ máy xúc tại công trường xây dựng đến robot trên dây chuyền lắp ráp, các van này giúp thực hiện chuyển động có kiểm soát. Khi công nghệ tiến bộ, van ngày càng thông minh hơn và tích hợp nhiều hơn với các hệ thống kỹ thuật số, nhưng công việc cơ bản của chúng vẫn giữ nguyên: kiểm soát dòng chất lỏng để tạo ra công việc hữu ích.
Cho dù bạn đang thiết kế một hệ thống mới, khắc phục sự cố của hệ thống hiện có hay chỉ đơn giản là cố gắng hiểu cách mọi thứ hoạt động, việc hiểu các van điều khiển hướng sẽ mở ra cánh cửa để hiểu các hệ thống năng lượng chất lỏng xung quanh chúng ta hàng ngày.
Chìa khóa thành công với DCV là lựa chọn loại van phù hợp với nhu cầu ứng dụng cụ thể của bạn, bảo trì chúng đúng cách và luôn cập nhật các công nghệ đang phát triển. Với nền tảng này, bạn sẽ được trang bị đầy đủ để đưa ra quyết định sáng suốt về các thành phần quan trọng này.
