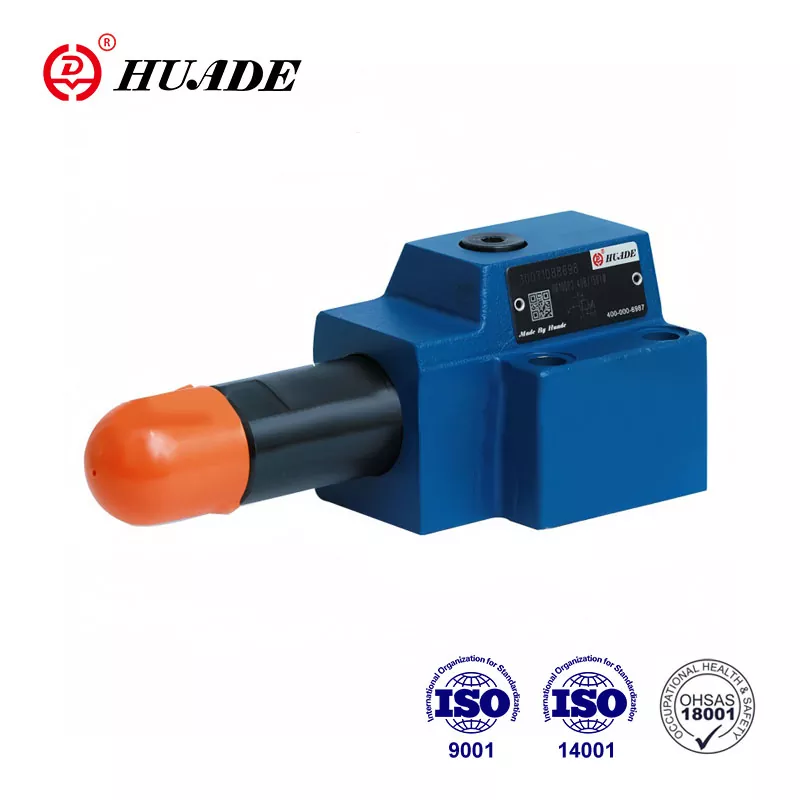

Loại DR 10 DP là van giảm áp dùng để kiểm soát áp suất. Việc van áp suất Huade® có thể thay thế các sản phẩm cùng dòng do Rexroth cung cấp chủ yếu là do sự hợp tác lâu dài với Rexroth. So với các thương hiệu tương tự khác, sản phẩm Huade® tiên tiến hơn về công nghệ và bền hơn. Giá của các loại van giảm áp này tương đối rẻ. Nhà máy là doanh nghiệp trọng điểm quốc gia và có uy tín cao ở Trung Quốc.
|
Áp suất vận hành tối đa (Cổng P) (MPa) |
lên tới 31,5 |
|
Tối đa. áp suất thứ cấp (Cổng A) (MPa) |
lên tới 2,5; lên tới 7,5; lên tới 15,0; lên tới 21,0; lên tới 31,5 |
|
Áp suất ngược tối đa( Cổng T(Y)) (MPa) |
lên đến 16 |
|
Lưu lượng tối đa (L/phút) |
lên tới 80 |
|
Chất lỏng áp lực Dầu khoáng |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
|
Phạm vi độ nhớt (mm ²/s) |
10~800 |
|
Phạm vi nhiệt độ chất lỏng áp suất (oC) |
-30 đến +80 |
|
Mức độ ô nhiễm (um) |
Mức độ ô nhiễm tối đa cho phép của chất lỏng là NAS 1638 loại 9. |
|
Trọng lượng (kg) |
khoảng 3 |
Đặc trưng:
► Để gắn tấm phụ
► 4 dải áp suất
▶ 4 yếu tố cài đặt
. Núm xoay
. Hex. đầu tay áo có mũ bảo vệ
. Núm xoay có thể khóa với thang đo
. Núm xoay có thang đo
► Có cổng đo áp suất
► Van một chiều tùy chọn
► Mẫu chuyển sang DIN 24 340, form D, ISO 5781 và CETOP - RP 121H
Ứng dụng:
Van giảm áp loại DR 6 DP được sử dụng để giảm áp suất hệ thống.
Loại van DR 10 DP là loại van vận hành trực tiếp có thiết kế 3 chiều, có chức năng giảm áp ở phía áp suất giảm.
Việc cài đặt áp suất được thực hiện bằng bộ phận cài đặt áp suất (1).
Ở trạng thái nghỉ, van thường mở và chất lỏng có thể chảy không bị cản trở từ cổng B đến cổng A. Áp suất ở cổng A cũng xuất hiện ở cuối ống chỉ (2), thông qua đường điều khiển (4), đối diện với lò xo nén ( 3). Khi áp suất ở cổng A đạt đến mức áp suất đặt ở lò xo (3), ống chỉ (2) sẽ di chuyển đến vị trí điều khiển và giữ áp suất ở cổng A không đổi.
Chất lỏng điều khiển van được lấy từ cổng A thông qua quá trình khoan điều khiển.
Nếu áp suất ở cổng A vẫn tăng thêm do ngoại lực, thì ống chỉ (2) vẫn được di chuyển xa hơn về phía lò xo nén (3).
Điều này làm cho một đường dẫn dòng chảy được mở qua vùng đất điều khiển(5) trong ống điều khiển(2) tới bể (cổng Y). Sau đó, đủ chất lỏng sẽ chảy vào bể để ngăn áp suất tăng thêm.
Buồng lò xo (6) được xả ra bên ngoài bể qua cổng Y.
Có sẵn van một chiều tùy chọn (7) để cho phép dòng chảy tự do từ cổng A đến cổng B.
Một kết nối đồng hồ đo áp suất (8), cho phép theo dõi áp suất thứ cấp.
cấu trúc của DR10DP 1- 40B
Ký hiệu của DR10 DP
