Trong thế giới tự động hóa công nghiệp và hệ thống kiểm soát chất lỏng, áp suất van tỷ lệ đại diện cho một trong những khái niệm quan trọng nhất để đạt được các hoạt động chính xác và hiệu quả. Hiểu nguyên tắc cơ bản này là điều cần thiết đối với các kỹ sư, kỹ thuật viên và bất kỳ ai làm việc với hệ thống thủy lực hoặc khí nén.

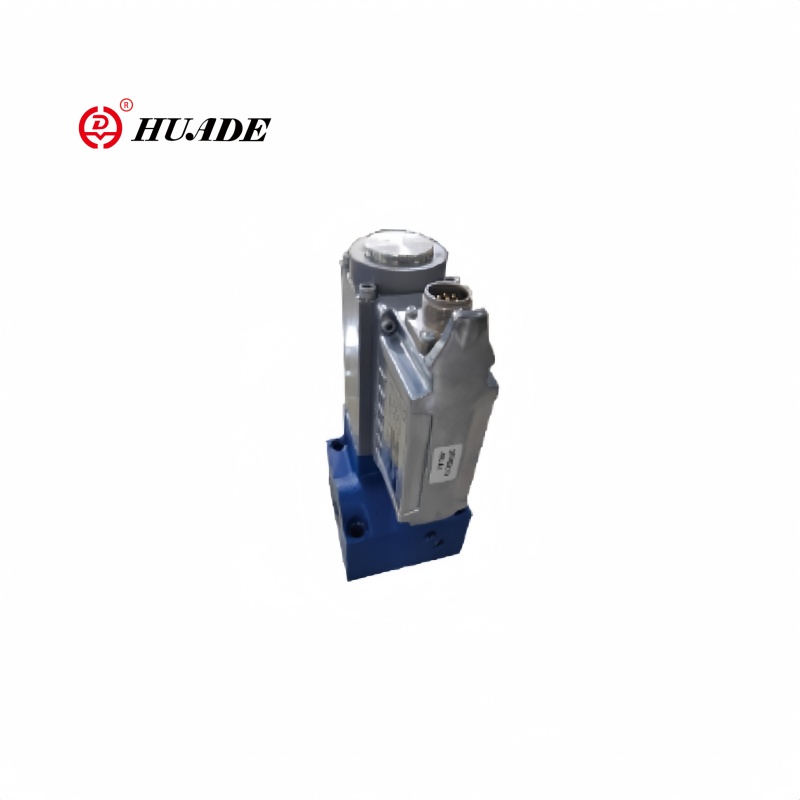

Xác định áp suất van tỷ lệ
Áp suất van tỷ lệ đề cập đến áp suất đầu ra được kiểm soát được tạo ra bởi một van tỷ lệ, trong đó mức áp suất tỷ lệ thuận với tín hiệu đầu vào áp dụng cho van. Không giống như các van bật/tắt đơn giản hoạt động ở trạng thái nhị phân, van tỷ lệ cung cấp khả năng điều khiển vô cấp giữa các giá trị áp suất tối thiểu và tối đa dựa trên cường độ của tín hiệu điện đầu vào.
[Đầu tiên hãy hiểuvan tỷ lệ là gì]
Mối quan hệ giữa tín hiệu đầu vào và áp suất đầu ra tuân theo một đường cong tuyến tính hoặc được xác định trước, cho phép điều chỉnh áp suất chính xác. Mối quan hệ tỷ lệ này cho phép kiểm soát áp suất trơn tru, liên tục thay vì thay đổi đột ngột, làm cho các van này trở nên lý tưởng cho các ứng dụng yêu cầu điều chỉnh áp suất tinh chỉnh.
Van tỷ lệ hoạt động như thế nào
Hoạt động cơ bản của van tỷ lệ phụ thuộc vào việc điều khiển lực điện từ. Khi một tín hiệu điện được đưa vào bộ điện từ của van, nó sẽ tạo ra một lực từ tỷ lệ thuận với dòng điện hoặc điện áp đầu vào. Lực điện từ này tác dụng chống lại cơ cấu lò xo và áp suất chất lỏng để định vị ống van hoặc ống van.
Khi tín hiệu đầu vào tăng lên, lực điện từ sẽ mạnh hơn, di chuyển phần tử van ra xa vị trí của nó. Việc mở tăng này cho phép lưu lượng chất lỏng nhiều hơn và thường dẫn đến áp suất hạ lưu cao hơn, tùy thuộc vào cấu hình của van. Vị trí chính xác của phần tử van tạo ra mối quan hệ tỷ lệ giữa tín hiệu đầu vào và áp suất đầu ra.
Van tỷ lệ hiện đại thường kết hợp hệ thống phản hồi sử dụng cảm biến vị trí hoặc bộ chuyển đổi áp suất để đảm bảo điều khiển chính xác và bù đắp cho các yếu tố bên ngoài như biến đổi nhiệt độ, biến động áp suất cung cấp hoặc hao mòn linh kiện.
Các loại điều khiển áp suất van tỷ lệ
Van tỷ lệ tác động trực tiếp
Các van này trực tiếp điều khiển áp suất thông qua lực điện từ tác dụng lên phần tử van. Chúng thường được sử dụng trong các ứng dụng có áp suất thấp hơn trong đó lực điện từ đủ để vượt qua lực chất lỏng và độ căng của lò xo. [So sánh vớithiết kế van tỷ lệ thủy lực]
Van tỷ lệ vận hành thí điểm
Đối với các ứng dụng áp suất cao hơn, van vận hành thí điểm sử dụng van tỷ lệ nhỏ để điều khiển van chính lớn hơn. Van thí điểm điều chỉnh áp suất đến buồng điều khiển, sau đó định vị phần tử van chính. Cấu hình này cho phép kiểm soát chính xác áp suất cao với năng lượng điện đầu vào tương đối thấp.
Van giảm áp
Các van tỷ lệ này duy trì áp suất hạ lưu không đổi bất kể sự thay đổi áp suất ngược dòng hoặc thay đổi tốc độ dòng chảy. Áp suất đầu ra tỷ lệ thuận với tín hiệu đầu vào, khiến chúng trở nên lý tưởng cho các ứng dụng điều chỉnh áp suất.
Van giảm áp
Van giảm áp tỷ lệ cung cấp các cài đặt áp suất giảm thay đổi dựa trên tín hiệu đầu vào. Điều này cho phép điều chỉnh động áp suất tối đa của hệ thống mà không cần điều chỉnh cơ học.
Ứng dụng và lợi ích
Kiểm soát áp suất van tỷ lệ được ứng dụng trong nhiều ngành công nghiệp. Trong thủy lực di động, các van này cho phép thiết bị xây dựng vận hành trơn tru, cung cấp khả năng kiểm soát chính xác các chuyển động của cần, gầu và đường ray. Hệ thống tự động hóa sản xuất sử dụng van tỷ lệ để có lực kẹp, áp suất ép phun và hoạt động xử lý vật liệu ổn định.
Ngành công nghiệp hàng không vũ trụ dựa vào việc kiểm soát áp suất van tỷ lệ cho hệ thống điều khiển chuyến bay, vận hành thiết bị hạ cánh và quản lý áp suất cabin. Trong lĩnh vực ô tô, các van này kiểm soát áp suất truyền động, trợ lực lái và hệ thống quản lý động cơ.
Cải thiện hiệu quả hệ thống
Việc điều chỉnh áp suất chính xác theo yêu cầu tải giúp giảm lãng phí năng lượng và tối ưu hóa hiệu suất hệ thống.
Giảm tiêu thụ năng lượng
Việc tránh áp suất quá cao sẽ giúp tiết kiệm năng lượng đáng kể và giảm chi phí vận hành.
Nâng cao chất lượng sản phẩm
Áp lực quy trình nhất quán đảm bảo kết quả sản xuất đáng tin cậy và tính nhất quán của sản phẩm.
Tăng khả năng đáp ứng của hệ thống
Sự chuyển đổi áp suất mượt mà giúp kiểm soát hệ thống tốt hơn và vận hành trơn tru hơn.
Các thông số hiệu suất chính
Tích hợp hệ thống điều khiển
Hệ thống điều khiển áp suất van tỷ lệ thường tích hợp với bộ điều khiển điện tử (ECU) hoặc bộ điều khiển logic khả trình (PLC). Các bộ điều khiển này cung cấp các tín hiệu điện chính xác cần thiết để kiểm soát áp suất chính xác đồng thời theo dõi phản hồi của hệ thống.
Chiến lược kiểm soát hiện đại
Các hệ thống điều khiển hiện đại thường sử dụng chiến lược điều khiển vòng kín, liên tục so sánh áp suất đầu ra thực tế với điểm đặt mong muốn và điều chỉnh tín hiệu đầu vào van cho phù hợp. Cách tiếp cận này bù đắp cho sự thay đổi của hệ thống và duy trì kiểm soát áp suất chính xác trong điều kiện vận hành thay đổi.
Sự phát triển trong tương lai
Sự phát triển của công nghệ áp suất van tỷ lệ tiếp tục với những tiến bộ trong khoa học vật liệu, hệ thống điều khiển điện tử và công nghệ cảm biến. Van thông minh kết hợp chẩn đoán tích hợp, khả năng bảo trì dự đoán và liên lạc không dây đang trở nên phổ biến hơn.
Công nghệ van kỹ thuật số hứa hẹn độ chính xác và tính linh hoạt cao hơn, có khả năng thay thế các van tỷ lệ truyền thống trong một số ứng dụng. Tuy nhiên, điều khiển áp suất van tỷ lệ vẫn là công nghệ cơ bản và đáng tin cậy cho hệ thống truyền động chất lỏng.
Hiểu được áp suất van tỷ lệ cho phép các kỹ sư thiết kế các hệ thống kiểm soát chất lỏng hiệu quả, chính xác và đáng tin cậy hơn trên nhiều ứng dụng khác nhau, khiến nó trở thành một khái niệm thiết yếu trong tự động hóa công nghiệp hiện đại.
