Khi bạn đang làm việc với các hệ thống thủy lực hạng nặng, việc chọn van điều khiển hướng phù hợp có thể quyết định hoặc phá vỡ hoạt động của bạn. Bosch Rexroth 4WEH 16 J là một trong những linh kiện được các kỹ sư giàu kinh nghiệm tin tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe. Van này đã đạt được danh tiếng nhờ hiệu suất đáng tin cậy trong các máy ép phun, máy ép tạo hình kim loại và thiết bị xây dựng mà việc hỏng hóc không phải là một lựa chọn.

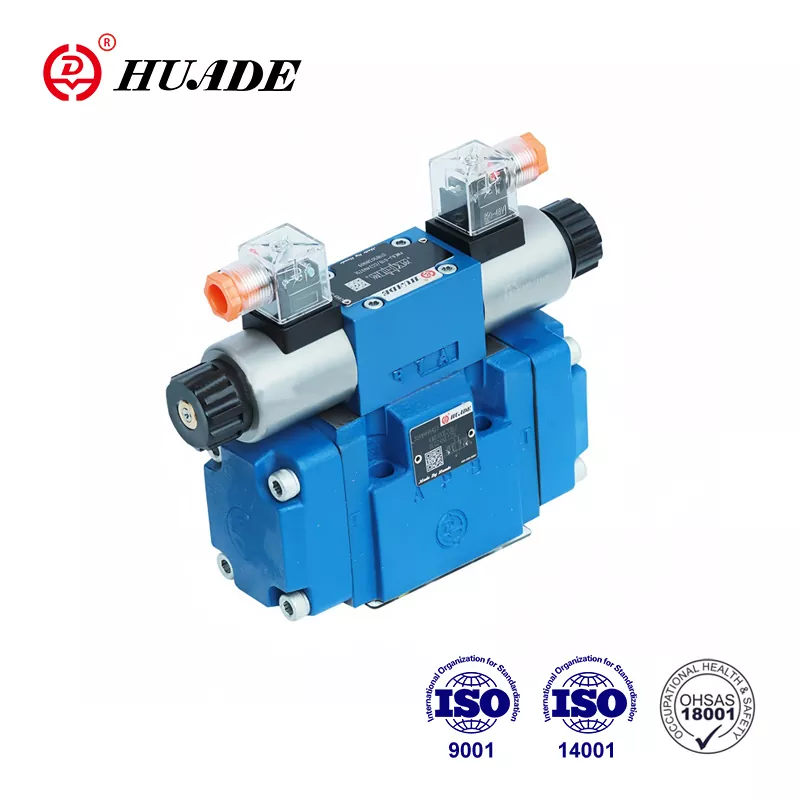

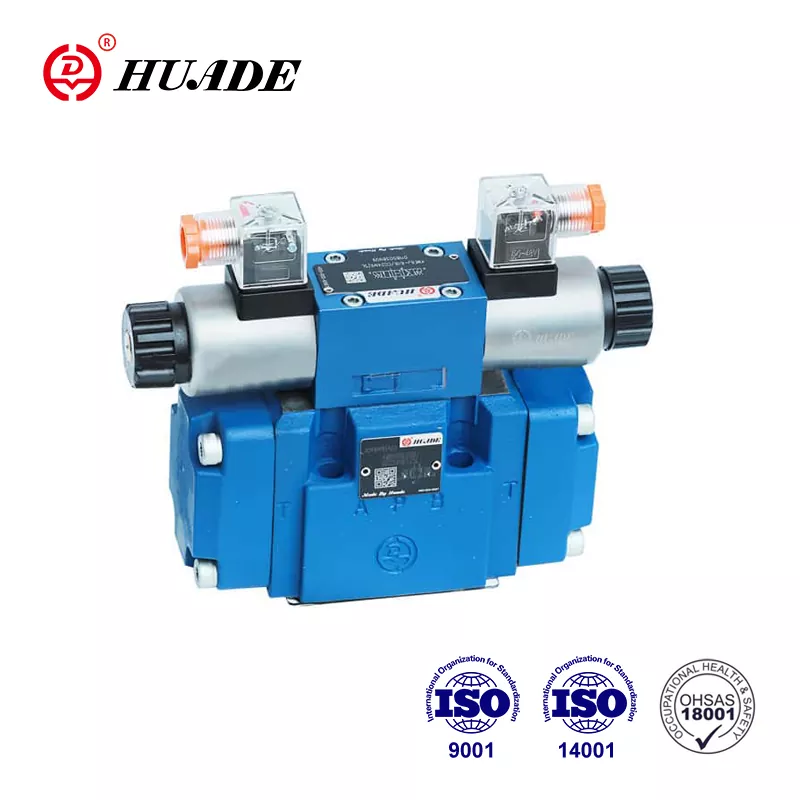

4WEH 16 J đại diện cho một cấu hình cụ thể trong dòng van điều khiển hướng vận hành bằng thí điểm điện-thủy lực WEH của Bosch Rexroth. Việc chỉ định sẽ cho bạn biết khá nhiều điều nếu bạn biết cách đọc nó. "16" biểu thị kích thước danh nghĩa (NG16), tương ứng với tiêu chuẩn lắp CETOP 7. Chữ "J" mô tả chức năng ống cuộn, cụ thể là thiết kế trung tâm khép kín 4 chiều, 3 vị trí. Hiểu ý nghĩa của các thông số kỹ thuật này trong điều kiện thực tế sẽ giúp bạn xác định xem loại van này có phù hợp với ứng dụng của bạn hay không.
Điều gì làm nên sự khác biệt của 4WEH 16 J
Van điều khiển hướng 4WEH 16 J hoạt động bằng hệ thống thí điểm hai giai đoạn. Thay vì di chuyển trực tiếp ống cuộn chính bằng nam châm điện, van này sử dụng các van thí điểm nhỏ để điều khiển áp suất thủy lực làm dịch chuyển ống chính lớn hơn. Cách tiếp cận này đòi hỏi ít năng lượng điện hơn trong khi vẫn kiểm soát được dòng thủy lực đáng kể. Phiên bản tiêu chuẩn chạy bằng nguồn điện 24 VDC, giúp nó tương thích với hầu hết các hệ thống điều khiển công nghiệp mà không yêu cầu cơ sở hạ tầng điện đặc biệt.
Van có thể xử lý áp suất lên tới 350 bar ở cấu hình phiên bản H, tương đương khoảng 5.076 psi. Đối với công suất dòng chảy, mức tối đa danh nghĩa là 300 lít mỗi phút, mặc dù hiệu suất thực tế phụ thuộc vào độ giảm áp suất qua van. Các thông số kỹ thuật này xếp 4WEH 16 J vào danh mục van công nghiệp hạng nặng hơn là thiết bị di động hoặc các ứng dụng hạng nhẹ.
Trọng lượng là vấn đề quan trọng khi bạn lập kế hoạch lắp đặt và quy trình bảo trì. Với trọng lượng 9,84 kg (khoảng 21,7 pound), van không phải là thứ bạn có thể tùy ý di chuyển xung quanh, nhưng nó có thể kiểm soát được nếu xử lý thích hợp. Cấu trúc chắc chắn góp phần tăng độ bền trong môi trường công nghiệp khắc nghiệt, nơi độ rung, sự thay đổi nhiệt độ và ô nhiễm là mối lo ngại hàng ngày.
Thiết kế trung tâm khép kín và khả năng tương thích hệ thống
Cấu hình ống chỉ "J" xác định cách hoạt động của van điều khiển hướng 4WEH 16 J ở vị trí trung lập. Khi van nằm ở vị trí trung tâm mà không có tín hiệu điện nào được áp dụng, tất cả bốn cổng—P (áp suất), A và B (cổng làm việc) và T (bể chứa)—đều bị chặn. Sự sắp xếp trung tâm khép kín này phục vụ một mục đích cụ thể trong các hệ thống thủy lực hiện đại.
Van trung tâm đóng hoạt động rất tốt với máy bơm chuyển vị có thể bù áp. Khi van chặn tất cả các cổng ở trạng thái trung tính, áp suất hệ thống sẽ tăng lên cho đến khi nó báo hiệu cho máy bơm giảm lưu lượng xuống gần bằng không. Điều này ngăn máy bơm liên tục khuấy chất lỏng qua van xả, điều này sẽ gây lãng phí năng lượng và tạo ra nhiệt quá mức. Trong thời đại mà chi phí năng lượng là vấn đề quan trọng và các quy định về môi trường được thắt chặt, lợi thế về hiệu quả này trở nên đáng kể.
Sự đánh đổi liên quan đến sự phức tạp trong thiết kế hệ thống. Hệ thống trung tâm khép kín đòi hỏi phải chú ý cẩn thận đến các xung áp suất trong quá trình chuyển đổi van. Khi van điều khiển hướng 4WEH 16 J chuyển từ tâm bị chặn sang vị trí vận hành, việc mở đột ngột có thể tạo ra sự chuyển tiếp áp suất. Các kỹ sư thường giải quyết vấn đề này thông qua các bộ phận tiết lưu (được xác định bằng mã "B" trong hệ thống đặt hàng) hoặc bằng cách bổ sung các van giảm sốc bên ngoài phản ứng nhanh hơn van giảm chấn của hệ thống chính.
Hoạt động hai giai đoạn thực sự hoạt động như thế nào
Thiết kế vận hành thí điểm của 4WEH 16 J bao gồm hai giai đoạn điều khiển riêng biệt. Giai đoạn đầu tiên bao gồm một van thí điểm loại WE6 nhỏ được điều khiển bằng các van điện từ chốt ướt. Khi bạn cấp điện cho một bộ điện từ, nó sẽ dịch chuyển van điều khiển, hướng áp suất điều khiển từ cổng X vào các buồng điều khiển ở hai đầu của ống chính. Áp suất dẫn hướng này vượt qua các lò xo định tâm và di chuyển ống cuộn chính để kết nối các đường dẫn dòng chảy thích hợp.
Giai đoạn thứ hai là chuyển động của ống chỉ chính. Khi áp suất của phi công tích tụ trong buồng điều khiển, nó sẽ đẩy vào khu vực ống cuộn, tạo ra lực đủ để dịch chuyển ống cuộn về phía lò xo định tâm và bất kỳ lực áp suất nào tác động lên ống cuộn. Sau đó, ống cuộn chính sẽ mở các kết nối giữa các cổng—P đến A với B đến T hoặc P đến B với A đến T, tùy thuộc vào loại điện từ nào bạn đã cấp điện.
Sự sắp xếp hai giai đoạn này yêu cầu áp suất phi công từ 5 đến 12 bar để hoạt động bình thường. Nguồn cung cấp trục điều khiển thường đến từ áp suất hệ thống chính thông qua các đường dẫn bên trong, mặc dù bạn có thể chỉ định nguồn cung cấp trục điều khiển bên ngoài cho một số ứng dụng nhất định. Thời gian chuyển mạch chạy khoảng 100 mili giây, chậm hơn so với van tác động trực tiếp nhưng có thể chấp nhận được đối với hầu hết các máy móc công nghiệp nơi thời gian chu kỳ được tính bằng giây thay vì mili giây.
Yêu cầu về điện và các tùy chọn điều khiển
Cấu hình van điều khiển hướng tiêu chuẩn 4WEH 16 J sử dụng điện từ 24 VDC, được chỉ định là G24 trong mã đặt hàng. Thiết kế điện từ chốt ướt có nghĩa là cuộn dây tiếp xúc trực tiếp với chất lỏng thủy lực, giúp làm mát nhưng yêu cầu cuộn dây phải được bịt kín chống lại chất lỏng. Các cuộn dây điện từ này thường tiêu thụ khoảng 1,5 đến 2 ampe khi được cấp điện, đại diện cho tải điện khiêm tốn mà hầu hết các PLC và hệ thống điều khiển đều có thể xử lý dễ dàng.
Van cung cấp khả năng ghi đè thủ công tùy chọn, được mã hóa là N9 ở vị trí 11 của hệ thống đặt hàng. Bộ truyền động thủ công loại ẩn này cho phép các kỹ thuật viên dịch chuyển van bằng tay trong quá trình vận hành, khắc phục sự cố hoặc các tình huống khẩn cấp. Bạn sẽ không vô tình chạm vào nó trong quá trình hoạt động bình thường nhưng vẫn có thể truy cập được khi bạn cần. Tính năng này tỏ ra có giá trị khi bạn thiết lập hệ thống mới hoặc chẩn đoán sự cố mà không cần chạy bộ điều khiển điện.
Các kết nối điện tuân theo tiêu chuẩn DIN EN 175301-803 trong cấu hình K4, sử dụng các đầu nối riêng cho từng bộ điện từ. Sự sắp xếp này mang lại sự linh hoạt trong việc nối dây và đơn giản hóa việc khắc phục sự cố vì bạn có thể ngắt kết nối các cuộn dây riêng lẻ mà không ảnh hưởng đến những cuộn dây khác. Một số ứng dụng có thể chỉ định các kiểu đầu nối thay thế tùy thuộc vào cách thiết lập tủ điều khiển và yêu cầu bảo vệ môi trường.
Xếp hạng áp lực và ranh giới hiệu suất
Áp suất vận hành tối đa cho các cổng P, A, B đạt 350 bar khi bạn đặt hàng phiên bản H. Các phiên bản tiêu chuẩn được đánh giá ở mức 280 bar, vẫn đáp ứng hầu hết các ứng dụng công nghiệp. Cổng bể (T) thường hoạt động ở áp suất thấp hơn, thường chỉ cao hơn khí quyển vài bar trừ khi bạn đang xử lý áp suất ngược từ đường hồi lưu dài hoặc vị trí bể trên cao.
Các mức áp suất này thể hiện giới hạn vận hành liên tục, không phải mức tăng đột biến nhất thời. Khi van điều khiển hướng 4WEH 16 J chuyển đổi vị trí, áp suất quá độ có thể vượt quá giá trị trạng thái ổn định từ 50% trở lên trong thời gian ngắn. Thiết kế hệ thống phù hợp bao gồm các van giảm áp được đặt cao hơn áp suất vận hành tối đa 10-15% để chặn những hiện tượng quá độ này trước khi chúng làm hỏng các bộ phận. Bản thân van có thể chịu được các đợt tăng áp suất không thường xuyên vượt quá giá trị định mức, nhưng hoạt động liên tục trên mức định mức sẽ rút ngắn tuổi thọ sử dụng.
Công suất dòng chảy tương tác với áp suất theo những cách quan trọng đối với các ứng dụng thực tế. Định mức danh nghĩa 300 l/phút giả định các giá trị giảm áp suất cụ thể trên van. Nếu bạn đang chạy ở tốc độ dòng chảy thấp hơn, độ sụt áp sẽ giảm. Đẩy về phía lưu lượng tối đa và độ giảm áp suất tăng lên, điều đó có nghĩa là máy bơm của bạn cần tạo ra áp suất cao hơn để vượt qua cả lực cản của van và tải trọng. Đường cong dòng chảy của nhà sản xuất thể hiện những mối quan hệ này và bạn nên tham khảo chúng khi định cỡ máy bơm và ước tính hiệu suất hệ thống.
Cân nhắc về lắp đặt và lắp đặt
Van điều khiển hướng 4WEH 16 J tuân theo tiêu chuẩn ISO 4401-07-07-0-05, đảm bảo khả năng tương thích với các bề mặt lắp CETOP 7. Việc tiêu chuẩn hóa này có nghĩa là bạn có thể thay thế van từ các nhà sản xuất khác nhau mà không cần thiết kế lại ống góp lắp đặt, tuy nhiên bạn nên xác minh tất cả các thông số kỹ thuật phù hợp trước khi thử thay thế. Kiểu bu lông lắp, vị trí cổng và kích thước vỏ tổng thể tuân theo các tiêu chuẩn ngành đã tồn tại trong nhiều thập kỷ.
Việc lắp đặt đòi hỏi phải chú ý đến một số yếu tố ngoài việc chỉ chốt van vào ống góp. Cấu hình cung cấp trục điều khiển, được biểu thị bằng vị trí 12 trong mã đặt hàng, xác định cách dầu trục điều khiển và dầu xả chảy qua hệ thống. Cấu hình mặc định sử dụng nguồn cung cấp thí điểm bên ngoài và cống bên ngoài, giúp cách ly các đường dẫn bên trong của van khỏi áp suất ngược trong đường ống bể. Thiết lập này hoạt động tốt nhất cho các ứng dụng mà đường ống bể có thể thấy áp suất tăng cao từ các bộ phận khác.
Các cấu hình thay thế bao gồm nguồn cấp thí điểm bên trong có cống bên ngoài (mã E) hoặc nguồn cấp và xả hoàn toàn bên trong (mã ET). Tùy chọn hoàn toàn bên trong giúp đơn giản hóa hệ thống ống nước nhưng làm cho van nhạy cảm với áp suất ngược trong đường ống bể. Nếu áp suất đường ống của thùng vượt quá một vài bar, nó có thể cản trở hoạt động của phi công và khiến việc chuyển số chậm hoặc không hoàn toàn. Hầu hết các kỹ sư thích cấu hình cống bên ngoài (cổng Y) cho các ứng dụng quan trọng trong đó độ tin cậy quan trọng hơn hệ thống ống nước đơn giản.
Khả năng tương thích nhiệt độ và chất lỏng
Phạm vi nhiệt độ hoạt động trải dài từ -20°C đến +80°C đối với vật liệu làm kín tiêu chuẩn. Phạm vi này bao gồm hầu hết các môi trường công nghiệp, mặc dù việc lắp đặt cực kỳ lạnh có thể yêu cầu hệ thống sưởi ấm hoặc các hợp chất bịt kín thay thế. Giới hạn trên 80°C thể hiện nhiệt độ hoạt động liên tục. Những chuyển động ngắn đến 90°C hoặc cao hơn một chút sẽ không làm hỏng van ngay lập tức, nhưng nhiệt độ cao kéo dài sẽ làm tăng tốc độ xuống cấp của vòng đệm và tăng rò rỉ bên trong.
Van điều khiển hướng 4WEH 16 J đạt tiêu chuẩn với vòng đệm NBR (cao su nitrile), phù hợp với các loại dầu thủy lực gốc dầu như loại HL và HLP. Nếu ứng dụng của bạn liên quan đến chất lỏng chống cháy, este tổng hợp hoặc hoạt động ở nhiệt độ cao hơn, bạn nên chỉ định vòng đệm FKM (fluoroelastomer) sử dụng mã V ở vị trí 14. FKM xử lý nhiệt độ lên tới 120°C và chịu được nhiều loại hóa chất hơn, mặc dù chi phí cao hơn và có thể có các đặc tính bộ nén khác nhau.
Độ sạch của chất lỏng ảnh hưởng trực tiếp đến tuổi thọ của van. Khoảng hở chặt chẽ giữa ống cuộn và lỗ khoan (thường là 5-15 micromet) có nghĩa là các hạt nhiễm bẩn có thể gây dính, mài mòn quá mức hoặc hoạt động thất thường. Mục tiêu mức độ sạch là ISO 4406 16/13 trở lên, yêu cầu lọc trong phạm vi 10 micromet với tỷ lệ beta từ 75 trở lên. Phân tích dầu thường xuyên giúp bạn phát hiện các vấn đề ô nhiễm trước khi chúng gây ra hư hỏng.
Hiểu các phương pháp định tâm ống chỉ
Cấu hình van điều khiển hướng tiêu chuẩn 4WEH 16 J sử dụng định tâm lò xo, nghĩa là các lò xo cơ học sẽ đẩy ống cuộn trở lại vị trí trung lập khi bạn ngắt điện cả hai cuộn dây điện từ. Cách tiếp cận này cung cấp khả năng định tâm và định vị tích cực đáng tin cậy mà không cần nguồn điện liên tục. Lò xo tạo ra đủ lực để khắc phục ma sát và bất kỳ sự mất cân bằng áp suất dư nào, đảm bảo ống cuộn đạt đến vị trí trung tâm ngay cả khi hệ thống không đối xứng hoàn hảo.
Định tâm thủy lực, được biểu thị bằng mã H ở vị trí 05, sử dụng áp suất dẫn hướng thay vì lò xo để giữ ống cuộn ở giữa. Tùy chọn này phù hợp với các ứng dụng có tải quán tính cao trong đó việc định tâm lò xo có thể cho phép ống cuộn trượt nhẹ dưới tác dụng của lực nhất thời. Định tâm thủy lực giúp định vị cứng hơn và khả năng chống sốc tốt hơn, mặc dù nó đòi hỏi phải có áp lực của phi công để định tâm hoạt động. Nếu bạn mất áp suất dẫn hướng khi định tâm bằng thủy lực, ống chỉ có thể không quay trở lại tâm một cách đáng tin cậy.
Sự lựa chọn giữa lò xo và định tâm thủy lực đòi hỏi sự cân bằng. Định tâm lò xo mang lại sự đơn giản và hoạt động ngay cả trong trình tự tắt hệ thống. Định tâm thủy lực mang lại sự ổn định vị trí tốt hơn dưới tải trọng động nhưng lại phụ thuộc vào áp suất sẵn có của phi công. Hầu hết các ứng dụng công nghiệp đều sử dụng định tâm lò xo trừ khi các đặc tính tải cụ thể yêu cầu độ ổn định nâng cao của định tâm thủy lực.
Xử lý động lực chuyển mạch và áp suất tăng vọt
Thời gian chuyển mạch 100 mili giây của van điều khiển hướng 4WEH 16 J phản ánh hoạt động thí điểm hai giai đoạn. Độ trễ này bao gồm thời gian để van điều khiển dịch chuyển, áp suất điều khiển tích tụ trong buồng điều khiển và ống cuộn chính di chuyển đến vị trí mới. Mặc dù 100 mili giây nghe có vẻ nhanh đối với con người, nhưng nó đại diện cho hàng trăm vòng quay đối với một động cơ chạy ở tốc độ 1.800 vòng/phút hoặc chuyển động đáng kể đối với một xi lanh hoạt động ở tốc độ cao.
Trong khoảng thời gian chuyển đổi này, áp suất có thể tăng vọt khi các đường dẫn dòng chảy đóng lại trước khi các đường dẫn mới mở hoàn toàn. Mức độ nghiêm trọng phụ thuộc vào động lực của hệ thống, bao gồm tốc độ dòng bơm, công suất ắc quy và quán tính tải. Các kỹ sư sử dụng một số kỹ thuật để quản lý các quá độ này. Bộ phận tiết lưu có các mã như B12 (lỗ 1,2 mm) hạn chế dòng chảy trong quá trình chuyển số, làm chậm quá trình chuyển đổi và giảm các xung áp suất. Van sốc bên ngoài, được đặt ngay trên áp suất vận hành bình thường, có thể mở ra trong thời gian ngắn để hấp thụ quá độ.
Một cách tiếp cận khác liên quan đến việc điều chỉnh các đặc tính của van điều khiển bằng cách sử dụng mã S hoặc S2 ở vị trí 13 của hệ thống đặt hàng. Những sửa đổi này làm thay đổi hình dạng của van trục điều khiển để thay đổi tốc độ hình thành áp suất trục điều khiển, điều này ảnh hưởng đến tốc độ dịch chuyển ống chính. Chuyển số chậm hơn giúp giảm đột biến áp suất nhưng tăng thời gian chu kỳ. Việc tìm kiếm sự cân bằng phù hợp đòi hỏi phải thử nghiệm với ứng dụng cụ thể của bạn và nhiều kỹ sư bắt đầu với cấu hình tiêu chuẩn trước khi thêm các sửa đổi nếu quá trình chuyển đổi có vấn đề.
So sánh với các loại van thay thế
Van điều khiển hướng 4WEH 16 J cạnh tranh với nhiều lựa chọn thay thế khác nhau trên thị trường van công nghiệp. Eaton Vickers cung cấp dòng DG5V-8-H, sử dụng giá đỡ CETOP 7 (được gọi là cỡ 8 trong danh pháp Vickers) và xử lý các mức áp suất tương tự. Dòng D41VW của Parker và van D66x của Moog cũng nhắm đến cùng một không gian ứng dụng. Mỗi nhà sản xuất mang đến những tính năng và đặc tính hiệu suất hơi khác nhau.
Xếp hạng lưu lượng khác nhau tùy theo nhà sản xuất, một phần do các tiêu chuẩn đánh giá khác nhau. Một số nhà sản xuất báo cáo lưu lượng tối đa ở mức giảm áp suất thấp hơn, điều này làm cho thông số kỹ thuật của họ trông ấn tượng hơn nhưng không phản ánh hiệu suất trong thế giới thực. Khi so sánh các van, bạn cần kiểm tra đường cong dòng chảy thực tế ở áp suất vận hành thay vì chỉ dựa vào số lượng dòng chảy tối đa. Định mức 300 l/phút của 4WEH 16 J là vừa phải và có thể đạt được trong các ứng dụng thông thường.
Thời gian giao hàng thể hiện sự cân nhắc thực tế. 4WEH 16 J có thể có thời gian thực hiện kéo dài đến 21 tuần đối với một số cấu hình, đòi hỏi phải lập kế hoạch trước và có khả năng lưu giữ các phụ tùng quan trọng trong kho. Các nhà cung cấp thay thế có thể đưa ra thời gian thực hiện ngắn hơn và các nguồn dự phòng đủ tiêu chuẩn sẽ có ý nghĩa đối với các ứng dụng quan trọng trong sản xuất. Chỉ cần đảm bảo rằng các van thay thế phù hợp với tất cả các thông số kỹ thuật, bao gồm kích thước lắp đặt, công suất dòng chảy, mức áp suất và đặc tính đáp ứng.
Yêu cầu bảo trì và tuổi thọ dịch vụ
Việc bảo trì thích hợp sẽ kéo dài đáng kể tuổi thọ của van điều khiển hướng 4WEH 16 J. Thay dầu thường xuyên và thay thế bộ lọc sẽ ngăn ngừa ô nhiễm tích tụ trong các khe hở chặt chẽ giữa ống chỉ và lỗ khoan. Hầu hết các hệ thống thủy lực đều được hưởng lợi từ việc thay dầu sau mỗi 2.000 đến 4.000 giờ hoạt động, mặc dù điều kiện vận hành và kết quả phân tích dầu sẽ hướng dẫn lịch trình thực tế.
Độ mòn của phớt đại diện cho yếu tố giới hạn tuổi thọ chính của van thủy lực. Khi vòng đệm xuống cấp, lượng rò rỉ bên trong tăng lên, dẫn đến hoạt động chậm chạp, giảm hiệu suất và cuối cùng là không thể chuyển số hoàn toàn. Phớt NBR thường có tuổi thọ từ 10.000 đến 20.000 giờ trong dầu sạch ở nhiệt độ vừa phải. Phớt FKM có thể tồn tại lâu hơn, đặc biệt ở nhiệt độ cao nơi NBR sẽ xuống cấp nhanh chóng. Việc theo dõi thời gian chuyển số tăng dần hoặc độ trôi của xi lanh cho thấy độ mòn của phốt và gợi ý các nhu cầu bảo trì sắp tới.
Bộ kín có sẵn (số bộ phận R900306345 cho một số cấu hình) bao gồm tất cả các bộ phận bị mòn. Việc xây dựng lại van đòi hỏi điều kiện làm việc sạch sẽ, dụng cụ thích hợp và chú ý đến sự sạch sẽ. Nhiều hoạt động thích thay thế các van dự phòng được chế tạo lại trong giờ sản xuất và xây dựng lại các van bị hỏng trong thời gian bảo trì theo lịch trình. Cách tiếp cận này giảm thiểu thời gian ngừng hoạt động và đảm bảo rằng các kỹ thuật viên có thể dành thời gian cần thiết để vệ sinh và kiểm tra đúng cách.
Khắc phục sự cố thường gặp
Khi van điều khiển hướng 4WEH 16 J không chuyển số hoặc dịch chuyển không hoàn toàn, có thể tồn tại một số nguyên nhân tiềm ẩn. Bắt đầu với phần điện bằng cách xác minh rằng các cuộn dây điện từ nhận được điện áp và dòng điện thích hợp. Đồng hồ vạn năng có thể xác nhận điện áp ở đầu nối và phép đo dòng điện sẽ xác minh cuộn dây không bị hở hoặc bị chập. Ghi đè thủ công (N9) cho phép bạn kiểm tra xem van có thể dịch chuyển cơ học ngay cả khi điều khiển điện không hoạt động hay không.
Áp suất phi công không đủ gây ra chuyển số chậm hoặc không hoàn toàn. Đo áp suất tại cổng X để xác minh nó nằm trong phạm vi 5-12 bar. Áp suất trục điều khiển thấp có thể do bộ lọc trục điều khiển bị cắm, hạn chế trong đường cung cấp trục điều khiển hoặc sự cố với chính van điều khiển. Áp suất ngược đường bể cao (với cấu hình thoát nước bên trong) cũng có thể làm giảm áp suất hiệu quả của hoa tiêu bằng cách phản đối tín hiệu hoa tiêu.
Sự dính bám liên quan đến ô nhiễm thường xuất hiện dưới dạng các vấn đề không liên tục hoặc các van chuyển hướng này nhưng không chuyển hướng khác. Nếu bạn nghi ngờ bị nhiễm bẩn, hãy kiểm tra độ sạch của dầu và kiểm tra bộ lọc xem có mảnh vụn bất thường nào không. Đôi khi, bạn có thể giải phóng van bị kẹt bằng cách liên tục cấp điện cho các cuộn dây trong khi gõ nhẹ vào thân van bằng vồ mềm, mặc dù cách này chỉ giúp giảm đau tạm thời. Việc vệ sinh hoặc thay thế đúng cách trở nên cần thiết để sửa chữa lâu dài.
Cân nhắc chi phí và chiến lược mua sắm
Giá thị trường cho van điều khiển hướng 4WEH 16 J thường dao động từ 1.300 USD đến 2.000 USD tùy thuộc vào cấu hình, số lượng và nhà cung cấp. Các tùy chọn tùy chỉnh như vòng đệm đặc biệt, định tâm thủy lực hoặc các đặc tính phản ứng được sửa đổi sẽ đẩy giá lên cao hơn. Mua số lượng lớn thường đảm bảo giảm giá và thiết lập mối quan hệ với nhà phân phối có thể cải thiện cả giá cả và thời gian giao hàng.
Thời gian thực hiện kéo dài đối với một số cấu hình có nghĩa là bạn cần lập kế hoạch mua sắm cẩn thận. Đối với các ứng dụng quan trọng trong sản xuất, việc giữ một van dự phòng trong kho là điều hợp lý bất chấp chi phí vốn. Tính toán chi phí ngừng hoạt động trong hoạt động của bạn—nếu một giờ sản xuất bị mất vượt quá chi phí của một van dự phòng thì trường hợp kinh doanh đối với hàng tồn kho sẽ trở nên đơn giản. Một số hoạt động duy trì một nhóm các van được xây dựng lại mà chúng luân chuyển trong quá trình bảo trì như một biện pháp thay thế phòng ngừa.
Các tùy chọn thanh toán khác nhau tùy theo nhà cung cấp và khu vực. Một số nhà phân phối tại các thị trường như Ấn Độ cung cấp các gói EMI (trả góp hàng tháng tương đương) giúp dàn trải chi phí theo thời gian, điều này có thể giúp quản lý dòng tiền. Thời hạn tiêu chuẩn có thể là net 30 hoặc net 60 ngày. Đối với các đơn đặt hàng lớn hoặc các mối quan hệ đang diễn ra, việc đàm phán các điều khoản thanh toán thuận lợi có ý nghĩa như một phần của tổng giá trị.
Thực tiễn tốt nhất về tích hợp hệ thống
Việc tích hợp van điều khiển hướng 4WEH 16 J vào hệ thống thủy lực đòi hỏi phải chú ý đến một số yếu tố ngoài bản thân van. Thiết kế trung tâm khép kín hoạt động tốt nhất với máy bơm thể tích thay đổi có thể giảm lưu lượng để đáp ứng với áp suất hệ thống. Máy bơm dịch chuyển cố định yêu cầu dòng chảy liên tục qua van xả ở trạng thái trung tính, điều này gây lãng phí năng lượng và tạo ra nhiệt. Nếu bạn đang gặp khó khăn với một máy bơm cố định, hãy xem xét liệu thiết kế van trung tâm mở có thể phục vụ tốt hơn hay không.
Thiết kế đa tạp ảnh hưởng đến hiệu suất và khả năng phục vụ. Việc chuyển van trực tiếp sang ống góp giúp đơn giản hóa hệ thống ống nước nhưng khiến việc thay thế van phức tạp hơn vì bạn cần xả ống góp và ngắt nhiều kết nối. Một số thiết kế sử dụng tấm bánh sandwich hoặc tấm phụ cho phép bạn tháo van trong khi vẫn duy trì các kết nối thủy lực khác. Sự đánh đổi này liên quan đến chi phí tăng thêm và khối lượng lắp đặt lớn hơn một chút.
Bảo vệ mạch xứng đáng được suy nghĩ cẩn thận. Van giảm áp tác động trực tiếp song song với van điều khiển hướng 4WEH 16 J có thể bắt các chuyển tiếp áp suất nhanh hơn van giảm áp của hệ thống chính. Đặt van sốc này cao hơn áp suất vận hành bình thường khoảng 30-50 bar để nó không cản trở hoạt động thường xuyên nhưng sẽ mở nhanh trong quá trình chuyển đổi. Công suất dòng chảy chỉ cần xử lý các đột biến ngắn, do đó, một van tương đối nhỏ sẽ hoạt động tốt.
Ví dụ ứng dụng và trường hợp sử dụng
Máy ép phun là ứng dụng phổ biến của 4WEH 16 J. Những máy này yêu cầu điều khiển đáng tin cậy các xi lanh thủy lực lớn cung cấp lực kẹp và áp suất phun. Thiết kế trung tâm khép kín phù hợp với hệ thống bơm biến thiên thường được sử dụng trong các máy đúc hiện đại. Thời gian chu kỳ được đo bằng giây phù hợp với tốc độ chuyển mạch 100 mili giây của van mà không bị phạt.
Máy ép tạo hình kim loại sử dụng van điều khiển hướng để định vị các thanh dầm và điều khiển hoạt động tạo hình. Các ứng dụng máy ép thường liên quan đến lực cao ở tốc độ tương đối chậm, có nghĩa là áp suất cao nhưng tốc độ dòng chảy vừa phải. Định mức áp suất 350 bar của phiên bản H 4WEH 16 J xử lý các tải này một cách thoải mái. Cấu trúc chắc chắn chịu được tải va đập và độ rung thường gặp trong môi trường báo chí.
Thiết bị xây dựng như máy xúc và máy xúc có thể sử dụng các van này trong một số ứng dụng nhất định, mặc dù thiết bị di động thường sử dụng hệ thống cảm biến tải với các cấu hình van khác nhau. Các thiết bị xây dựng cố định như máy bơm bê tông hoặc máy xử lý vật liệu có thể được hưởng lợi từ khả năng của 4WEH 16 J. Việc xem xét quan trọng liên quan đến việc kết hợp các đặc tính của van với thời gian chu kỳ, đặc tính tải và điều kiện môi trường của ứng dụng.
Đưa ra quyết định cuối cùng
Việc chọn van điều khiển hướng 4WEH 16 J liên quan đến việc đánh giá xem các đặc tính của nó có phù hợp với yêu cầu ứng dụng của bạn hay không. Thiết kế trung tâm khép kín, vận hành thí điểm và lắp CETOP 7 làm cho nó phù hợp với các loại hệ thống cụ thể. Nếu bạn đang làm việc với máy bơm thể tích biến thiên, cần công suất áp suất cao và có thể đáp ứng thời gian đáp ứng thì van này xứng đáng được xem xét nghiêm túc.
Hệ thống mã đặt hàng đòi hỏi sự chú ý cẩn thận để chọn cấu hình phù hợp. Vị trí 01 xác định định mức áp suất (H cho 350 bar), vị trí 10 đặt điện áp (G24 cho 24 VDC) và vị trí 12 điều khiển cấu hình nguồn cung cấp cho phi công. Dành thời gian để hiểu các mã này và tư vấn với bộ phận hỗ trợ kỹ thuật sẽ ngăn ngừa các lỗi đặt hàng dẫn đến sự chậm trễ và các vấn đề tương thích tiềm ẩn.
Hãy xem xét tổng chi phí sở hữu chứ không chỉ giá mua ban đầu. Yếu tố tăng hiệu quả năng lượng từ thiết kế trung tâm khép kín, yêu cầu bảo trì, tuổi thọ dự kiến và tính sẵn có của phụ tùng thay thế. Một van có chi phí ban đầu cao hơn nhưng mang lại độ tin cậy tốt hơn và mức tiêu thụ năng lượng thấp hơn thường tỏ ra ít tốn kém hơn trong suốt thời gian sử dụng của nó. 4WEH 16 J đã lập kỷ lục trong các ứng dụng công nghiệp, giúp giảm nguy cơ xảy ra sự cố không mong muốn và mang lại sự tin cậy về hiệu suất lâu dài.
