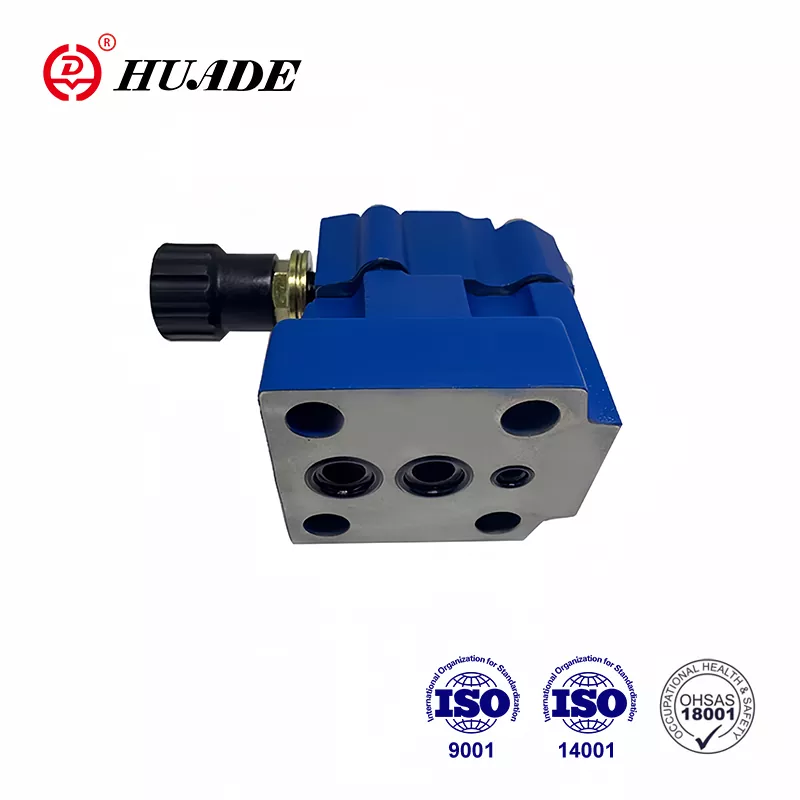

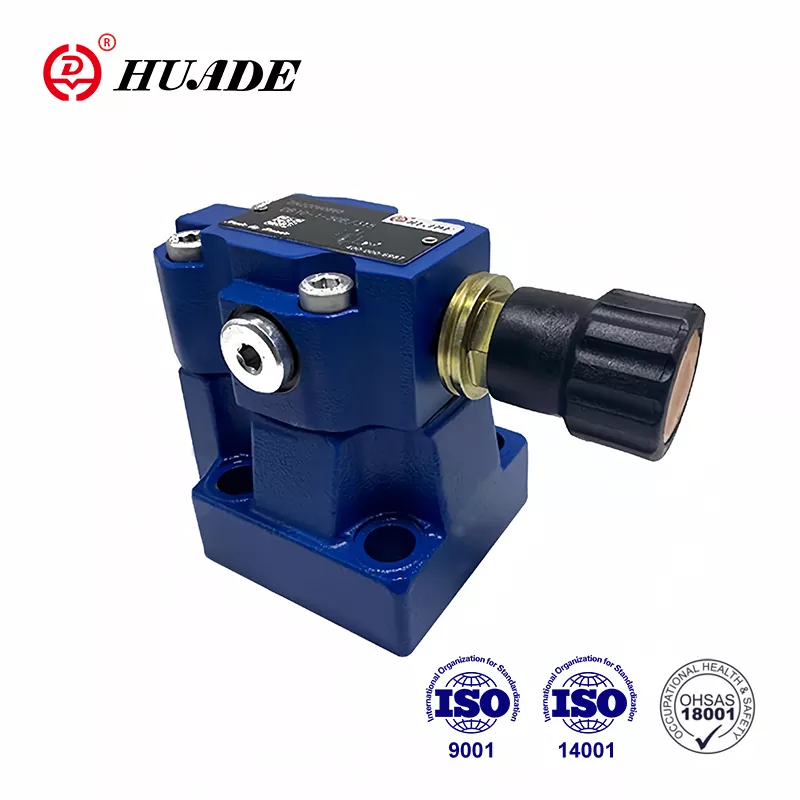

Van giảm áp DB 20

So với các sản phẩm tương tự khác, Van giảm áp Huade® tiến bộ hơn trong công nghệ và bền hơn trong lĩnh vực này. Loại van DB 20 có thể thay thế DB 20 được cung cấp bởi Rexroth. Nhà máy cam kết cung cấp cho khách hàng các van áp suất thủy lực chất lượng cao và ổn định. Nó đã giới thiệu hơn 750 thiết bị sản xuất tiên tiến từ khắp nơi trên thế giới. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Van thủy lực Huade® tương đối rẻ so với các thương hiệu nổi tiếng thế giới. Do chất lượng cao và giá thấp, Huade thủy lực đã thu hút nhiều khách hàng trong và ngoài nước và đã giành được sự công nhận rộng rãi của người tiêu dùng.

Thông số sản phẩm của van giảm áp DB 20

Tính năng sản phẩm và ứng dụng van giảm áp DB 20

Đặc trưng:

▶ Gắn tấm phụ

▶ Mẫu chuyển sang DIN 24 340, Mẫu E, ISO 6264 và CETOP - RP 121H

▶ Kết nối ống

▶ Chèn kết nối

▶ Ba yếu tố điều chỉnh:

. Núm xoay

. Hex. đầu vít với nắp bảo vệ

. Núm xoay có thể khóa với tỷ lệ

▶ Solenoid hoạt động không tải qua van ống chỉ định tích hợp

Chức năng, phần và biểu tượng của van giảm áp DB 20

Tổng quan

Các loại van áp suất DB là van giảm áp vận hành thí điểm.

Chúng được sử dụng để giới hạn áp lực kiểm soát.

Các van giảm áp (dB) bao gồm chủ yếu là van chính (1) với cụm ống chính (3) và van vận hành thí điểm (2) với phần tử điều chỉnh áp suất.

Loại van giảm áp DB

Áp lực có mặt trong Cảng A hành vi trên ống chính (3). Đồng thời áp suất được áp dụng thông qua các đường điều khiển (6) và (7), được trang bị các lỗ (4) và (5), ở phía lò xo của ống chính (3) và tại quả bóng (8) trong van điều khiển thí điểm (2). Nếu áp suất trong cổng A vượt quá van được đặt vào mùa xuân (9), quả bóng (8) sẽ mở ra so với lò xo (9).

Tín hiệu cho điều này đi trong bên trong thông qua các đường điều khiển (10) và (6) từ cổng A. Chất lỏng áp suất ở phía lò xo của ống chính (3) hiện đang chảy qua đường điều khiển (7), lỗ khoan (11) và bóng (8) vào buồng lò xo (12). Trong loại DB ... 50b/... nó chảy bên trong thông qua dòng điều khiển (13) đến bể hoặc trong loại db..50/.. y..exally qua đường điều khiển (14). Do các lỗ (4) và (5) giảm áp suất xảy ra ở ống chính (3), kết nối từ cổng A đến cổng B được mở. Bây giờ chất lỏng áp suất chảy từ cổng A đến cổng B trong khi duy trì áp suất hoạt động.

Van giảm áp có thể được dỡ xuống hoặc chuyển sang áp suất khác (giai đoạn áp suất thứ hai) thông qua cổng "X, (15).

Cấu trúc của db ... 50b

Biểu tượng của DB ... 50b

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Xe tăng phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm mà không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít sửa chữa vít phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng, chúng theo tham số được liệt kê trong sách mẫu.

5. Độ nhám của bề mặt liên kết với van là yêu cầu độ nhám bề mặt là 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
