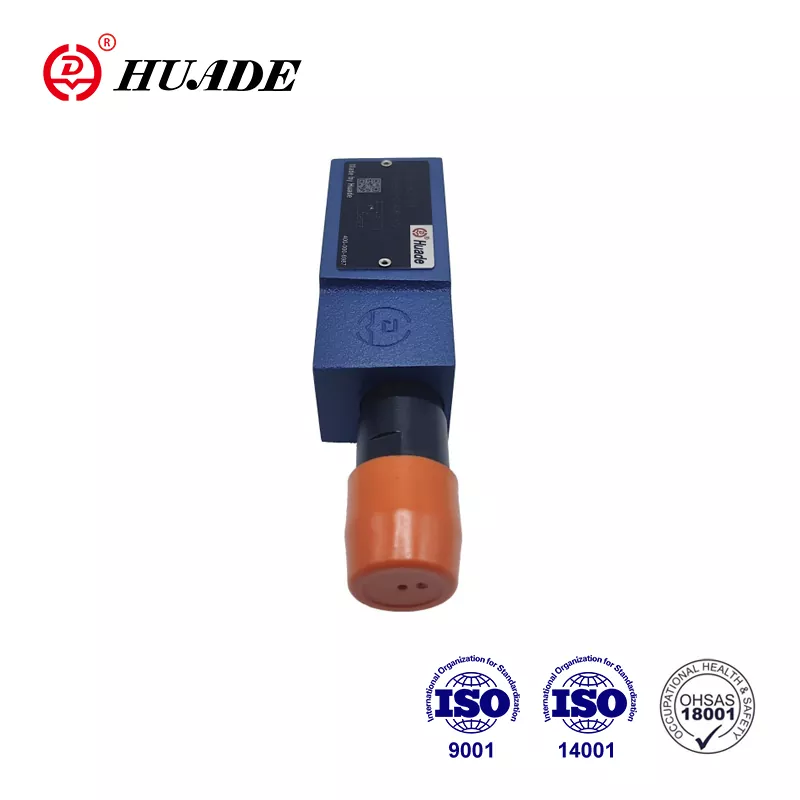

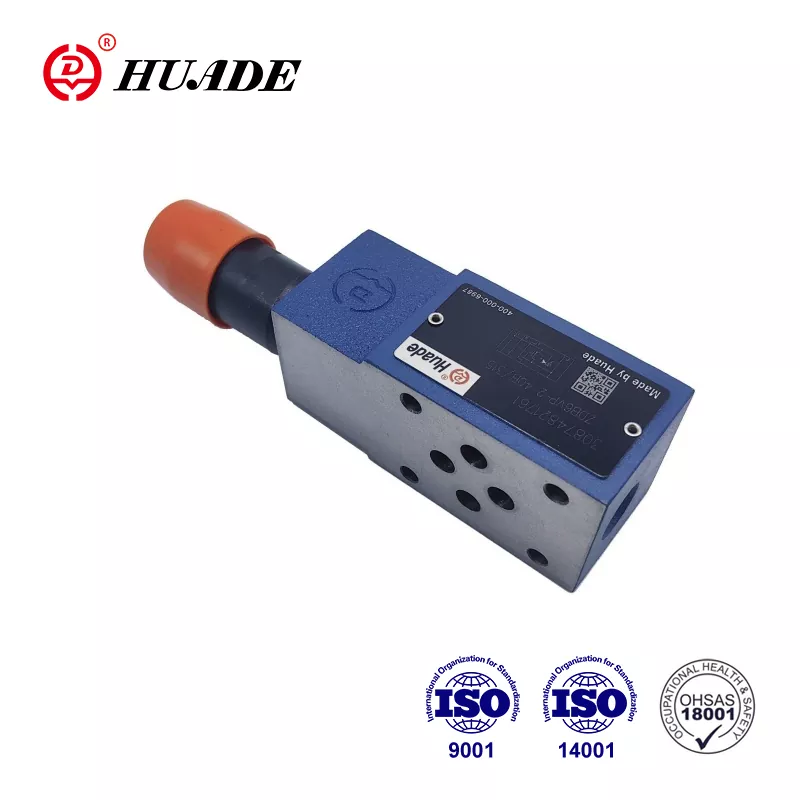

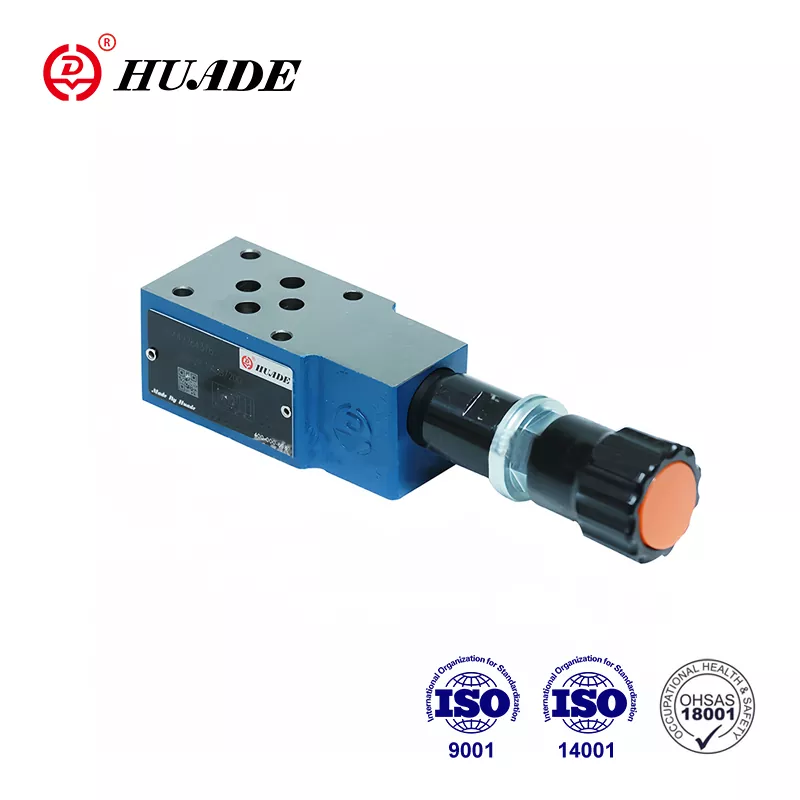

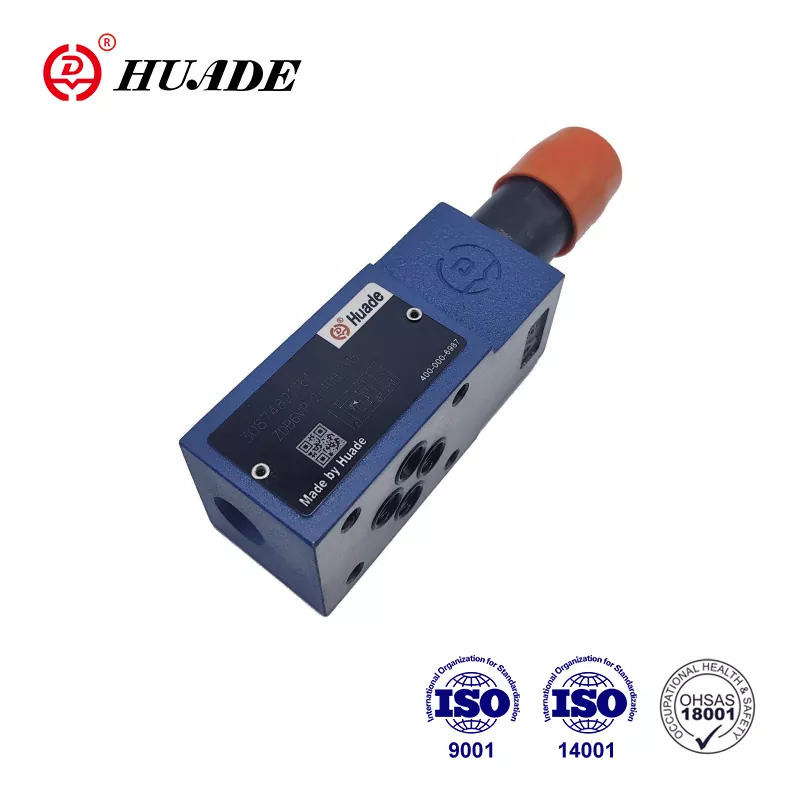

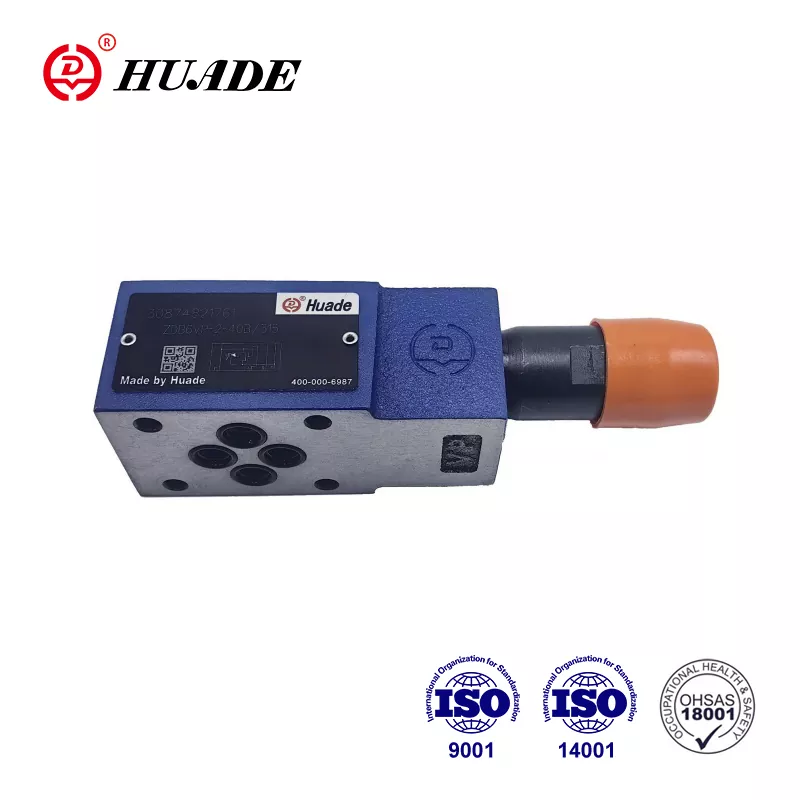

Van giảm áp Z2DB 6

Kể từ khi thành lập vào năm 1979, Huade thủy lực hiện đã phát triển đến quy mô sản xuất đáng kể. Van giảm áp Z2DB 6 có giá tương đối thấp hơn so với các thương hiệu nổi tiếng quốc tế khác. Nhà máy chú ý nhiều hơn đến tính thực tế và hiệu quả chi phí. Để cung cấp các sản phẩm rẻ hơn, nhà máy tạo ra đầy đủ các nguồn lực trong nước. Đồng thời, để đảm bảo chất lượng, nó đã giới thiệu hơn 750 thiết bị sản xuất tiên tiến từ khắp nơi trên thế giới. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. So với các van thủy lực tương tự khác, Van giảm áp HUADE® tiến triển hơn trong công nghệ và bền hơn trong ngành này. Chúng được sử dụng rộng rãi trong ngành quân sự do chất lượng đáng tin cậy và hiệu suất ổn định.

Thông số sản phẩm của van giảm áp Z2DB 6

Tính năng sản phẩm và ứng dụng van giảm áp Z2DB 6

Đặc trưng:

▶ Van bánh sandwich

▶ Phạm vi áp suất 4

▶ 5 tùy chọn mạch

▶ Với một hoặc hai hộp mực giảm áp

▶ 4 Yếu tố điều chỉnh.

· Núm xoay

· Tay áo với hình lục giác và nắp bảo vệ

· Núm xoay có thể khóa với tỷ lệ

· Núm xoay có thể khóa

Ứng dụng:

Chức năng chính của van giảm áp Z2DB 6 là hạn chế áp suất trong hệ thống thủy lực.

Phần và biểu tượng của van giảm áp ZDB 6

Các loại van giảm áp ZDB và Z2DB được vận hành thí điểm và có thiết kế tấm bánh sandwich.

Về cơ bản, chúng bao gồm nhà ở (7), cùng với một hoặc hai hộp mực làm giảm áp suất.

Áp suất hệ thống được đặt bằng phương pháp điều chỉnh phần tử (4).

Khi nghỉ ngơi, van được đóng lại. Áp lực trong cổng A hành vi trên ống chỉ (1). Đồng thời áp suất đi qua lỗ (2) đến phía lò xo của ống chỉ (1) và thông qua lỗ (3) đến poppet thí điểm (6). Nếu áp suất trong cổng A tăng lên trên giá trị được đặt vào mùa xuân (5), Pilot Poppet (6) sẽ mở ra. Chất lỏng giờ đây có thể chảy từ phía lò xo của ống chỉ (1), lỗ (3) và kênh (8) vào cổng T. Áp suất thu được sau đó di chuyển ống chỉ (1), khiến điều này mở kết nối A đến T, trong khi áp suất được đặt ở lò xo (5) được duy trì.

Dầu thí điểm từ hai buồng lò xo trở về bên ngoài để xe tăng qua Cảng T.

Biểu tượng của Z2DB 6

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Xe tăng phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm mà không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít sửa chữa vít phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng, chúng theo tham số được liệt kê trong sách mẫu.

5. Độ nhám của bề mặt liên kết với van là yêu cầu độ nhám bề mặt là 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
