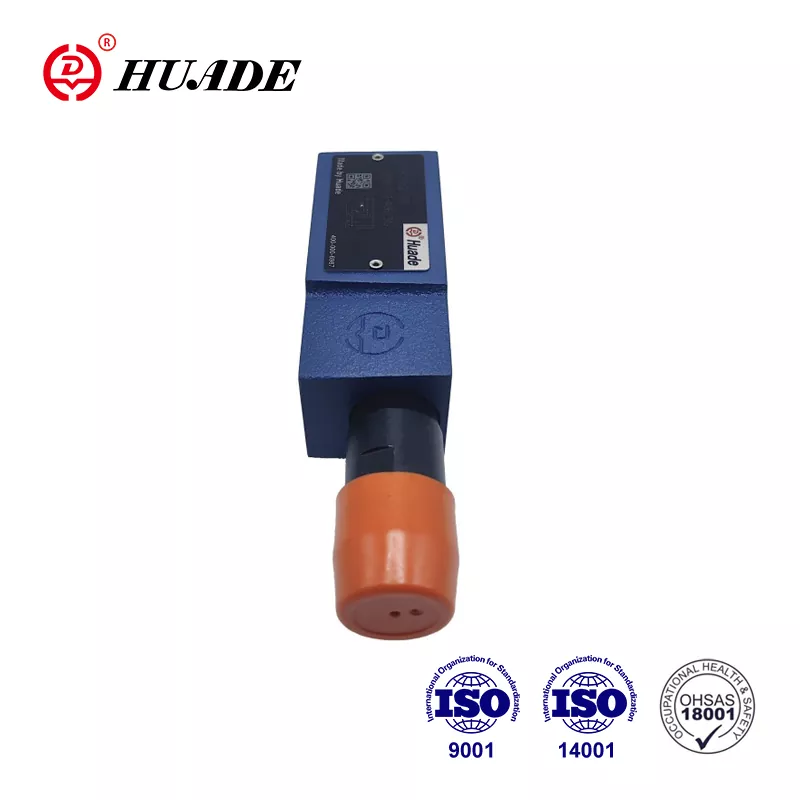

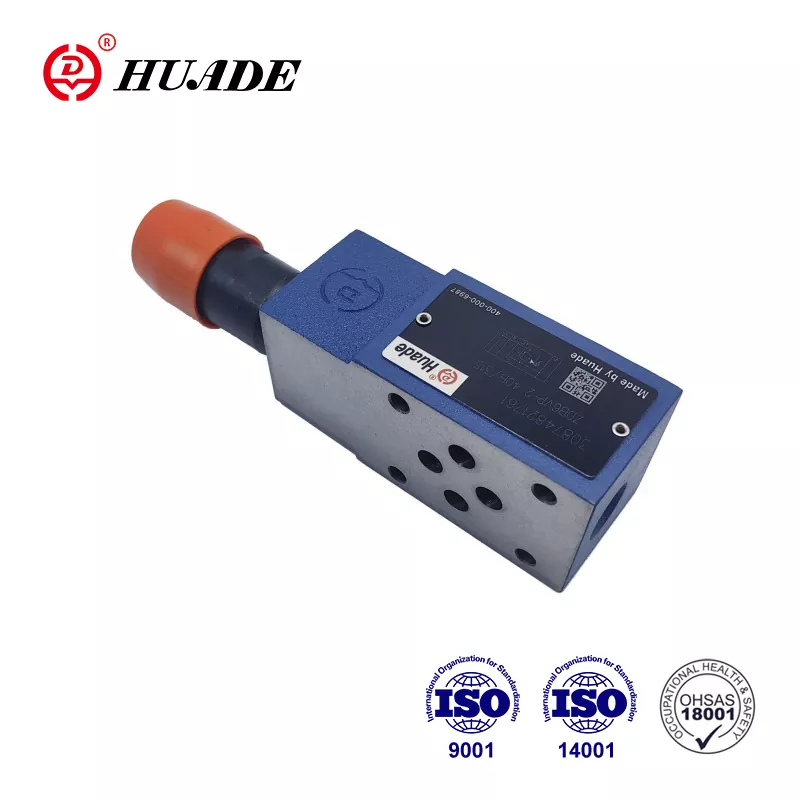

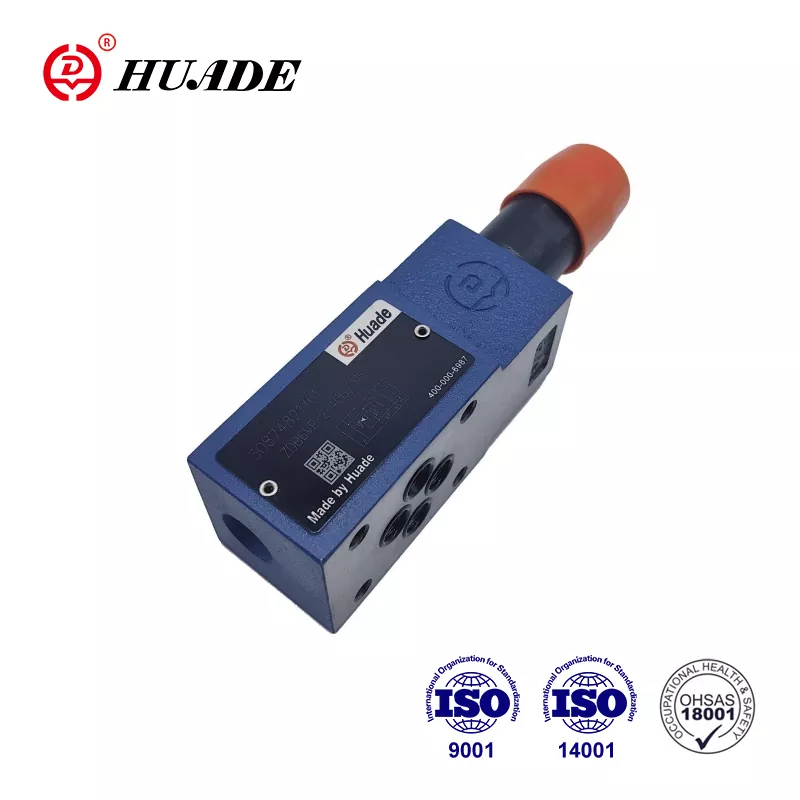

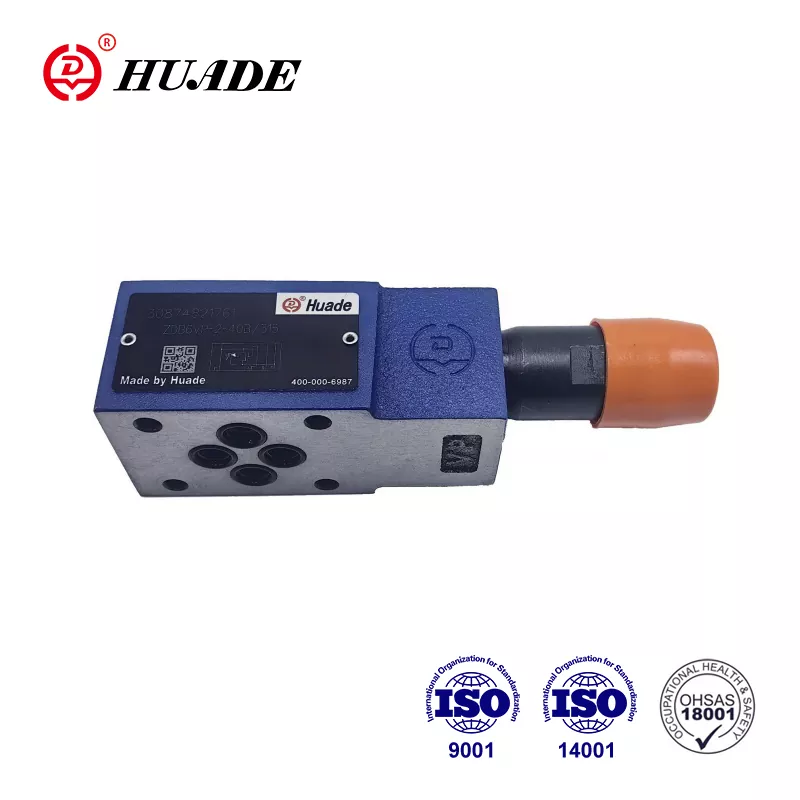

Van giảm áp ZDB 6

Van giảm áp ZDB 6 có thể thay thế các sản phẩm được cung cấp bởi Rexroth®. Thực tế là Huade thủy lực đã có hai sự hợp tác lâu dài với Rexroth. Sự hợp tác này cho phép các van áp suất Huade® đạt đến mức tương tự như các sản phẩm Rexroth về hiệu suất, chất lượng và khả năng tương thích. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Nhà máy có quy mô sản xuất lớn, có thể kiểm soát chi phí hiệu quả và cung cấp cho khách hàng các van áp suất thủy lực hiệu quả và thực tế. Do hiệu suất đáng tin cậy và ổn định của nó, các sản phẩm thủy lực Huade® được sử dụng rộng rãi trong các ngành công nghiệp quân sự và hàng hải.

Thông số sản phẩm của van giảm áp ZDB 6

Tính năng sản phẩm và ứng dụng van giảm áp ZDB 6

Đặc trưng:

▶ Van bánh sandwich

▶ Phạm vi áp suất 4

▶ 5 tùy chọn mạch

▶ Với một hoặc hai hộp mực giảm áp

▶ 4 Yếu tố điều chỉnh.

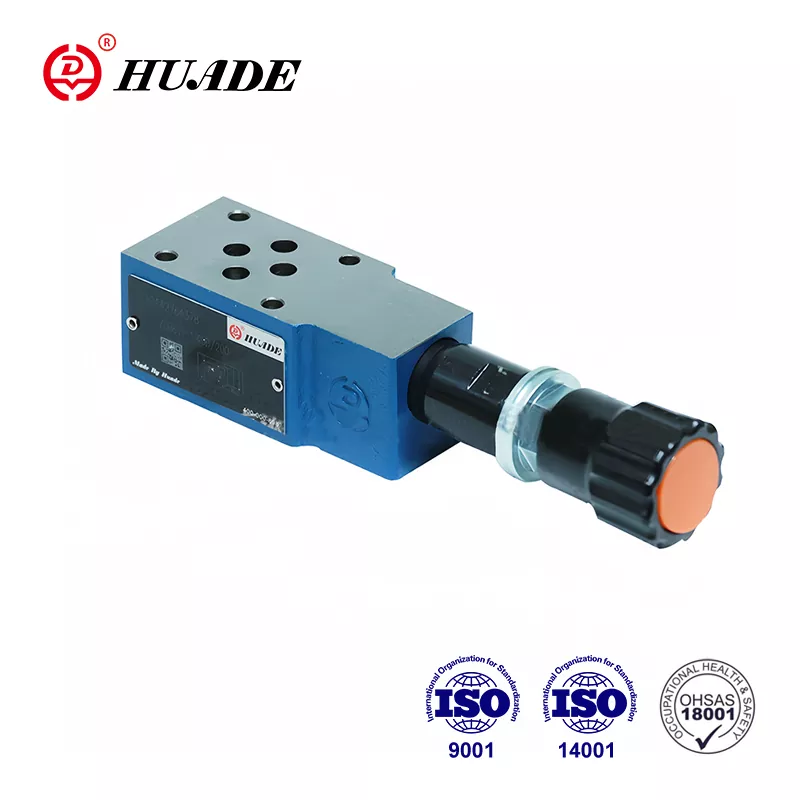

· Núm xoay

· Tay áo với hình lục giác và nắp bảo vệ

· Núm xoay có thể khóa với tỷ lệ

· Núm xoay có thể khóa

Ứng dụng:

Van giảm áp ZDB 6 được sử dụng để hạn chế áp suất trong hệ thống thủy lực.

Chức năng, phần và ký hiệu của van giảm áp ZDB 6

Các loại van giảm áp ZDB và Z2DB được vận hành thí điểm và có thiết kế tấm bánh sandwich.

Về cơ bản, chúng bao gồm nhà ở (7), cùng với một hoặc hai hộp mực làm giảm áp suất.

Áp suất hệ thống được đặt bằng phương pháp điều chỉnh phần tử (4).

Khi nghỉ ngơi, van được đóng lại. Áp lực trong cổng A hành vi trên ống chỉ (1). Đồng thời áp suất đi qua lỗ (2) đến phía lò xo của ống chỉ (1) và thông qua lỗ (3) đến poppet thí điểm (6). Nếu áp suất trong cổng A tăng lên trên giá trị được đặt vào mùa xuân (5), Pilot Poppet (6) sẽ mở ra. Chất lỏng giờ đây có thể chảy từ phía lò xo của ống chỉ (1), lỗ (3) và kênh (8) vào cổng T. Áp suất thu được sau đó di chuyển ống chỉ (1), khiến điều này mở kết nối A đến T, trong khi áp suất được đặt ở lò xo (5) được duy trì.

Dầu thí điểm từ hai buồng lò xo trở về bên ngoài để xe tăng qua Cảng T.

Cấu trúc và biểu tượng của van giảm áp ZDB 6

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Xe tăng phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm mà không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít sửa chữa vít phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng, chúng theo tham số được liệt kê trong sách mẫu.

5. Độ nhám của bề mặt liên kết với van là yêu cầu độ nhám bề mặt là 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
