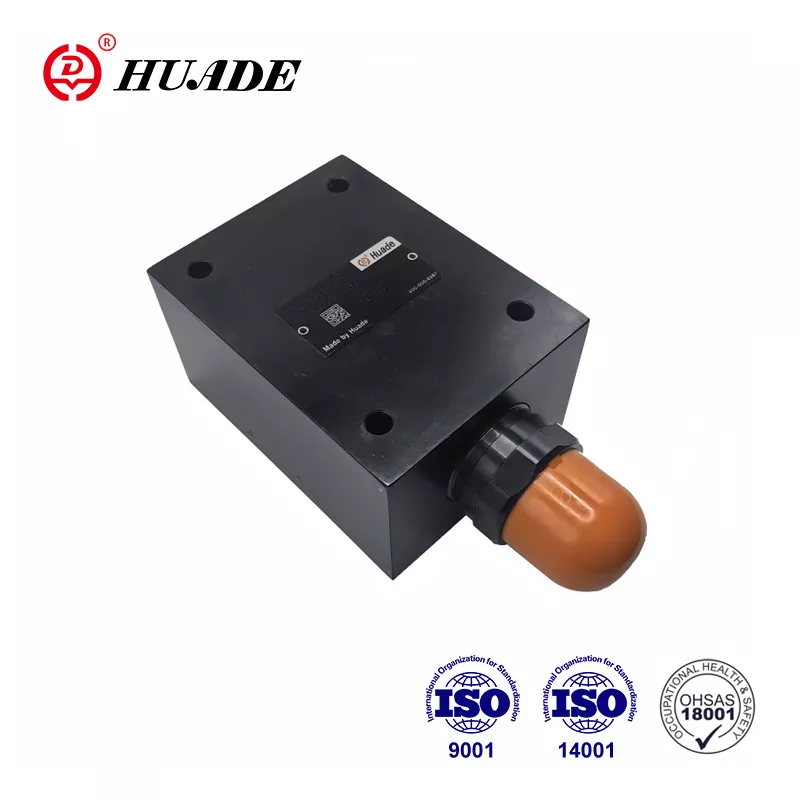

Van giảm áp DBD

Tập đoàn công nghiệp thủy lực Bắc Kinh Huade là một công ty nhà nước nổi tiếng chuyên về thiết kế, sản xuất và dịch vụ các sản phẩm và thiết bị thủy lực. Van cứu trợ DBWT có thể thay thế các sản phẩm được cung cấp bởi Rexroth®. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Huade thủy lực có một hệ thống kiểm tra tốt để đảm bảo chất lượng cao của van thủy lực. Nhà máy vận hành hơn 750 thiết bị sản xuất tiên tiến được nhập khẩu từ khắp nơi trên thế giới. Mỗi van áp suất sẽ được đóng gói trong túi nhựa không thấm nước và thùng tiêu chuẩn, với các dấu hiệu chống giả được gắn. Các sản phẩm thủy lực của Huade® được sử dụng rộng rãi trong ngành quân sự để thúc đẩy hiện đại hóa thiết bị phòng thủ.

Thông số sản phẩm của van giảm áp DBD

Tính năng sản phẩm và ứng dụng van giảm áp DBD

Đặc trưng:

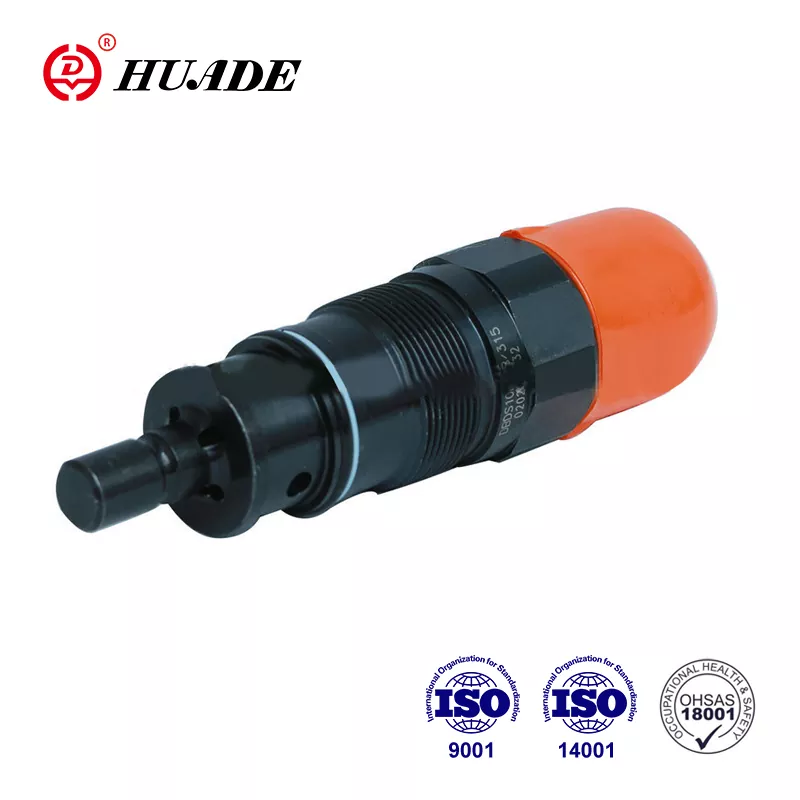

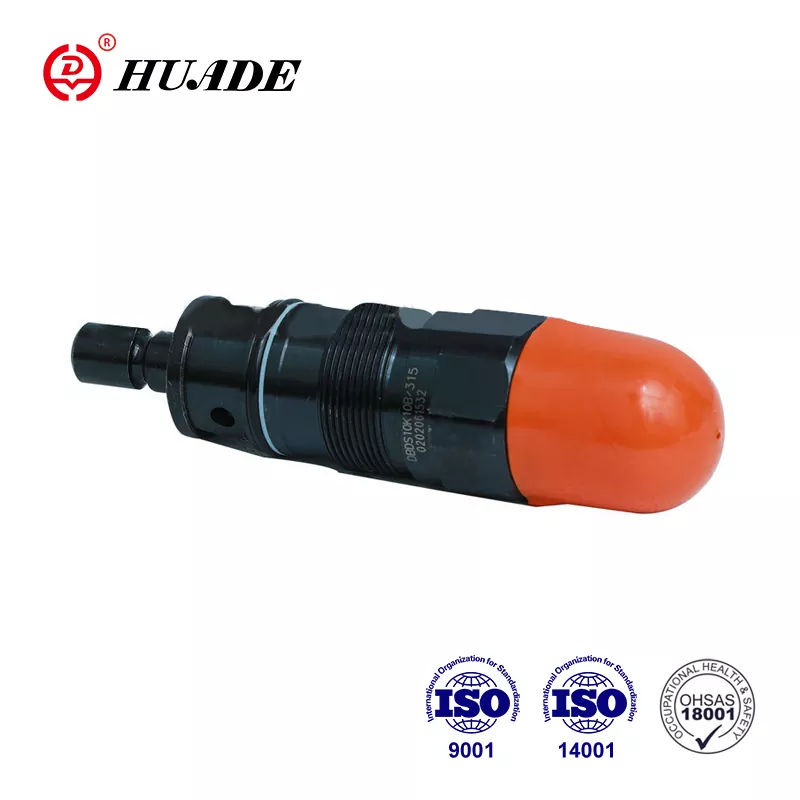

▶ Là van hộp mực

▶ Đối với các kết nối có ren

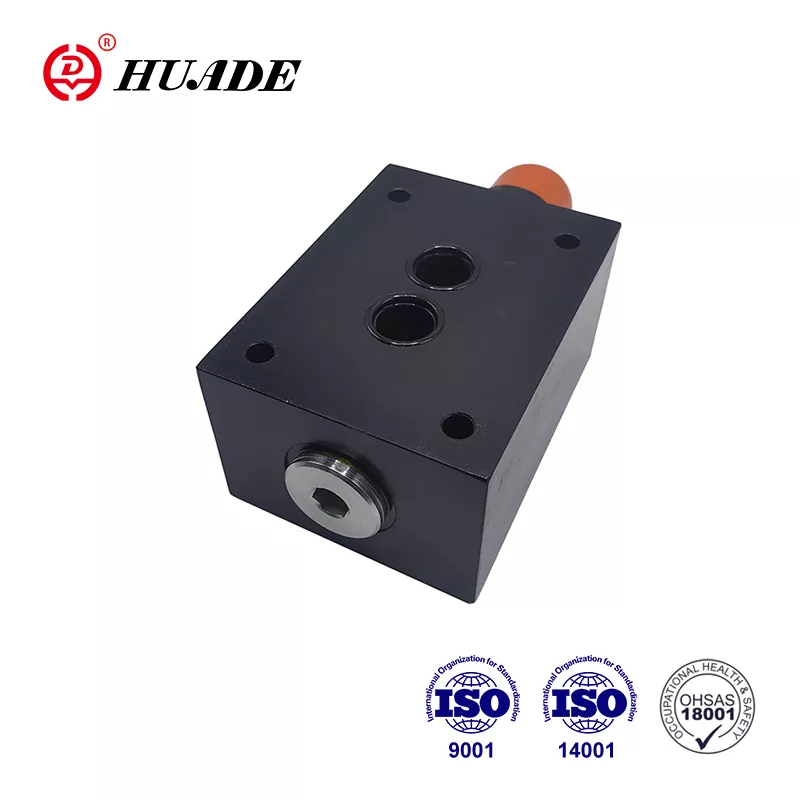

▶ Đối với việc gắn tấm con

▶ 3 Các yếu tố điều chỉnh áp lực, Tùy chọn:

· Núm xoay

· .Hex. đầu vít với nắp bảo vệ

· Núm xoay có thể khóa với tỷ lệ

Ứng dụng:

Các chức năng, phần và ký hiệu của van giảm áp DBD

Các van giảm áp DBD là van Poppet được vận hành trực tiếp.

Chúng được sử dụng để hạn chế áp suất trong hệ thống thủy lực.

Các van chủ yếu bao gồm tay áo (1), lò xo (2), poppet với ống giảm xóc (4) (giai đoạn áp suất 2,5 đến 40 MPa) hoặc bóng (4) (giai đoạn áp suất 63 MPa) và phần tử điều chỉnh (3). Cài đặt của áp suất hệ thống là vô cùng biến đổi thông qua phần tử điều chỉnh (3). Mùa xuân (2) đẩy poppet (4) lên ghế. Kênh P được kết nối với hệ thống. Áp lực có trong hệ thống được áp dụng cho khu vực poppet (hoặc bóng).

Nếu áp suất trong kênh P tăng lên trên van được đặt vào lò xo (2), poppet (4) sẽ mở ra so với lò xo (2). Bây giờ, chất lỏng áp suất tạo thành kênh P vào kênh T. Đột quỵ của poppet (4) bị giới hạn bởi một chân. Trong thứ tự để duy trì các cài đặt áp suất tốt trên toàn bộ phạm vi áp suất, phạm vi áp suất được chia thành 7 giai đoạn áp suất. Giai đoạn áp suất tương ứng với một lò xo nhất định đối với áp suất hoạt động tối đa có thể được đặt với nó.

Cấu trúc và biểu tượng của van giảm áp DBD

Biểu tượng của DBD

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Xe tăng phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm mà không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít sửa chữa vít phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng, chúng theo tham số được liệt kê trong sách mẫu.

5. Độ nhám của bề mặt liên kết với van là yêu cầu độ nhám bề mặt là 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
