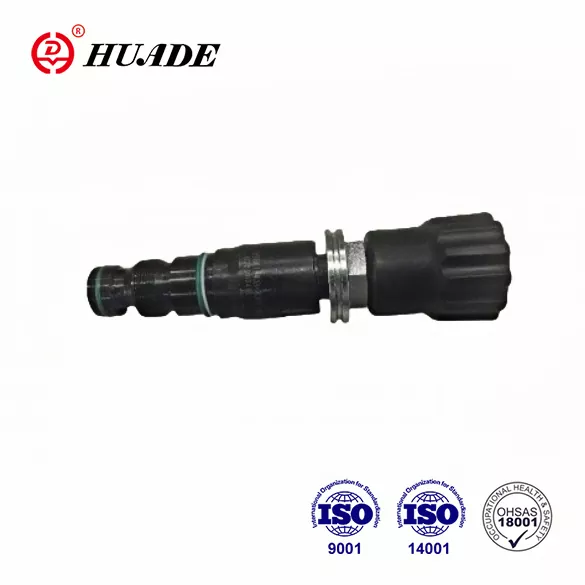

Van giảm áp DB.K

Thông qua việc giới thiệu công nghệ tiên tiến của Rexroth, Huade thủy lực đã đạt được tiến bộ đáng kể trong thiết kế, sản xuất các thành phần thủy lực và thiết bị tích hợp. Van giảm áp Huade® DB.K bền hơn so với các sản phẩm tương tự khác. Họ có thể thay thế các sản phẩm được cung cấp bởi Rexroth trong cùng một loạt. Để cung cấp các sản phẩm giá cả phải chăng, nhà máy chú ý nhiều hơn đến tính thực tế trong khi giới thiệu hơn 750 thiết bị sản xuất tiên tiến từ khắp nơi trên thế giới để đảm bảo chất lượng. Nhà máy đã thông qua ISO9001, ISO14001 và OH SAS18001. Van áp suất thủy lực Huade® đã giành được sự công nhận thị trường rộng. Do chất lượng đáng tin cậy và hiệu suất ổn định, chúng được sử dụng rộng rãi trong các môi trường công nghiệp khác nhau như máy móc xây dựng và hệ thống thủy lực biển.

Thông số sản phẩm của van giảm áp DB.K

Tính năng sản phẩm và ứng dụng van giảm áp DB.K

Đặc trưng:

▶ Van hộp mực

▶ Phạm vi áp suất 4

▶ 4 yếu tố điều chỉnh

. Núm xoay

. Tay áo với hình lục giác và nắp bảo vệ

. Núm xoay có thể khóa với tỷ lệ

. Núm xoay với tỷ lệ

Ứng dụng:

Van giảm áp loại DB..K .. là van giảm áp vận hành phi công để lắp đặt trong hộp mực. Chúng được sử dụng để hạn chế áp suất trong hệ thống thủy lực.

Chức năng, phần và ký hiệu của van giảm áp DB.K

Cài đặt áp suất hệ thống là thông qua phần tử điều chỉnh (4). Khi nghỉ ngơi, các van được đóng lại. Áp lực trong cổng A hành vi trên ống chỉ (1). Đồng thời, áp lực được truyền qua lỗ (2) trên phía lò xo của ống chỉ (1) và thông qua lỗ (3) đến poppet phi công (6). Nếu áp lực

Trong cổng phát sinh trên giá trị được đặt vào mùa xuân (5), Pilot Poppet (6) mở ra. Chất lỏng giờ đây có thể chảy từ phía lò xo của ống chỉ (1), lỗ (3) và kênh (8) vào cổng Y. Áp suất giảm kết quả di chuyển ống chỉ (1) khiến điều này mở kết nối từ A đến B, trong khi áp suất đặt tại lò xo (5) được duy trì.

Dầu phi công trở về từ hai buồng lò xo được lấy bên ngoài thông qua cổng Y.

Cấu trúc của DB 10 K2-40B

Biểu tượng

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.

2. Xe tăng phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.

3. Sản phẩm mà không có tấm con khi rời khỏi nhà máy, nếu cần chúng, xin vui lòng đặt hàng đặc biệt.

4. Vít sửa chữa vít phải là mức cường độ cao (lớp 10.9). Vui lòng chọn và sử dụng, chúng theo tham số được liệt kê trong sách mẫu.

5. Độ nhám của bề mặt liên kết với van là yêu cầu độ nhám bề mặt là 0,8.

6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
