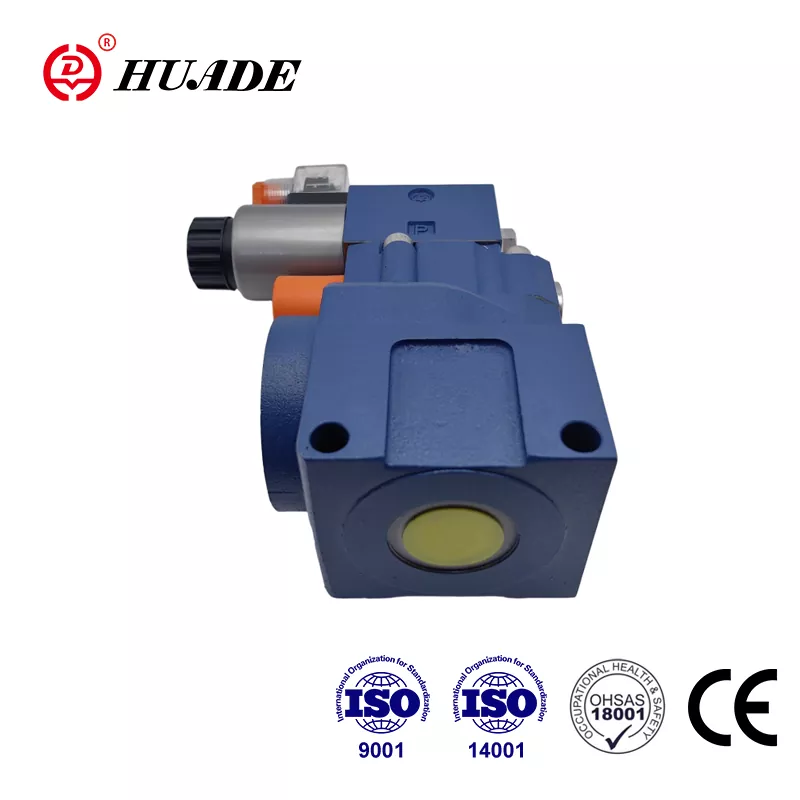

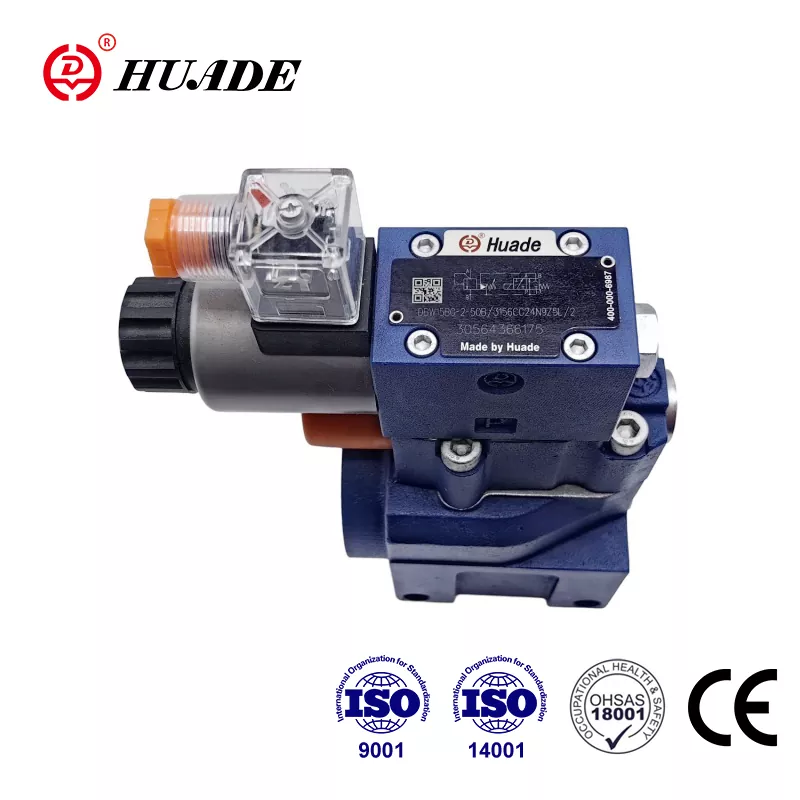

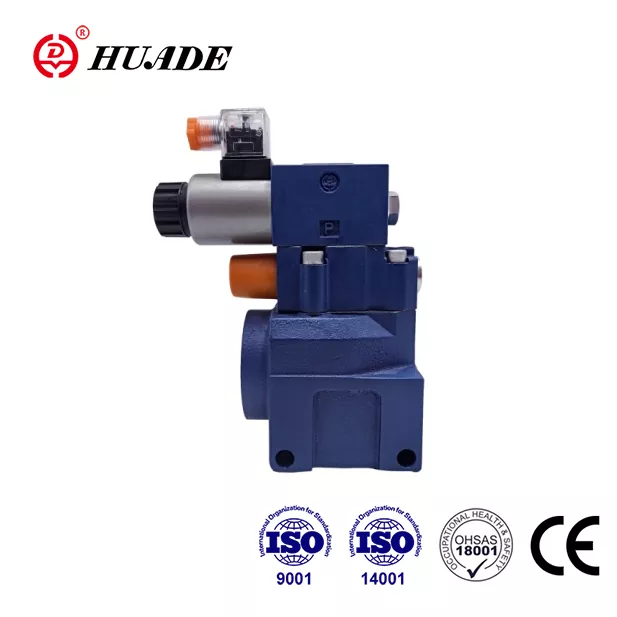

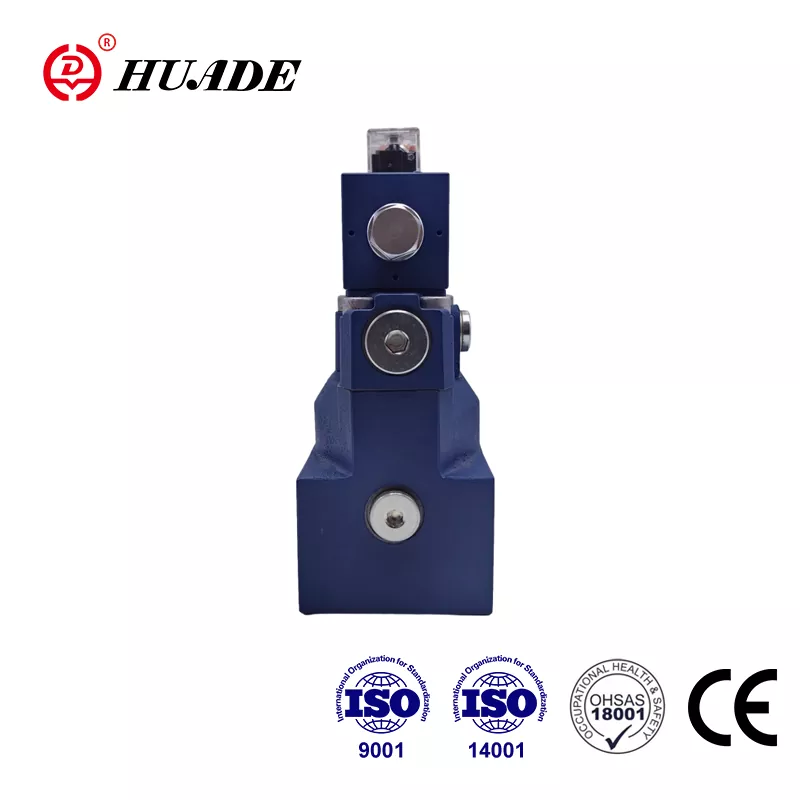

Van giảm áp DBW 20

Huade Thủy lực thường cung cấp van thủy lực có chất lượng tương tự các thương hiệu hàng đầu nhưng với giá cả phải chăng hơn. Van giảm áp DBW 20 có thể sánh ngang với Rexroth về hiệu suất và thông số. Nguyên nhân là do Huade Hydrate đã giới thiệu công nghệ tiên tiến của Rexroth do hai bên hợp tác lâu dài với Rexroth. Là một nhà sản xuất có thế mạnh đáng kể trong lĩnh vực truyền động và điều khiển thủy lực, Huade Thủy lực chú ý nhiều hơn đến tính thực tiễn của van áp suất và được thị trường ưa chuộng. Tất cả các chi nhánh của doanh nghiệp đều đã thông qua ISO9001, ISO14001 và OH SAS18001. Huade® là thương hiệu quốc gia nổi tiếng của Trung Quốc nhờ chất lượng đáng tin cậy và hiệu suất ổn định của sản phẩm.

Thông số sản phẩm Van giảm áp DBW 20

Tính năng sản phẩm và ứng dụng của van giảm áp DBW 20

Đặc trưng:

► Gắn tấm phụ

► Mẫu chuyển sang DIN 24 340, form E, ISO 6264 và CETOP - RP 121H

▶ Kết nối đường ống

► Chèn kết nối

▶ Ba yếu tố điều chỉnh:

. Núm xoay

. Hex. đầu vít có nắp bảo vệ

. Núm xoay có thể khóa với thang đo

► Hoạt động dỡ tải bằng điện từ thông qua van ống định hướng tích hợp

Ứng dụng:

Chức năng chính của van giảm áp DBW 20 là hạn chế và điều khiển bằng điện từ việc dỡ bỏ áp suất điều khiển.

Mục Và Ký Hiệu Van Giảm Áp DBW 20

Tổng quan

Van giảm áp vận hành thí điểm DBW bao gồm chủ yếu là van chính (1) với cụm ống chính (3) và van vận hành thí điểm (2) với bộ phận điều chỉnh áp suất.

Van giảm áp loại DB

Áp suất hiện diện ở cổng A tác động lên ống chính (3). Đồng thời áp lực được tác dụng thông qua các đường điều khiển (6) và (7), được lắp với các lỗ (4) và (5), ở phía lò xo của ống chính (3) và ở quả bóng (8 ) trong van điều khiển trục điều khiển (2). Nếu áp suất ở cổng A vượt quá van đặt ở lò xo (9), quả bóng (8) sẽ mở ra so với lò xo (9).

Tín hiệu cho điều này đến bên trong thông qua các đường điều khiển (10) và (6) từ cổng A. Chất lỏng áp suất ở phía lò xo của ống chính (3) hiện chảy qua đường điều khiển (7), lỗ lỗ (11) ) và bi (8) vào buồng lò xo (12). Do các lỗ (4) và (5) xảy ra hiện tượng sụt áp ở ống chính (3), kết nối từ cổng A đến cổng B bị mở. Bây giờ chất lỏng áp suất chảy từ cổng A đến cổng B trong khi vẫn duy trì áp suất vận hành đã cài đặt.

Van giảm áp có thể được dỡ tải hoặc chuyển sang áp suất khác (giai đoạn áp suất thứ hai) thông qua cổng "X” (15).

Van giảm áp loại DBW

Chức năng của loại van này về cơ bản giống như loại van DB

Tuy nhiên, việc dỡ hàng ở ống chính (3) đạt được bằng cách kích hoạt van định hướng tích hợp (16).

cấu trúc của DBW...50B

Ký hiệu của DBW...50B

Để ý

1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20 ㎛.

2. Bể phải được niêm phong và phải lắp bộ lọc không khí ở lối vào không khí.

3.Sản phẩm không có tấm phụ khi rời khỏi nhà máy, nếu cần, vui lòng đặt hàng đặc biệt.

4.Valve fixing screws must be high intensity level (class 10.9). Please select and use,them according to the parameter listed in the sample book.

5. Độ nhám bề mặt liên kết với van yêu cầu độ nhám bề mặt là 0,8.

6. Độ hoàn thiện bề mặt của mảnh ghép được yêu cầu là 0,01/100mm.
