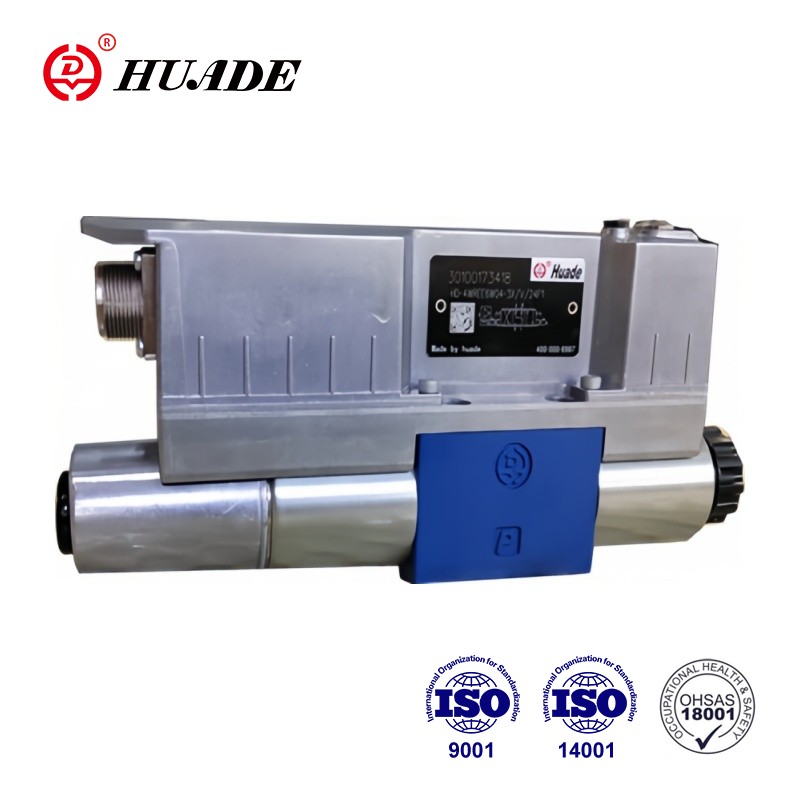

Van loại 4Wree6-3x là van định hướng tỷ lệ được vận hành trực tiếp với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE). 4WREE6-3X loại van tỷ lệ đã thông qua chứng nhận CE. Áp suất hoạt động tối đa lên đến 350 bar. Đây là một trong những sản phẩm hàng đầu của Huade Thủy lực. Van 4Wree6-3x này có hiệu suất ổn định và giá rẻ tương đối.
| Tổng quan | ||
| Cân nặng | ▶ Van với hai solenoids (kg) | 2.6 |
| ▶ Van với một điện từ (kg) | 2.1 | |
| Vị trí cài đặt | Bất kỳ, tốt nhất là ngang | |
| Phạm vi nhiệt độ xung quanh (℃) | -20… +60 | |
| Phạm vi nhiệt độ lưu trữ với bảo vệ UV (℃) | +5, +40 | |
| Nhiệt độ vận chuyển (℃) | Hàng 3030 +80 | |
| Thời gian lưu trữ tối đa (năm) | 1 | |
| Kiểm tra sin theo DIN EN 60068-2-6 | 10 ... 2000 Hz / tối đa 10 g / 10 chu kỳ / 3 trục | |
| Kiểm tra tiếng ồn cho DIN trong 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g đỉnh / 30 phút. / 3 trục | |
| Sốc vận chuyển theo DIN EN 60068-27 | 15 g / 11 ms / 3 cú sốc / 3 trục | |
| Sốc theo DIN EN 60068-27 | 15 g / 11 ms / 1000 cú sốc / 3 trục | |
| Độ ẩm tương đối tối đa (không có ngưng tụ) % | 95 | |
| Nhiệt độ bề mặt điện từ tối đa () | 150 (hoạt động cá nhân) | |
| Giá trị MTTFD theo EN ISO 13849 (năm) | 150 | |
| Sự phù hợp | ▶ CE Theo Chỉ thị EMC 2014/30/EU, được thử nghiệm theo chỉ thị EN 61000-6-2 và EN 61000-6-3 ▶ ROHS 2015/65/EU ▶ TIẾP ĐIỆN (EC) Không. 1907/2006 | |
| Khả năng tương thích môi trường | ▶ Khí hậu | Kiểm toán môi trường theo EN 60068-2 |
| thủy lực | ||
| Áp suất hoạt động tối đa | ▶ Cổng A, B, P Bar | 350 |
| ▶ Cổng T Bar | 210 | |
| Lưu lượng tối đa (được đề xuất) (L/phút) | 80 | |
| Dòng chảy định mức (∆p = 10 bar) (l/phút) | 4; 8; 16; 32 | |
| Chất lỏng thủy lực | Xem bảng trang 15 | |
| Phạm vi nhiệt độ chất lỏng thủy lực () | ▶ Được chấp nhận | Hàng2020 +70 |
| ▶ Đề xuất | Mạnh40 +50 | |
| Phạm vi độ nhớt (MM2/s) | ▶ Được chấp nhận | 20 Lôi 380 |
| ▶ Đề xuất | 30 Lôi 46 | |
| Mức độ ô nhiễm tối đa của chất lỏng thủy lực, lớp sạch theo ISO 4406 (c) | Lớp 20/18/15 | |
| Chất lỏng thủy lực | Phân loại | Vật liệu niêm phong phù hợp | Tiêu chuẩn | |
| Dầu khoáng | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | Từ 51524 | |
| BIO-phân tích sinh học | ▶ Không hòa tan trong nước | Hetg | Fkm | ISO 15380 |
| Bài hát | Fkm | |||
| ▶ hòa tan trong nước | Hepg | Fkm | ISO 15380 | |
| Chống ngọn lửa | ▶ Không có nước | HFDU (cơ sở glycol) | Fkm | ISO 12922 |
| HFDU (cơ sở este) | Fkm | |||
| HFDR | Fkm | |||
| ▶ Chứa nước | HFC (Fuchs: Thủy nhiệt 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: An toàn 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Đặc trưng:
▶ Phiên bản 4/2 hoặc 4/3 chiều
▶ Để gắn tấm con
▶ Mẫu chuyển đổi theo ISO 4401-03-02-0-05
▶ Kiểm soát hướng và kích thước dòng chảy
▶ Hoạt động bằng các solenoids tỷ lệ với luồng trung tâm
▶ Đo đầu kiểm soát tập trung vào mùa xuân
▶ Điện tử điều khiển tích hợp (OBE) với đầu vào điện áp hoặc dòng điện ("A1" và/hoặc "F1")
Cài đặt
Van về cơ bản bao gồm:
Nhà ở (1) với bề mặt kết nối
▷ Đo đệm điều khiển (2) với lò xo nén (3 và 4) và tấm lò xo (5 và 6)
Solenoids (7 và 8) với chủ đề trung tâm
Trình chuyển đổi vị trí (9)
Điện tử tích hợp (13)
▷ Điều chỉnh điểm không điện (12) có thể truy cập thông qua phích cắm cao su
Chức năng:
Với các solenoids khử năng lượng (7 và 8), vị trí trung tâm của ống điều khiển (2) bằng lò xo nén (3 và 4) giữa các tấm lò xo (5 và 6).
Hoạt động trực tiếp của ống dẫn điều khiển (2) bằng cách kiểm soát một điện từ tỷ lệ, ví dụ: điện từ "B" (8)
-Displaction của ống dẫn điều khiển (2) với tỷ lệ bên trái với tín hiệu đầu vào điện
-Không này mở kết nối từ P đến A và B đến T thông qua các mặt cắt loại loại ORIFICE với đặc tính dòng chảy lũy tiến
Trong điều kiện khử năng lượng, ống dẫn điều khiển (2) được giữ ở vị trí trung tâm cơ học bởi các lò xo trở lại của các solenoids. Với ký hiệu ống chỉ điều khiển "V", vị trí này không tương ứng với vị trí trung tâm thủy lực! Khi vòng lặp điều khiển van điện được đóng lại, ống điều khiển được định vị ở vị trí trung tâm thủy lực.
Van với 2 vị trí ống chỉ (phiên bản "4WREE ... A ...")
Chức năng của phiên bản van này về cơ bản tương ứng với van với ba vị trí ống. Tuy nhiên, 2 van vị trí ống chỉ chỉ được trang bị điện từ "A" (7). Thay vì điện từ tỷ lệ thứ 2, có một vít cắm (10).
Yếu tố bồi thường áp lực trong OBE "-967".
Để ngăn chặn sự hình thành ngưng tụ trong vỏ của thiết bị điện tử tích hợp (OBE), có thể sử dụng màng bảo vệ điện tử (11).
Được khuyến nghị sử dụng các điều kiện bên ngoài tiêu chuẩn công nghiệp với độ ẩm không khí xung quanh cao và thay đổi nhiệt độ theo chu kỳ đáng kể (ví dụ: ngoài trời).
Biểu tượng của van định hướng theo tỷ lệ 4WRE-3X
