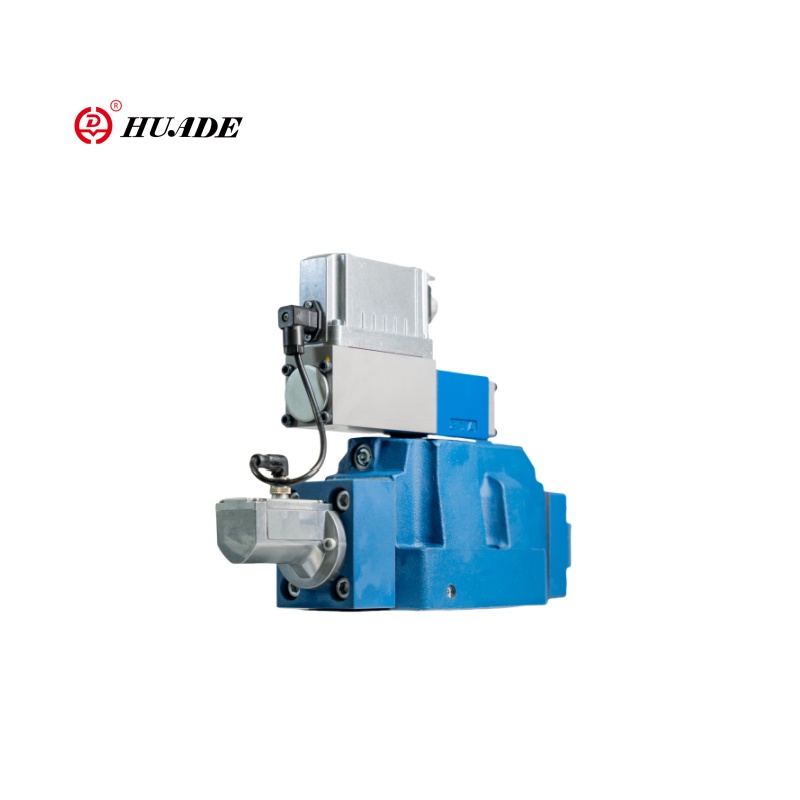

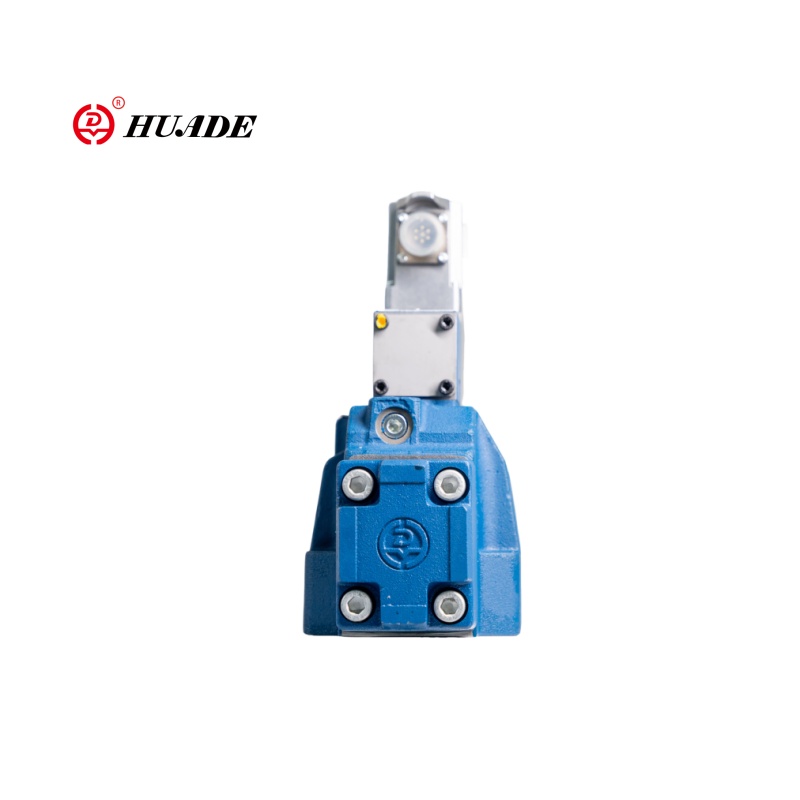

Van định hướng tỷ lệ 4WRLE-4X

Van định hướng theo tỷ lệ Huade 4WRLE-4X là một van định hướng tỷ lệ thủy lực điện (với phản hồi vị trí OBE). Phương pháp điều khiển là Đoạn điện từ tỷ lệ + Valve Valve Vị trí vòng lặp khép kín (Phản hồi LVDT). Thiết kế cơ thể 4WRLE-4X của Huade, công nghệ niêm phong và hiệu suất điện từ gần với mức độ Rexroth, nhưng độ bền trong điều kiện làm việc cực độ (như rung tần số cao, hoạt động liên tục lâu dài) có thể hơi khác nhau. Giá sản phẩm của Huade thường thấp hơn 20% -30% so với Rexroth, với hiệu suất chi phí đáng kể. Chuỗi cung ứng được bản địa hóa, chu kỳ giao hàng ngắn và phản ứng dịch vụ sau bán hàng là nhanh chóng.

Tham số sản phẩm của van định hướng tỷ lệ 4WRLE-4X

Tính năng sản phẩm và ứng dụng Van định hướng tỷ lệ 4WRLE-4X

Đặc trưng:

▪ Đáng tin cậy - Thiết kế đã được chứng minh và mạnh mẽ

▪ Bộ đệm và tay áo chất lượng cao của van điều khiển thí điểm

▪ Bộ đệm điều khiển của van điều khiển thí điểm ở vị trí "không an toàn" khi thiết bị tắt

▪ Bộ đệm điều khiển của van chính nằm ở vị trí trung tâm tập trung vào lò xo và/hoặc ở vị trí bù

▪ Linh hoạt - Thích hợp cho vị trí, vận tốc và kiểm soát áp suất

▪ Chính xác - độ nhạy phản ứng cao và độ trễ nhỏ

Ứng dụng:

Van định hướng tỷ lệ 4WRLE-4X phù hợp cho các hệ thống điều khiển thủy lực với các yêu cầu cao về hiệu suất động, độ chính xác và độ tin cậy, đặc biệt là trong các tình huống cần phản hồi nhanh và phản hồi vòng kín. Van tỷ lệ của Huade 4WRLE-4X được sử dụng rộng rãi trong tự động hóa công nghiệp, dụng cụ máy móc và thiết bị chế biến, máy ép phun và máy đúc, thiết bị thử nghiệm và mô phỏng, máy móc kỹ thuật, v.v.

Chi tiết sản xuất của van định hướng tỷ lệ 4WRLE-4X

Chức năng, phần

Van loại 4WRLE là van điều khiển định hướng do thí điểm vận hành với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE).

Thành phần van:

1

2. Valve với phản hồi của lò xo và vị trí định vị (2)

3. Bộ khuếch đại tích hợp (3)

Chức năng:

Khi các thiết bị điện tử tích hợp (OBE) được tắt hoặc không hoạt động, bộ đệm điều khiển của van điều khiển thí điểm được vận hành lò xo ở vị trí ‘Fail Safe". Bộ đệm điều khiển của van chính nằm ở vị trí trung tâm tập trung vào lò xo.

Các thiết bị điện tử tích hợp (OBE) so sánh giá trị lệnh được chỉ định với vị trí giá trị thực tế của ống điều khiển van chính. Trong trường hợp sai lệch kiểm soát, điện từ điều khiển sẽ được kích hoạt. Do lực từ tính thay đổi, ống chỉ điều khiển thí điểm được điều chỉnh chống lại

Mùa xuân.

Dòng chảy, được kích hoạt thông qua các mặt cắt điều khiển, dẫn đến sự điều chỉnh của ống điều khiển chính. Mặt cắt ngang/kiểm soát của bộ đệm điều khiển chính được quy định theo tỷ lệ theo giá trị lệnh.

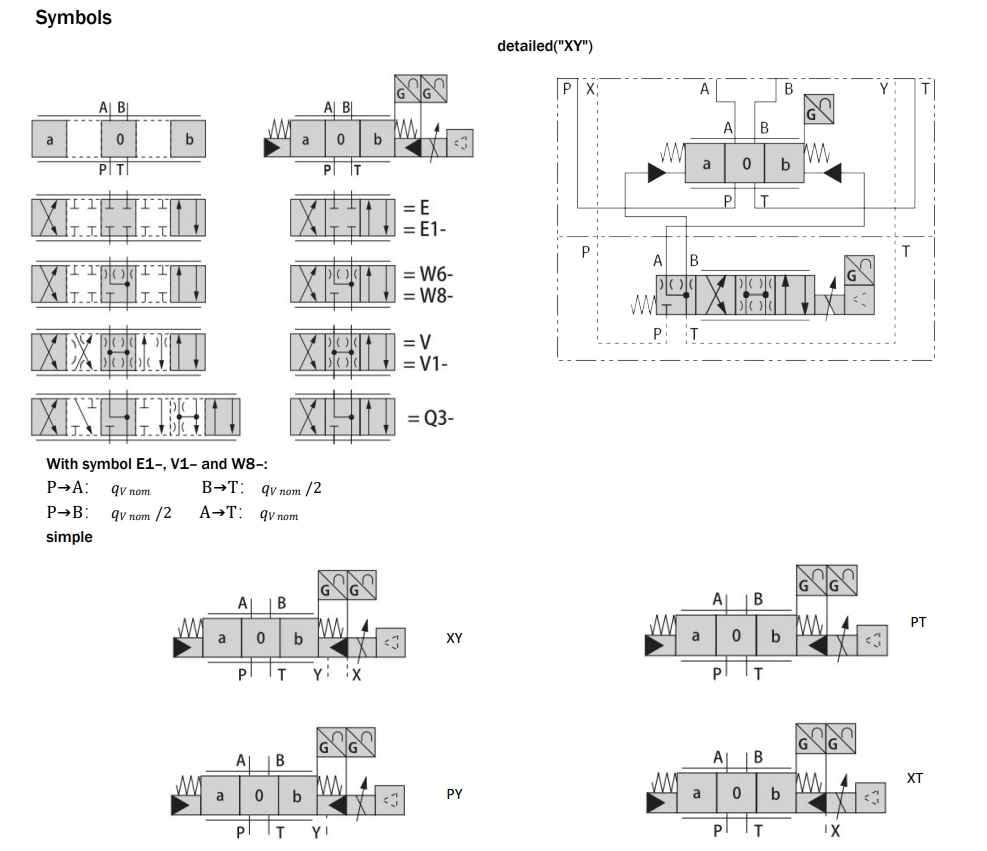

Nguồn cung cấp dầu thí điểm trong van điều khiển thí điểm là bên trong thông qua cổng P hoặc bên ngoài thông qua cổng X. Phản hồi có thể là bên trong thông qua cổng t hoặc bên ngoài qua cổng y đến bể.

Kiểm soát tắt điện từ

Trong trường hợp các lỗi sau, các solenoids điều khiển được khử năng lượng bởi các thiết bị điện tử tích hợp (OBE), ống chỉ điều khiển thí điểm được đặt ở vị trí "không an toàn" và dỡ các buồng dầu thí điểm của van chính. Được vận hành bởi lò xo, ống điều khiển van chính sẽ di chuyển đến vị trí trung tâm.
