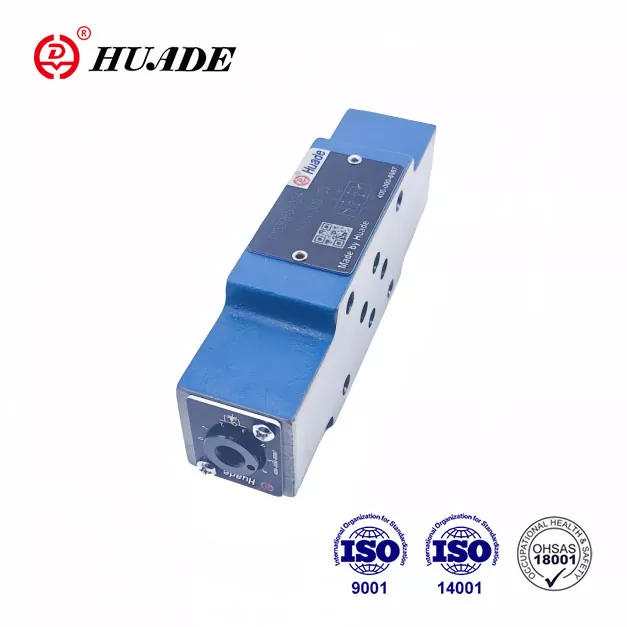

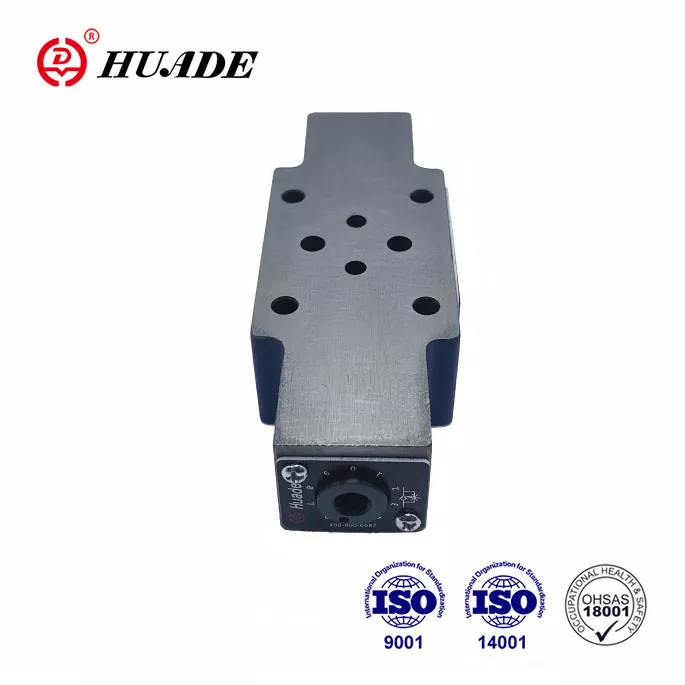

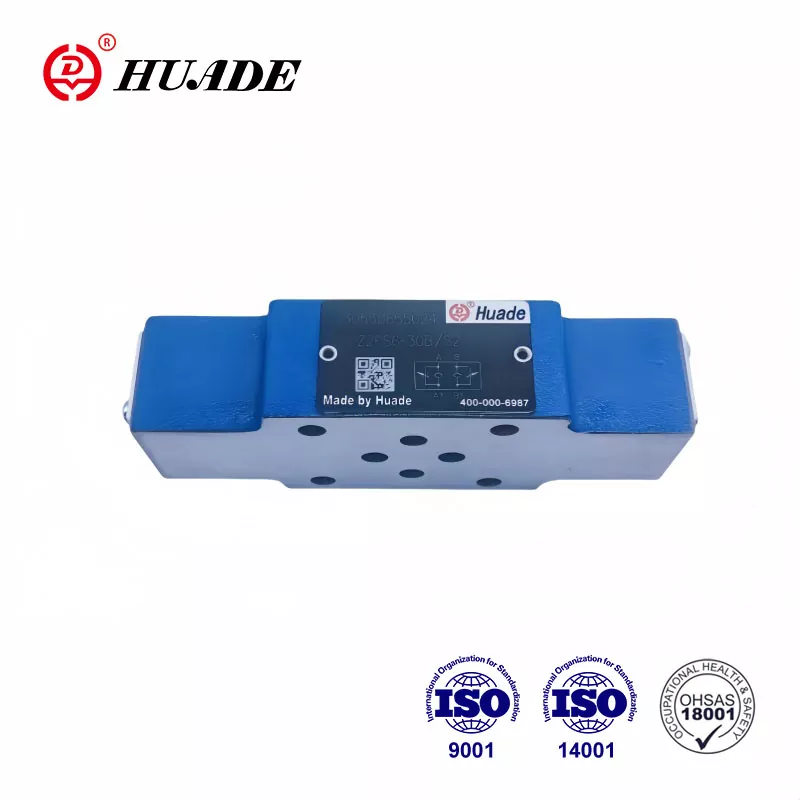

Van loại Z 2 FS 6 là loại van tiết lưu/van kiểm tra kép có thiết kế tấm bánh sandwich. Van này phù hợp cho việc lắp ráp xếp chồng theo chiều dọc và được sử dụng để điều khiển đồng hồ đo đầu vào hoặc đầu ra. Là kết quả của hai lần hợp tác lâu dài với Rexroth, bộ điều tiết Z2FS 6 này phù hợp với Rexroth về hiệu suất và có thể thay thế dòng Rexroth® Z2FS6 3XB. Nó là một sự thay thế hợp lý cho Rexroth.
|
Dữ liệu kỹ thuật (đối với các ứng dụng nằm ngoài các thông số này, vui lòng tham khảo ý kiến của chúng tôi!) |
|||
|
Kích cỡ |
6 |
16 |
22 |
|
Lưu lượng tối đa (L/phút) |
80 |
250 |
350 |
|
Áp suất làm việc tối đa (MPa) |
31.5 |
35 |
|
|
Chất lỏng áp suất |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
||
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
||
|
Phạm vi nhiệt độ chất lỏng (oC) |
-30 đến +80 |
||
Đặc trưng:
▶ Thiết kế đĩa bánh sandwich
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401 và CETOP - RP 121H
► Hạn chế luồng chính hoặc luồng thí điểm với hai cổng dịch vụ
► Kiểm soát đồng hồ đo vào hoặc ra.
Ứng dụng:
Van kiểm tra bướm ga Z2FS 6 được sử dụng để hạn chế dòng dầu chính hoặc dầu thí điểm tại một hoặc hai cổng dịch vụ.
Hai van tiết lưu/van kiểm tra được bố trí đối xứng sẽ hạn chế dòng chảy (bằng các ống tiết lưu có thể điều chỉnh) theo một hướng và cho phép dòng hồi lưu tự do theo hướng khác.
Giới hạn dòng chảy chính
Van tiết lưu/van kiểm tra kép được lắp giữa van định hướng và tấm phụ để thay đổi tốc độ của bộ truyền động (giới hạn dòng chảy chính).
Giới hạn dòng thí điểm
Trong trường hợp van định hướng vận hành bằng trục điều khiển, van tiết lưu/van kiểm tra kép có thể được sử dụng để điều chỉnh cuộn cảm điều khiển (hạn chế dòng chảy của trục điều khiển). Trong trường hợp này, nó được lắp giữa van chính và van điều khiển.
Cấu tạo van tiết lưu/van một chiều loại Z2FS6 30B
Nguyên lý hệ thống thủy lực
