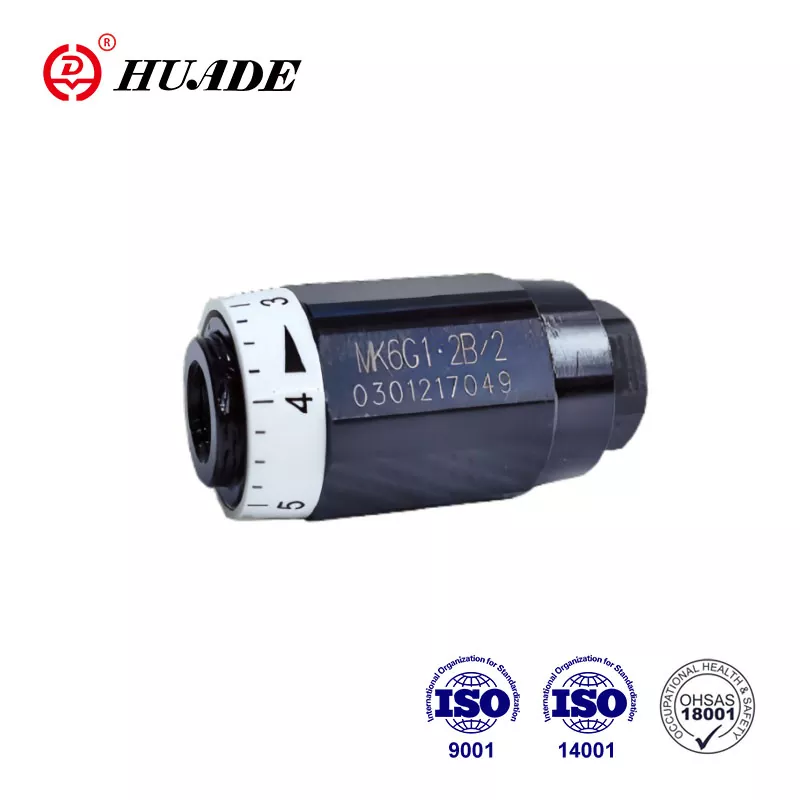

Valve types Mk is pressure and viscosity dependent throttle check valves. This valve produced by Huade Hydraulic is the most widely used flow valve. Huade® hydraulic flow valves have attracted many consumers. Huade is a well-known trademark in China.The factory has more than 750 machines imported from all over the world to strictly control product quality. Product packaging of MK throttle check valves can be customized, such as using standard cartons, vacuum packaging, or plywood boxes.
|
Dữ liệu kỹ thuật (đối với các ứng dụng nằm ngoài các thông số này, vui lòng tham khảo ý kiến của chúng tôi!) |
|||||||
|
Kích cỡ |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Lưu lượng tối đa (L/phút) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Áp suất (MPa) |
lên tới 31,5 |
||||||
|
Áp suất nứt (MPa) |
0,05 (Loại MK) |
||||||
|
Chất lỏng áp suất |
Dầu khoáng hoặc este phốt phát |
||||||
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
||||||
|
Phạm vi nhiệt độ chất lỏng áp suất (oC) |
-30 đến +80 |
||||||
Đặc trưng:
► Thích hợp để lắp trực tiếp trên dây
► Phụ thuộc vào áp suất và độ nhớt
Ứng dụng:
Van này là van tiết lưu dạng ống được lắp đặt trực tiếp trên đường ống. Cổng ga của van sử dụng cấu trúc rãnh hình tam giác hướng trục và có 7 thông số kỹ thuật và hai ren kết nối. Chức năng chính của van tiết lưu MK là điều khiển tốc độ của cơ cấu chấp hành.
Khi dòng chảy đi qua van theo hướng tiết lưu, lò xo và chất lỏng sẽ ép con rối vào chỗ ngồi của nó, do đó chặn dòng chảy. Chất lỏng chảy qua lỗ khoan bên cạnh đến điểm tiết lưu, được hình thành giữa vỏ (2) và ống bọc ngoài có thể điều chỉnh (1). Theo hướng ngược lại, áp suất chất lỏng tác động lên mặt của con rối, do đó nâng nó lên khỏi chỗ ngồi và cho phép chất lỏng chảy tự do, không bị tiết lưu, qua van. Đồng thời, một phần chất lỏng chảy qua khe hở hình khuyên tạo ra hiệu quả tự làm sạch mong muốn.
Cấu tạo van tiết lưu loại MK
Ký hiệu van một chiều loại MK
