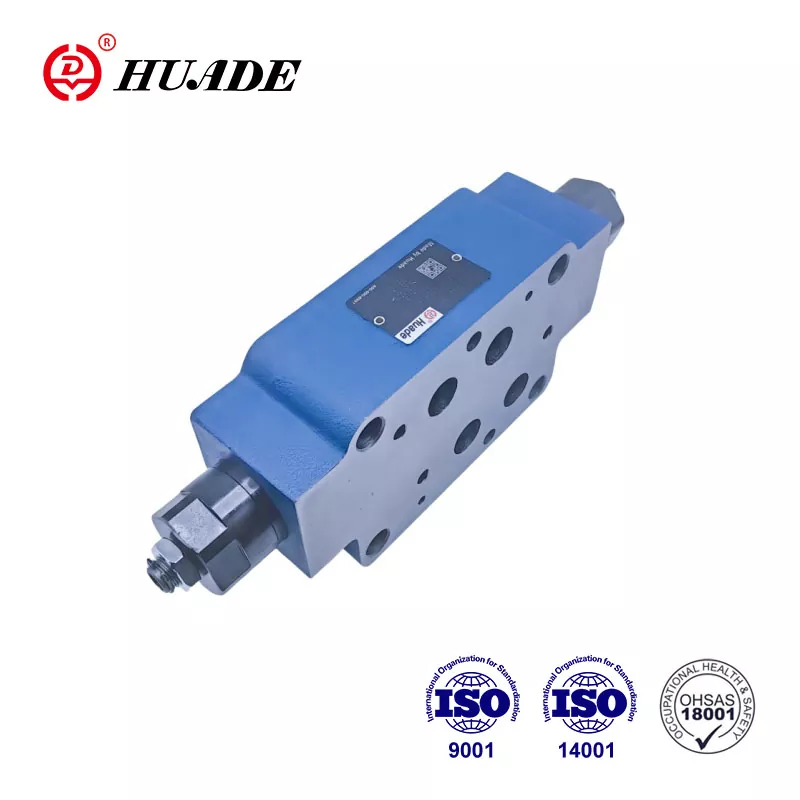

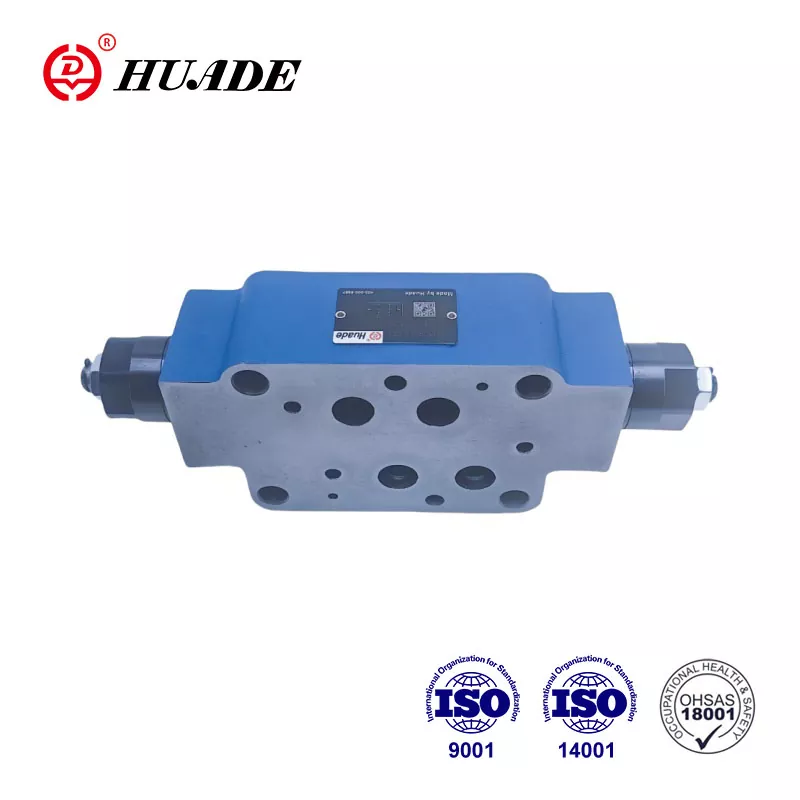

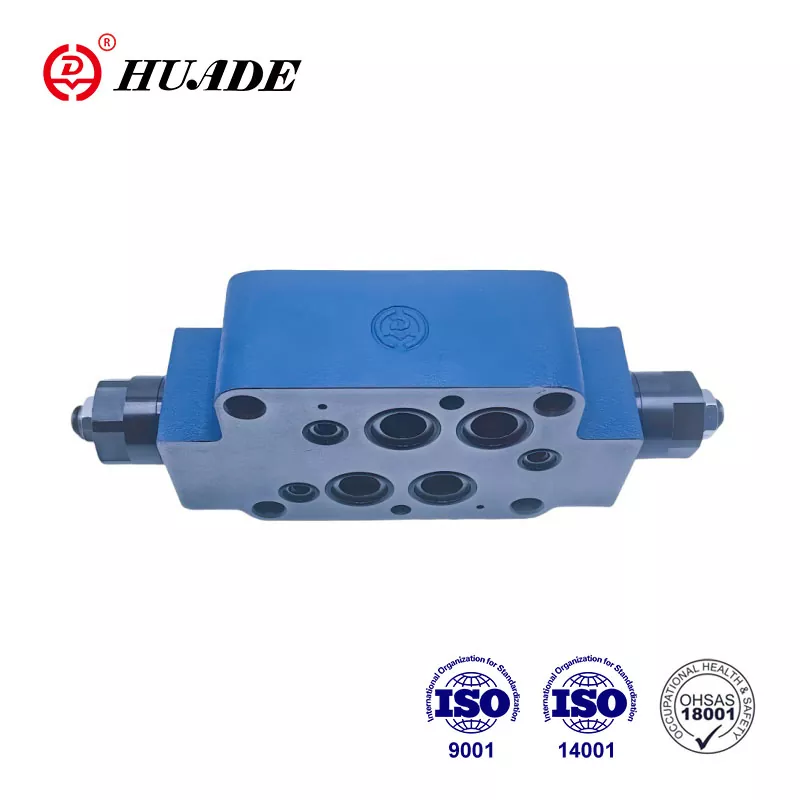

Thiết kế tấm bánh sandwich Van loại Z 2 FS 16 là van tiết lưu/van một chiều đôi. Chức năng của van này là kiểm soát dòng chảy vào hoặc ra. Việc Huade® Z 2 FS 16 có thể thay thế Rexroth® Z2FS 16 3XB chủ yếu là do sự hợp tác lâu dài với Rexroth. Nhà máy kiểm soát chặt chẽ chất lượng sản phẩm và tất cả các van một chiều đều đạt tiêu chuẩn quốc tế.
|
Dữ liệu kỹ thuật (đối với các ứng dụng nằm ngoài các thông số này, vui lòng tham khảo ý kiến của chúng tôi!) |
|||
|
Kích cỡ |
6 |
16 |
22 |
|
Lưu lượng tối đa (L/phút) |
80 |
250 |
350 |
|
Áp suất làm việc tối đa (MPa) |
31.5 |
35 |
|
|
Chất lỏng áp suất |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
||
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
||
|
Phạm vi nhiệt độ chất lỏng (oC) |
-30 đến +80 |
||
Đặc trưng:
▶ Thiết kế đĩa bánh sandwich
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401 và CETOP - RP 121H
► Hạn chế luồng chính hoặc luồng thí điểm với hai cổng dịch vụ
► Kiểm soát đồng hồ đo vào hoặc ra.
Ứng dụng:
Van kiểm tra bướm ga Z 2 FS 16 được sử dụng để hạn chế dòng dầu chính hoặc dầu thí điểm tại một hoặc hai cổng dịch vụ.
Van loại Z 2 FS 16 là van tiết lưu/van một chiều đôi có thiết kế tấm bánh sandwich. Hai van tiết lưu/van kiểm tra được bố trí đối xứng sẽ hạn chế dòng chảy (bằng các ống tiết lưu có thể điều chỉnh) theo một hướng và cho phép dòng hồi lưu tự do theo hướng khác.
Giới hạn dòng chảy chính
Van tiết lưu/van kiểm tra kép được lắp giữa van định hướng và tấm phụ để thay đổi tốc độ của bộ truyền động (giới hạn dòng chảy chính).
Giới hạn dòng thí điểm
Trong trường hợp van định hướng vận hành bằng trục điều khiển, van tiết lưu/van kiểm tra kép có thể được sử dụng để điều chỉnh cuộn cảm điều khiển (hạn chế dòng chảy của trục điều khiển). Trong trường hợp này, nó được lắp giữa van chính và van điều khiển.
Cấu tạo van tiết lưu/van một chiều đôi, Loại Z 2 FS 16 3XB
Nguyên lý hệ thống thủy lực
