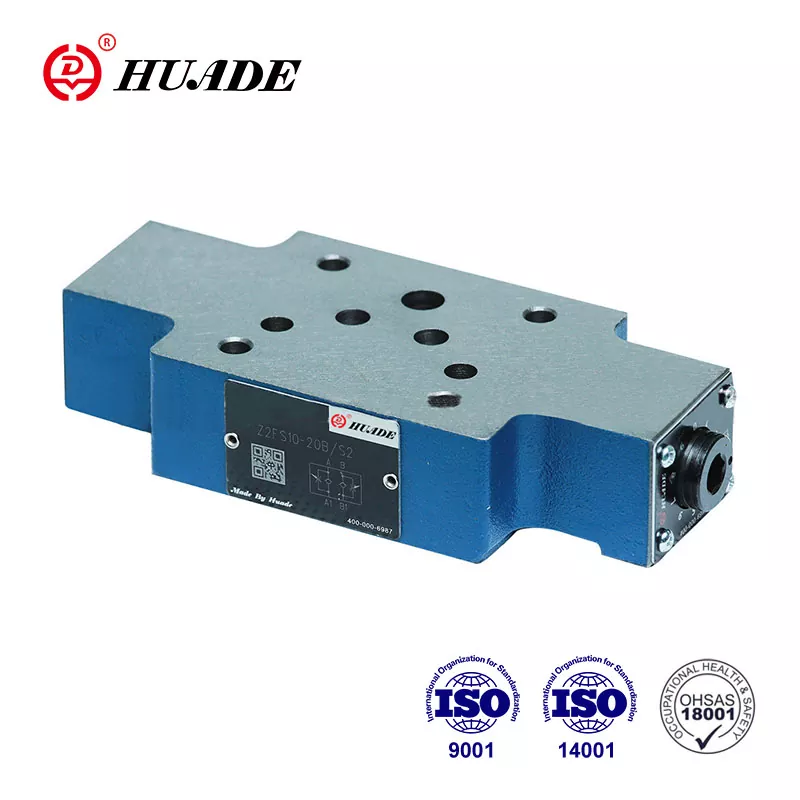

Van kiểm tra bướm ga Z2FS 10-5

Van tiết lưu/van một chiều loại Z2FS 10...-30B/...có thiết kế tấm bánh sandwich.  Van lưu lượng này được sử dụng để điều khiển đồng hồ đo vào hoặc ra. Nó có thể thay thế dòng Z2FS 10-5-3X do Rexroth cung cấp do hai bên hợp tác lâu dài với Rexroth. Bao bì sản phẩm van tiết lưu Z2FS 10-5 cũng có thể được tùy chỉnh, chẳng hạn như bao bì nhựa chống thấm, thùng carton tiêu chuẩn hoặc bao bì gỗ dán.

Thông số sản phẩm Van một chiều bướm ga Z2FS 10-5

Tính năng sản phẩm và ứng dụng của Van kiểm tra bướm ga Z2FS 10-5

Đặc trưng:

► Van tấm bánh sandwich

▶ Mẫu chuyển sang DIN 24 340 từ A, ISO 4401 và CETOP - RP 121 H

► Để hạn chế dòng chất lỏng chính hoặc dòng chất lỏng thí điểm của 2 cổng dịch vụ

▶ 3 yếu tố điều chỉnh

. Núm xoay có thể khóa với thang đo

. Trục xoay có hình lục giác và tỷ lệ bên trong

. Núm xoay có thang đo

▶ Để điều khiển đồng hồ đo vào hoặc đồng hồ đo ra

Ứng dụng:

Van một chiều bướm ga đôi Z2FS 10-5 được sử dụng để hạn chế dòng chính hoặc dòng thí điểm của một hoặc hai cổng dịch vụ. Hai van tiết lưu/van kiểm tra được bố trí đối xứng sẽ hạn chế dòng chảy theo một hướng và cho phép dòng chảy tự do theo hướng ngược lại.

Mặt cắt và ký hiệu Van một chiều bướm ga Z 2 FS 10-5

Đối với chất lỏng điều khiển đồng hồ đo đi từ cổng A1 đến cổng A2 thông qua điểm tiết lưu (1), điểm này được tạo thành từ đế van (2) và ống tiết lưu (3.1). Ống tiết lưu (3.1) có thể điều chỉnh theo trục thông qua trục chính (4), do đó cho phép điều chỉnh điểm tiết lưu (1). Đồng thời, chất lỏng ở cổng A1 đến phía ống tiết lưu (6) thông qua lỗ khoan (5). áp suất hiện diện ngoài lực lò xo giữ ống tiết lưu (3.1) ở vị trí tiết lưu. Dòng chảy ngược từ cổng dịch vụ B2 di chuyển ống tiết lưu (3.2) so với lò xo (7) làm cho van hoạt động như một van kiểm tra và cho phép dòng chảy tự do. Tùy thuộc vào cách lắp đặt van, hiệu ứng tiết lưu có thể được bố trí dưới dạng điều khiển đồng hồ đo vào hoặc đồng hồ đo ra.

Hạn chế dòng chất lỏng chính

Để thay đổi vận tốc của bộ truyền động (dòng chất lỏng chính), van tiết lưu/van kiểm tra kép được lắp đặt giữa van định hướng và tấm phụ.

Hạn chế dòng chất lỏng thí điểm

Trong các van điều khiển hướng vận hành bằng thí điểm, van kiểm tra đôi/bướm ga được lắp đặt như một bộ điều chỉnh cuộn cảm thí điểm (dòng chất lỏng thí điểm). Nó được lắp giữa van chính và van thí điểm.

Cấu tạo van tiết lưu/van một chiều đôi, Loại Z 2 FS 10-5- 30B

Ký hiệu Z 2 FS 10 - 30B
