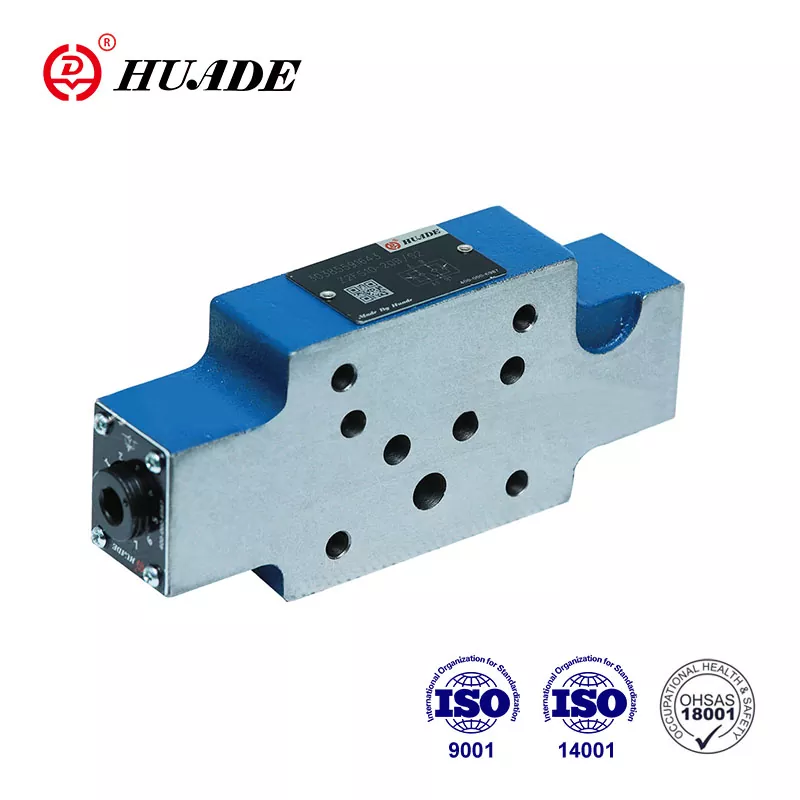

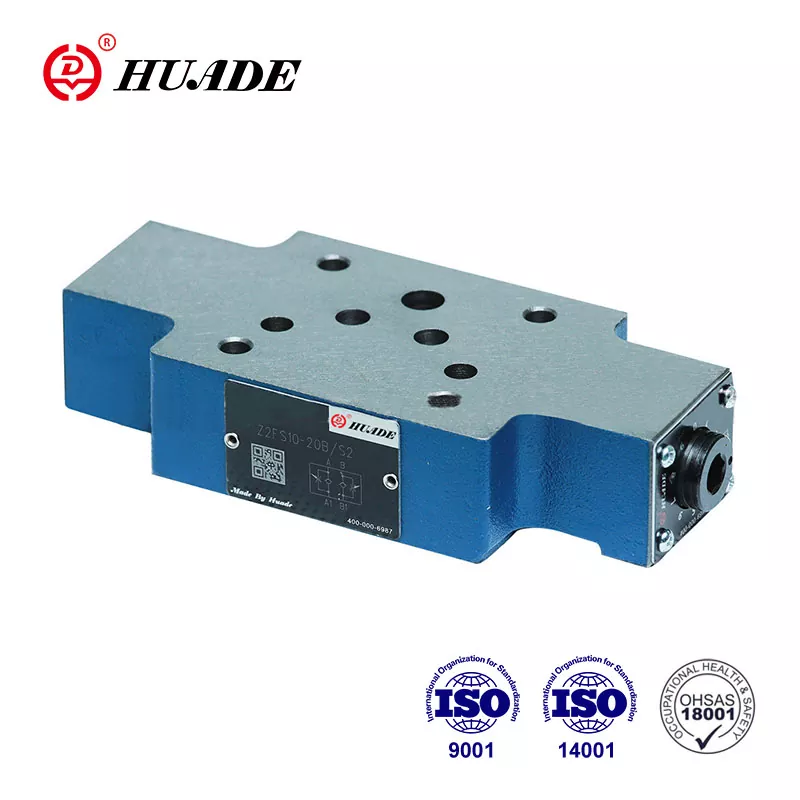

Van tiết lưu/van một chiều đôi Z 2 FS10...20B/... có thiết kế tấm bánh sandwich. Chúng có thể được lắp ráp theo chiều dọc. Thông qua việc giới thiệu công nghệ tiên tiến của Rexroth, Huade® Z2FS 10 có thể đạt đến đẳng cấp tương tự như các sản phẩm Rexroth về hiệu suất, chất lượng và khả năng tương thích. Van tiết lưu Huade® đã giành được sự công nhận rộng rãi trên thị trường và sự tin tưởng của người dùng.
|
Kích cỡ |
10 |
|
Lưu lượng tối đa (L/phút) |
160 |
|
Áp suất làm việc tối đa (MPa) |
31.5 |
|
Chất lỏng áp suất |
Dầu khoáng (đối với phốt NBR) hoặc este photphat (đối với phốt FPM) |
|
Phạm vi độ nhớt (mm ²/s) |
10 đến 800 |
|
Phạm vi nhiệt độ chất lỏng (oC) |
-30 đến +80 |
Đặc trưng:
▶ Thiết kế đĩa bánh sandwich
▶ Mẫu chuyển sang DIN 24 340, từ A, ISO 4401 và CETOP - RP 121H
▶ Hạn chế luồng chính hoặc luồng hoa tiêu của hai cảng dịch vụ
► Kiểm soát đồng hồ đo vào hoặc ra.
Ứng dụng:
Van kiểm tra bướm ga đôi Z2FS 10 được sử dụng để hạn chế dòng dầu chính hoặc dầu thí điểm tại một hoặc hai cổng dịch vụ. Hai van tiết lưu/van kiểm tra được bố trí đối xứng giới hạn lưu lượng (bằng các ống tiết lưu có thể điều chỉnh) theo một hướng và cho phép dòng hồi lưu tự do theo hướng khác phương hướng.
Van loại Z 2 FS10...20B/... là van tiết lưu/van một chiều đôi có thiết kế tấm bánh sandwich.
Giới hạn dòng chảy chính
Van tiết lưu/van kiểm tra kép được lắp giữa van định hướng và tấm phụ để thay đổi tốc độ của bộ truyền động (giới hạn dòng chảy chính).
Giới hạn dòng thí điểm
Trong trường hợp van định hướng vận hành bằng trục điều khiển, van tiết lưu/van kiểm tra kép có thể được sử dụng để điều chỉnh cuộn cảm điều khiển (hạn chế dòng chảy của trục điều khiển). Trong trường hợp này, nó được lắp giữa van chính và van điều khiển.
Cấu tạo van tiết lưu/van một chiều loại Z 2 FS10...20B
Nguyên lý hệ thống thủy lực Z 2 FS10...20B
