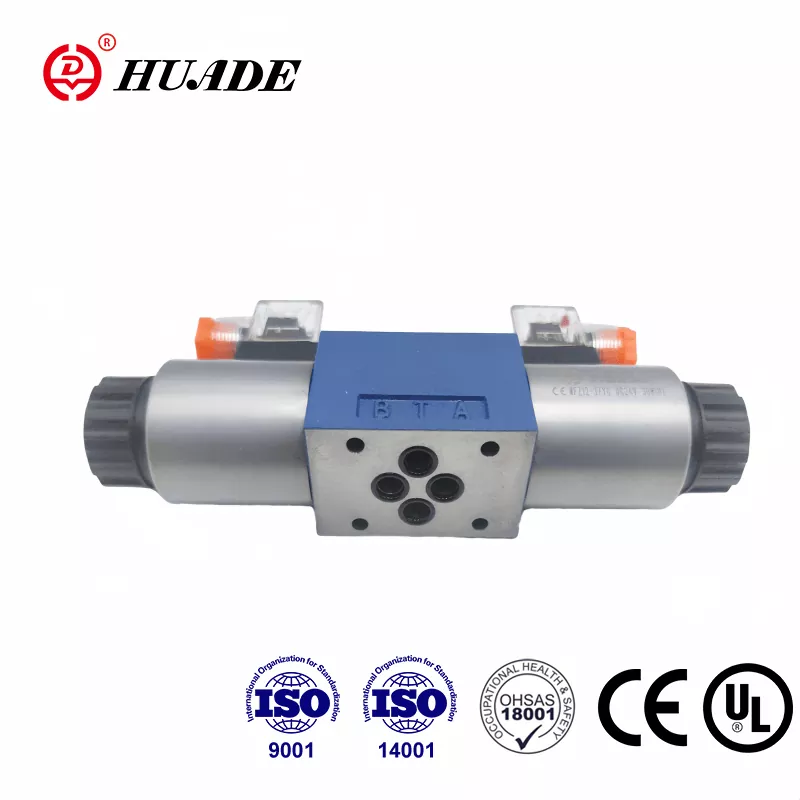

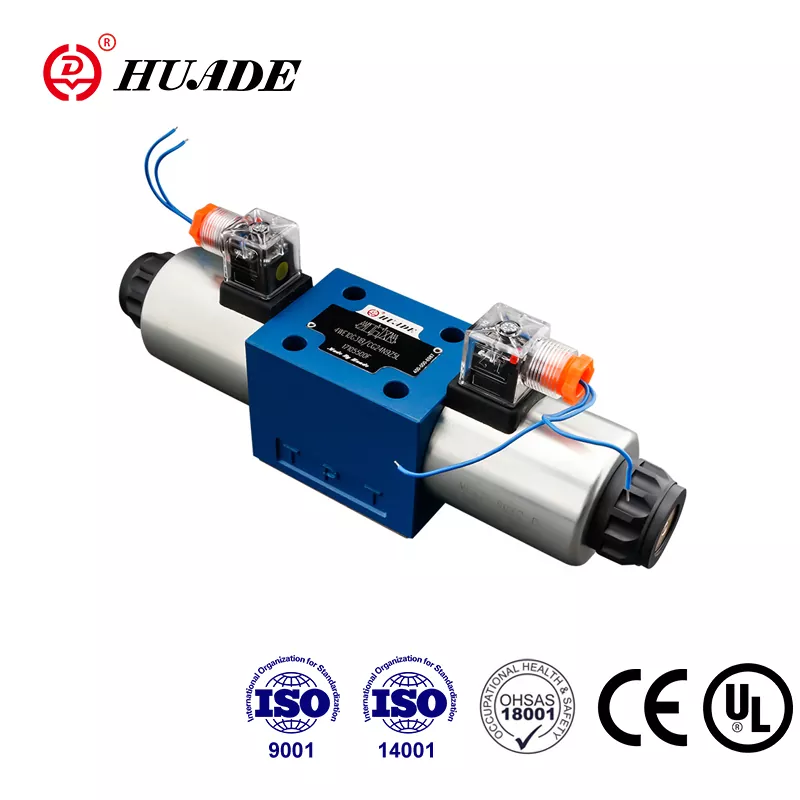

Được thành lập thông qua quan hệ đối tác chiến lược giữa chính phủ Trung Quốc và Đức năm 1979, Huade thủy lực đã trở thành nhà sản xuất hàng đầu trong ngành thủy lực của Trung Quốc. Huade® Directional Valve Type 4we 10 E có thể thay thế hoàn toàn mô hình Rexroth®. Huade gây căng thẳng lớn cho chất lượng với hơn 750 thiết bị sản xuất nâng cao được nhập khẩu từ khắp nơi trên thế giới. 4we 10 Sê -ri van định hướng điện từ đã thông qua các chứng chỉ UL. Nó tiên tiến hơn trong công nghệ và bền hơn các sản phẩm tương tự trong dòng này. Nhà máy đã vượt qua ISO9001, ISO14001 và OH SAS18001. Van định hướng thủy lực Huade® có liên quan đến nhiều dự án chuyển đổi thiết bị kỹ thuật và phòng thủ quốc gia do hiệu suất đáng tin cậy.
|
Áp lực hoạt động tối đa. |
Cổng A.B.P (MPA) |
đến 31,5 |
|
Cổng T (MPA) |
16 |
|
|
Flow Max (L/Min) |
120 |
|
|
Mặt cắt ngang (vị trí chuyển đổi 0): |
Với biểu tượng q xấp xỉ.6 % khu vực danh nghĩa |
|
|
Chất lỏng áp suất |
Dầu khoáng (đối với NBR Seal) hoặc ester phosphate (đối với con dấu FPM) |
|
|
Phạm vi nhiệt độ chất lỏng áp suất （） |
-30+80 |
|
|
Phạm vi độ nhớt (MM2/s) |
2,8 ~ 500 |
|
|
Trọng lượng (kg) |
Van với 1 điện từ |
5.1 (DC), 4.3 (AC) |
|
Van với 2 solenoids |
6.7 (DC), 5.1 (AC) |
|
Đặc trưng:
A
▶ Pin ướt DC hoặc solenoids AC với cuộn dây có thể tháo rời
▶ Cuộc sống lâu dài
▶ Phác thảo hoàn hảo
▶ Tay sử dụng quá mức tùy chọn
▶ Cuộn dây có thể được thay thế mà không cần mở buồng kín áp lực
▶ Lựa chọn kết nối điện trung tâm hoặc riêng lẻ
▶ Mẫu chuyển sang DIN 24 340 Mẫu A, ISO 4401 và CETOP - RP 121H
Van định hướng 4we 10 về cơ bản bao gồm vỏ (1), một hoặc hai solenoids (2), spool điều khiển (3) và một hoặc hai lò xo trở lại (4). Khi nghỉ ngơi, ống chỉ điều khiển (3) được giữ ở vị trí trung tâm hoặc ban đầu của nó bằng các lò xo trở lại (4) (ngoại trừ trong trường hợp của các bộ đệm xung). Bộ đệm điều khiển (3) được vận hành bởi các solenoids ướt (2). Lực của điện từ (2) tác dụng lên ống kiểm soát (3) và di chuyển nó từ vị trí nghỉ ngơi của nó sang vị trí cuối mong muốn. Điều này cho phép dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Trên bộ đệm điều khiển điện từ khử năng lượng (2) (3) được đưa trở lại vị trí ban đầu của nó bằng lò xo trở lại (4).
Tay sử dụng quá mức (5) Đo đệm điều khiển PEMITS (3) để được di chuyển mà không có các solenoids được cung cấp năng lượng.
Sơ đồ cấu trúc của loạt chúng tôi 10 30B
1. Chất lỏng phải được lọc. Độ mịn của bộ lọc tối thiểu là 20.
2. Bể phải được niêm phong và bộ lọc không khí phải được lắp đặt trên lối vào không khí.
3. Sản phẩm không có tấm con khi rời khỏi nhà máy.
4. Vít cố định van phải được chọn và sử dụng theo sổ mẫu.
5. Độ nhám của bề mặt liên kết với van là cần thiết đến 0,8.
6. Hoàn thiện bề mặt của mảnh giao phối được yêu cầu đến 0,01/100mm.
