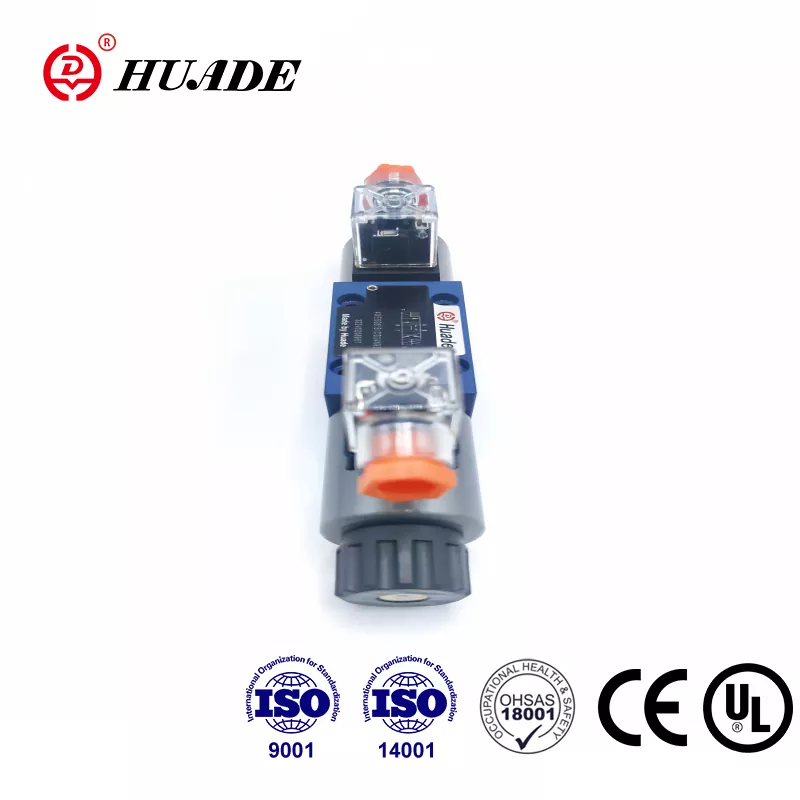

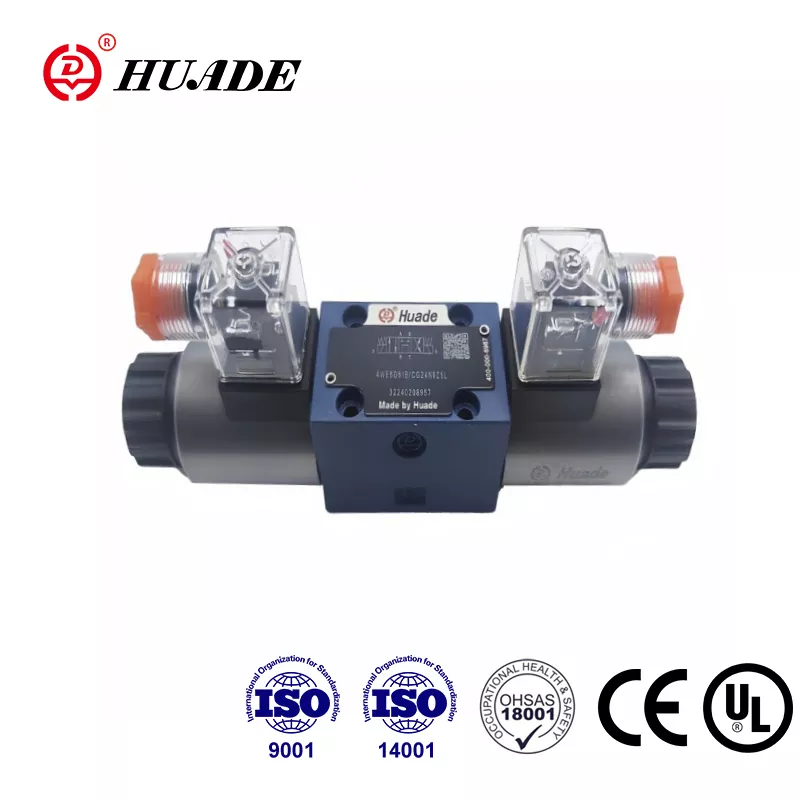

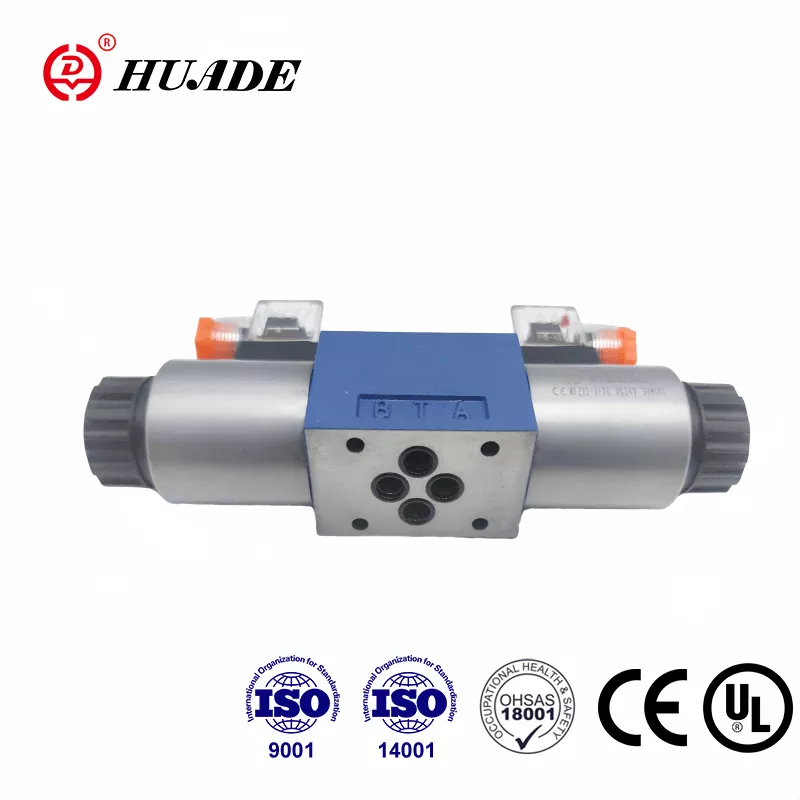

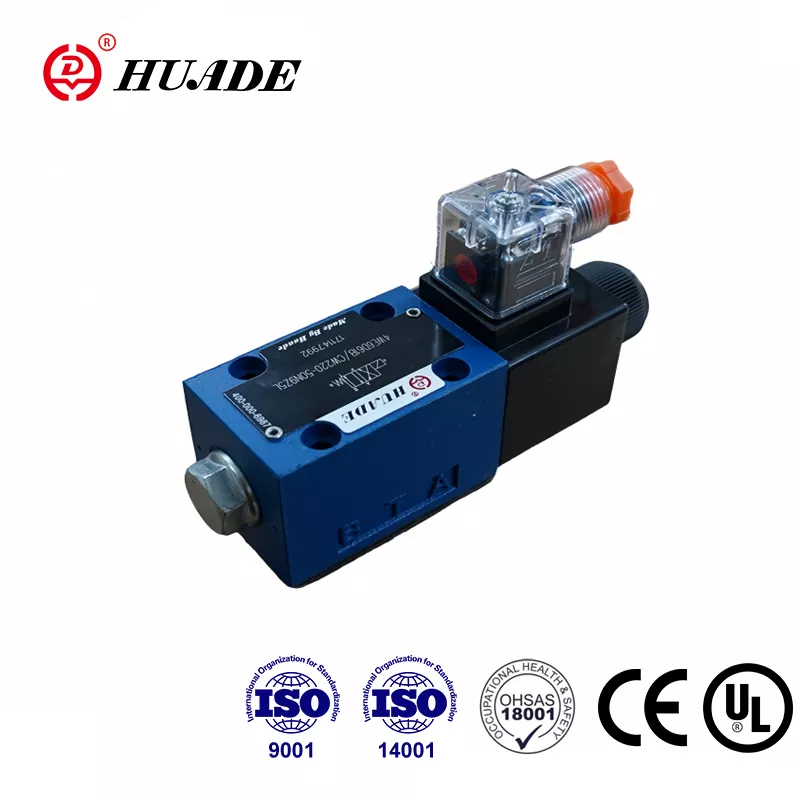

Tập đoàn công nghiệp thủy lực Bắc Kinh Huade là một công ty nhà nước nổi tiếng chuyên thiết kế, sản xuất và dịch vụ van và thiết bị thủy lực. Van định hướng điện từ Huade® 4WE 6 J có thể thay thế cùng một mẫu do Rexroth cung cấp do đã hai lần hợp tác lâu dài với Rexroth từ năm 1979. Van định hướng điện từ dòng WE 6 đã đạt chứng nhận CE. Huade đặt trọng tâm lớn vào chất lượng để đảm bảo rằng mọi van định hướng đều có hiệu suất vượt trội. Hệ thống quản lý R&D và sản xuất đáp ứng ISO9001, ISO14001 và ISO45001. Van thủy lực Huade® được sử dụng rộng rãi trong ngành quân sự và các lĩnh vực khác ở Trung Quốc do hiệu suất ổn định. Nó là một thương hiệu quốc gia đáng tin cậy ở Trung Quốc.
|
Thủy lực |
|||
|
Áp suất vận hành tối đa Cổng A,B,P (Mpa) |
lên tới 35,0 |
||
|
Cổng T (㎫) |
21(-);16(～) |
||
|
có ký hiệu A và B, cổng T phải được sử dụng làm cổng thoát nước |
|||
|
Lưu lượng tối đa (L/phút) |
80(-);60(～) |
||
|
Chất lỏng áp suất |
Dầu khoáng hoặc este photphat |
||
|
Phạm vi độ nhớt (mm2/s) |
2,8 ~ 500 |
||
|
Phạm vi nhiệt độ chất lỏng áp suất （oC) |
-30～+80 |
||
|
Mức độ ô nhiễm |
Mức độ ô nhiễm tối đa cho phép của chất lỏng thủy lực đối với loại NAS 16389. |
||
|
Điện |
|||
|
Loại điện áp |
DC |
AC 50/60Hz |
|
|
Điện áp khả dụng (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Mức tiêu thụ điện năng (W) |
30 |
||
|
Sức mạnh nắm giữ (VA) |
- |
50 |
|
|
Bật nguồn (VA) |
- |
220 |
|
|
Nhiệm vụ |
liên tục |
||
|
Chuyển thời gian sang IS0 6403 |
BẬT (ms) |
25 đến 45 |
10 đến 20 |
|
TẮT (ms) |
10 đến 25 |
15 đến 40 |
|
|
Bảo vệ DIN |
IP 65 |
||
|
Tần số chuyển đổi (chu kỳ/h) |
lên tới 15000 |
lên tới 7200 |
|
|
Với các kết nối điện dây dẫn bảo vệ (PE) |
|||
Đặc trưng:
► Phiên bản hiệu suất cao được kích hoạt bằng van điện từ trực tiếp
► Solenoid DC hoặc AC chốt ướt có cuộn dây có thể tháo rời
► Ghi đè bằng tay, tùy chọn
► Cuộn dây điện từ có thể xoay 90°
► Không cần thiết phải mở buồng kín áp khi thay cuộn dây
► Kết nối điện dưới dạng kết nối riêng lẻ hoặc kết nối trung tâm
▶ Mẫu chuyển sang Din 24 340 form A, ISO 4401 và CETOP - RP 121H
Ứng dụng:
Van định hướng hoạt động bằng điện từ loại 4WE 6 J điều khiển sự khởi động, dừng và hướng của chất lỏng.
Về cơ bản, van điều khiển hướng 4WE 6 bao gồm vỏ (1), một hoặc hai cuộn dây điện từ (2), ống điều khiển (3) và một hoặc hai lò xo hồi vị (4). Trong điều kiện mất điện, ống điều khiển (3) được giữ ở vị trí trung tính hoặc vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ ống cuộn xung). Ống điều khiển (3) được kích hoạt thông qua nam châm ướt (2) . Lực của các cuộn dây điện từ (2) tác động thông qua pít tông (5) trên ống điều khiển (3) và đẩy nó từ vị trí trung lập đến vị trí cuối cần thiết. Điều này tạo ra dòng chảy tự do từ P đến A và B đến T hoặc P đến B và A đến T.
Khi điện từ (2) bị ngắt điện, ống điều khiển (3) được đưa về vị trí trung lập bằng lò xo hồi vị (4).
Chức năng ghi đè bằng tay tùy chọn (6), cho phép chuyển động của ống điều khiển (3) mà không cần cấp điện cho bộ điện từ.
Sơ đồ cấu trúc dòng WE 6 61B
