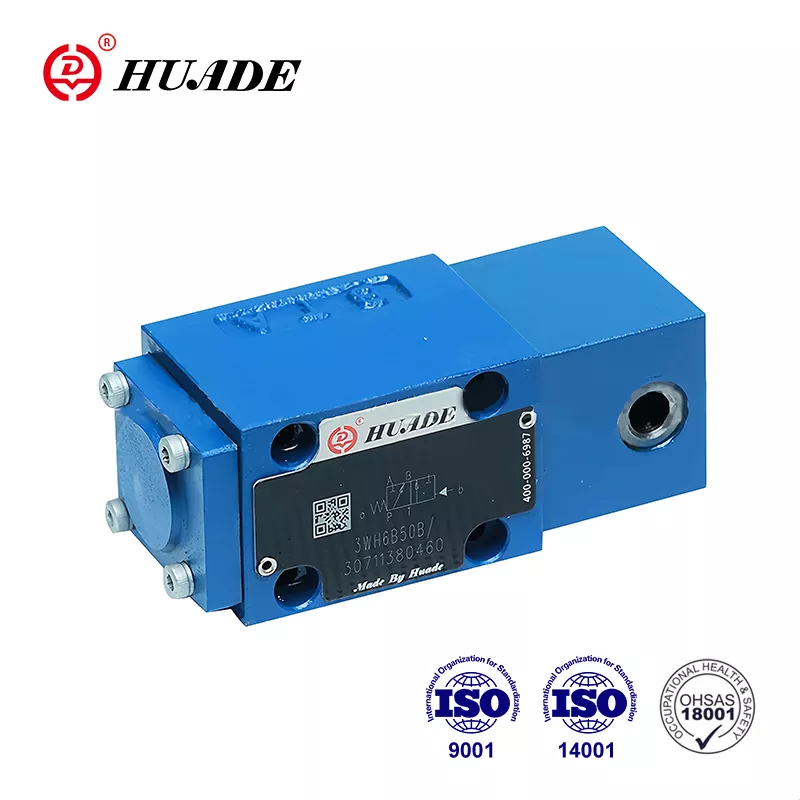

Van điều khiển định hướng WH
  • Van điều khiển định hướng WHVan điều khiển định hướng WH

Van điều khiển định hướng WH

• Các tính năng sản phẩm: Van đệm được vận hành trực tiếp, thiết kế tương thích với thủy lực/khí nén
• Thông số kỹ thuật: Kích thước 6/10, áp suất tối đa 31,5MPa, chảy tới 60/120 L/phút, gắn bảng phụ ISO4401/CETOP-RP121H
• Ứng dụng: Hệ thống thủy lực biển, Kiểm soát luồng công nghiệp cho các hoạt động dừng/bắt đầu/hướng

Là một nhà sản xuất hàng đầu trong ngành thủy lực của Trung Quốc, Huade thủy lực đã có hai trải nghiệm hợp tác lâu dài với Rexroth. Loại van điều khiển định hướng Huade® loại WH tiên tiến hơn trong công nghệ và bền hơn các sản phẩm tương tự trong dòng này. Huade vận hành hơn 750 thiết bị sản xuất tiên tiến được nhập khẩu từ khắp nơi trên thế giới để đảm bảo chất lượng cao của các sản phẩm thủy lực. Nó tiên tiến hơn trong công nghệ và bền hơn các sản phẩm tương tự trong dòng này. Nhà máy đi theo các tiêu chuẩn quốc tế, cụ thể là ISO9001, ISO14001 và OH SAS18001. Một loạt các van định hướng được sản xuất bởi thủy lực Huade được sử dụng rộng rãi trong hệ thống thủy lực biển. Huade sở hữu một nhóm khách hàng khổng lồ trong ngành công nghiệp hàng hải.

Tham số sản phẩm của van điều khiển định hướng WH

Kích cỡ

6

10

Tối đa. Áp lực hoạt động

Cổng A, B, P (MPA)

đến 31,5

Cổng T (MPA)

đến 16

Với các ký hiệu A và B Cổng T phải được sử dụng làm cổng rò rỉ
Nếu áp suất hoạt động lớn hơn 16,0 MPa

Flow Max (L/Min)

lên đến 60

lên đến 120

Hoạt động để chảy
(Vị trí ống chỉ 0)

Biểu tượng q6%diện tích mặt cắt danh nghĩa

Biểu tượng W, 3% diện tích mặt cắt danh nghĩa

Dịch

Dầu khoáng hoặc este phốt phát

Phạm vi nhiệt độ chất lỏng áp suất ()

-20+80

Phạm vi độ nhớt (MM2/s)

2,8 ~ 500

Trọng lượng (kg)

1 xi lanh hoạt động

khoảng 2

khoảng.3,5

2 xi lanh hoạt động

khoảng.2.2

khoảng.4,5

Áp lực cốt truyện (MPA)

Tối thiểu

0,6 đến 1> áp suất bể

0.5

Tối đa

20

6


Tính năng sản phẩm và ứng dụng van điều khiển định hướng WH

Đặc trưng:

▶ Van ống chỉ định hướng trực tiếp

▶ Van hai vị trí với giới hạn đột quỵ tùy chọn

▶ Gắn tấm phụ

▶ Mẫu gắn vào DIN 24 340 Mẫu A, ISO 4401 và CETOP - RP 121H


Ứng dụng:

Van WH là van ống dẫn định hướng vận hành thủy lực. Chúng được sử dụng để kiểm soát điểm dừng, bắt đầu và hướng của một dòng chảy

Các chức năng, phần của van điều khiển định hướng WH

Các van định hướng chủ yếu bao gồm vỏ (1), một hoặc hai phần tử vận hành (2) (xi lanh hoạt động bằng khí nén), ống điều khiển (3), cũng như một hoặc hai lò xo trở lại (4).

Khi nghỉ ngơi, ống chỉ điều khiển (3) được giữ ở trung tâm hoặc vị trí bắt đầu bởi các lò xo trở về (3) (ngoại trừ van xung).

Đỉnh điều khiển (3) được đẩy vào vị trí chuyển đổi cần thiết bởi các yếu tố hoạt động.

Với việc giam giữ, gõ ..of/.

Các van định hướng vận hành bằng thủy lực hoặc khí nén cũng có sẵn dưới dạng van vị trí 2 với Cố (5). Khi các yếu tố hoạt động với Cố gắng được sử dụng, mọi vị trí chuyển đổi có thể bị khóa.


Không có lò xo trở lại, không bị giam giữ, gõ..o/.

Khi sử dụng các yếu tố hoạt động mà không có lò xo trở lại và không bị giam giữ, không có vị trí chuyển đổi xác định khi nghỉ ngơi.


Sơ đồ cấu trúc



Hộp đựng ga

Việc sử dụng bướm ga hộp mực sau đó là cần thiết khi trong các quy trình chuyển đổi trong các điều kiện hoạt động nhất định xảy ra vượt quá giới hạn hiệu suất của van.

Nó được cắm vào kênh P của van định hướng.
