Khi bạn làm việc với hệ thống thủy lực, việc giữ cho chất lỏng chảy đúng hướng quan trọng hơn bạn nghĩ. Tấm kẹp van một chiều Z1S của Bosch Rexroth thực hiện chính xác điều đó—nó cho phép chất lỏng đi qua một chiều đồng thời ngăn không cho chất lỏng chảy ngược lại. Công việc đơn giản này rất quan trọng trong mọi thứ, từ máy móc nhà máy đến thiết bị xây dựng.
Điều gì làm cho tấm bánh sandwich van một chiều Z1S trở nên khác biệt
Tấm bánh sandwich van một chiều Z1S được đặt tên theo cách lắp đặt. Thay vì kết nối với các ống mềm và phụ kiện, nó nằm giữa các bộ phận khác giống như một lớp bánh sandwich. Thiết kế này giúp tiết kiệm không gian và giảm số lượng điểm kết nối có thể xảy ra rò rỉ. Van sử dụng cơ cấu lò xo dạng poppet đóng chặt chống lại dòng chảy ngược, đạt mức rò rỉ gần như bằng 0 ngay cả khi áp suất đạt tới 350 bar.
Thiết kế tấm bánh sandwich van một chiều hoạt động tốt trong không gian chật hẹp. Các nhà chế tạo máy thường xếp nhiều bộ Z1S theo chiều dọc trong các ống góp thủy lực, tạo ra các mạch điều khiển phức tạp mà không cần thêm đường ống bên ngoài cồng kềnh. Cách tiếp cận mô-đun này tuân theo các tiêu chuẩn ISO 4401, có nghĩa là tấm bánh sandwich van một chiều Z1S phù hợp với các bộ phận của nhiều nhà sản xuất khác nhau.
Tấm bánh sandwich van kiểm tra Z1S hoạt động như thế nào
Bên trong mỗi tấm bánh sandwich van một chiều Z1S có một con búp bê — thường được làm từ nhựa hiệu suất cao — được giữ dựa vào mặt tựa của nó bằng một lò xo. Khi áp suất chất lỏng từ hướng thuận đạt tới ngưỡng áp suất nứt, con rối sẽ nâng lên và chất lỏng chảy qua. Khi áp suất giảm xuống hoặc đảo ngược, lò xo sẽ đẩy con búp bê xuống, bịt kín lối đi.
Dòng Z1S cung cấp các áp suất nứt khác nhau: tùy chọn 0,5, 1,5, 3 và 5 bar. Áp suất nứt thấp hơn hoạt động tốt hơn trong các hệ thống mà bạn muốn lực cản tối thiểu, trong khi cài đặt cao hơn ngăn chặn việc vô tình mở ra do áp suất tăng vọt. Tay cầm cấu hình tấm bánh sandwich van một chiều có lưu lượng lên tới 40 lít mỗi phút ở mẫu cỡ 6 và 100 lít mỗi phút ở mẫu cỡ 10.
Chọn tấm bánh sandwich van một chiều Z1S phù hợp
Bosch Rexroth tạo ra tám biến thể chức năng đóng khác nhau của tấm kẹp van một chiều Z1S. Một số chặn luồng trong một kênh trong khi một số khác xử lý đồng thời các kênh kép. Các khối phiên bản phổ biến nhất chuyển từ cổng A2 sang A1, nhưng bạn sẽ tìm thấy các tùy chọn cho hầu hết mọi cấu hình mạch.
Kích thước quan trọng khi lựa chọn tấm bánh sandwich van một chiều của bạn. Size 6 Z1S nặng khoảng 0,8 kg và chịu được áp suất lên tới 350 bar. Đơn vị cỡ 10 lớn hơn ở mức 2,3 kg nhưng có thể quản lý lưu lượng 100 lít mỗi phút. Cả hai phiên bản đều hoạt động với dầu thủy lực gốc khoáng và có thể được điều chỉnh cho phù hợp với chất lỏng có khả năng phân hủy sinh học khi bạn chọn phốt tương thích.
Vật liệu bịt kín ảnh hưởng đáng kể đến hiệu suất. Phớt FKM tiêu chuẩn xử lý tốt hầu hết các ứng dụng, đặc biệt khi vận tốc chất lỏng vượt quá 4 mét mỗi giây. Đối với các tình huống áp suất thấp hơn và dòng chảy chậm hơn, vòng đệm NBR mềm giúp giảm mài mòn trên các bề mặt tiếp xúc. Tấm bánh sandwich van một chiều của bạn sẽ tồn tại lâu hơn khi vòng đệm phù hợp với điều kiện vận hành của bạn.
Lắp đặt tấm bánh sandwich van một chiều Z1S của bạn
Việc lắp đặt đúng cách sẽ xác định tấm bánh sandwich van một chiều Z1S của bạn hoạt động tốt như thế nào. Bề mặt lắp đặt cần phải phẳng trong phạm vi 0,01 mm trên 100 mm và nhẵn với độ nhám bề mặt không lớn hơn 4 micromet. Các thông số kỹ thuật này nghe có vẻ chính xác nhưng chúng ngăn ngừa rò rỉ có thể phát triển theo thời gian.
Tấm kẹp van một chiều được gắn bằng bốn ốc vít—M5 cho cỡ 6 hoặc M6 cho kiểu cỡ 10. Vấn đề mô-men xoắn ở đây. Đơn vị cỡ 6 cần 8 đến 10 newton-mét trong khi cỡ 10 yêu cầu 15,5 newton-mét cộng hoặc trừ 10 phần trăm. Sử dụng vít có cấp độ bền 10.9 đảm bảo giá đỡ được cố định ngay cả khi bị rung.
Bạn có thể lắp đặt tấm bánh sandwich van một chiều Z1S theo bất kỳ hướng nào. Thiết kế không phụ thuộc vào trọng lực để hoạt động. Chỉ cần đảm bảo ống lót nhựa màu xanh lam đi kèm với một số kiểu máy luôn được bảo vệ trong quá trình lắp ráp. Ống lót này cung cấp khả năng bịt kín bổ sung và không bị hư hỏng hoặc tháo ra trừ khi bạn thay thế toàn bộ van.
Nơi tấm bánh sandwich van kiểm tra Z1S hoạt động tốt nhất
Máy ép thủy lực dựa vào các tấm bánh sandwich van một chiều để giữ tải an toàn. Khi máy ép tạm dừng giữa các chu kỳ, Z1S sẽ ngăn chất lỏng chảy ngược lại, điều này sẽ khiến cho máy ép trôi xuống dưới. Chức năng giữ tải này quan trọng đối với cả độ an toàn và độ chính xác.
Máy công cụ sử dụng tấm kẹp van một chiều Z1S trong trục CNC và bộ thay dao. Thiết kế bánh sandwich nhỏ gọn phù hợp với không gian chật hẹp xung quanh các bộ phận quay. Mạch tốc độ cao trong các máy này được hưởng lợi từ tùy chọn phớt kim loại của van, xử lý tốc độ trên 4 mét mỗi giây mà không bị mài mòn quá mức.
Thiết bị di động như máy xúc và cần cẩu cần kiểm soát dòng chảy đáng tin cậy trong điều kiện đầy thách thức. Tấm kẹp van một chiều Z1S xử lý sự thay đổi nhiệt độ và độ rung thường gặp ở các công trường xây dựng. Các biến thể góc cạnh của tấm kẹp van một chiều giúp định tuyến dòng chất lỏng một cách hiệu quả trong không gian chật hẹp của máy móc di động.
Bảo trì tấm bánh sandwich van kiểm tra Z1S của bạn
Chất lỏng thủy lực sạch giữ cho tấm bánh sandwich van một chiều của bạn hoạt động bình thường. Bosch Rexroth chỉ định loại ô nhiễm ISO 4406 20/18/15, yêu cầu lọc xuống tới 20 micromet. Chất lỏng bẩn làm cho con rối bị dính hoặc mòn sớm, dẫn đến rò rỉ hoặc không đóng được.
Việc kiểm tra thường xuyên nên kiểm tra rò rỉ bên ngoài xung quanh bề mặt lắp đặt và đo độ giảm áp suất qua van. Sự gia tăng giảm áp suất thường báo hiệu sự ô nhiễm đang tích tụ bên trong. Tấm bánh sandwich van một chiều Z1S không cung cấp các tùy chọn sửa chữa tại hiện trường—nếu cụm cánh quạt bên trong bị lỗi, bạn sẽ thay thế toàn bộ thiết bị.
Nhiệt độ ảnh hưởng đến hoạt động của tấm bánh sandwich van một chiều của bạn. Z1S hoạt động từ -20°C đến +80°C, phù hợp với hầu hết các phạm vi nhiệt độ chất lỏng thủy lực. Độ nhớt của chất lỏng phải nằm trong khoảng từ 2,8 đến 500 mm vuông mỗi giây. Ngoài các phạm vi này, van có thể không mở ở áp suất nứt quy định hoặc có thể bị rò rỉ.
Khắc phục sự cố thường gặp của tấm bánh sandwich van kiểm tra Z1S
Khi tấm bánh sandwich van một chiều không mở ra, ô nhiễm thường gây ra sự cố. Việc xả hệ thống theo tiêu chuẩn độ sạch ISO thường giải quyết được các vấn đề dính bám. Nếu việc xả nước không hiệu quả, lò xo có thể đã bị mỏi và cần được thay thế — nghĩa là phải thay toàn bộ van.
Rò rỉ quá mức qua tấm kẹp van một chiều Z1S của bạn thường cho thấy các vòng đệm bị mòn hoặc sử dụng chất lỏng không tương thích với vật liệu bịt kín. Kiểm tra xem bạn có đang sử dụng đúng loại dầu thủy lực không và các vòng đệm có phù hợp với ứng dụng của bạn hay không. Chất lỏng gốc sinh học yêu cầu các phớt chặn khác với dầu khoáng tiêu chuẩn.
Sự sụt giảm áp suất cao qua van cho thấy bạn có thể đã chọn sai áp suất nứt hoặc các mảnh vụn đang hạn chế dòng chảy. Tấm kẹp van một chiều sẽ hiển thị áp suất tăng dần theo tốc độ dòng chảy. Sự sụt giảm áp suất đột ngột cho thấy tắc nghẽn bên trong cần phải thay van.
Hoạt động ồn ào thường xuất phát từ hiện tượng xâm thực—khi vận tốc chất lỏng quá cao và tạo ra các bong bóng hơi sụp đổ dữ dội. Việc bổ sung tính năng giảm chấn dòng chảy ngược dòng hoặc chuyển sang sử dụng tấm kẹp van một chiều có vòng đệm kim loại có thể làm giảm tiếng ồn do xâm thực. Đôi khi việc tăng áp suất hệ thống sẽ loại bỏ các điều kiện gây ra hiện tượng xâm thực.
So sánh tấm bánh sandwich van kiểm tra Z1S với các tùy chọn khác
Van một chiều nội tuyến có giá thấp hơn so với tấm bánh sandwich nhưng chiếm nhiều không gian hơn và cần kết nối ống bổ sung. Tấm kẹp van một chiều Z1S tích hợp trực tiếp vào ngăn xếp van của bạn, loại bỏ bốn đầu ống và các điểm rò rỉ tiềm ẩn của chúng. Đối với các hệ thống gắn trên ống góp, thiết kế bánh sandwich có ý nghĩa hơn.
Van một chiều vận hành bằng thí điểm cung cấp khả năng điều khiển từ xa mà tấm bánh sandwich van một chiều Z1S thiếu. Tuy nhiên, chúng yêu cầu thêm đường dẫn điều khiển và van điều khiển, làm tăng thêm độ phức tạp mà hệ thống của bạn có thể không cần. Để điều khiển luồng một chiều đơn giản, Z1S vận hành trực tiếp mang lại hiệu suất đáng tin cậy mà không cần thêm bộ phận nào.

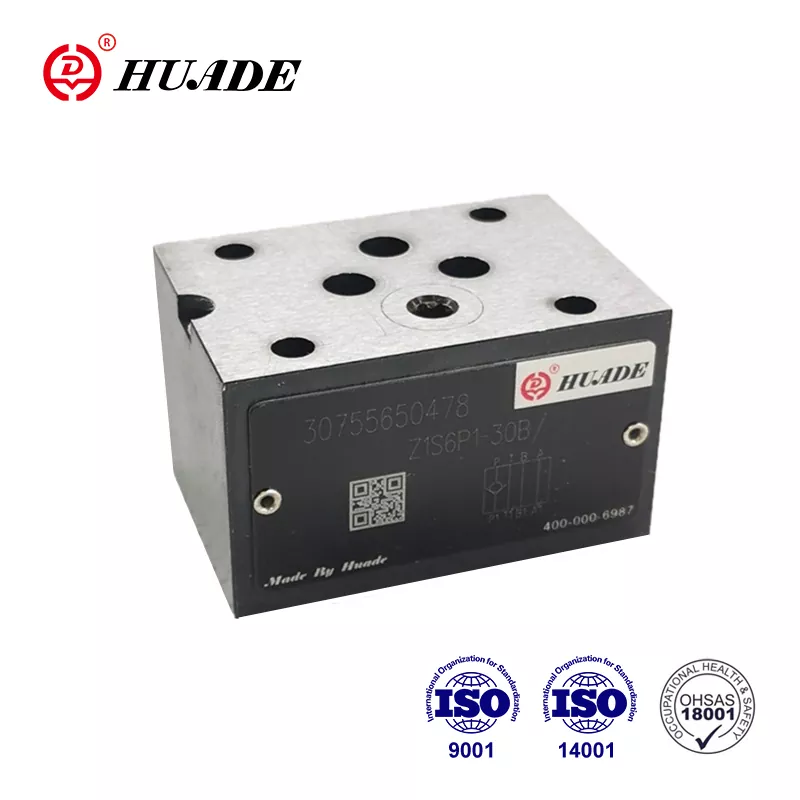

Các nhà sản xuất thay thế như Huade và Hengli sản xuất tấm bánh sandwich van một chiều tương thích với tiêu chuẩn ISO 4401. Các tùy chọn này có thể có giá thấp hơn từ 30 đến 50 phần trăm so với các thiết bị Bosch Rexroth chính hãng. Chất lượng thường đáp ứng các yêu cầu cho các ứng dụng không quan trọng, nhưng van Z1S nguyên bản mang lại độ tin cậy đã được chứng minh trong các môi trường đòi hỏi khắt khe.
Tận dụng tối đa tấm bánh sandwich van kiểm tra Z1S của bạn
Tấm kẹp van một chiều Z1S mang lại khả năng kiểm soát dòng chảy một chiều đáng tin cậy khi bạn khớp van với ứng dụng của mình. Việc chọn áp suất nứt, loại phớt và kích thước phù hợp sẽ đảm bảo hiệu suất tối ưu. Lắp đặt đúng cách với mô-men xoắn chính xác và chuẩn bị bề mặt sẽ ngăn ngừa rò rỉ. Duy trì chất lỏng sạch và duy trì trong giới hạn nhiệt độ sẽ kéo dài tuổi thọ sử dụng.
Tấm bánh sandwich van một chiều này hoạt động trong các hệ thống có áp suất từ 0,5 bar đến 350 bar và xử lý dầu khoáng hoặc chất lỏng phân hủy sinh học bằng các vòng đệm thích hợp. Việc lắp bánh sandwich nhỏ gọn giúp giảm yêu cầu về không gian trong khi vẫn đảm bảo hoạt động không bị rò rỉ. Cho dù bạn đang thiết kế một hệ thống thủy lực mới hay nâng cấp hệ thống hiện có, tấm kẹp van một chiều Z1S cung cấp một giải pháp đã được chứng minh để kiểm soát dòng chảy theo hướng.
Để biết thông số kỹ thuật chi tiết và thông tin đặt hàng, Bosch Rexroth cung cấp bảng dữ liệu toàn diện thông qua các nhà phân phối của họ. Dành thời gian để xem xét các tài liệu này sẽ giúp bạn chọn biến thể tấm bánh sandwich van một chiều Z1S chính xác mà ứng dụng của bạn yêu cầu.
