Van điều khiển lưu lượng thủy lực là gì?
Van điều khiển lưu lượng thủy lực giống như bộ điều khiển lưu lượng chất lỏng trong hệ thống thủy lực. Giống như đèn giao thông kiểm soát số lượng ô tô đi qua giao lộ, các van này kiểm soát lượng chất lỏng thủy lực chảy qua hệ thống của bạn.
Nói một cách đơn giản,van điều khiển lưu lượng thủy lực điều chỉnh tốc độ của động cơ và xi lanh thủy lực bằng cách kiểm soát lượng chất lỏng tiếp cận chúng. Nhiều chất lỏng hơn có nghĩa là chuyển động nhanh hơn, ít chất lỏng hơn có nghĩa là chuyển động chậm hơn.
Tại sao van điều khiển dòng chảy lại quan trọng như vậy?
Hãy coi chất lỏng thủy lực như “máu” của hệ thống thủy lực. Nếu không kiểm soát dòng chảy thích hợp, hệ thống của bạn sẽ giống như một người bị huyết áp không kiểm soát được - quá nhanh và nguy hiểm hoặc quá chậm và không hiệu quả.
Đây là những gì van điều khiển dòng chảy làm cho hệ thống của bạn:
Van điều khiển lưu lượng thủy lực hoạt động như thế nào?
Nguyên tắc cơ bản đơn giản đến mức đáng ngạc nhiên. Các van này hoạt động bằng cách tạo ra một khe hở thay đổi mà chất lỏng phải đi qua.
Hãy tưởng tượng bạn đang cố gắng đổ đầy nước vào một cái xô. Nếu bạn chỉ mở vòi một chút, nước sẽ chảy chậm. Mở rộng ra, nước chảy ra nhanh. Van điều khiển dòng chảy hoạt động theo cách tương tự - chúng điều chỉnh kích thước mở để kiểm soát tốc độ dòng chất lỏng.
Các yếu tố chính ảnh hưởng đến dòng chảy là:
- Kích thước mở- Độ mở lớn hơn = dòng chảy nhiều hơn
- Chênh lệch áp suất- Áp suất cao hơn = dòng chảy nhanh hơn (trong các van cơ bản)
- Độ dày chất lỏng- Chất lỏng đặc hơn = dòng chảy chậm hơn
Các loại van điều khiển lưu lượng thủy lực chính
1. Van điều khiển dòng chảy đơn giản
Van kim
- Hoàn hảo cho những điều chỉnh nhỏ, chính xác
- Giống như sử dụng ống nhỏ giọt thay vì vòi cứu hỏa
- Tuyệt vời để hiệu chuẩn và tinh chỉnh
- Nhược điểm: Dòng chảy thay đổi khi áp suất thay đổi
Van tiết lưu
- Tốt cho việc kiểm soát tốc độ cơ bản
- Dễ dàng điều chỉnh bằng tay
- Phổ biến trong các hệ thống đơn giản
- Không chính xác lắm dưới các tải khác nhau
Van bi
- Chủ yếu để điều khiển bật/tắt
- Rất bền và đáng tin cậy
- Độ chính xác hạn chế để kiểm soát tốc độ
- Tuyệt vời để cô lập các phần
2. Van điều khiển dòng chảy tiên tiến

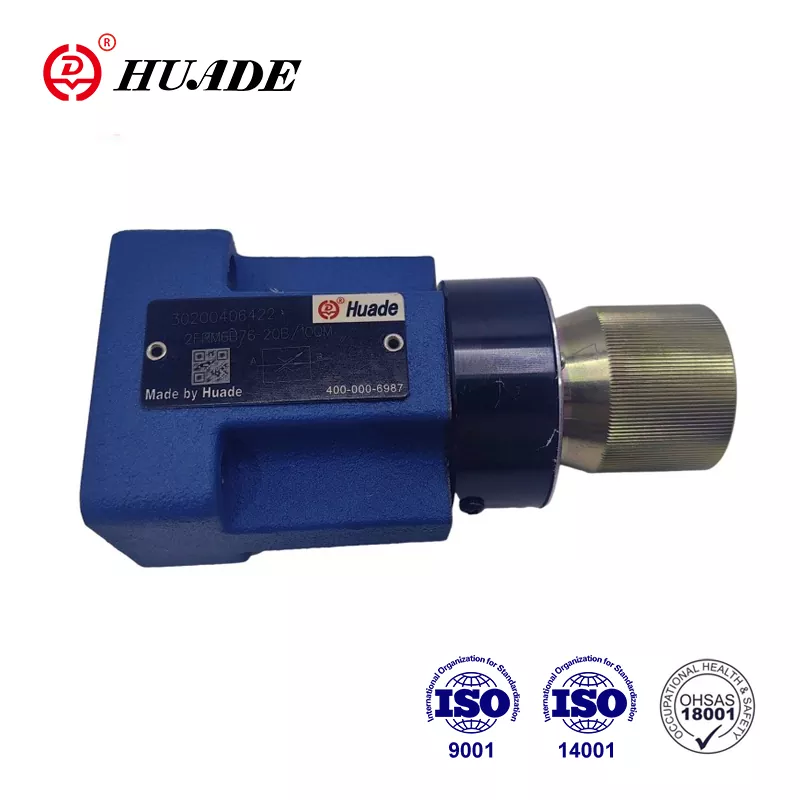

Van bù áp
Các van "thông minh" của hệ thống thủy lực. Giữ dòng chảy ổn định ngay cả khi áp suất thay đổi.
Chi tiết kỹ thuật:
- Van thí điểm tích hợp tự động điều chỉnh kích thước lỗ chính dựa trên chênh lệch áp suất
- Phạm vi bồi thường:Làm sạch hoặc thay thế chất lỏng, van dịch vụ, nâng cấp lên van bù áp
- Thành phần bên trong:Ống bù lò xo, lỗ tiết lưu có thể điều chỉnh và cổng cảm biến áp suất
Đắt hơn nhưng đáng tin cậy hơn nhiều. Hoàn hảo cho công việc chính xác.
Van đo vào và ra
Hạn chế:Có thể gây ra hiện tượng xâm thực khi tải quá mức
Tốt nhất cho:Tải trọng dương, hình trụ thẳng đứng hướng xuống dưới
Lợi thế:Tạo áp suất ngược để ngăn ngừa xâm thực
Tốt nhất cho:Tải quá mức, xi lanh thẳng đứng rút lại
Van điều khiển lưu lượng theo tỷ lệ
Được điều khiển bằng điện tử để điều chỉnh siêu chính xác.
- Phương pháp kiểm soát:Tín hiệuPWM (Điều chế độ rộng xung) từ bộ khuếch đại điện tử
- Hệ thống phản hồi:Điều khiển vòng kín với cảm biến lưu lượng hoặc phản hồi vị trí
- Thời gian đáp ứng:Thông thường 10-50 mili giây cho các thay đổi bước
- Phạm vi tín hiệu:Tín hiệu điều khiển tiêu chuẩn 4-20mA hoặc 0-10V
- Tính năng khuếch đại:Phối màu dòng điện để ngăn van bị dính, chức năng tăng tốc để khởi động trơn tru
Quando a placa sanduíche da válvula de retenção Z2S 10 não consegue segurar a carga e permite o desvio do atuador, diversas causas merecem investigação. Primeiro, verifique se as portas piloto não estão recebendo pressão indesejada que abre a válvula. Linhas piloto interconectadas ou válvulas direcionais com vazamento podem aplicar pressão suficiente para abrir o Z2S 10 mesmo quando você espera que ele bloqueie.
Khái niệm kỹ thuật nâng cao
Bồi thường áp lực Lặn sâu
Van bù áp sử dụng thiết kế hai giai đoạn:
- Giai đoạn sơ cấp:Lỗ tiết lưu có thể điều chỉnh (do người dùng điều khiển)
- Giai đoạn thứ cấp:Ống bù tự động phản ứng với chênh lệch áp suất
Nguyên tắc làm việc:
- Bộ bù duy trì mức giảm áp suất không đổi (thường là 7-10 bar) trên lỗ chính
- Khi áp suất hạ lưu tăng, bộ bù sẽ mở nhiều hơn để duy trì dòng chảy
- Khi áp suất hạ lưu tăng, bộ bù sẽ mở nhiều hơn để duy trì dòng chảy
- Kết quả:Dòng chảy nhất quán bất kể thay đổi tải
Hệ thống điều khiển van tỷ lệ
Chuỗi điều khiển điện tử:
- Tín hiệu lệnh:4-20mA hoặc ±10V từ PLC/bộ điều khiển
- Xử lý bộ khuếch đại:Chuyển đổi tín hiệu thành dòng điện thích hợp/PWM
- Phản ứng điện từ:Solenoid tỷ lệ tạo ra lực tỉ lệ thuận với dòng điện
- Phản ứng của van:Vị trí ống chỉ liên quan trực tiếp đến lực điện từ
- Dòng chảy đầu ra:Kiểm soát dòng chảy chính xác với độ trễ tối thiểu
Tính năng nâng cao:
Công nghệ chia dòng chảy
Bộ chia dòng loại ống chỉ:
- Sử dụng các cuộn được đồng bộ hóa để phân chia luồng
- Sự chính xác:Phân chia lưu lượng ±5% trong điều kiện bình thường
- Độ nhạy áp suất:Hiệu suất suy giảm với chênh lệch áp suất lớn
- Ứng dụng:Thích hợp cho các ứng dụng tải tương tự
Bộ chia dòng kiểu bánh răng:
- Sử dụng bộ bánh răng chính xác để phân chia dòng chảy
- Sự chính xác:Phân chia lưu lượng ±2% bất kể chênh lệch áp suất
- Tự bồi thường:Tự động điều chỉnh sự thay đổi độ nhớt
- Ứng dụng:Đồng bộ hóa quan trọng (điều khiển máy bay, nâng vật nặng)
Ứng dụng
Thiết bị xây dựng
- Máy xúc: Chuyển động nhẹ nhàng của cánh tay và gầu
- Cần cẩu: Nâng và định vị chính xác
- Máy ủi: Điều chỉnh lưỡi có kiểm soát
Chế tạo
- Máy ép phun: Hình thành bộ phận hoàn hảo
- Máy CNC: Tốc độ cắt chính xác
- Dây chuyền lắp ráp: Chuyển động đồng bộ
Nông nghiệp
- Máy gặt: Phối hợp cắt và thu gom
- Máy kéo: Thực hiện điều khiển
- Hệ thống thủy lợi: Quản lý dòng nước
Ứng dụng khác
- Tua bin nhà máy điện
- Máy kéo: Thực hiện điều khiển
- Hoạt động dầu khí
- Thiết bị khai thác mỏ
Cách chọn van điều khiển lưu lượng phù hợp
Chọn đúng van cũng giống như chọn đúng công cụ cho công việc. Hãy xem xét các yếu tố sau:
1. Yêu cầu hệ thống
- Hệ thống của bạn hoạt động ở áp suất nào?
- Bạn cần bao nhiêu lưu lượng?
- Bạn đang sử dụng loại chất lỏng nào?
Hướng dẫn thông số kỹ thuật
| Ứng dụng | Loại van được đề xuất | Tốc độ dòng chảy | Áp suất tối đa | Kích thước kết nối | Phương pháp kiểm soát |
|---|---|---|---|---|---|
| Máy CNC nhỏ | Van kim | 2-8 L/phút | 210 thanh | 1/4"NPT | Thủ công |
| ép phun | Bù áp | Điện tử tỷ lệ: | thanh 350 | 1/2"SAE | Hướng dẫn sử dụng/Điện |
| Cánh tay máy xúc | Tỷ lệ thuận | 80-200 L/phút | thanh 420 | 3/4"SAE | Điện tử (PWM) |
| Máy ép thủy lực | Đồng hồ đo ra | 25-100 L/phút | 700 thanh | 1" SAE | Vận hành thí điểm |
| Cần cẩu di động | Van ưu tiên | 120-300 L/phút | thanh 350 | 1" SAE | Cảm biến tải |
2. Nhu cầu chính xác
3. Môi trường
- Phạm vi nhiệt độ:Van tiêu chuẩn hoạt động từ -20°C đến 80°C
- Điều kiện khắc nghiệt:Cần có con dấu đặc biệt cho nhiệt độ từ -40°C đến 120°C
- Chất lỏng ăn mòn:Yêu cầu thép không gỉ hoặc lớp phủ đặc biệt
- Độ rung cao:Nên điều chỉnh dây khóa hoặc điều khiển điện tử
4. Cân nhắc về ngân sách
Các vấn đề và giải pháp thường gặp
Vấn đề: Tốc độ không nhất quán
Triệu chứng:Thiết bị truyền động tăng tốc và giảm tốc độ ngẫu nhiên
Nguyên nhân:Chất lỏng bẩn, bộ phận van bị mòn, loại van sai
Giải pháp:Làm sạch hoặc thay thế chất lỏng, van dịch vụ, nâng cấp lên van bù áp
Vấn đề: Quá nóng
Triệu chứng:Hệ thống quá nóng, hiệu suất giảm
Nguyên nhân:Rò rỉ bên trong, cài đặt van sai
Giải pháp:Thay thế con dấu, điều chỉnh cài đặt van, kiểm tra kích thước van thích hợp
Vấn đề: Xâm thực trong hệ thống kiểm soát dòng chảy
Triệu chứng:Tiếng ồn lớn, độ rung, chất lỏng màu trắng sữa, hư hỏng linh kiện
Giải thích kỹ thuật:Khi vận tốc chất lỏng vượt quá giới hạn tới hạn, áp suất giảm xuống dưới áp suất hơi
Nguyên nhân:
- Van đồng hồ đo có tải quá tải
- Lỗ van nhỏ
- Nhiệt độ chất lỏng cao làm giảm áp suất hơi
Giải pháp:
- Chuyển sang cấu hình đồng hồ đo
- Lắp đặt van chống xâm thực
- Tăng kích thước lỗ hoặc sử dụng nhiều van song song
Công thức quan trọng:Đảm bảo tốc độ dòng chảy < 6 m/s trong đường hút
Sự cố: Van điều khiển lưu lượng không ổn định
Triệu chứng:Săn bắn, dao động, chuyển động của bộ truyền động không ổn định
Nguyên nhân kỹ thuật:
- Giảm chấn không đủ trong vòng điều khiển van tỷ lệ
- Hệ thống phối hợp tần số cộng hưởng tần số tự nhiên
- Tăng cài đặt quá cao trong bộ khuếch đại điện tử
Giải pháp:
- Điều chỉnh các thông số PID (giảm tỷ lệ khuếch đại, tăng giảm chấn)
- 問題: システムの過熱
- Lắp đặt bộ hạn chế dòng chảy trong các đường thí điểm
- Sử dụng các van có tần số đáp ứng cao hơn (van servo)
Mẹo bảo trì để có tuổi thọ cao
Kiểm tra hàng tháng
- Tìm kiếm rò rỉ bên ngoài xung quanh các phụ kiện
- Kiểm tra mức chất lỏng và màu sắc
- Lắng nghe những tiếng động bất thường
- Cảm thấy rung động quá mức
Dịch vụ hàng quý
- Thay thế bộ lọc thủy lực
- Kiểm tra chất lượng chất lỏng
- Kiểm tra hiệu chuẩn van
- Kiểm tra các con dấu và kết nối
Bảo trì hàng năm
- Hoàn thành đại tu van nếu cần
- Thay thế các bộ phận bị mòn
- Cập nhật tài liệu hệ thống
- Đào tạo người vận hành về cách sử dụng hợp lý
Tương lai của van điều khiển dòng chảy
作動油やエネルギーを無駄にしない
Bài học chính
- Van điều khiển lưu lượng thủy lực làbộ điều khiển tốc độcho hệ thống thủy lực
- Các loại khác nhau phục vụ các nhu cầu khác nhau - từ van thủ công đơn giản đến van điện tử tiên tiến
- Lựa chọn phù hợptiết kiệm tiềnvà cải thiện hiệu suất hệ thống
- Bảo trì thường xuyên ngăn ngừa sự cố tốn kém
- Công nghệ mới giúp van thông minh hơn và hiệu quả hơn
Phần kết luận
Việc hiểu van điều khiển lưu lượng thủy lực không hề phức tạp. Những bộ phận quan trọng này đơn giản là bộ điều khiển tốc độ của thế giới thủy lực, đảm bảo mọi thứ chuyển động ở tốc độ phù hợp để đảm bảo an toàn, chính xác và hiệu quả.
Cho dù bạn đang vận hành thiết bị nặng, điều hành nhà máy hay bảo trì hệ thống thủy lực, việc biết cách hoạt động của các van này sẽ giúp bạn đưa ra quyết định tốt hơn về việc lựa chọn, bảo trì và khắc phục sự cố thiết bị.
Hãy nhớ: van điều khiển lưu lượng phù hợp, được bảo trì đúng cách, là một khoản đầu tư mang lại lợi ích cho độ tin cậy của hệ thống, tiết kiệm năng lượng và an toàn vận hành. Hãy lựa chọn một cách khôn ngoan, bảo trì thường xuyên và hệ thống thủy lực của bạn sẽ phục vụ tốt cho bạn trong nhiều năm tới.
